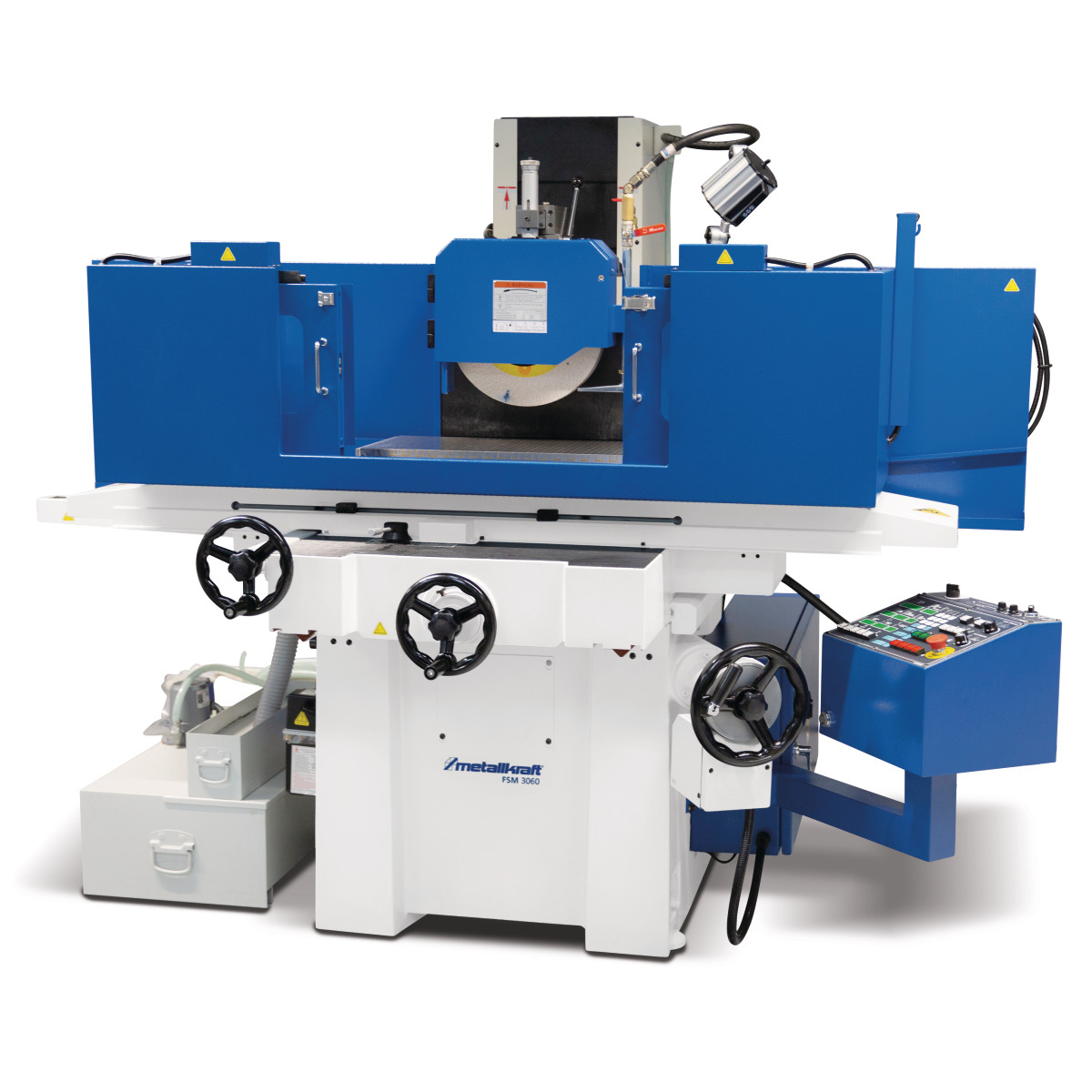

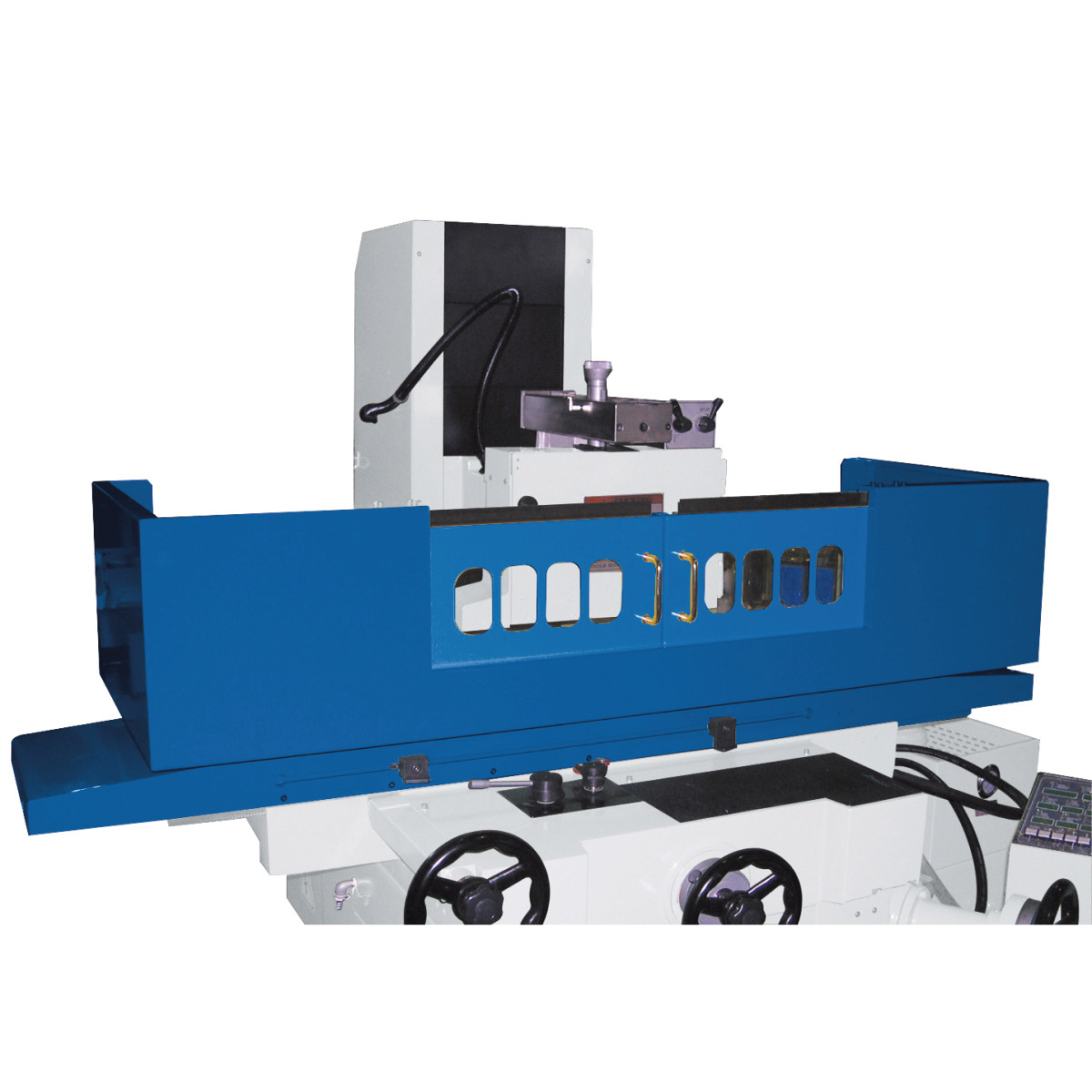

Brúska na plocho FSM 3060 s NC riadeným vertikálnym posuvom

Metallkraft FSM 3060 je profesionálna brúska na rovné plochy určená na presné obrábanie kovových dielov v priemyselnej výrobe, nástrojárňach a strojárskych prevádzkach. Vďaka robustnej liatinovej konštrukcii, elektromagnetickej upínacej doske a NC riadenému vertikálnemu posuvu umožňuje vykonávať opakované brúsne operácie s vysokými nárokmi na rovinnosť, rozmerovú presnosť a kvalitu povrchu.

Stroj je vybavený elektromagnetickou upínacou doskou s rozmermi 300 × 600 mm, brúsnym kotúčom 355 × 38 × 127 mm a vretenom s otáčkami 1 450 ot./min. Automatický pozdĺžny posuv stola s nastaviteľnou rýchlosťou 5–25 m/min umožňuje prispôsobiť pracovný pohyb požadovanej operácii. NC riadenie vertikálneho posuvu s rozlíšením až 0,001 mm poskytuje obsluhe možnosť presne naprogramovať priebeh hrubovacieho aj dokončovacieho brúsenia.

Ploché brúsky FSM 3060 spájajú presne uložené brúsne vreteno, kvalitné vedenie s kĺzavou vrstvou Turcite-B a automatické centrálne mazanie. Táto kombinácia prispieva k plynulému pohybu pracovných častí, stabilite pri brúsení a opakovatelnosti pracovných cyklov. Vďaka automatickému riadeniu vybraných pohybov je stroj vhodný aj na pravidelnú výrobu dielov s rovnakými požiadavkami na povrchovú úpravu.

Presné rovinné brúsenie pre nástrojárne a strojársku výrobu

Stroj Metallkraft FSM 3060 je konštruovaný na brúsenie rovinných plôch kovových obrobkov, pri ktorých je dôležité dodržanie požadovaných rozmerov a geometrických tolerancií. Nachádza uplatnenie napríklad pri dokončovaní nástrojových dosiek, strojných dielov, presných prípravkov, vodiacich plôch a ďalších súčiastok vyžadujúcich kvalitný brúsený povrch.

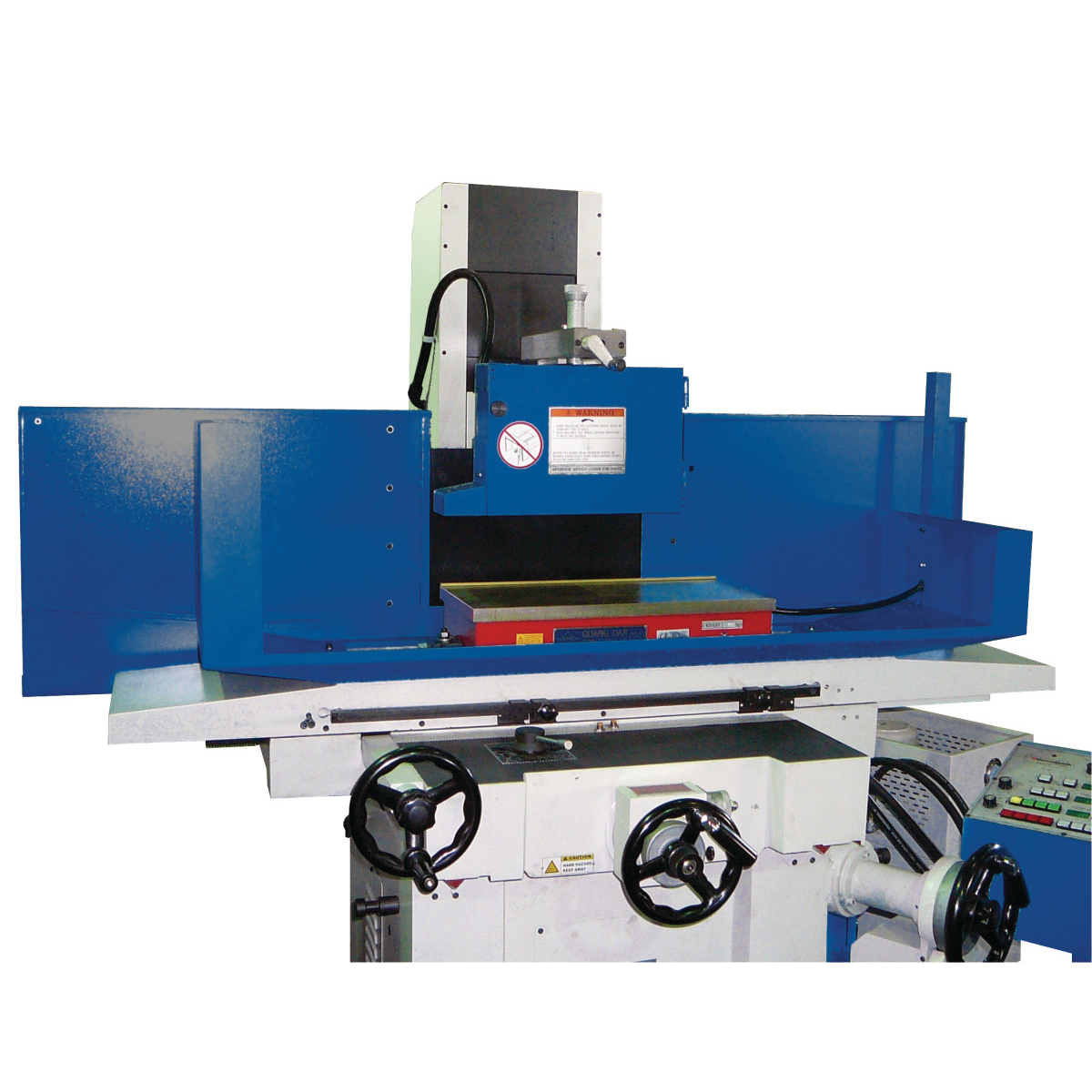

Obrobok sa upevňuje na elektromagnetickú upínaciu dosku, ktorá zabezpečuje pevné a rovnomerné uchytenie vhodných feromagnetických materiálov. Toto riešenie umožňuje pohodlný prístup brúsneho kotúča k obrábanému povrchu bez nutnosti bežného mechanického upínania. Súčasťou systému je aj automatické odmagnetizovanie, ktoré uľahčuje odstránenie hotového obrobku z pracovnej dosky.

Maximálna vzdialenosť medzi vretenom a stolom je 500 mm. Pri práci s vyššími alebo rozmernejšími súčiastkami je tak možné zohľadniť potrebný priestor na upnutie aj samotný brúsny kotúč. Na obrábanie nemagnetických materiálov je nutné použiť vhodný mechanický upínací prípravok.

NC riadený vertikálny posuv s automatickými brúsnymi cyklami

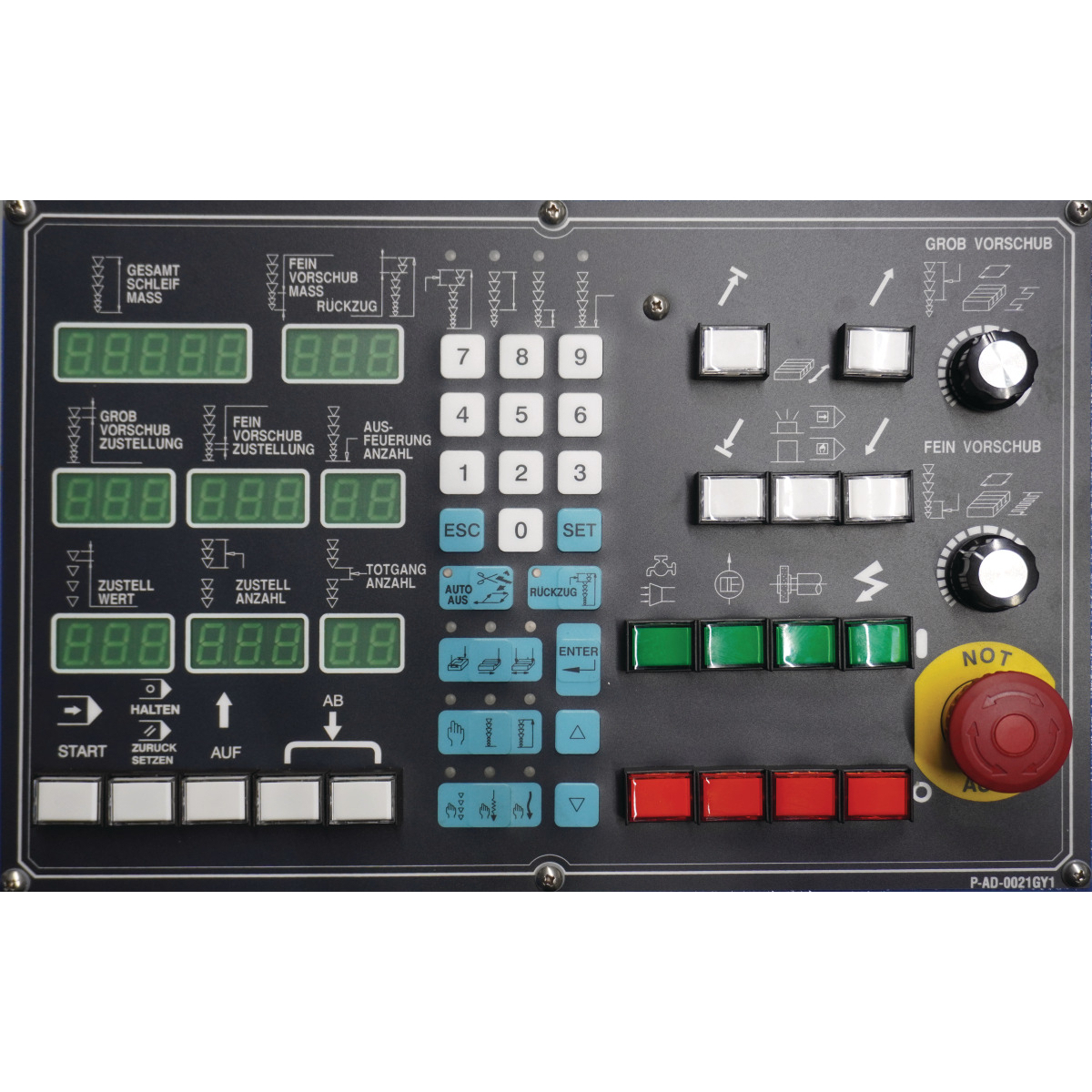

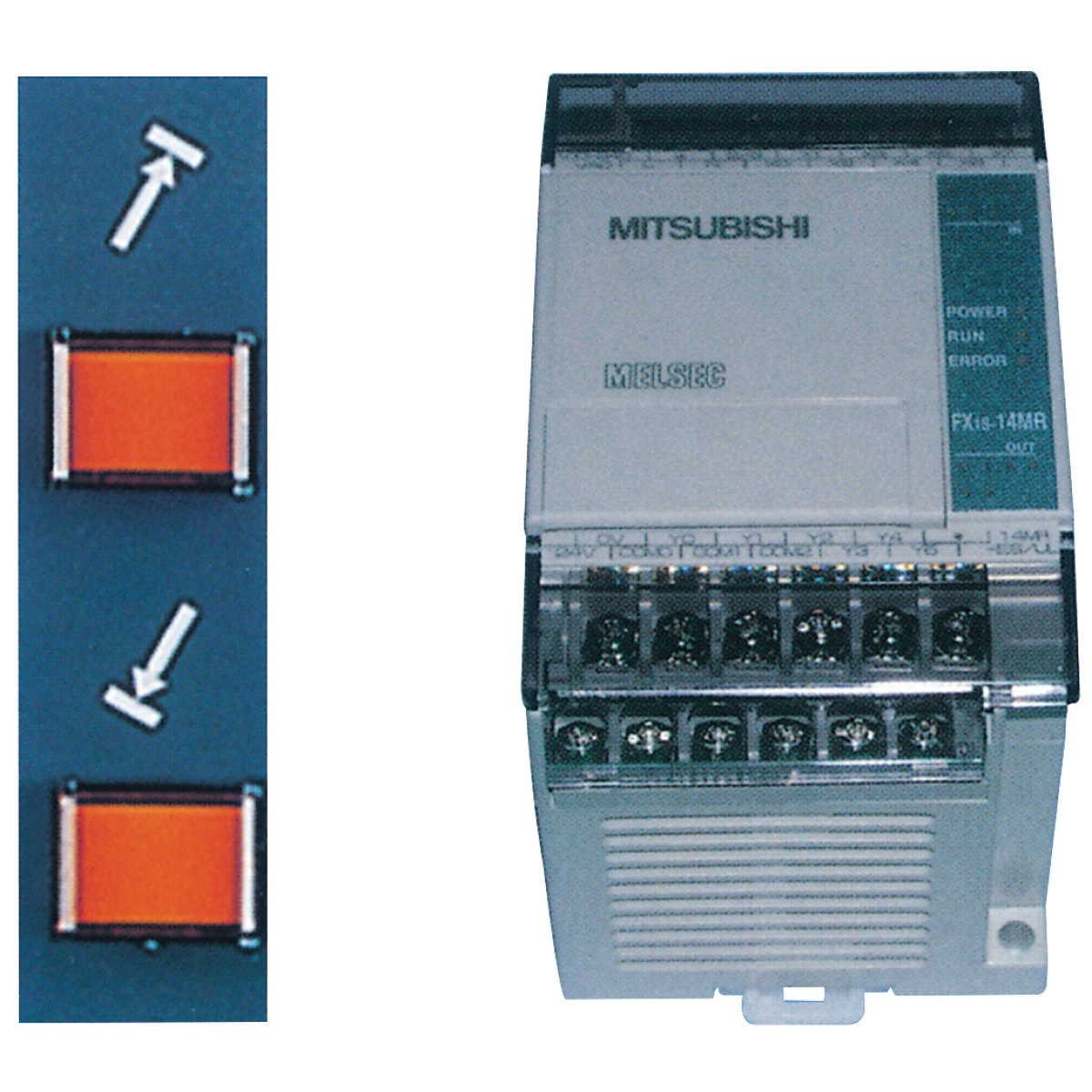

Jednou z hlavných predností brúsky Metallkraft FSM 3060 je automatické riadenie vertikálneho posuvu AD 5. Tento systém umožňuje naprogramovať posuv brúsneho kotúča podľa požadovaného technologického postupu a rozdeliť celkový prírastok materiálu na jednotlivé pracovné fázy.

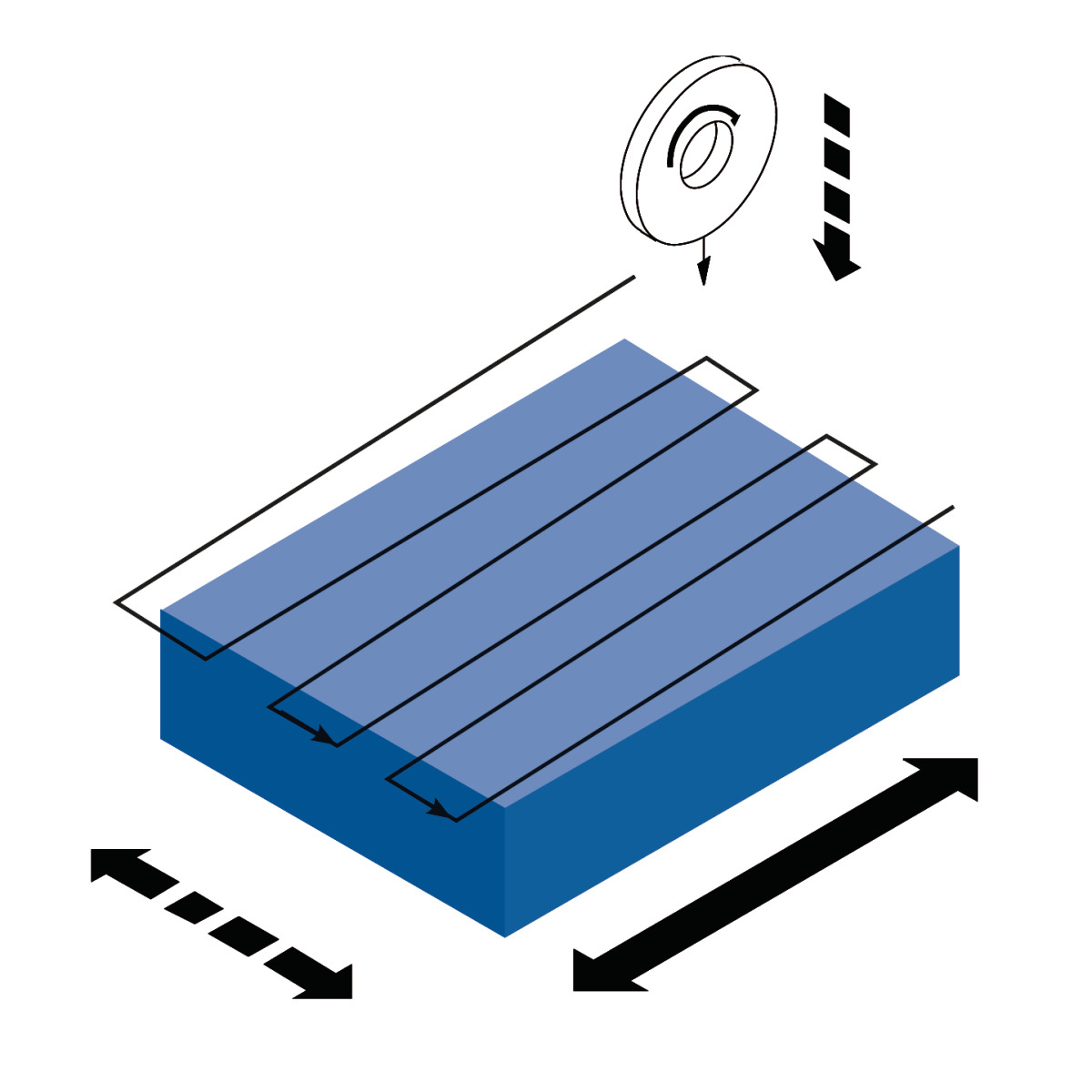

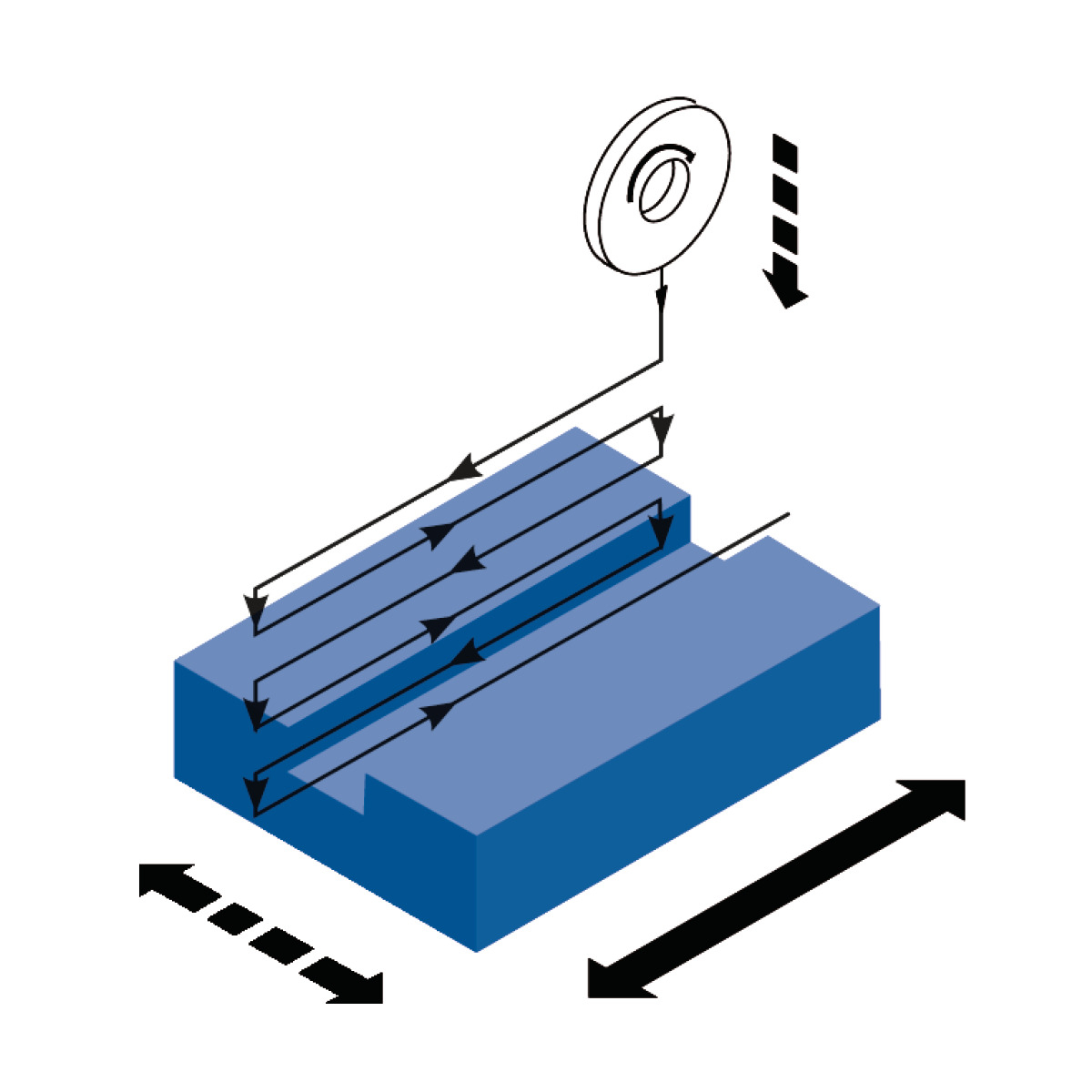

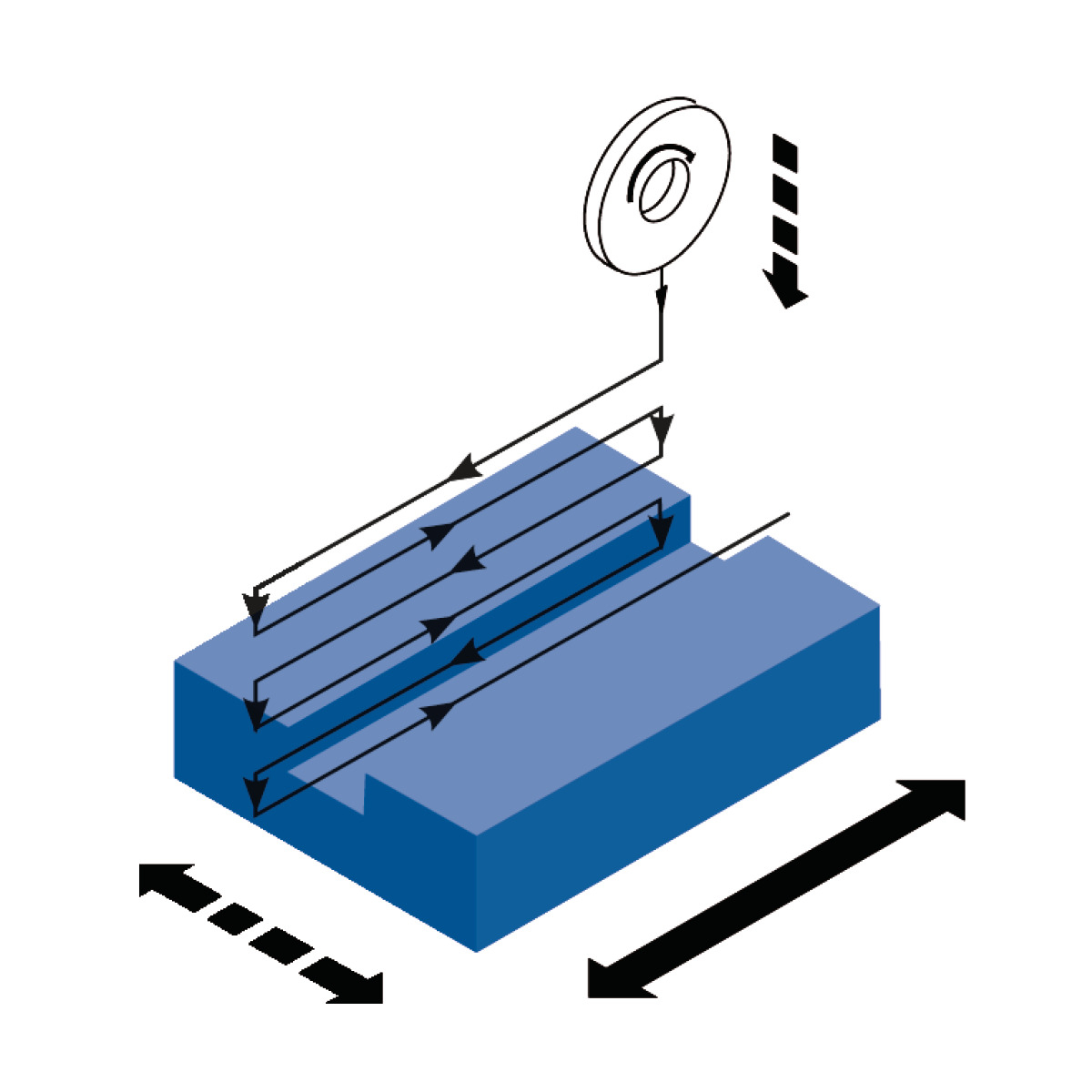

Obsluha môže samostatne nastaviť hrubovací a dokončovací posuv, počet pracovných krokov aj prechody bez ďalšieho odoberania materiálu. Programovateľné brúsne cykly podporujú plošné brúsenie a brúsenie drážok s návratom do zvolenej počiatočnej alebo koncovej polohy.

Minimálne rozlíšenie nastavenia posuvu dosahuje 0,001 mm, čo umožňuje jemné dávkovanie jednotlivých pracovných krokov. Pri opakovanom obrábaní dielov s identickými rozmerovými požiadavkami pomáha programované riadenie zachovať rovnaký postup pracovných operácií.

Automatické cykly zároveň obmedzujú potrebu opakovaného ručného nastavovania zvislého posuvu. Obsluha má možnosť prispôsobiť postup brúsenia konkrétnemu materiálu, veľkosti obrobku a požadovanej kvalite povrchu.

Robustná liatinová konštrukcia a presné uloženie vretena

Základom stroja je masívna žíhaná liatinová konštrukcia, ktorá zabezpečuje potrebnú tuhosť pri brúsení. Stabilná konštrukcia obmedzuje nežiaduce vibrácie a vytvára vhodné podmienky pre presné obrábanie aj pri pravidelnom priemyselnom nasadení.

Brúsne vreteno je uložené v presných kužeľíkových ložiskách. Presnosť otáčania vretena je 2 µm, čo je dôležitý konštrukčný predpoklad pre rovnomerný chod brúsneho kotúča a kvalitné opracovanie povrchu.

Prizmatické a ploché vedenia sú ručne škrabované a opatrené špeciálnou kĺzavou vrstvou Turcite-B. Tá znižuje trenie medzi pohyblivými časťami, podporuje plynulý pohyb a obmedzuje nežiaduce trhavé posuny pri jemnom brúsení.

Stroj využíva aj automatické centrálne mazanie vretena a vodiacich plôch. Pravidelný prívod maziva podporuje správnu funkciu presne vedených častí a uľahčuje prevádzkovú údržbu stroja.

Praktické vybavenie pre každodennú prevádzku

Brúska Metallkraft FSM 3060 je vybavená pracovným osvetlením s krytím IP65. Halogénové svetlo zabezpečuje prehľad o pracovnom priestore pri upevňovaní obrobkov, nastavovaní brúsneho kotúča aj pri kontrole priebehu brúsenia.

Súčasťou základného vybavenia je brúsny kotúč s prírubou, vyvažovací trn a zariadenie na vyrovnávanie. Tieto súčasti umožňujú pripraviť brúsny kotúč na požadovaný pracovný postup, upraviť jeho pracovnú plochu a zabezpečiť správne vyváženie.

Pre náročnejšie prevádzky je možné brúsku doplniť o odsávacie a chladiace zariadenie alebo filtračný systém brúsnej kvapaliny. Takéto príslušenstvo pomáha prispôsobiť pracovisko konkrétnemu spôsobu obrábania a množstvu vznikajúceho brúsneho kalu.

Hlavné výhody brúsky Metallkraft FSM 3060

• Vertikálny posuv riadený NC – programovanie hrubovacích a dokončovacích brúsnych cyklov.
• Elektromagnetická upínacia doska 300 × 600 mm – pohodlné upínanie feromagnetických obrobkov.
• Automatické odmagnetizovanie – jednoduchšie uvoľnenie obrobku po dokončení brúsenia.
• Rozlíšenie posuvu 0,001 mm – možnosť veľmi jemného nastavenia pracovných krokov.
• Regulovateľný pozdĺžny posuv 5–25 m/min – prispôsobenie pohybu stola konkrétnej operácii.
• Presnosť otáčania vretena 2 µm – kvalitné uloženie brúsneho vretena.
• Konstrukcia z žíhaného liatinového bloku – vysoká tuhosť a stabilita pri brúsení.
• Vodítka s povlakom Turcite-B – plynulý pohyb s nízkym trením.
• Automatické centrálne mazanie – pravidelné mazanie dôležitých pohyblivých častí.
• Pracovné osvetlenie IP65 – prehľadné osvetlenie brúsneho priestoru.

Obsah dodávky

Brúska Metallkraft FSM 3060 je vybavená príslušenstvom potrebným na základné upnutie obrobkov, prípravu brúsneho kotúča a nastavenie pracovného priestoru.

• Elektromagnetická upínacia doska
• Príruba brúsneho kotúča
• Zariadenie na automatické odmagnetizovanie
• Brúsny kotúč
• Vyvažovací trn
• Zariadenie na vyrovnávanie brúsneho kotúča
• Halogénové pracovné osvetlenie IP65
• Vyrovnávacie nožičky stroja
• Nastavovacie náradie

Hydraulický olej nie je súčasťou dodávky a je potrebné ho zabezpečiť samostatne na uvedenie stroja do prevádzky.

Voliteľné príslušenstvo pre Metallkraft FSM 3060

Možnosti brúsky je možné rozšíriť o doplnkové vybavenie, ktoré pomáha prispôsobiť pracovisko konkrétnym technologickým požiadavkám.

• Odsávanie s chladením FSM 3060 (3939111) – na odsávanie a chladenie počas brúsenia.
• Rádiusový vyrovnávač FSM 3060 (3939119) – na tvarové vyrovnávanie brúsneho kotúča.
• Automatický papierový filtračný pás s chladením (3939113) – na filtráciu brúsnej kvapaliny.
• Automatický filtračný pás s magnetickým oddeľovačom a chladením (3939114) – na oddeľovanie kovových častíc z kvapaliny.

Uvedené príslušenstvo sa objednáva samostatne a nie je súčasťou základnej dodávky.

Požiadavky na inštaláciu a prevádzku

Vzhľadom na rozmery a hmotnosť je stroj Metallkraft FSM 3060 určený pre stabilné priemyselné pracovisko s primeranou nosnosťou podlahy. Pri umiestnení je potrebné zohľadniť nielen rozmery samotného stroja, ale aj priestor na pohyb pracovného stola, prístup obsluhy, manipuláciu s obrobkami a pravidelnú údržbu.

Stroj vyžaduje elektrické pripojenie 400 V. Elektrické zapojenie a uvedenie do prevádzky musí vykonať kvalifikovaná osoba v súlade s požiadavkami výrobcu. Pred spustením je potrebné zabezpečiť aj primeranú hladinu hydraulickej kvapaliny, kontrolu mazacieho systému a správne nastavenie stroja.

Brúska je vhodná pre prevádzky, ktoré potrebujú spojiť presné dokončovanie kovových dielov s možnosťou programovateľných brúsnych cyklov. Konečná kvalita brúsenia závisí tiež od zvoleného brúsneho kotúča, materiálu obrobku, spôsobu upnutia a nastavenia technologických podmienok.

Ďalšie modely na presné obrábanie nájdete v kategórii brúsky na ploché brúsenie. Pozrite si tiež ponuku strojov Metallkraft. Praktické informácie o výbere pracovného rozsahu, upínania a automatizácie ponúka poradenský článok Ako vybrať brúsku na ploché brúsenie.
