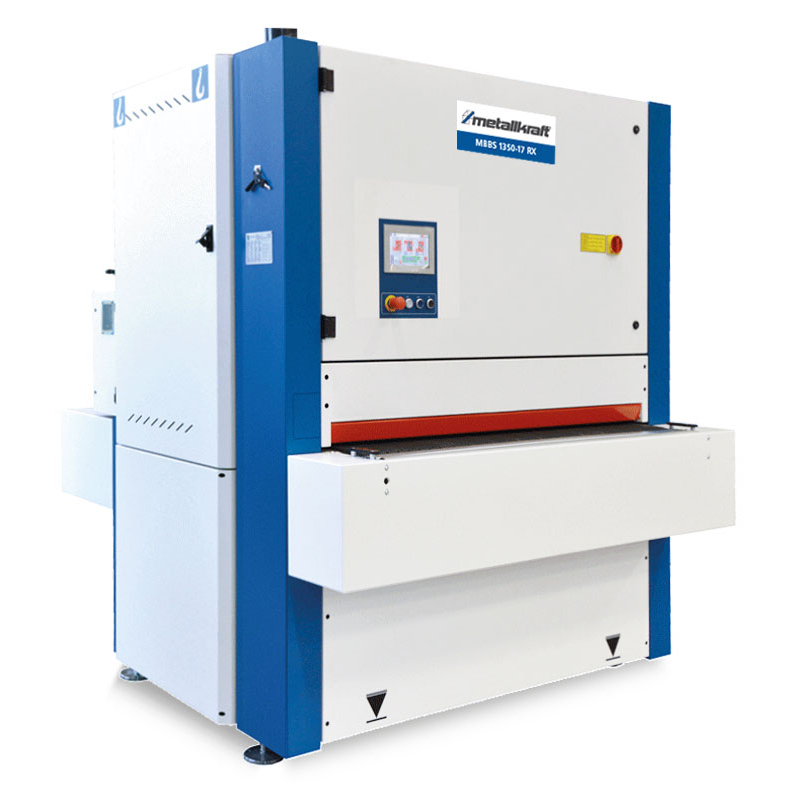

Metallkraft MBBS 1350-17 RXR je priebežná širokopásová brúska na odstraňovanie ostrých hrán a dokončovanie plochých kovových dielov. Využíva sa najmä pri spracovaní sériovo vyrábaných výrezov a výliskov, napríklad po laserovom rezaní alebo dierovaní. Maximálna šírka brúsenia 1 350 mm umožňuje obrábať aj rozmernejšie ploché diely.
Vyhotovenie RXR kombinuje dve jednotky brúsneho pásu s kefovým agregátom. Spája tak brúsenie pásom s opracovaním hrán a povrchu kefami. Stroj je určený pre obrobky s hrúbkou 0,5–170 mm a používa profilovaný podávací pás, ktorý podporuje priľnavosť dielov pri prechode pracovným priestorom.
Na odstraňovanie otrepov z výrezov a povrchovú úpravu

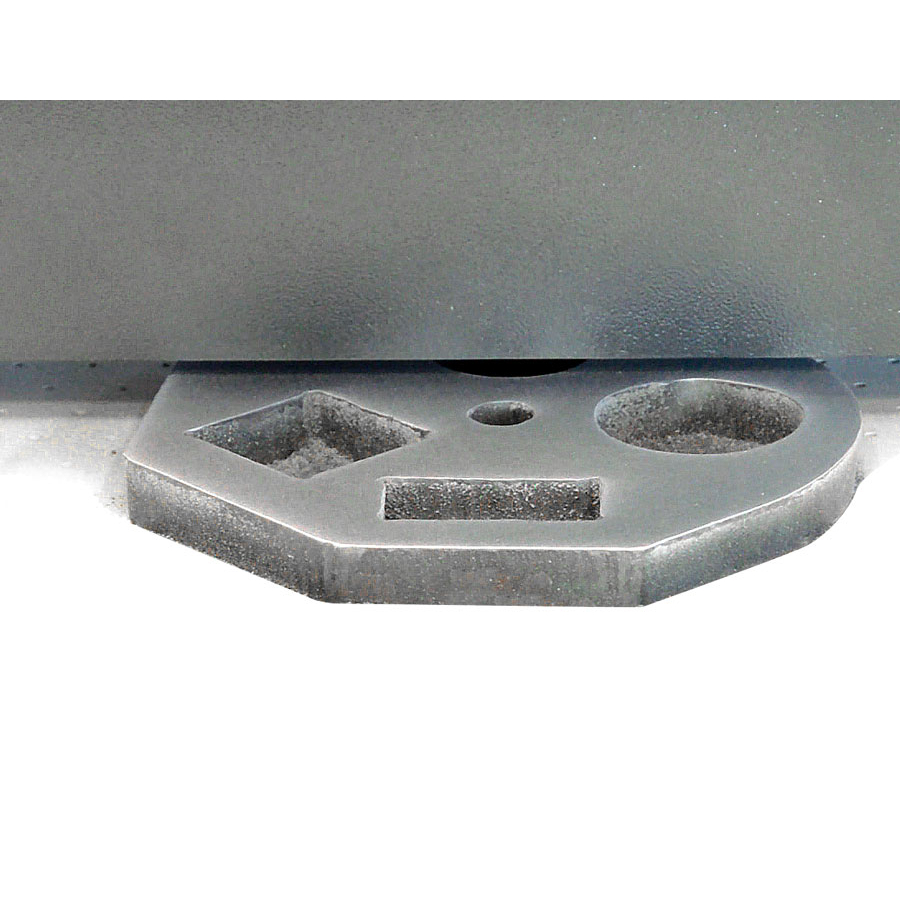

MBBS 1350-17 RXR využijete pri odstraňovaní otrepov, zaobľovaní hrán, odstraňovaní oxidových vrstiev aj pri dokončovacom brúsení viditeľných plôch. Je vhodný pre prevádzky, kde na rezanie plechu nadväzuje opakované opracovanie väčšieho počtu plochých dielov.
Priebežný posun vedie obrobok cez jednotlivé pracovné jednotky. Na dosiahnutie požadovaného výsledku je dôležité prispôsobiť brúsny materiál materiálu, pôvodnému povrchu a následnej výrobnej operácii. Inú požiadavku predstavuje odstraňovanie otrepov po rezaní, inú zjednotenie vzhľadu viditeľnej plochy.

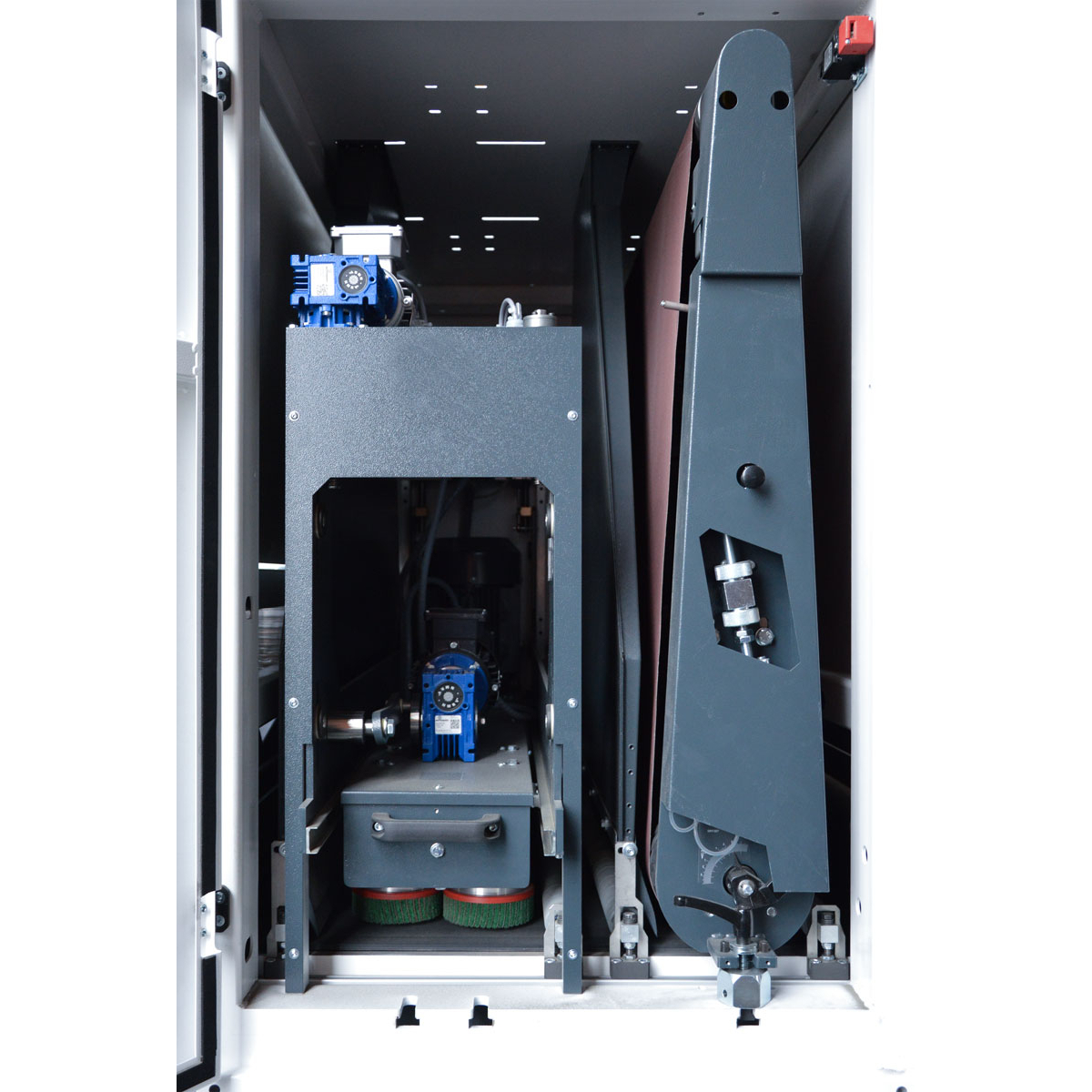

Dve pásové jednotky a kefový agregát

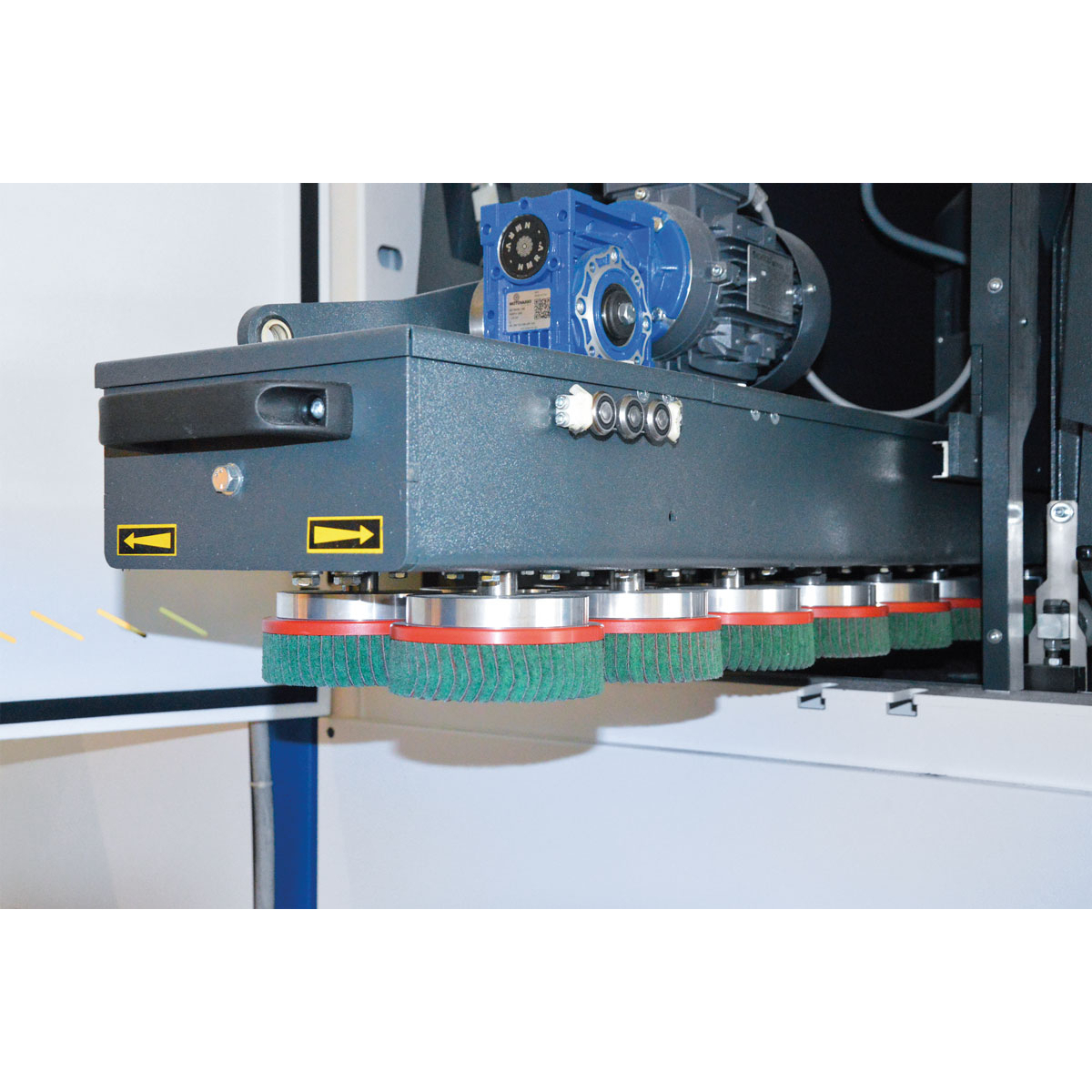

Dve brúsne pásové jednotky poskytujú priestor pre nadväzujúce opracovanie povrchu v rámci jedného stroja. Medzi nimi je umiestnený kefový agregát pre horizontálne opracovanie. Kombinácia pracovných jednotiek rozširuje využitie brúsky pri príprave plochých dielov na ďalšie spracovanie.
Rýchlosť pásovej brúsnej jednotky dosahuje 18 m/s, obvodová rýchlosť kefového agregátu je 10 m/s. Kontaktné koleso má priemer 180 mm. Pri výbere brúsneho materiálu zohľadnite okrem požadovaného odberu materiálu aj charakter hrán a konečnú štruktúru povrchu.
Podávanie a nastavenie pracovného stola
Profilovaný dopravný pás pomáha udržať diel na podávacej ploche počas obrábania. Pracovný stôl má šírku 1 400 mm; užitočná šírka brúsenia je 1 350 mm. Pri príprave zákazky preto vychádzajte z rozsahu brúsenia a z rozmerov skutočne obrábaných plôch.
Výška stola sa nastavuje motoricky v rozsahu 780–950 mm, celkový rozsah nastavenia je 170 mm. Maximálne zaťaženie stola je 150 kg. Rozsah hrúbky obrobku a zaťaženie stola posudzujte súčasne; vhodnosť dielu ovplyvňuje aj jeho tvar a stabilita pri podávaní.
Hlavné prínosy pre výrobu
- Šírka brúsenia 1 350 mm na opracovanie rozmerných plochých kovových dielov.
- Usporiadanie RXR s dvoma pásovými jednotkami a kefovým agregátom.
- Kontinuálny posun pre opakované spracovanie sériových dielov.
- Profilovaný podávací pás podporujúci priľnavosť obrobkov počas prechodu strojom.
- Motorické nastavenie výšky stola na prispôsobenie hrúbke spracovávaných dielov.
- Odstraňovanie ostrých hrán, zaobľovanie hrán a povrchová úprava na jednom pracovisku.
Napájanie, stlačený vzduch a odsávanie
Brúska vyžaduje elektrické pripojenie 400 V / 50 Hz a prívod stlačeného vzduchu s prevádzkovým tlakom 6 bar. Celkový príkon stroja je 29 kW. Pri príprave pracoviska preto riešte elektrickú inštaláciu, pneumatický prívod a odsávanie ako súčasť celej výrobnej zostavy.
Na pripojenie odsávania sú k dispozícii tri prípojky s vonkajším priemerom 300 mm. Odsávacie zariadenie sa volí samostatne podľa obrábaného materiálu a vznikajúceho brúsneho prachu. Vedľa pôdorysu stroja ponechajte priestor na vkladanie a vyberanie dielov, ako aj prístup pri výmene brúsneho materiálu.
Obsah dodávky a príslušenstvo
- Širokopásová brúska Metallkraft MBBS 1350-17 RXR.
- Dva brúsne pásy s papierovým podkladom, zrnitosť K120.
Pásové jednotky, kefový agregát a podávací stôl sú súčasťou stroja. Náhradný brúsny materiál sa volí podľa požadovanej operácie. Čistenie podávacieho pásu kefami je voliteľná výbava, ktorú je potrebné objednať súčasne s novým strojom.
Technické parametre
| Maximálna šírka brúsenia | 1 350 mm |
|---|---|
| Šírka pracovného stola | 1 400 mm |
| Hrúbka obrobku | 0,5–170 mm |
| Maximálne zaťaženie stola | 150 kg |
| Výška pracovného stola | 780–950 mm |
| Rozsah výškového nastavenia stola | 170 mm |
| Usporiadanie pracovných jednotiek | RXR – dve pásové jednotky a kefový agregát |
| Šírka brúsneho pásu | 1 370 mm |
| Maximálna rýchlosť pásovej brúsnej jednotky | 18 m/s |
| Obvodová rýchlosť kefového agregátu | 10 m/s |
| Priemer kontaktného kolesa | 180 mm |
| Príkon stroja | 29 kW |
| Elektrické pripojenie | 400 V / 50 Hz |
| Vstupný prevádzkový tlak vzduchu | 6 bar |
| Odťahové prípojky | 3 × Ø 300 mm, vonkajší priemer |
| Rozmery stroja, D × Š × V | Približne 2 100 × 1 800 × 2 200 mm |
| Hmotnosť stroja | Približne 2 000 kg |
| Hladina akustického výkonu Lw | 77 dB(A), chod nasucho bez odsávania |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje si môžete porovnať v kategórii pásové brúsky. Môžete si prezrieť aj ďalšie stroje Metallkraft. Základné rozdiely medzi spôsobmi brúsenia a výberom brúsneho materiálu sú zhrnuté v článku Ako vybrať brúsku.
Často kladené otázky
Aké široké diely je možné brúsiť?
Maximálna šírka brúsenia je 1 350 mm. Pracovný stôl má šírku 1 400 mm, táto hodnota však neznamená využiteľný rozsah brúsenia.
Na aké operácie je vhodné vyhotovenie RXR?
Na odstraňovanie ostrých hrán z plochých kovových dielov, zaobľovanie hrán, odstraňovanie oxidových vrstiev a dokončovacie brúsenie povrchu. Používa dve pásové jednotky a kefový agregát.
Čo je potrebné pripraviť na pracovisku?
Napájanie 400 V / 50 Hz, prívod stlačeného vzduchu s tlakom 6 bar a zodpovedajúce odsávanie. Brúska má tri odsávacie nátrubky s vonkajším priemerom 300 mm.
Sú brúsne pásy súčasťou dodávky?
Áno. Dodávka zahŕňa dva brúsne pásy s papierovým podkladom a zrnitosťou K120.
