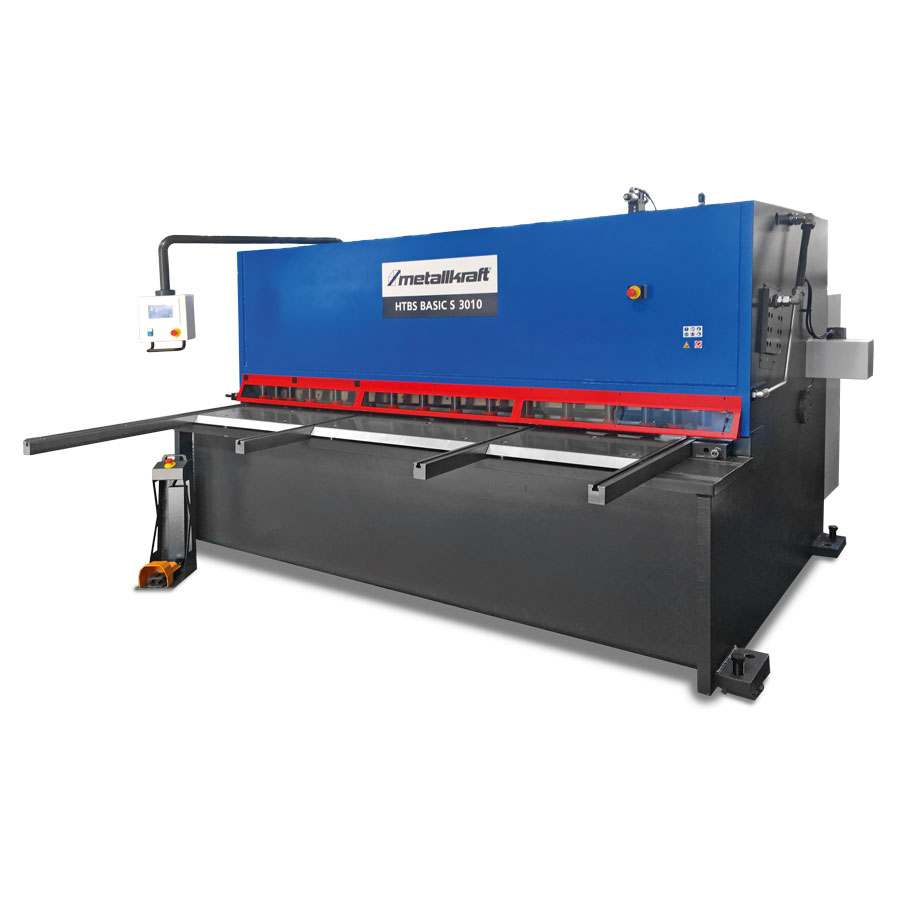

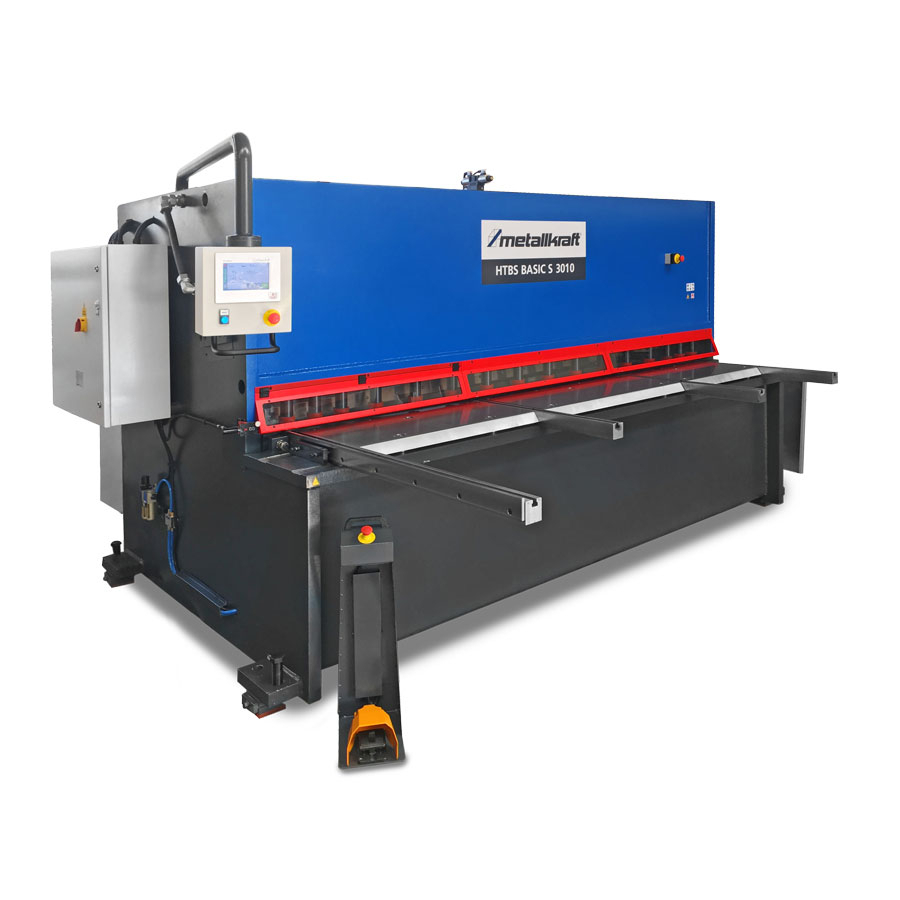

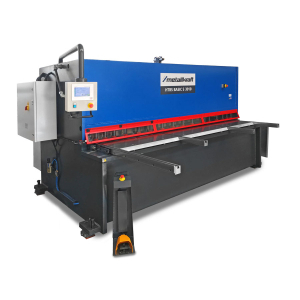

Hydraulické nožnice na plechy Metallkraft HTBS BASIC S 4016 sú určené na rovné rezanie plechov v kovovýrobe a priemyselných prevádzkach. Ponúkajú pracovnú šírku 4 060 mm, NC riadenie CybTouch 8 a motorické nastavenie strihacej medzery. Využívajú sa pri príprave rozmerných plechových polotovarov aj pri opakovanej výrobe pásov.
Súčasťou štandardnej výbavy je riadený zadný doraz, bočný doraz, predné oporné ramená a pracovný stôl s dopravnými guličkami. Obsluha tak môže nastaviť plechu na nastavenie požadovaných rozmerov priamo prostredníctvom riadiaceho systému. Hydraulický pohon využíva motor s výkonom 45 kW a napájaním 400 V.
Pracovná kapacita podľa pevnosti plechu
Pre materiál s pevnosťou v ťahu 400 N/mm² dosahuje rezací výkon 16 mm. Pri materiáli s pevnosťou 700 N/mm² je to 10 mm. Tieto maximálne hrúbky platia pri obmedzenej dĺžke materiálu; nie je možné ich automaticky vzťahovať na strihanie po celej pracovnej šírke.
Pri plánovaní výroby preto posudzujte spoločne pevnosť, hrúbku a dĺžku strihaného plechu. Pre správny výber stroja je podstatná kombinácia týchto hodnôt, najmä pri spracovaní pevnejších ocelí a nehrdzavejúcej ocele. Namontované nože sú vhodné aj na rezanie nehrdzavejúcej ocele v rámci príslušnej pracovnej kapacity.
NC riadenie CybTouch 8 a motorická rezací medzera

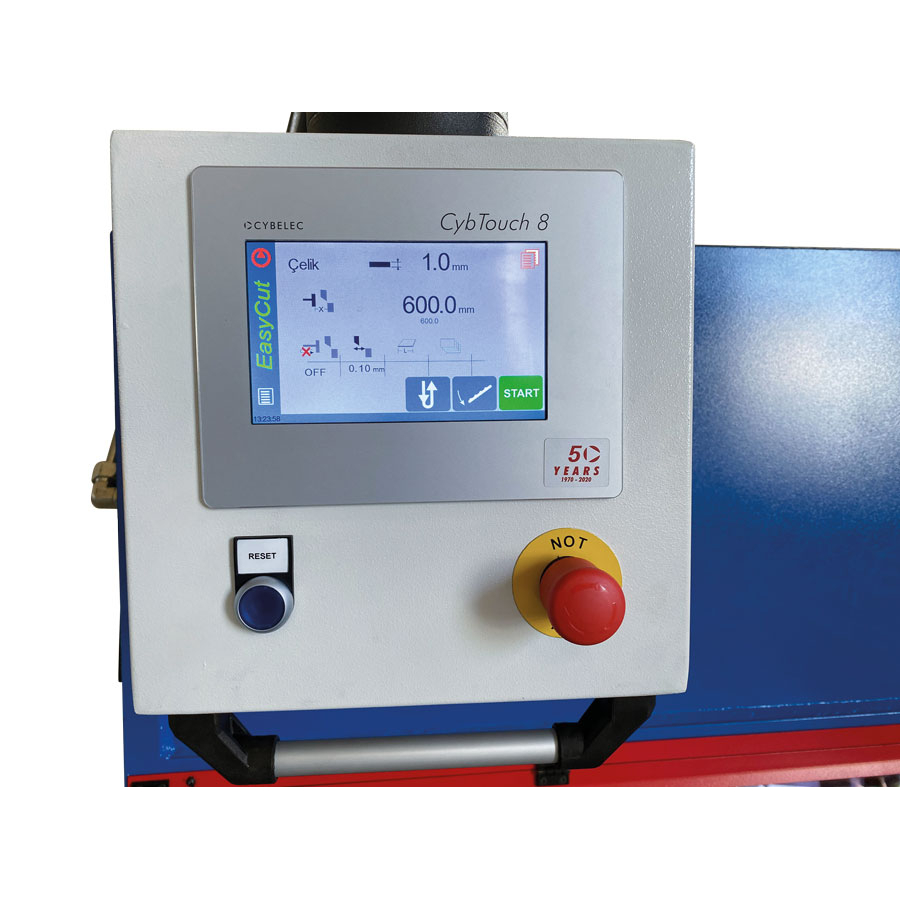

Dotykové NC riadenie CybTouch 8 je umiestnené na otočnom ramene. Z jedného pracoviska umožňuje nastavovať polohu zadného dorazu, strihovú medzeru a dĺžku strihu. Pri prechode medzi rôznymi hrúbkami materiálu tak odpadá potreba nastavovať strihovú medzeru ručne na jednotlivých miestach stroja.
Rozsah strihovej medzery je 0,08–1,6 mm. Jeho správne nastavenie je súčasťou prípravy rezania podľa materiálu a hrúbky plechu. Možnosť meniť dĺžku rezu prostredníctvom ovládania zase pomáha prispôsobiť pracovný cyklus skutočnej dĺžke spracovávaného dielu.
Zarážky a podpery rozmerných plechov
Zadná zarážka pracuje v rozsahu 5–1 000 mm. Pohyb zabezpečujú guľôčkové skrutky a lineárne vedenie, rýchlosť posunu dosahuje 120 mm/s. Pri výrobe opakovaných rozmerov tak obsluha nastavuje polohu dorazu prostredníctvom NC riadenia.

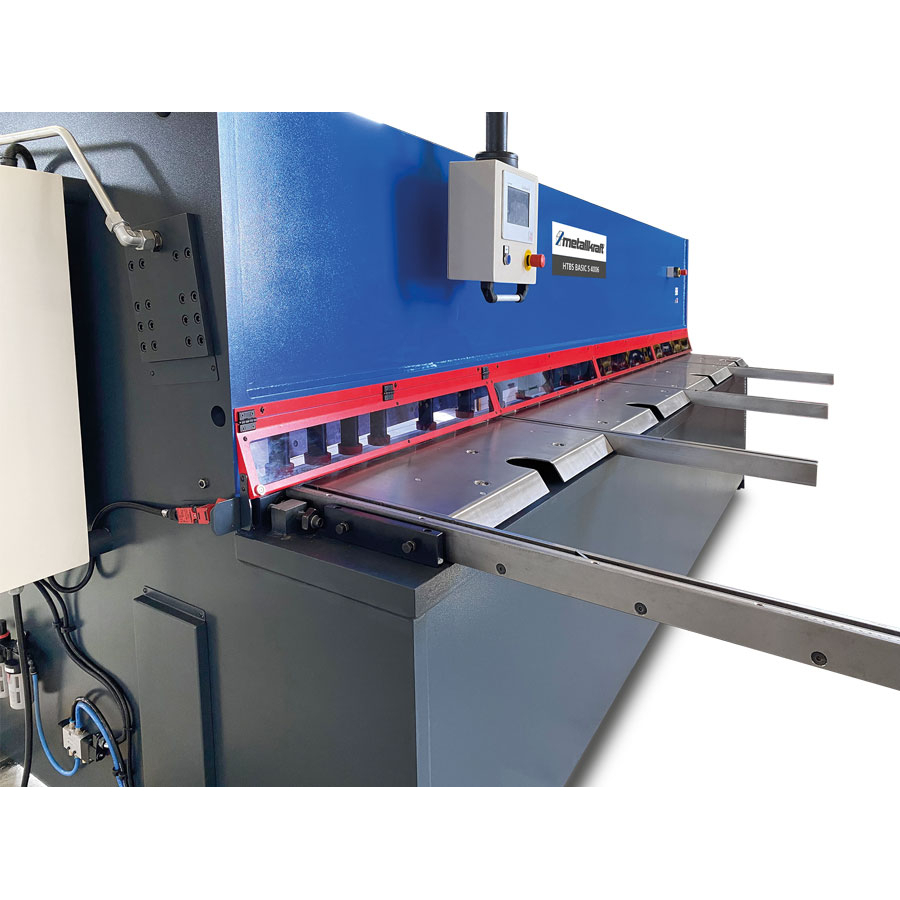

Bočný doraz s dĺžkou 1 500 mm má stupnicu a T-drážku. Predné oporné ramená pomáhajú pri vkladaní dosky a nerezové plochy pracovného stola s integrovanými prepravnými guličkami uľahčujú jej posúvanie. Pracovný stôl má rozmery 4 500 × 600 mm a výšku 900 mm.
Materiál pri strihaní drží sústava pritláčacích prvkov s plastovými krytmi, ktoré obmedzujú priamy kontakt kovových častí s povrchom plechu. Odrezaný materiál odvádza šmyk v zadnej časti stroja. Pri navrhovaní pracoviska preto počítajte aj s priestorom na bezpečné odoberanie dielov za nožnicami.
Hlavné prínosy pre výrobu
- Pracovná šírka 4 060 mm: priestor pre dlhé rovné rezy rozmerných plechov.
- NC riadený zadný doraz: pohodlné nastavovanie rozmerov pri opakovaných zákazkách.
- Motoricky ovládaná strihacia medzera: preladenie prostredníctvom riadiaceho systému.
- Oporné ramená a dopravné guličky: ľahšie vkladanie a polohovanie plechov.
- Viac použiteľných rezných hrán nožov: horný nôž má dve a spodný štyri rezné hrany.
- Osvetlenie reznej línie: tieňové zobrazenie pomáha pri orientácii podľa označenia na plechu.
Štandardná výbava a obsah dodávky
Stroj sa dodáva s NC riadením CybTouch 8 na otočnom ramene, riadeným zadným dorazom, motorickým nastavením rezných medzier a bočným dorazom so stupnicou a T-drážkou. Štandardná výbava ďalej zahŕňa:
- Predné oporné ramená s dĺžkou 1 000 mm.
- Nerezové oporné plochy s prepravnými guličkami.

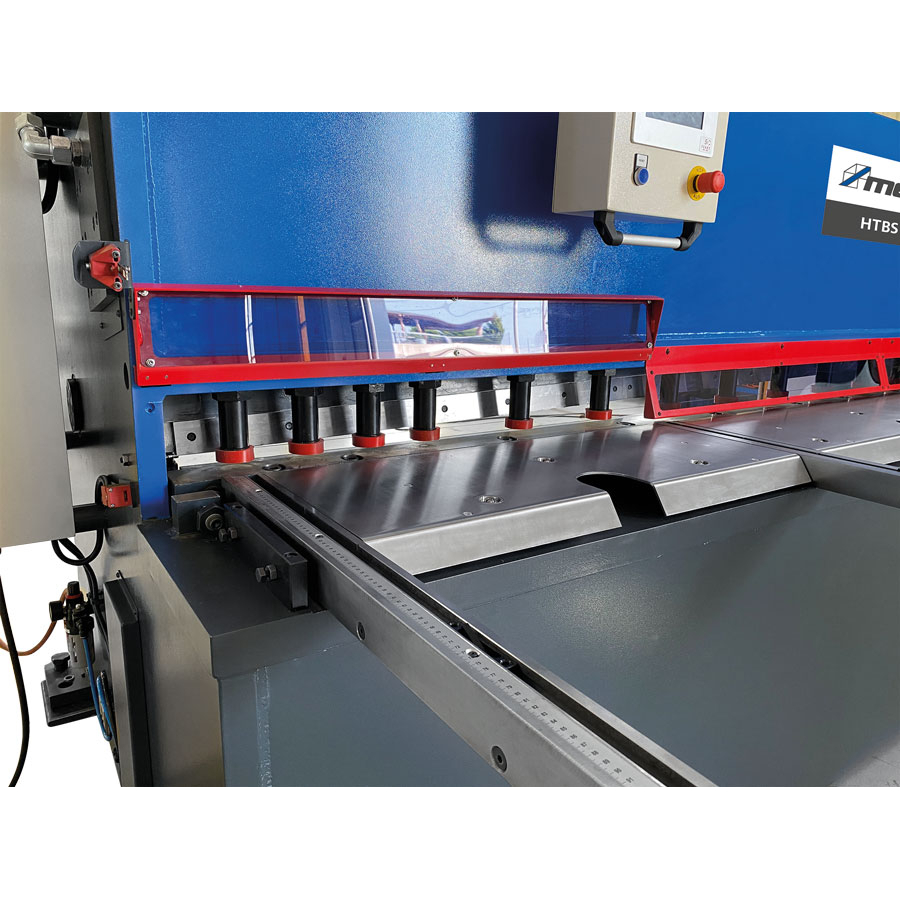

- Prítlačné lišty s plastovými krytmi na ochranu materiálu.
- Odklápací ochranný kryt prstov s priehľadmi.
- Bezpečnostné svetelné krytie zadného priestoru.
- Kĺzačka na plech v zadnej časti stroja.
- Osvetlenie reznej línie so zobrazením tieňov.
- Horný a dolný rezací nôž, vhodný aj pre nehrdzavejúcu oceľ.
Voliteľné vybavenie nie je súčasťou štandardnej dodávky. Podľa výrobných potrieb je možné zvoliť napríklad laserové zobrazenie reznej línie, nastaviteľný uhlový doraz, predĺženie opier a dorazov, pneumatické podoprenie plechu alebo centrálne mazanie. Továrenské doplnky je potrebné špecifikovať pri objednávke nového stroja; nie sú určené na dodatočnú montáž.
Technické parametre
| Pohon | Hydraulický |
|---|---|
| Ovládanie | NC CybTouch 8 |
| Maximálna pracovná šírka | 4 060 mm |
| Kapacita pre pevnosť 400 N/mm² | 16 mm pri obmedzenej dĺžke materiálu |
| Kapacita pri pevnosti 700 N/mm² | 10 mm pri obmedzenej dĺžke materiálu |
| Maximálny počet rezov pri plnej dĺžke | 6 za minútu |
| Uhol rezu | 2° |
| Rozsah zadného dorazu | 5–1 000 mm |
| Rýchlosť zadného dorazu | 120 mm/s |
| Výkon motora zadného dorazu | 0,37 kW |
| Dĺžka bočného dorazu | 1 500 mm |
| Nastavenie reznej medzery | Motorické, 0,08–1,6 mm |
| Počet pritlačovacích mechanizmov | 20 |
| Objem olejovej nádrže | 500 l |
| Rozmery pracovného stola – dĺžka × hĺbka | 4 500 × 600 mm |
| Výška pracovného stola | 900 mm |
| Výkon hlavného motora | 45 kW |
| Napájanie | 400 V / 50 Hz |
| Rozmery stroja – D × Š × V | Približne 5 060 × 3 650 × 2 300 mm |
| Hmotnosť stroja | Približne 20 500 kg |
Príprava inštalácie
Stroje HTBS BASIC S 4016 vyžadujú priemyselné pracovisko s primeranou nosnosťou podkladu a zabezpečenou manipuláciou pri vykládke. Vedľa pôdorysu stroja ponechajte priestor na vkladanie plechov, pohyb obsluhy a odber odrezaných dielov. Elektrické pripojenie, nastavenie a uvedenie do prevádzky zabezpečte odborným spôsobom podľa inštalačnej dokumentácie.
Ďalšie vyhotovenia nájdete v kategórii hydraulické nožnice na plech. S porovnaním pracovnej kapacity, dorazov a spôsobu použitia vám pomôže poradňa Ako vybrať nožnice na plech.
Často kladené otázky
Je možné strihať plech s hrúbkou 16 mm po celej pracovnej šírke?
Hodnota 16 mm platí pre materiál s pevnosťou 400 N/mm² pri obmedzenej dĺžke materiálu. Pre konkrétny plech je preto potrebné posúdiť súčasne jeho pevnosť, hrúbku a dĺžku rezu.
Je zadný doraz ovládaný z ovládacieho panela?
Áno. Zadný doraz je riadený NC, poháňaný guľôčkovými skrutkami a nastaviteľný v rozsahu 5–1 000 mm.
Sú rezacie nože súčasťou štandardnej výbavy?
Áno. Stroj je vybavený horným nožom s dvoma a spodným nožom so štyrmi rezacími hranami. Nože sú vhodné aj pre nehrdzavejúcu oceľ v rámci povoleného výkonu stroja.
Je laserové zobrazenie reznej línie súčasťou dodávky?
Laserové zobrazenie je voliteľná továrenská výbava. Štandardná verzia používa osvetlenie reznej línie s tieňovým zobrazením.
