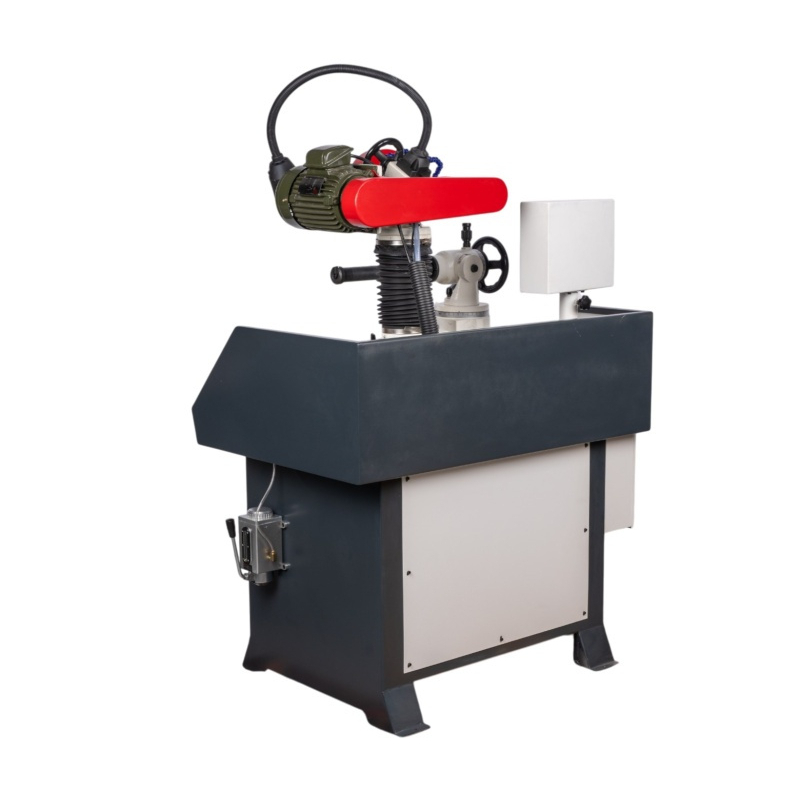

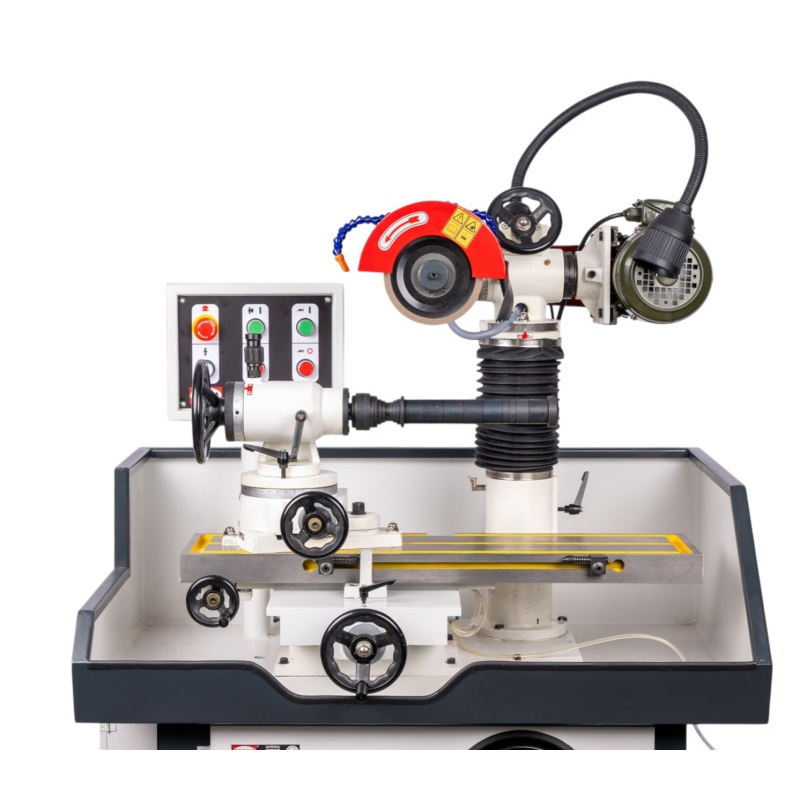

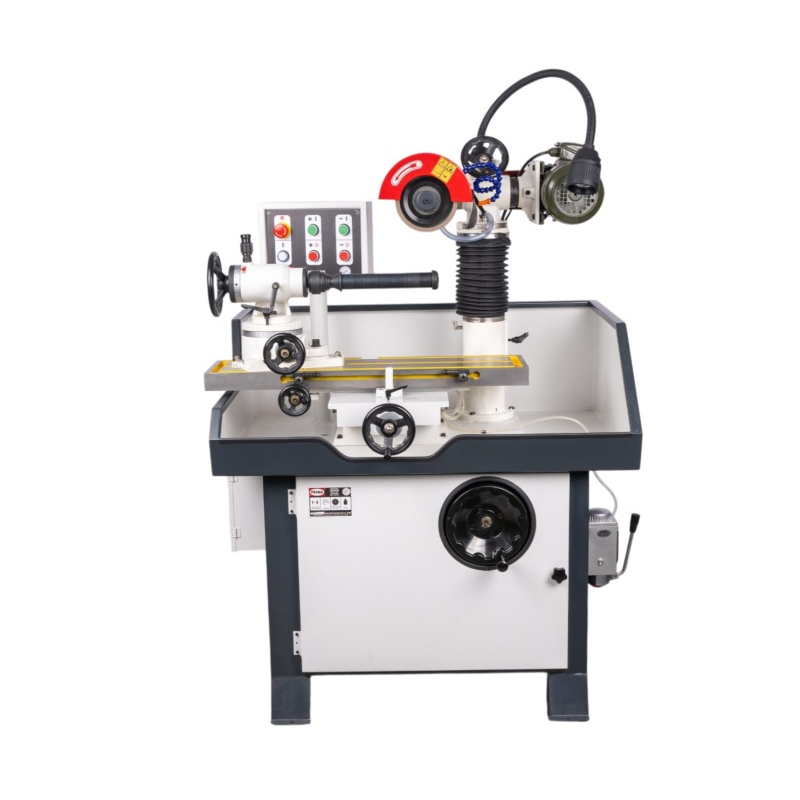

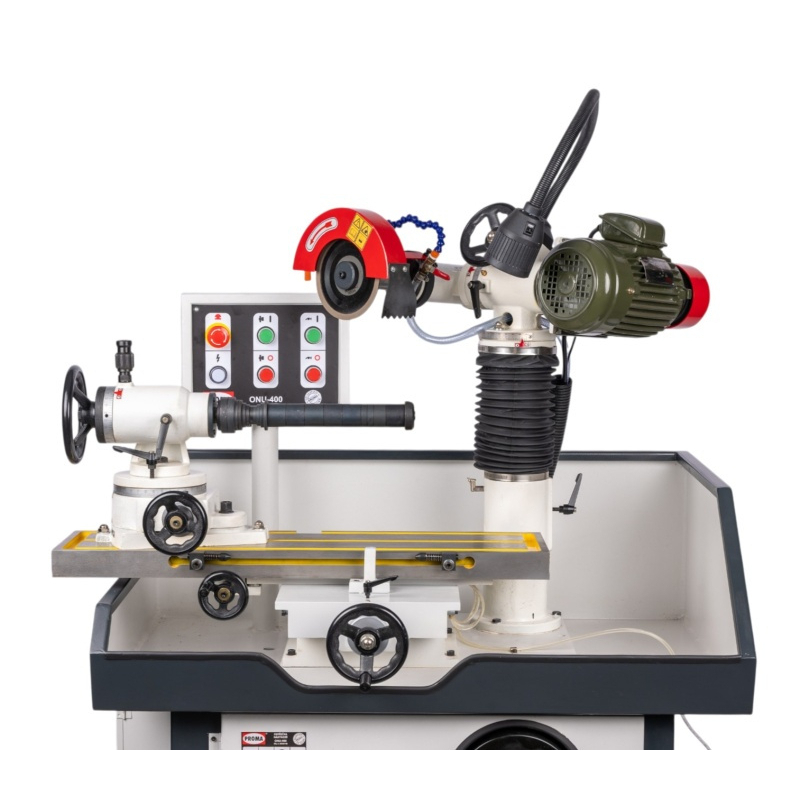

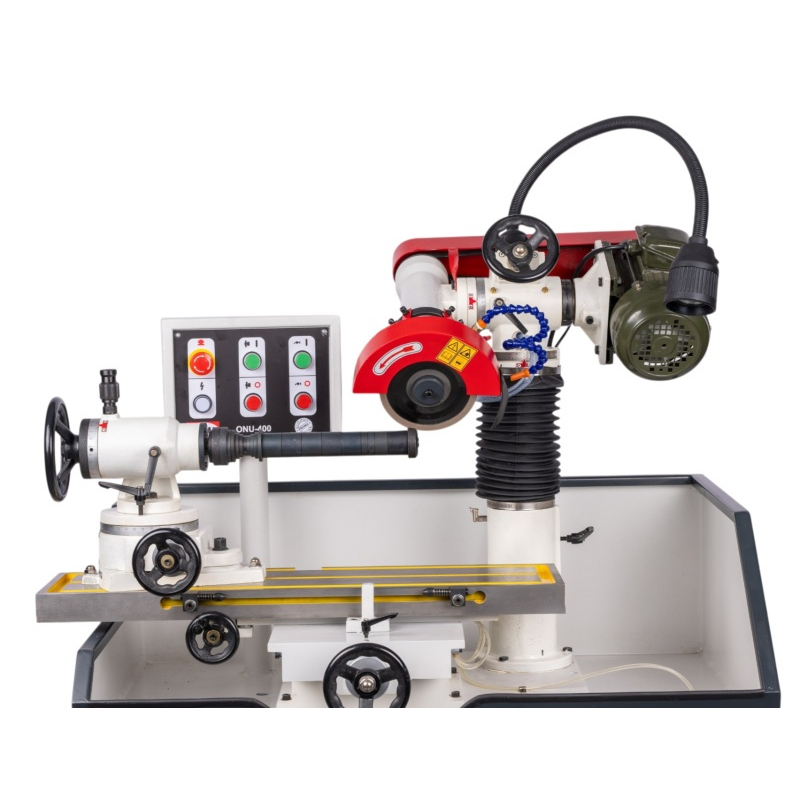

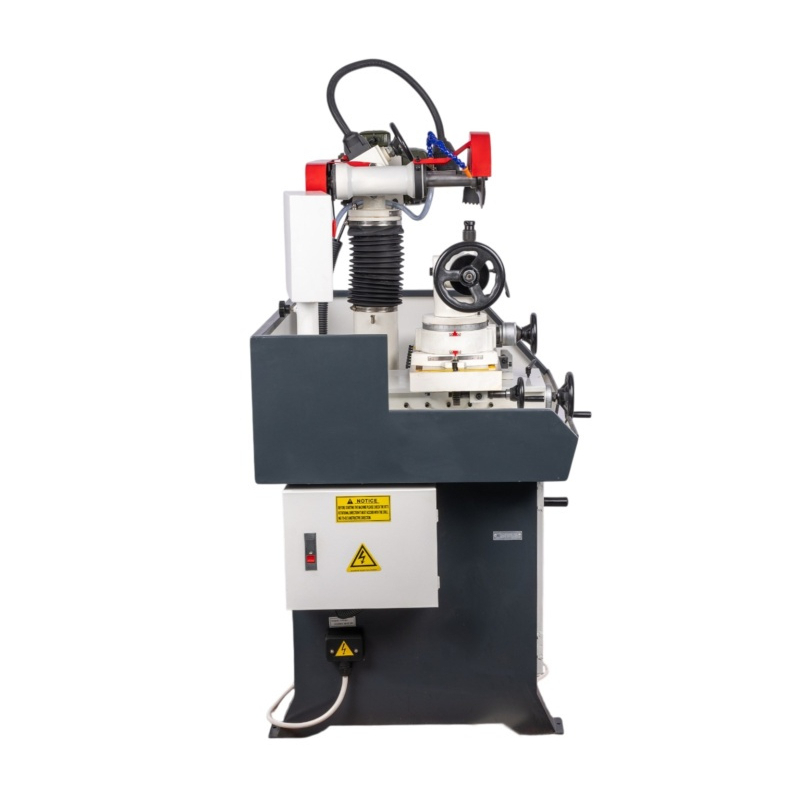

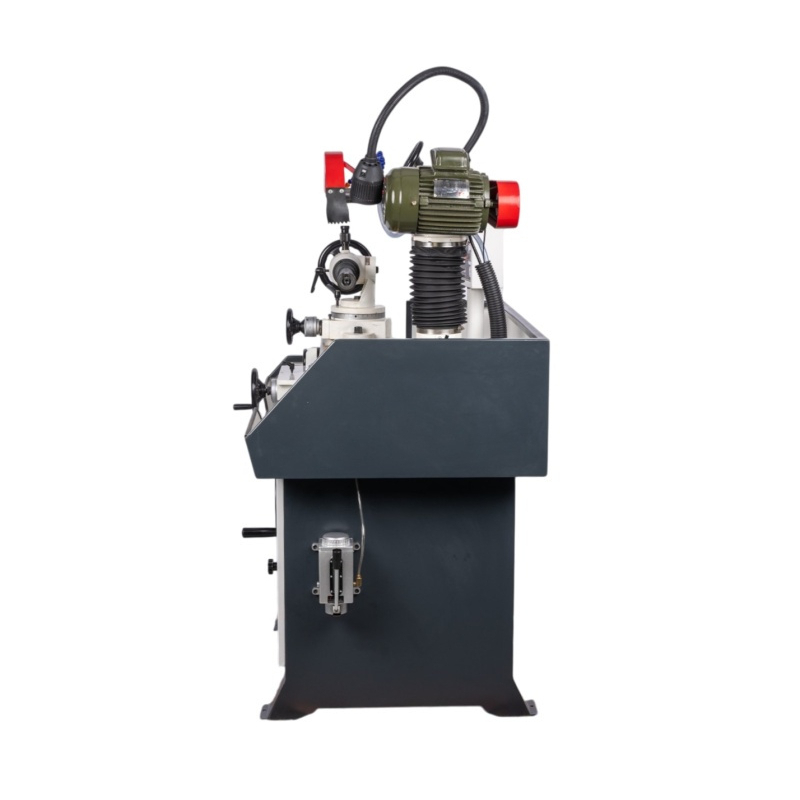

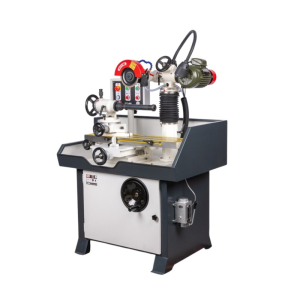

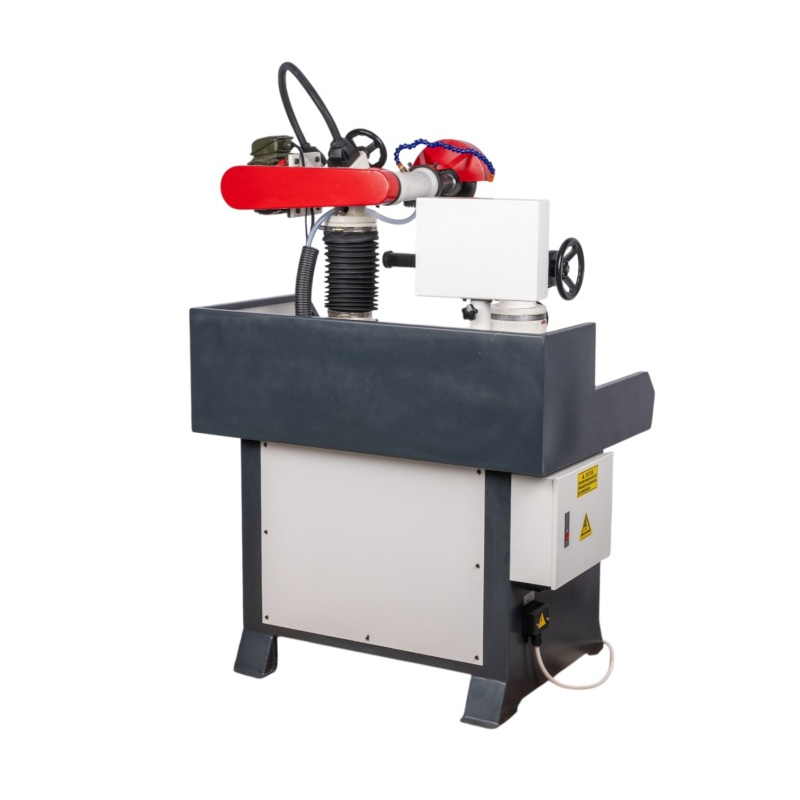

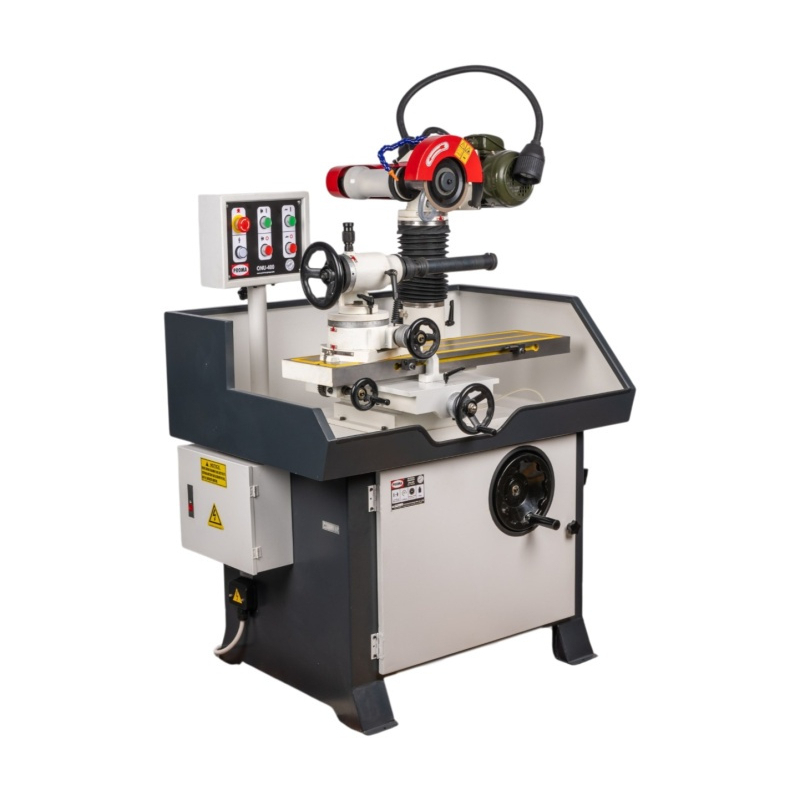

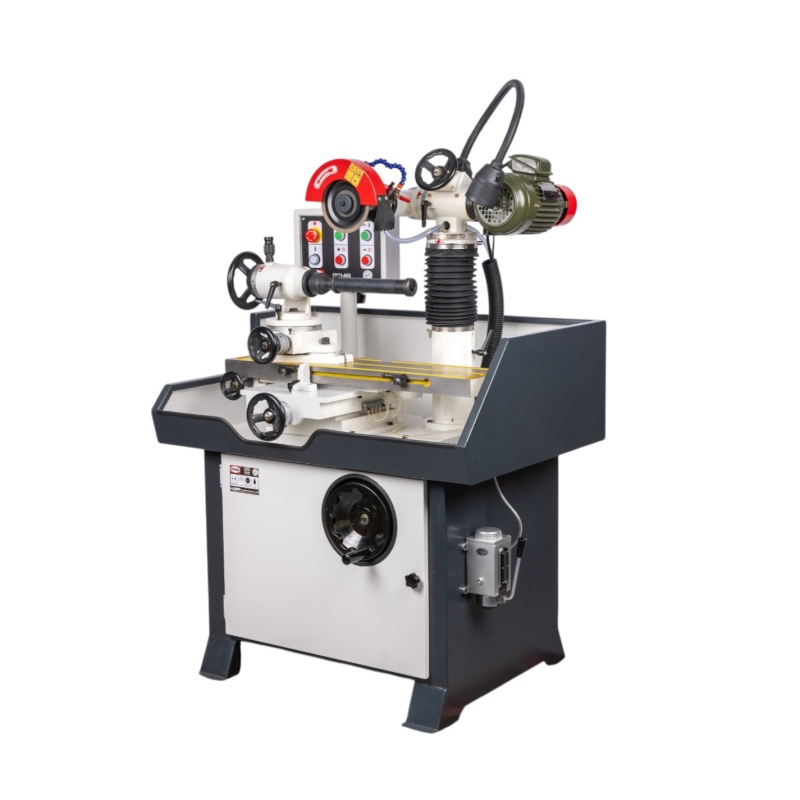

PROMA ONU-400 je univerzálna brúska na ostrenie určená pre dielne a stredné výrobné prevádzky, ktoré pravidelne používajú rôzne druhy stolárskych a kovospracovateľských nástrojov. Umožňuje ostrenie pílových kotúčov s tvrdokovovými doštičkami, hobľovacích nožov a valcových, lamielových, profilových aj stopkových fréz. Jedno pracovisko tak môžete využiť na údržbu viacerých skupín rezných nástrojov.
Stroj pracuje s napájaním 400 V. Motor brúsneho kotúča má príkon 550 W a vreteno dosahuje 3 700 ot./min. Súčasťou výbavy je chladiace zariadenie s nádržou s objemom 16 litrov, LED osvetlenie a súprava prípravkov pre jednotlivé spôsoby ostrenia.
Viac druhov nástrojov na jednom pracovisku
Univerzálnosť ONU-400 spočíva predovšetkým v kombinácii nastaviteľnej brúsnej jednotky a špecializovaných upínacích prípravkov. Pre pílový kotúče je k dispozícii prípravok s aretačným ramenom, pre hobľovacie nože samostatný držák. Ďalšie prípravky slúžia pre nástroje so stopkou, hobľovacie hlavy a tvarové frézy. Pri zmene úlohy tak môžete prispôsobiť spôsob vedenia a upnutia konkrétnemu nástroju.
Rozsah priemerov pílových kotúčov je 90–630 mm. Dodávané príruby majú priemery 20, 22, 25 a 30 mm. Pri výbere kotúča na brúsenie preto zohľadňujte súčasne jeho vonkajší rozmer aj upínací otvor. Maximálna dĺžka brúsenia 300 mm je zase dôležitá pri plánovaní údržby rovných nožov a ďalších pozdĺžnych čepelí.
Lineárne vedenie pre plynulý pohyb stola

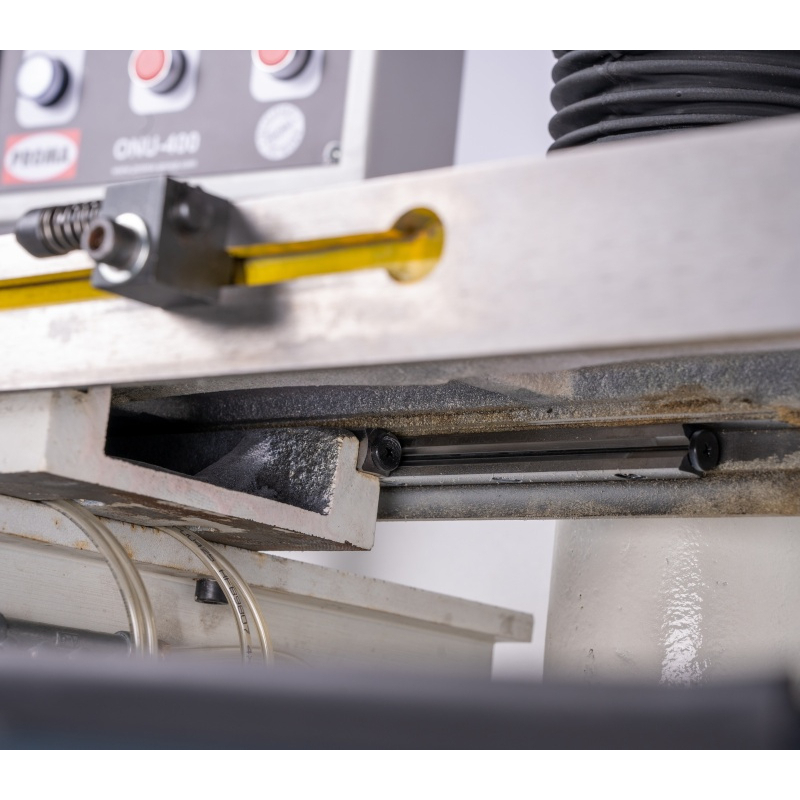

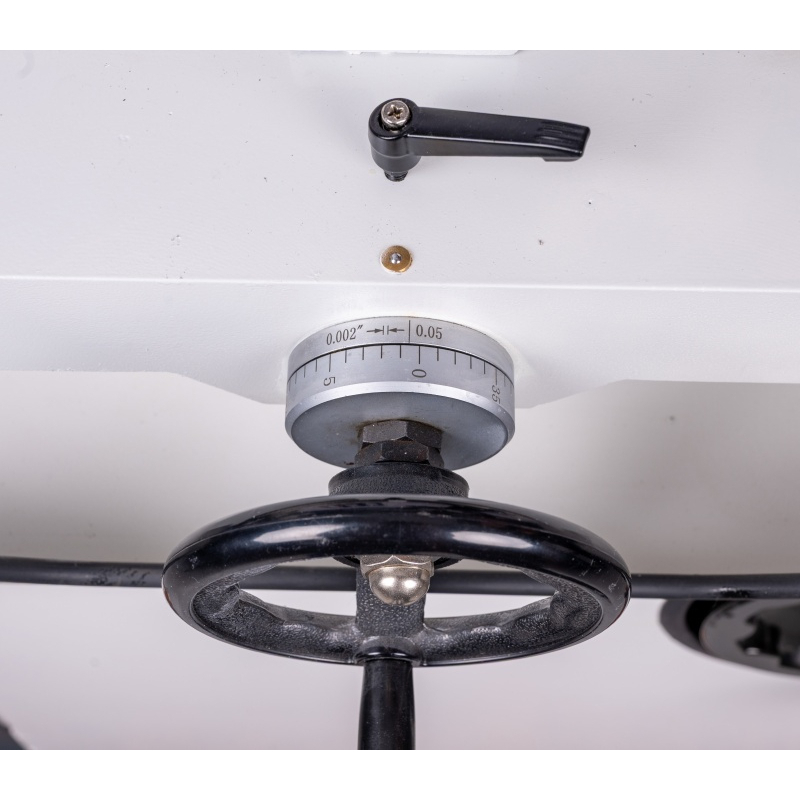

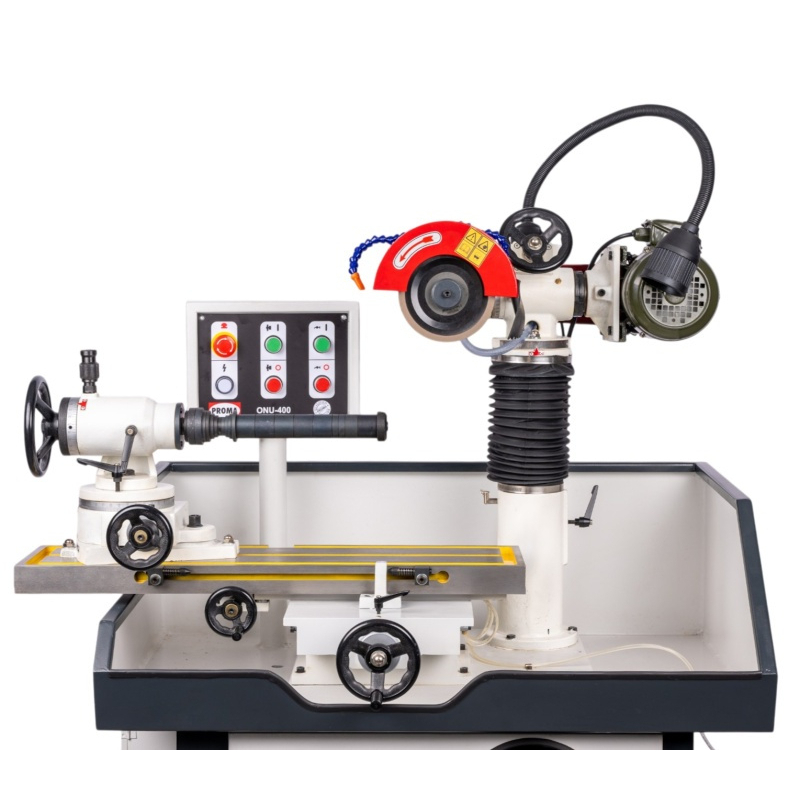

Podĺžny stôl sa pohybuje po lineárnom vedení, ktoré uľahčuje plynulé vedenie nástroja voči brúsnemu kotúču. Podĺžny posuv má rozsah 300 mm, priečny 120 mm. Obsluha tak môže využiť podĺžny pohyb na vedenie po dĺžke ostria a priečny posuv na priblíženie do požadovanej pracovnej polohy.
Pracovný stôl s rozmermi 785 × 205 mm poskytuje plochu na umiestnenie prípravkov. Pevná konštrukcia stroja vytvára základ pre ich stabilné upevnenie. Pre dielňu, v ktorej sa striedajú pílový kotúče, nože a frézy, je táto kombinácia dôležitá: nestačí len vhodné brúsivo, potrebujete tiež udržať nástroj v požadovanej polohe počas celého pracovného pohybu.
Nastavenie brúsnej jednotky podľa geometrie ostria

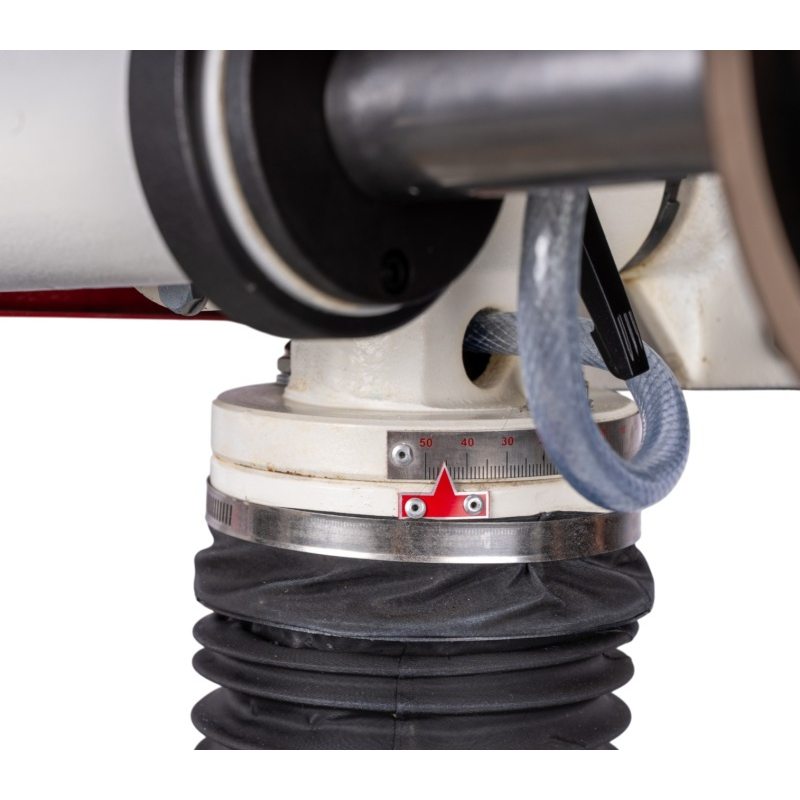

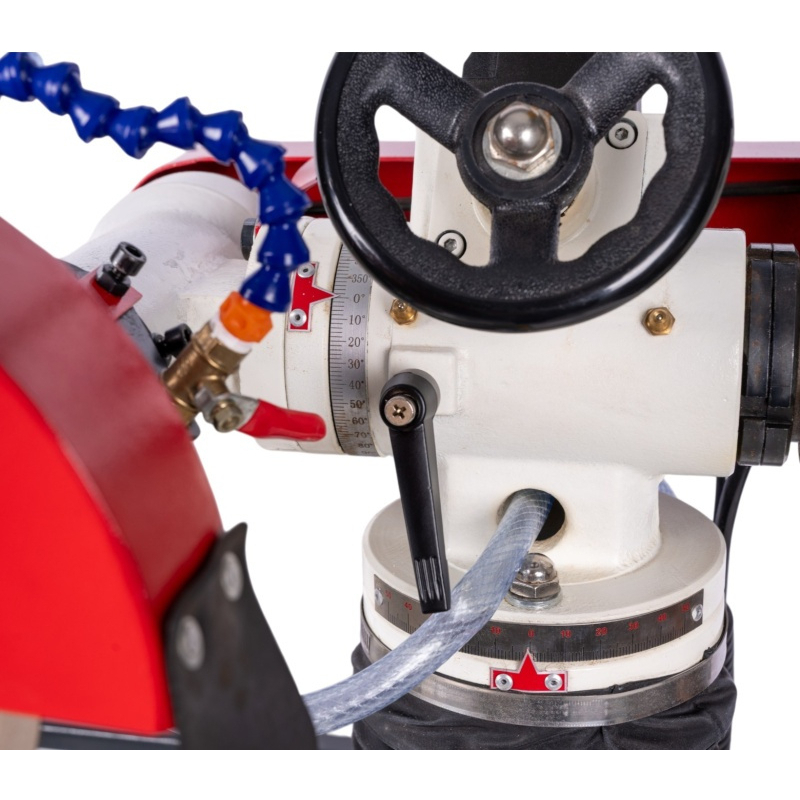

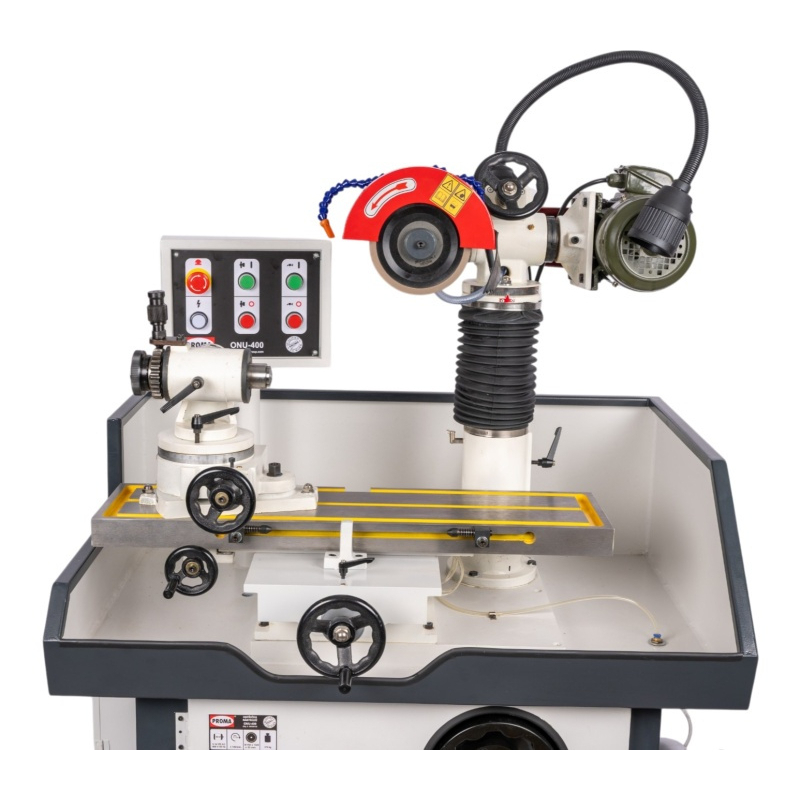

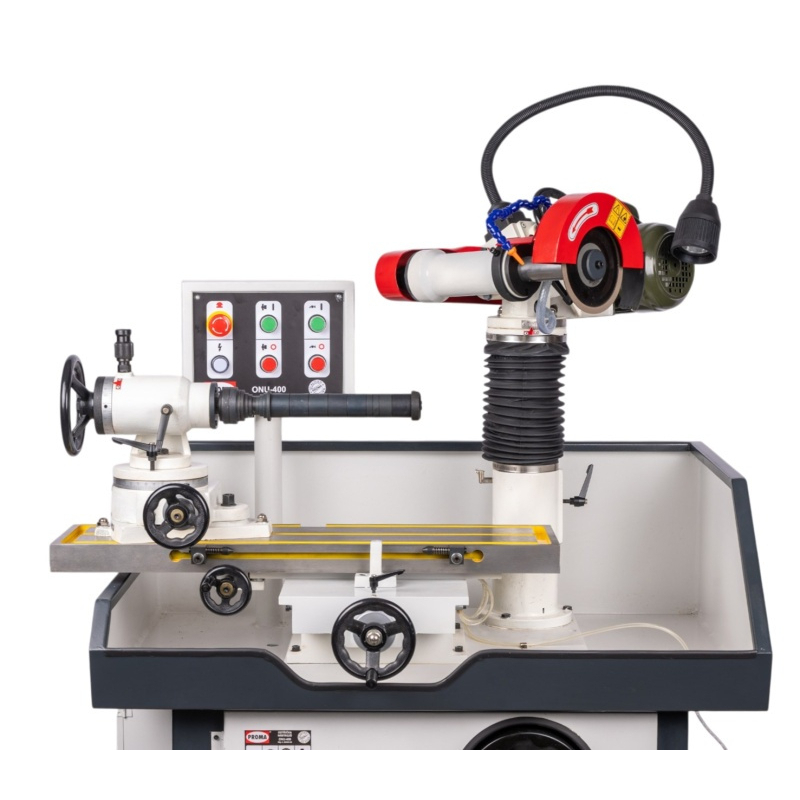

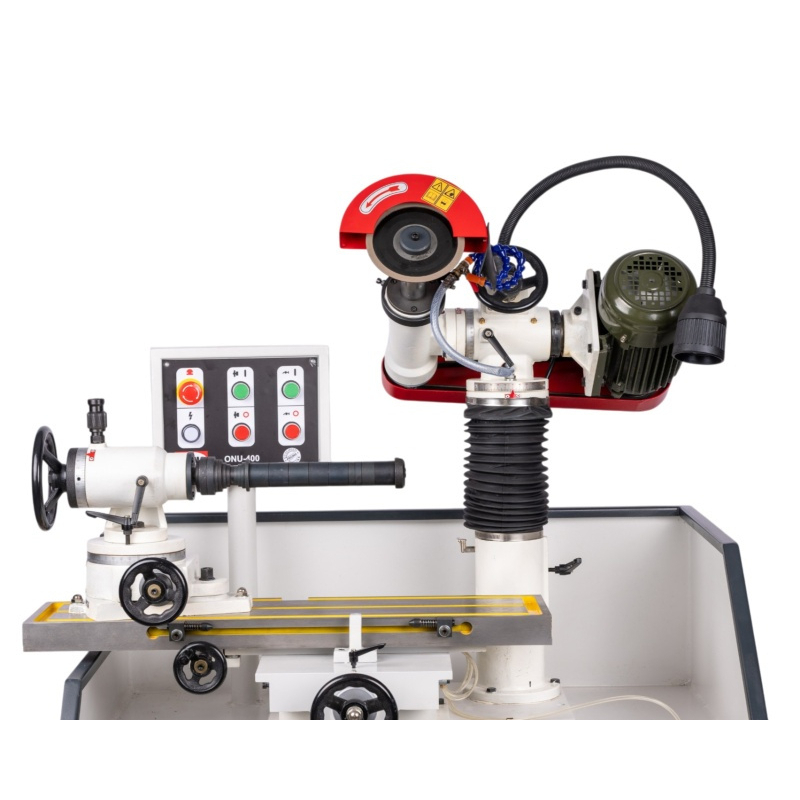

Brúsna jednotka umožňuje výškové aj uhlové nastavenie. Výškový rozsah vretenovej hlavy je 160 mm a pomáha prispôsobiť polohu kotúča výške upnutého nástroja. Uhlové nastavenie spolu s prípravkami umožňuje meniť vzájomnú polohu ostria a brúsneho materiálu podľa vykonávanej operácie.

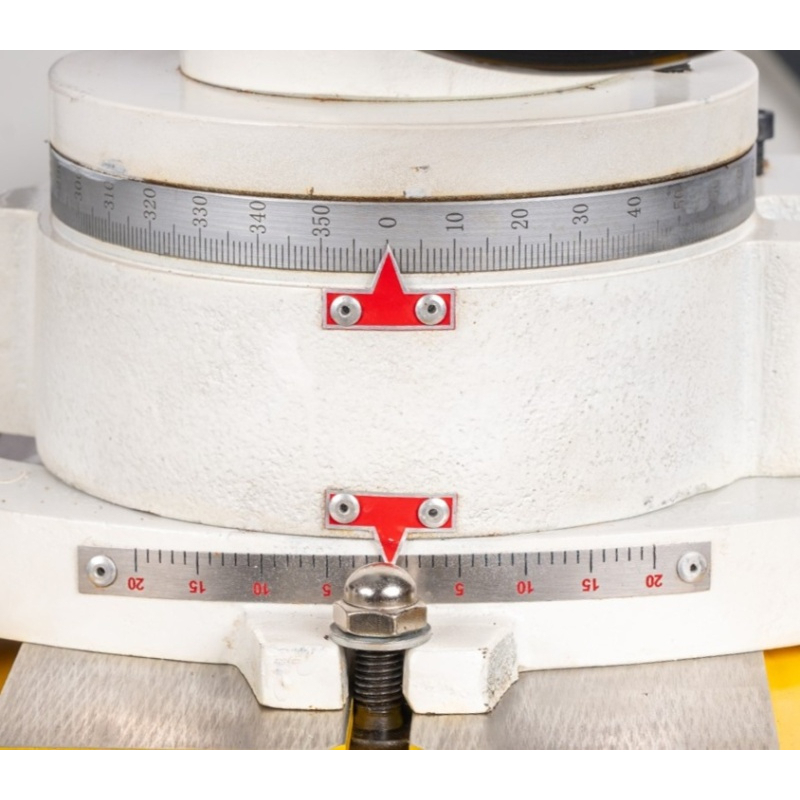

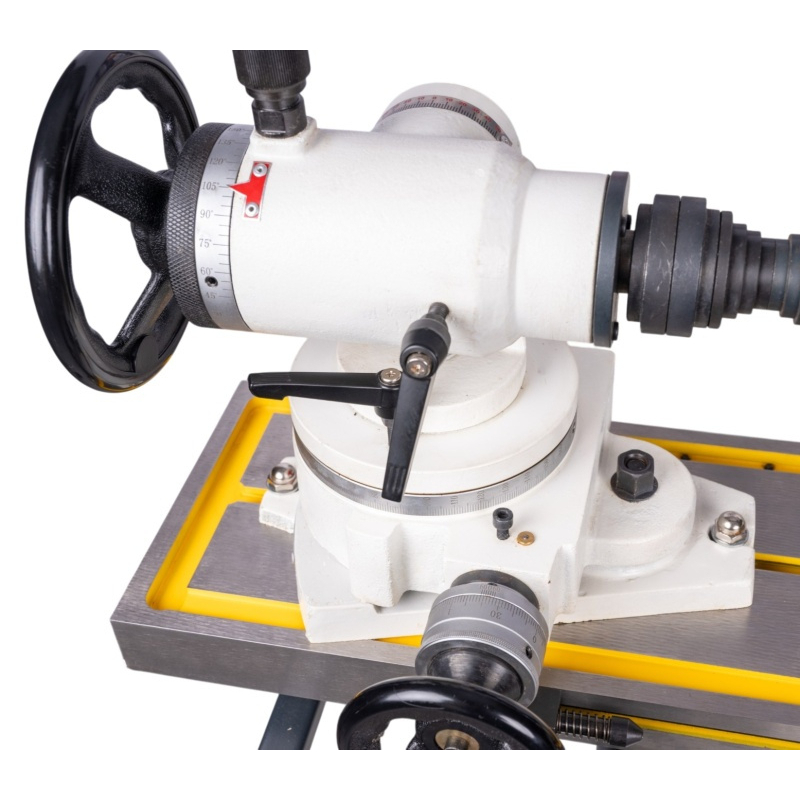

Prípravky sú vybavené možnosťami uhlového nastavenia a otočnými západkami. Ich prínos oceníte pri nastavovaní nástrojov s viacerými reznými hranami, keď potrebujete prehľadne nastaviť jednotlivé pracovné polohy. Konkrétne nastavenie vždy vychádza z geometrie brúseného nástroja; samotný výkon motora nenahrádza správne vedenie a upnutie.
Chladenie a osvetlenie priamo v súprave

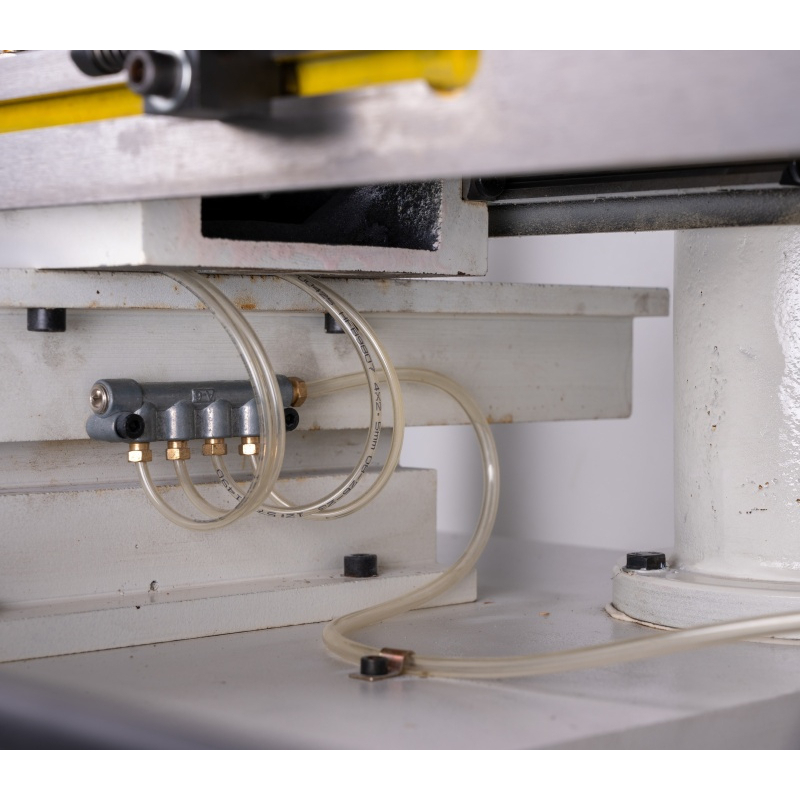

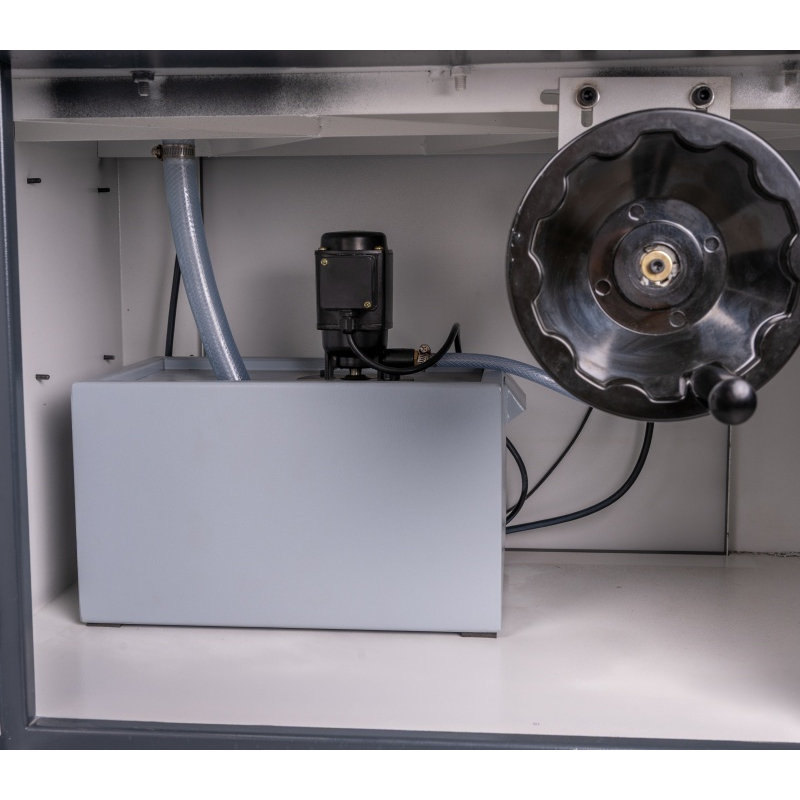

Chladiaci systém s nádržou s objemom 16 l dopĺňa samostatné čerpadlo s príkonom 40 W. Prívod chladiacej kvapaliny pomáha odvádzať teplo z miesta brúsenia. Pri brúsení je pritom dôležitá aj vhodná kombinácia brúsneho kotúča, materiálu nástroja a pracovného nastavenia.
Dodávané LED osvetlenie uľahčuje sledovanie kontaktu kotúča s ostrím a kontrolu polohy upínacieho prípravku. Svetlo priamo pri pracovnom priestore je užitočné najmä pri nastavovaní menších rezných hrán, kde môže obsluha alebo samotný nástroj zakryť bežné osvetlenie dielne.
Hlavné výhody
- Široké využitie: pílový kotúč, hobľovacie nože a rôzne druhy fréz.
- Lineárne vedenie: plynulý pozdĺžny pohyb pracovného stola.
- Nastaviteľná brúsna jednotka: prispôsobenie polohy kotúča brúsenému nástroju.
- Príslušenstvo v dodávke: vybavenie pre niekoľko skupín nástrojov.
- Chladiaci systém: nádrž a čerpadlo sú súčasťou výbavy.
- LED osvetlenie: lepší prehľad pri nastavovaní a brúsení.

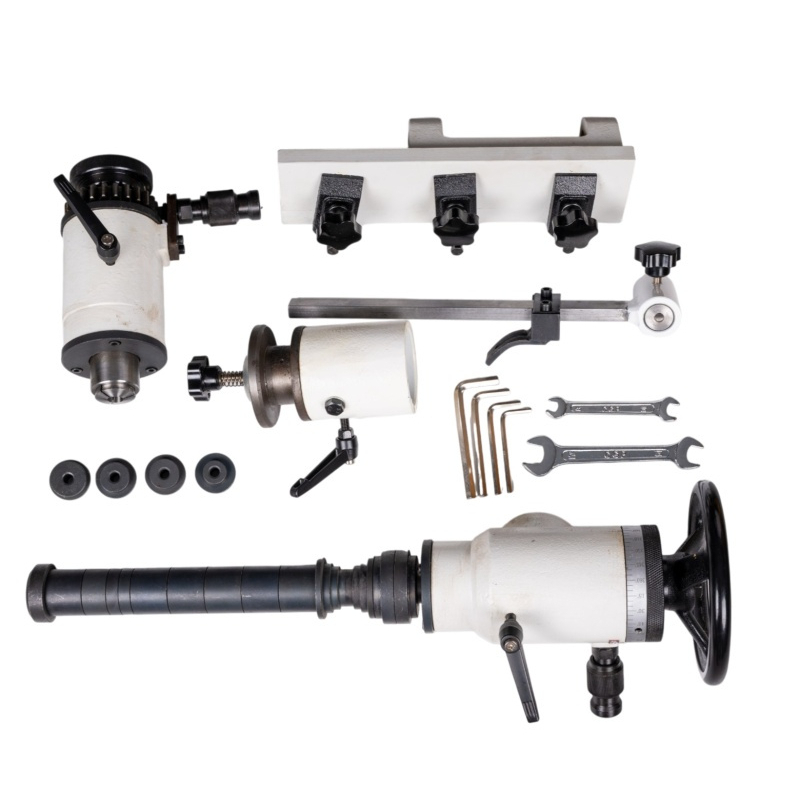

Obsah dodávky
- Univerzálna brúska na nástroje PROMA ONU-400.
- Prípravok na pílový kotúč s aretačným ramenom.
- Príruby pre pílový kotúče Ø 20, 22, 25 a 30 mm.

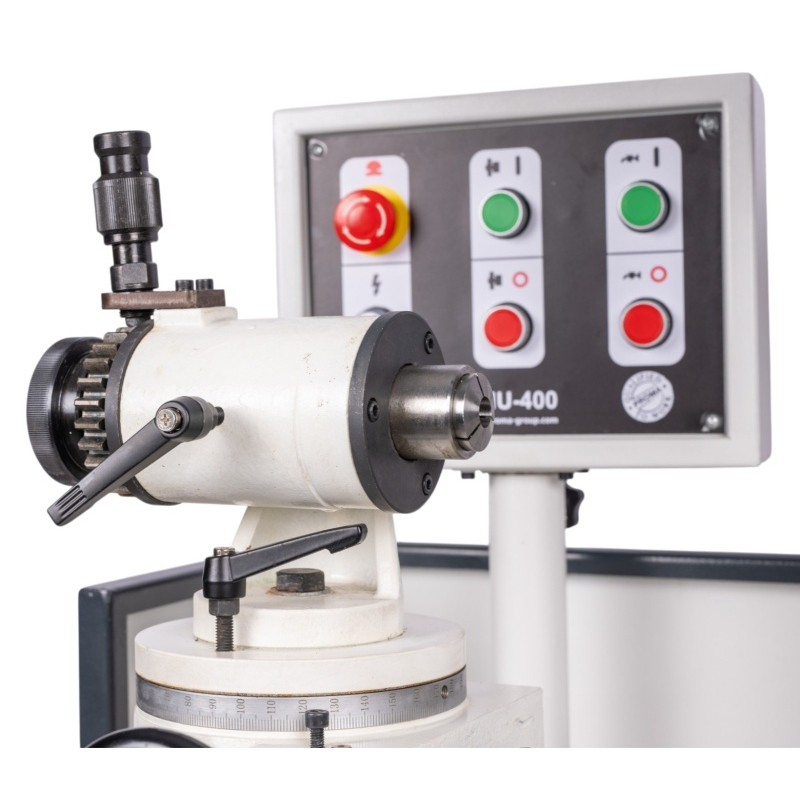

- Prípravok na nástroje so stopkou.
- Prípravok na hobľovacie hlavy a tvarové frézy s dĺžkou 300 mm.
- Prípravok na hobľovacie nože.
- Brúsny kotúč.
- Sada náradia.
- LED osvetlenie.
- Chladiaci systém s nádržou s objemom 16 l.
Technické parametre
| Napájacie napätie | 400 V |
|---|---|
| Príkon motora brúsneho kotúča | 550 W |
| Otáčky vretena | 3 700 ot./min |
| Rozsah priemerov pílových kotúčov | 90–630 mm |
| Maximálny priemer nástroja | 400 mm |
| Maximálna dĺžka brúsenia | 300 mm |
| Podĺžny posuv | 300 mm |
| Priečny posuv | 120 mm |
| Výškové nastavenie vretenovej hlavy | 160 mm |
| Rozmery pracovného stola | 785 × 205 mm |
| Príkon motora chladiaceho čerpadla | 40 W |
| Objem nádrže na chladiacu kvapalinu | 16 l |
| Hmotnosť stroja | 270 kg |
Čo je potrebné zohľadniť pri príprave pracoviska
Stroj ONU-400 vyžaduje pracovisko s napájaním 400 V a dostatočným priestorom na pohyb stola a manipuláciu s nástrojmi. Pri pílových kotúčoch zohľadnite aj s ich vonkajším priemerom pri upínaní. Pri rozmiestňovaní vybavenia zabezpečte prístup k ovládacím prvkom, prípravkom a nádrži na chladiacu kvapalinu, aby výmena naostreného nástroja nevyžadovala presúvanie okolného zariadenia.
Ďalšie stroje na údržbu nástrojov nájdete v kategórii ostatné brúsky. Pozrite si tiež ponuku značky PROMA. Základné súvislosti pri výbere brúsneho materiálu a ostrovacích prípravkov vysvetľuje poradňa Ako vybrať kotúčovú brúsku.
Často kladené otázky
Aké nástroje je možné brúsiť na ONU-400?
Stroj je určený pre pílový kotúče s tvrdokovovými doštičkami, hobľovacie nože a valcové, lamellové, tvarové aj stopkové frézy. Pre jednotlivé skupiny slúžia príslušné upínacie prípravky.
Je brúsny kotúč súčasťou dodávky?
Áno, brúsny kotúč je súčasťou dodávky spolu s upínacími prípravkami, sadou náradia, LED osvetlením a chladiacim zariadením.
Musím si dokúpiť chladiaci systém?
Nie, chladiace zariadenie s nádržou s objemom 16 litrov je súčasťou výbavy stroja.
Je možné brúsku pripojiť na 230 V?
ONU-400 je určená pre napájacie napätie 400 V. Pracovisko musí mať zodpovedajúce elektrické pripojenie.
