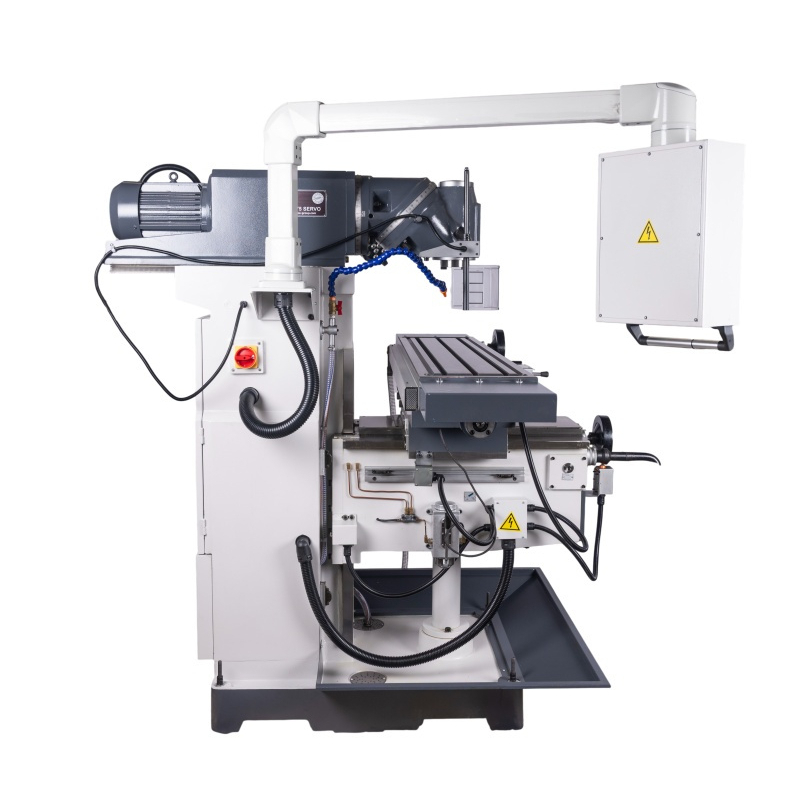

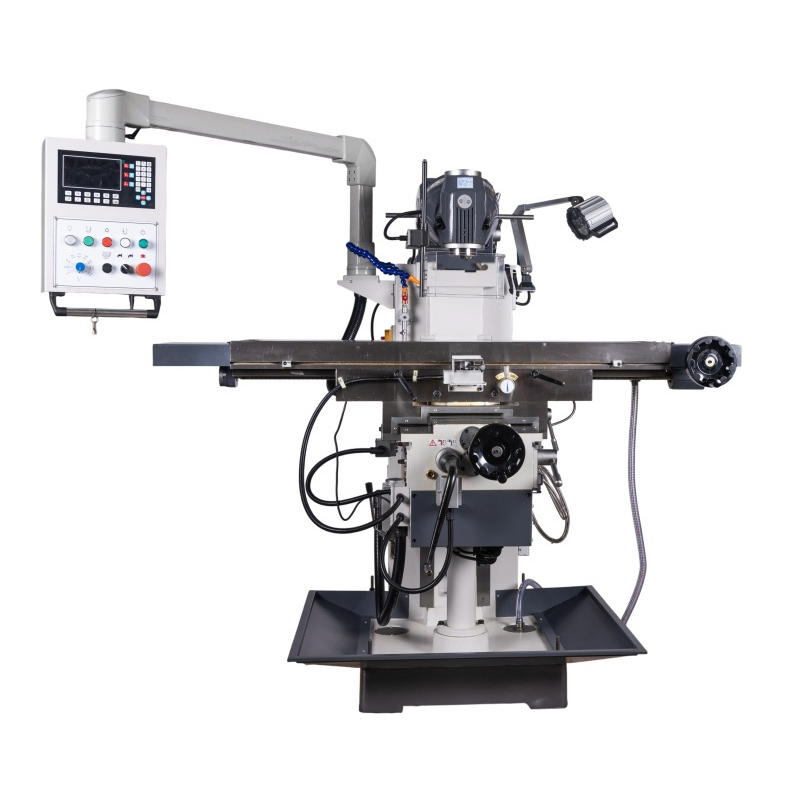

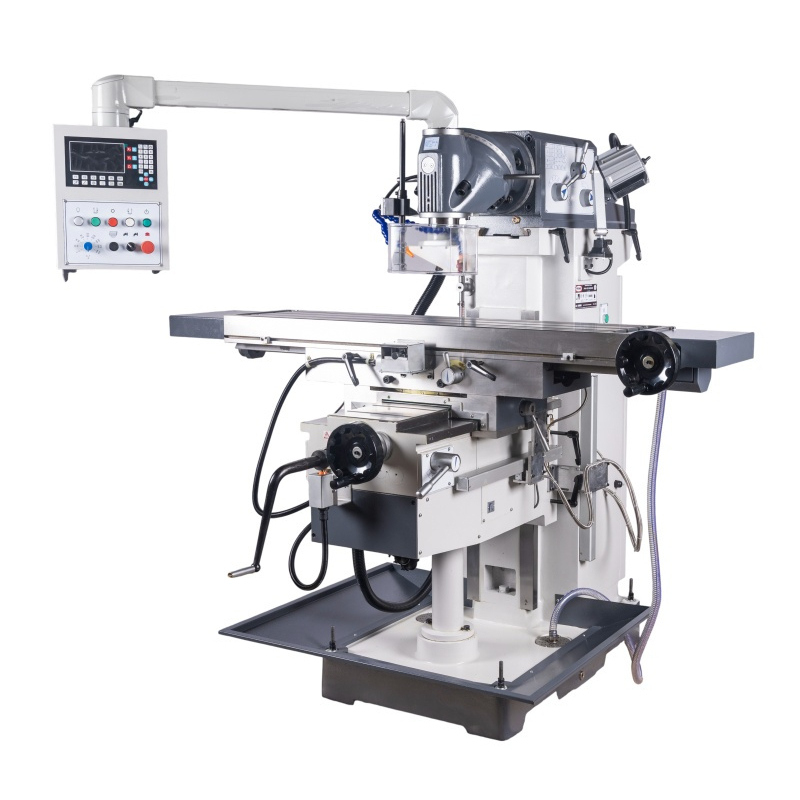

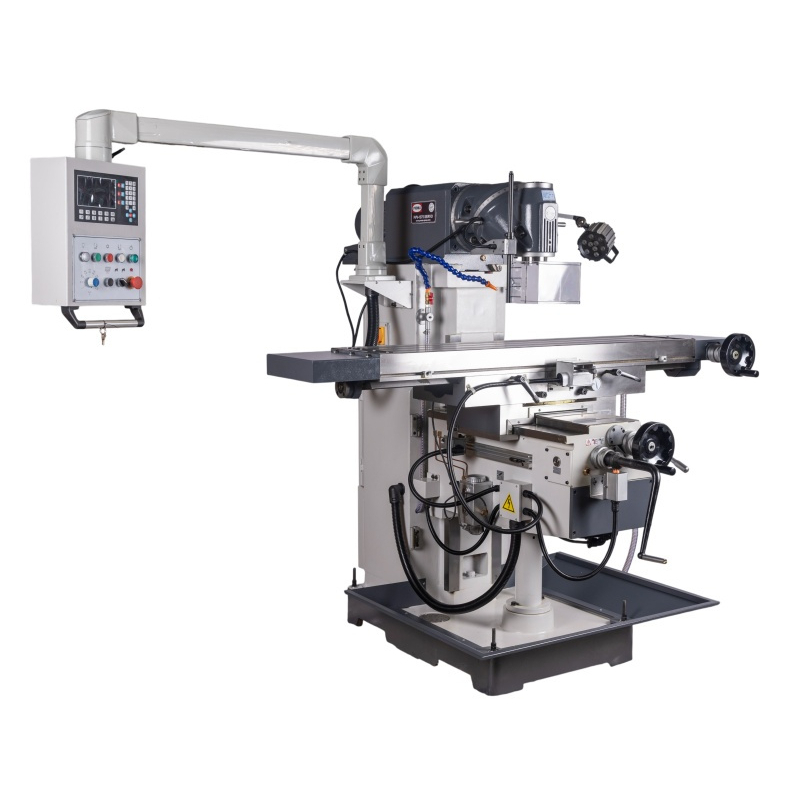

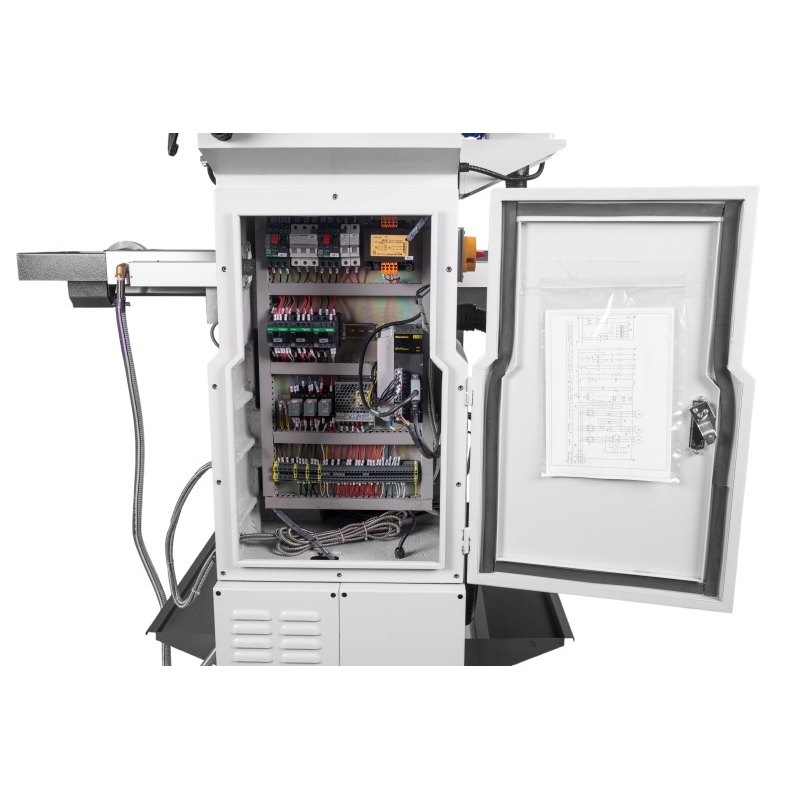

PROMA FVV-1375 Servo je univerzálna frézka na obrábanie ocele, liatiny a neželezných kovov. Spája masívnu liatinovú konštrukciu, nastaviteľnú frézovaciu hlavu a strojové posuny aj rýchloposuny vo všetkých troch osiach. Nachádza uplatnenie v nástrojárňach, údržbe a výrobných dielňach pri spracovaní rôznorodých súčiastok.
Hlavný motor má výkon 3 kW a vreteno ponúka 11 prevodových stupňov v rozsahu 45–1 660 ot./min. Krížový stôl s rozmermi 1 370 × 300 mm unesie zaťaženie až 300 kg. Podélny posuv 1 000 mm poskytuje priestor na obrábanie dlhších plôch, zatiaľ čo digitálne meranie osí X, Y a Z uľahčuje nastavenie a sledovanie polohy.
Univerzálne využitie pri výrobe a opravách
Stroj FVV-1375 Servo využijete pri frézovaní rovinných plôch, drážok, osadzovaní a ďalších prvkov strojných súčiastok. Je vhodný pre pracoviská, kde sa striedajú rozmery obrobkov a charakter zákaziek: od úpravy jednotlivých dielov až po výrobu prípravkov. Pre dosiahnutie výsledku je okrem nastavenia stroja rozhodujúci aj správny výber frézy a pevné upnutie obrobku.

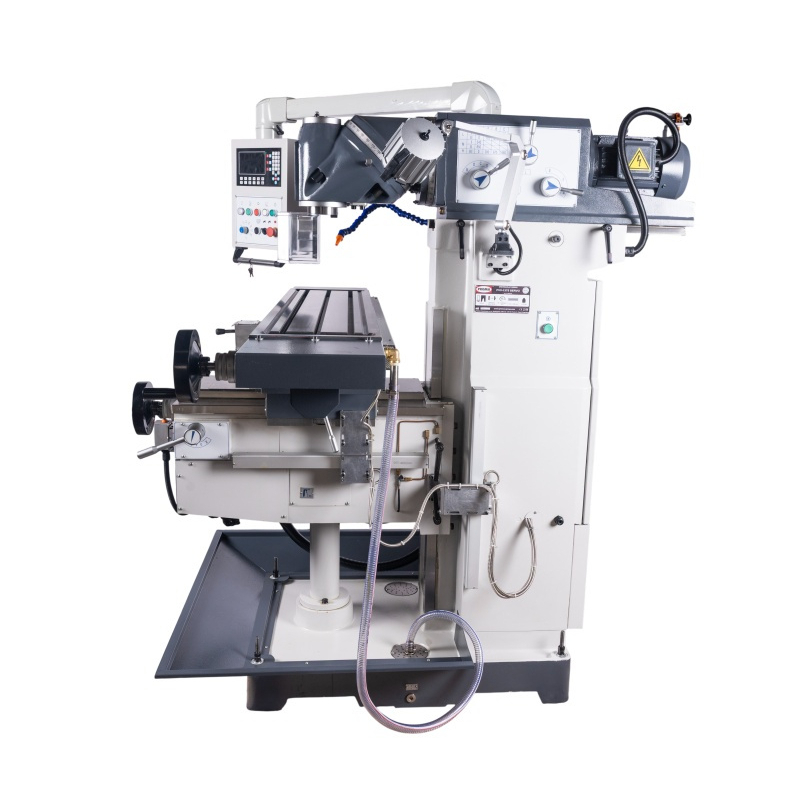

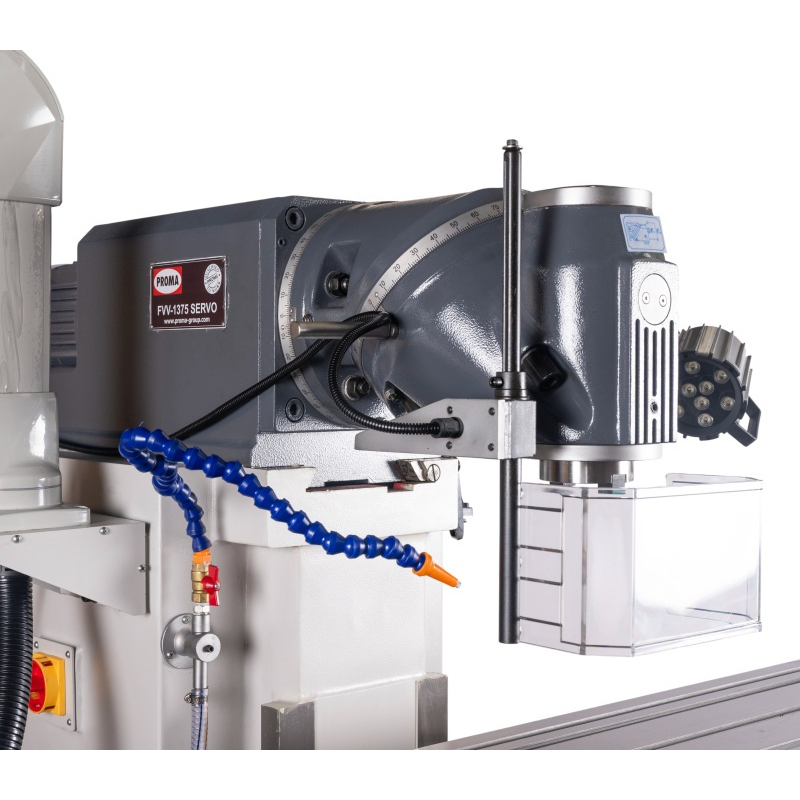

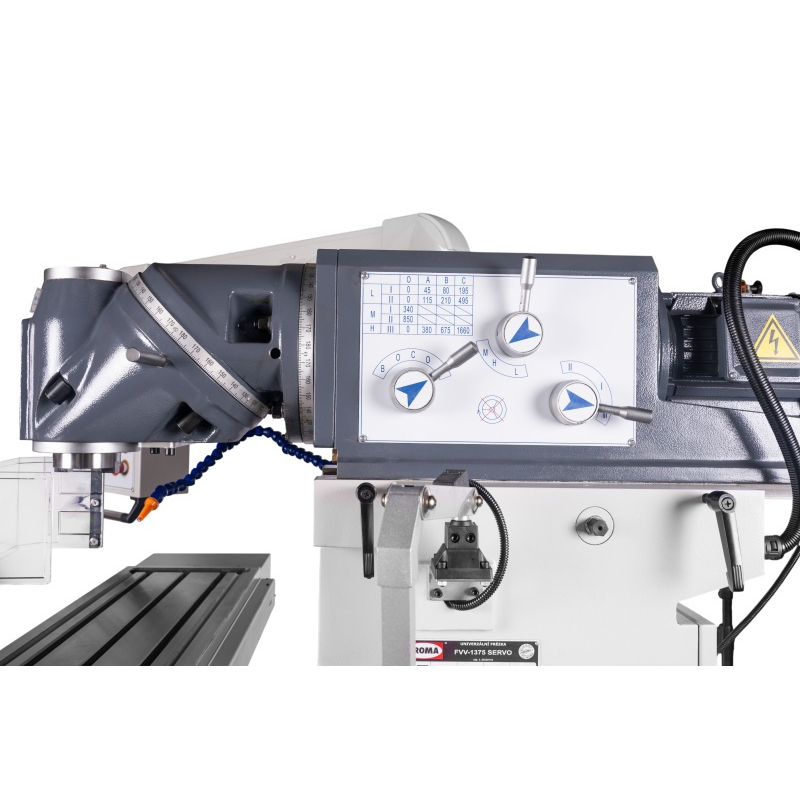

Frézovacia hlava otočná o 360° a nastaviteľné horné rameno rozširujú možnosti prístupu nástroja k obrábanej ploche. Zmenu polohy hlavy využijete tam, kde potrebujete prispôsobiť orientáciu nástroja konkrétnej operácii. Nastaviteľná geometria pracoviska je praktická najmä pri obrábaní rôzne tvarovaných dielov.
Servopohony v troch osiach

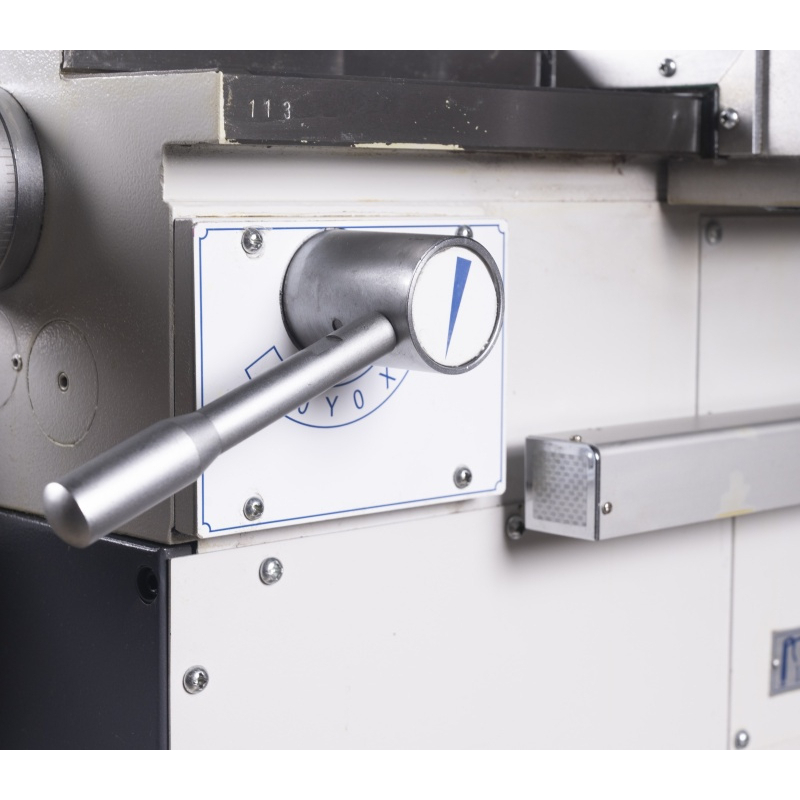

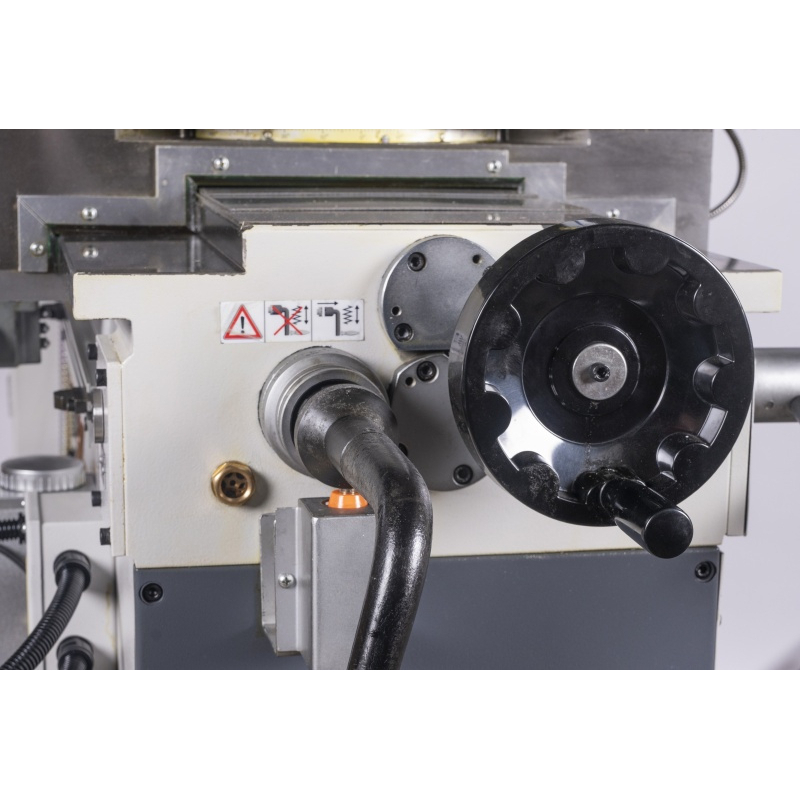

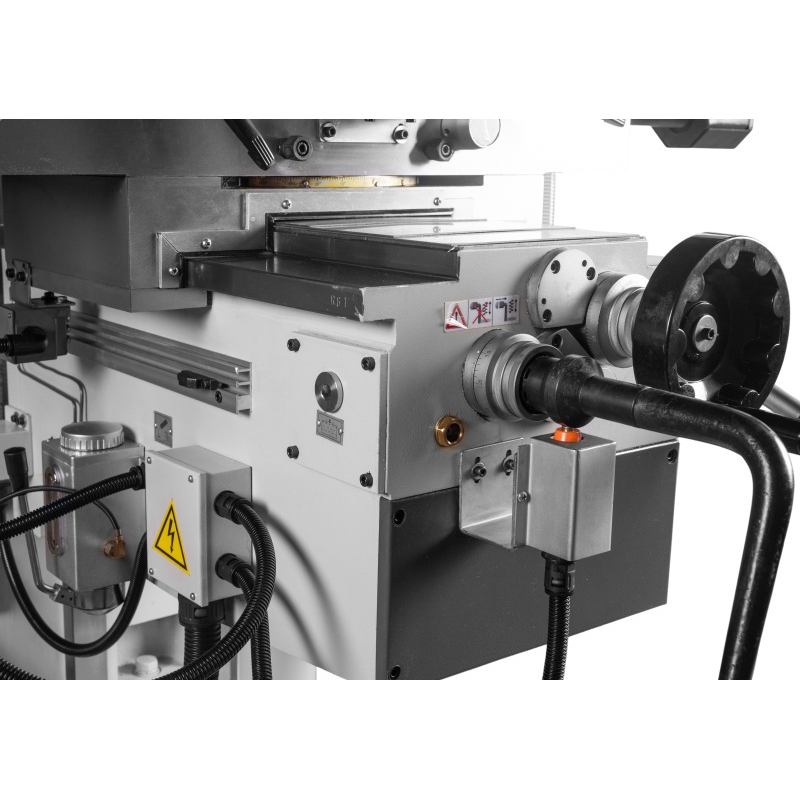

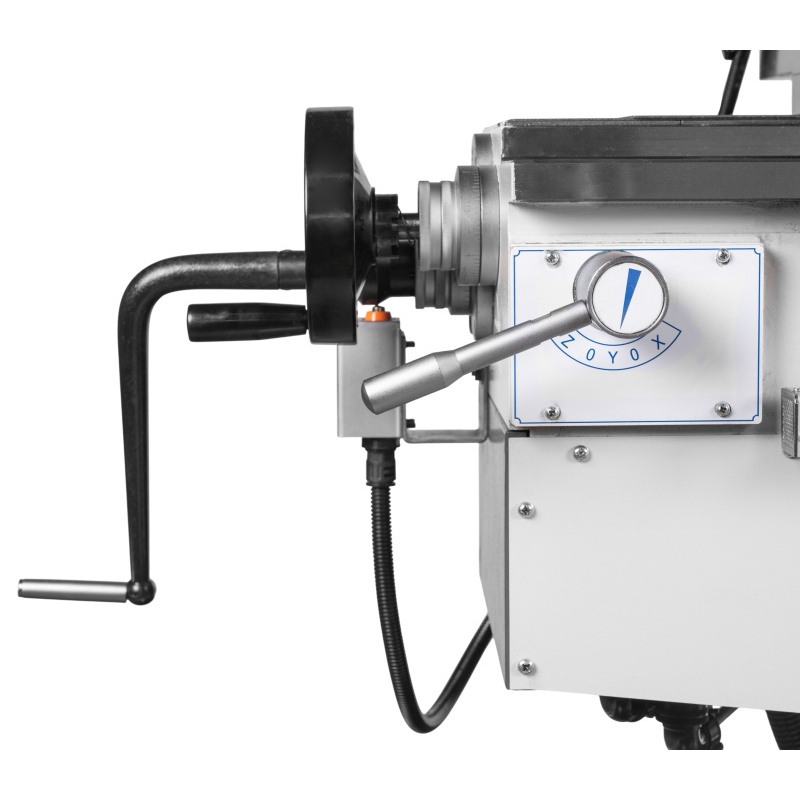

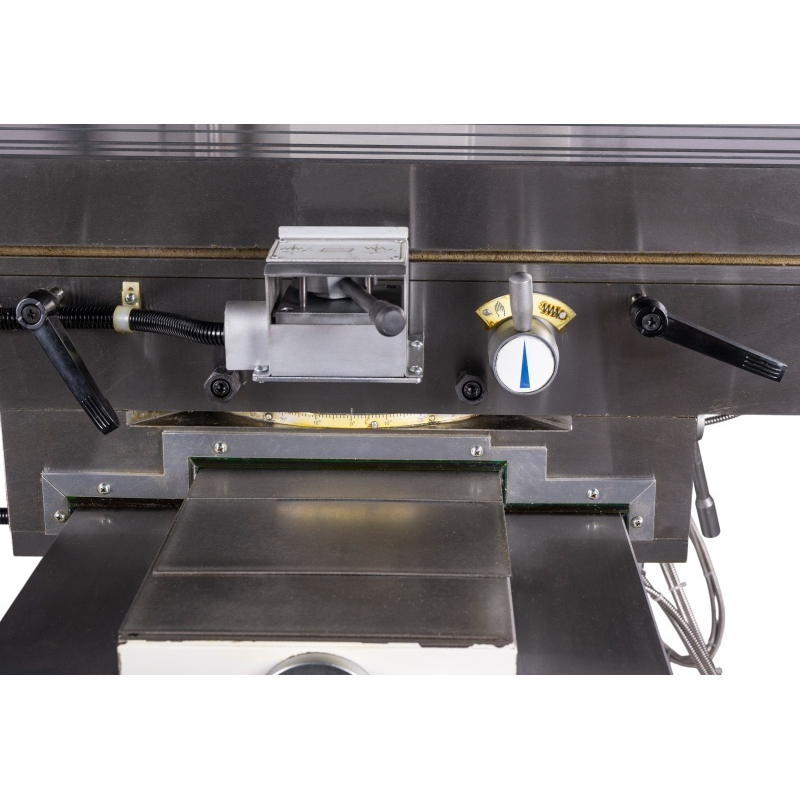

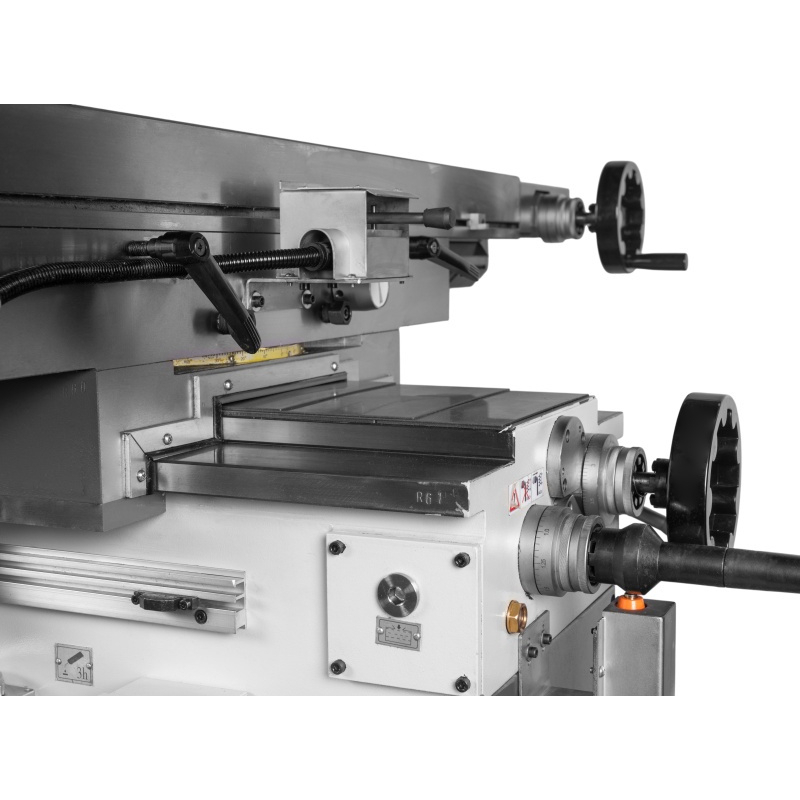

Pohonný mechanizmus využíva servomotor s výkonom 1,5 kW a krútiacim momentom 10 Nm. Pohyb stroja je k dispozícii v pozdĺžnom smere, priečne aj zvisle, takže obsluha nemusí celý pracovný zdvih zabezpečovať ručným otáčaním ovládacích koliesok. Ovládanie pozdĺžneho posuvu je umiestnené na prednej strane stola.
Pracovné posuny v osiach X a Y je možné nastaviť v rozsahu 30–830 mm/min, zvislý posun v rozsahu 23–625 mm/min. Na presuny mimo rez slúžia rýchloposuny. Oddelenie pracovného posunu a rýchleho presunu pomáha skrátiť čas potrebný na prechod medzi jednotlivými fázami obrábania.

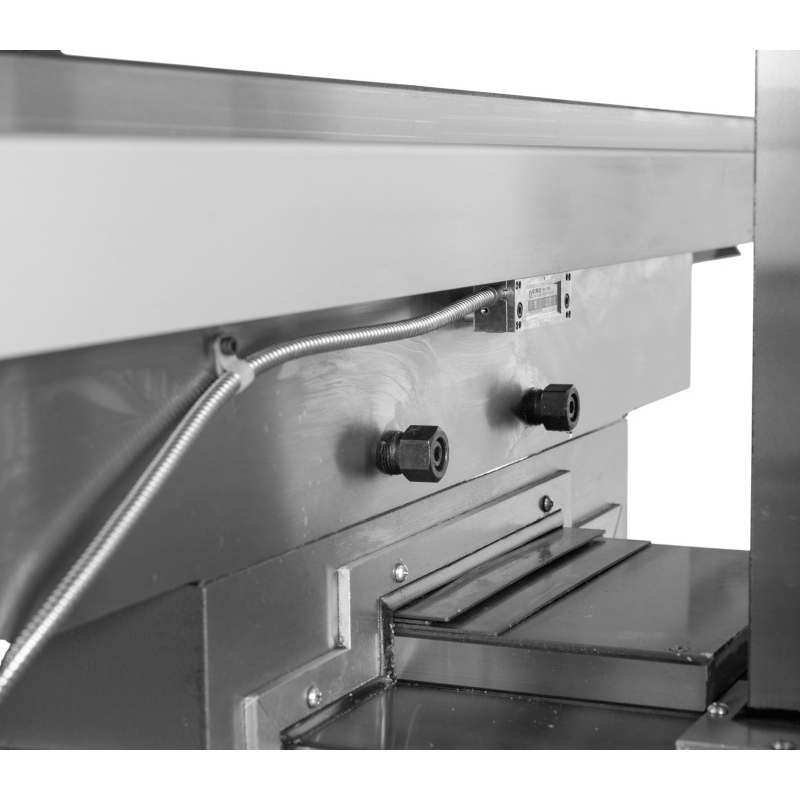

Digitálne meranie všetkých troch osí poskytuje prehľad o polohe pri nastavovaní rozmerov a návrate na pracovisko. Otočný ovládací panel je možné prispôsobiť polohe obsluhy. Toto vybavenie oceníte pri zákazkách, ktoré vyžadujú časté zmeny nastavenia alebo postupné obrábanie viacerých plôch.
Pracovný stôl a využiteľný priestor
Krížový stôl je vybavený T-drážkami s rozmerom 14 mm na upevnenie vhodných upínacích prvkov. Zdvihy sú 1 000 mm v osi X, 360 mm v osi Y a 400 mm v osi Z. Pri plánovaní zákazky preto zohľadňujte nielen rozmery stola, ale aj potrebnú dráhu nástroja voči obrobku.
Vertikálna vzdialenosť vretena od stola je nastaviteľná v rozsahu 210–805 mm. Do tohto priestoru sa musí zmestiť obrobok, upínací prípravok aj nástroj s držiakom. Maximálne zaťaženie stola 300 kg je potrebné vzťahovať na celú niesťú zostavu, teda vrátane použitého zveráka alebo ďalších upínacích prvkov.
Masívna konštrukcia, mazanie a chladenie

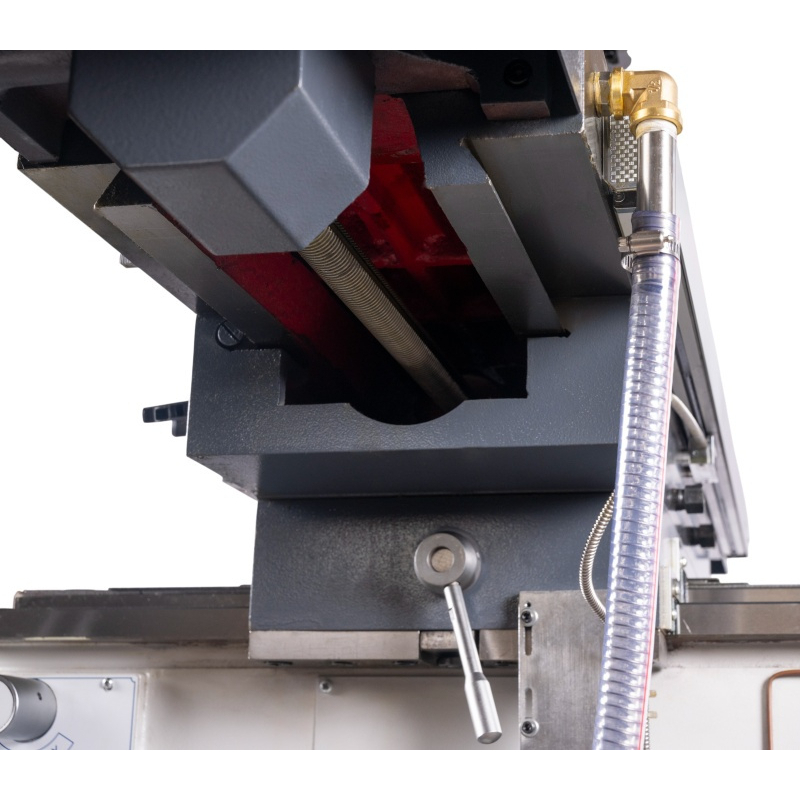

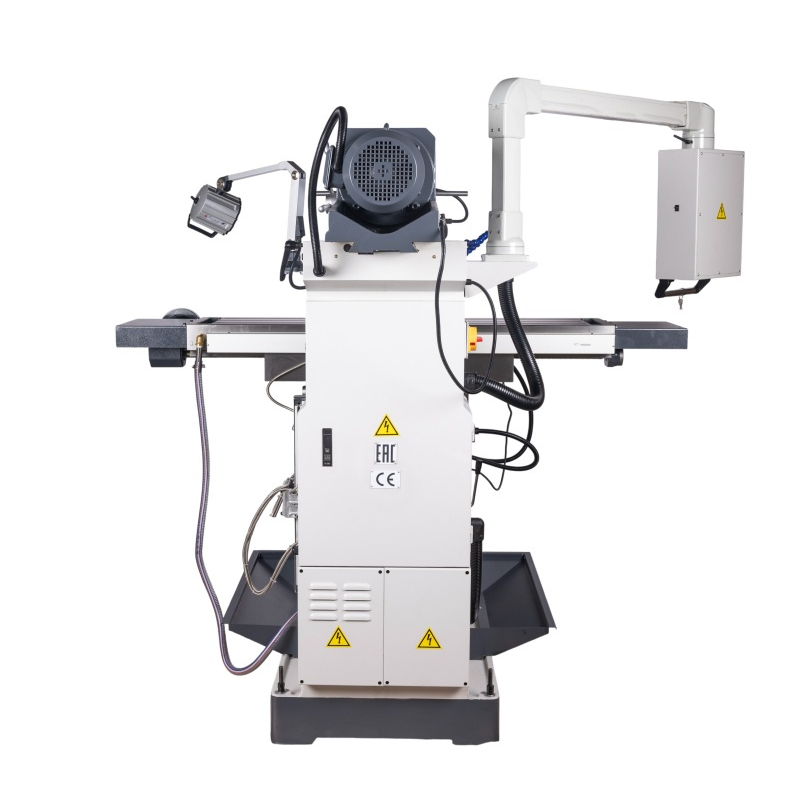

Liatinová základňa tvorí stabilnú oporu stroja. Rozmerné pravouhlé brúsené vedenia osí X a Y podporujú tuhosť pri pohybe stola. Prevodovka využíva brúsené ozubené kolesá, ktoré pracujú v olejovom kúpeli.

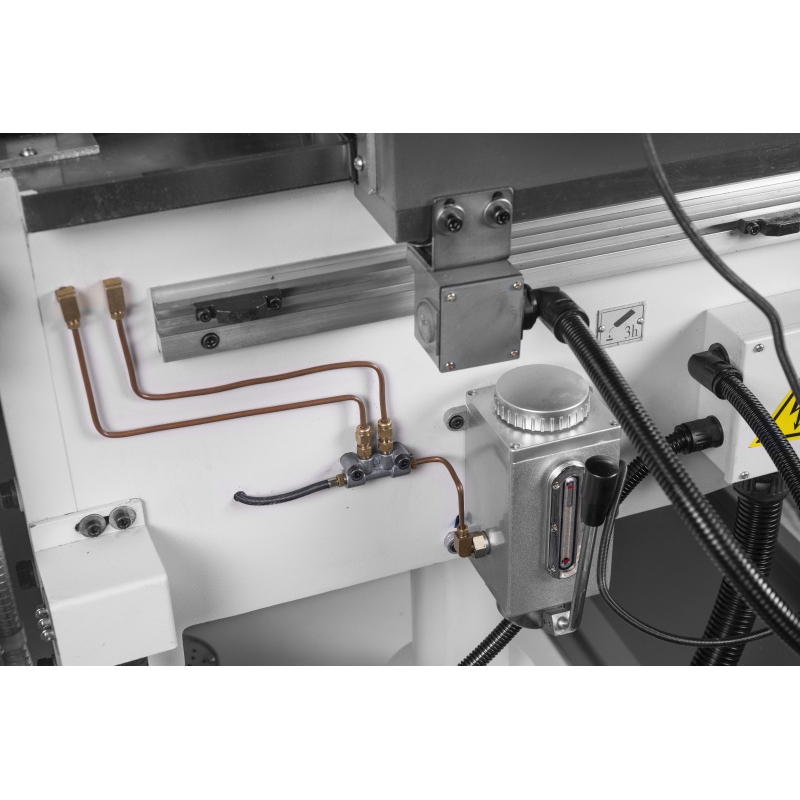

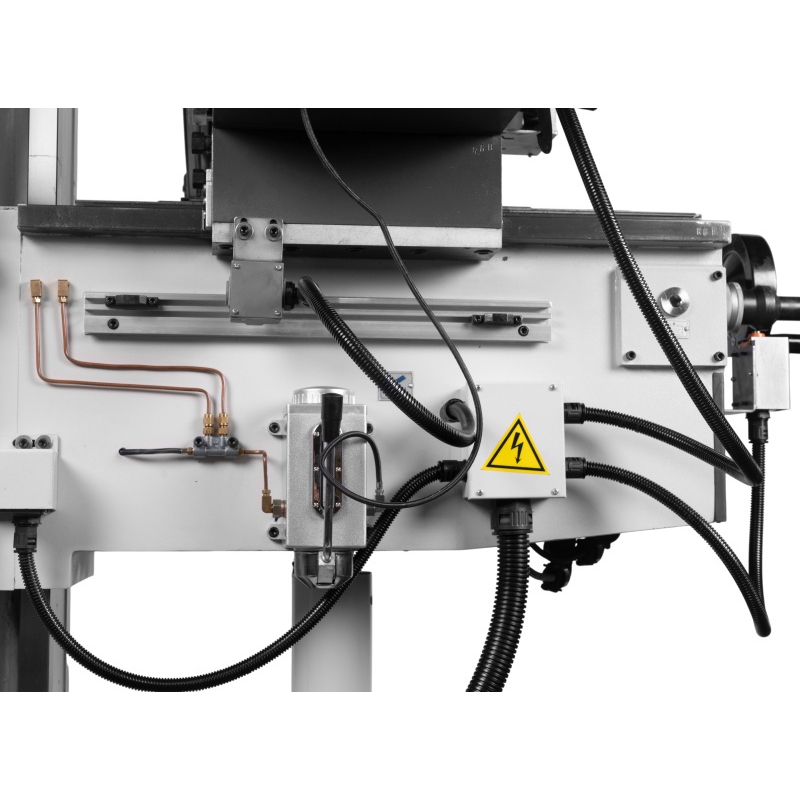

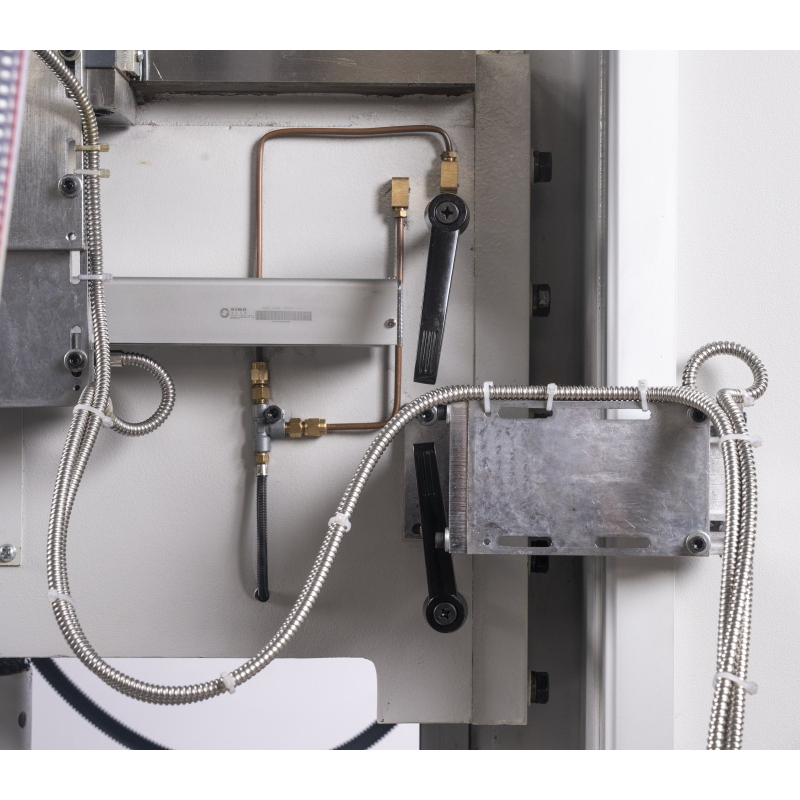

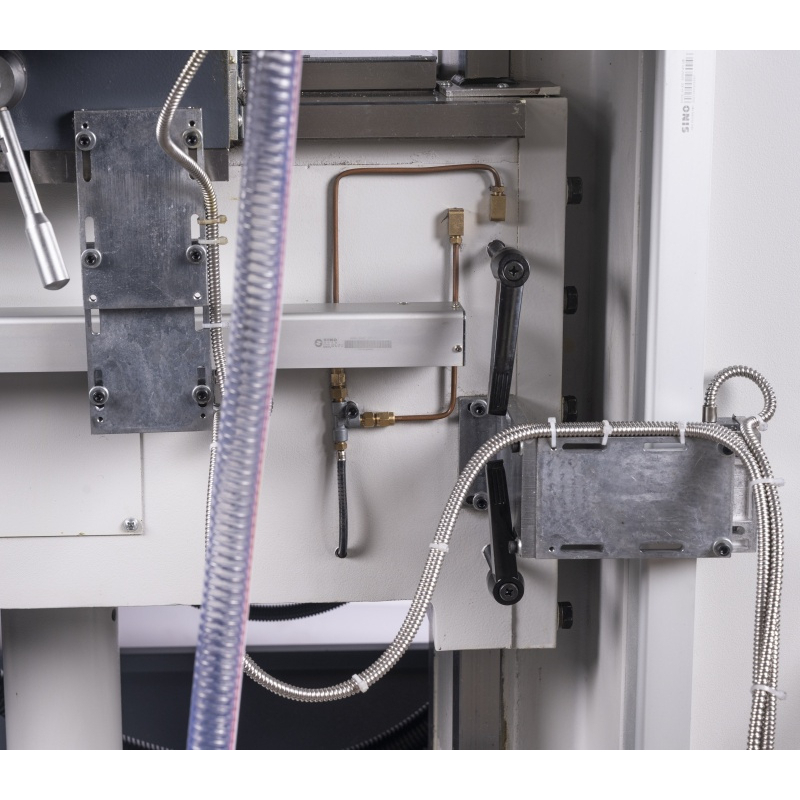

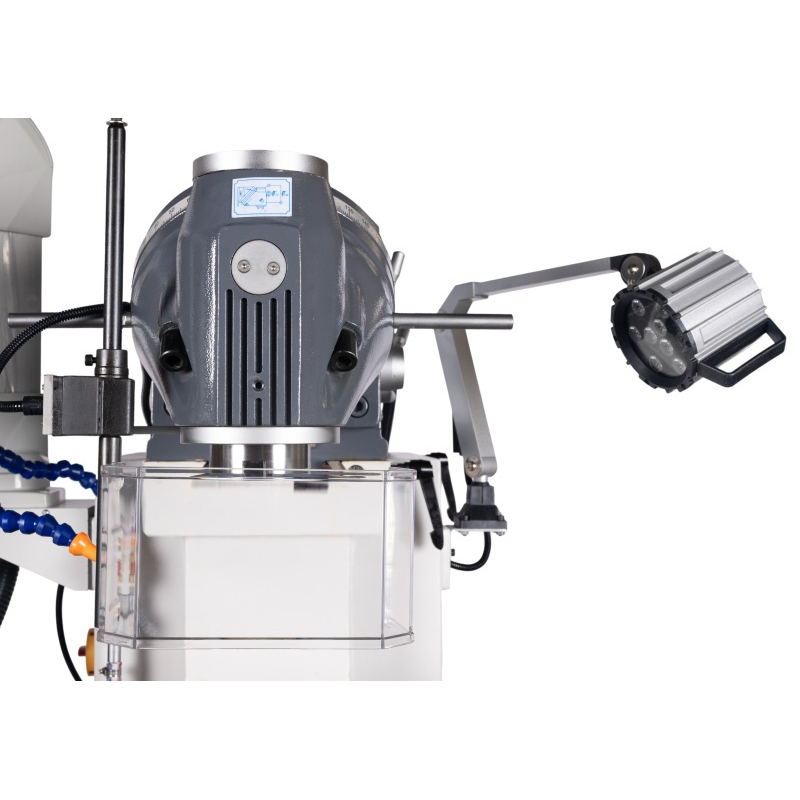

Súčasťou stroja je centrálne mazanie vodiacich plôch, ktoré sústreďuje ich mazanie do spoločného systému. Chladiace zariadenie s prietokom 25 l/min dopĺňa vaňa na chladiacu kvapalinu. LED pracovné osvetlenie pomáha zlepšiť prehľadnosť miesta obrábania a ochranné kryty oddeľujú pracovný priestor.
Hlavné výhody
- Posuvy stroja v osiach X, Y a Z na vedenie obrobku pri pozdĺžnych, priečnych aj zvislých pohyboch.
- Rýchloposuny v troch osiach na presun medzi pracovnými polohami.
- Trojosej digitálny merací systém pre prehľadnejšie nastavenie polohy.
- Stôl 1 370 × 300 mm s T-drážkami a pozdĺžnym posuvom 1 000 mm.
- Otočná frézovacia hlava a nastaviteľné rameno na prispôsobenie stroja zamýšľanej operácii.
- Chladenie, centrálne mazanie a LED osvetlenie ako súčasť štandardnej výbavy.

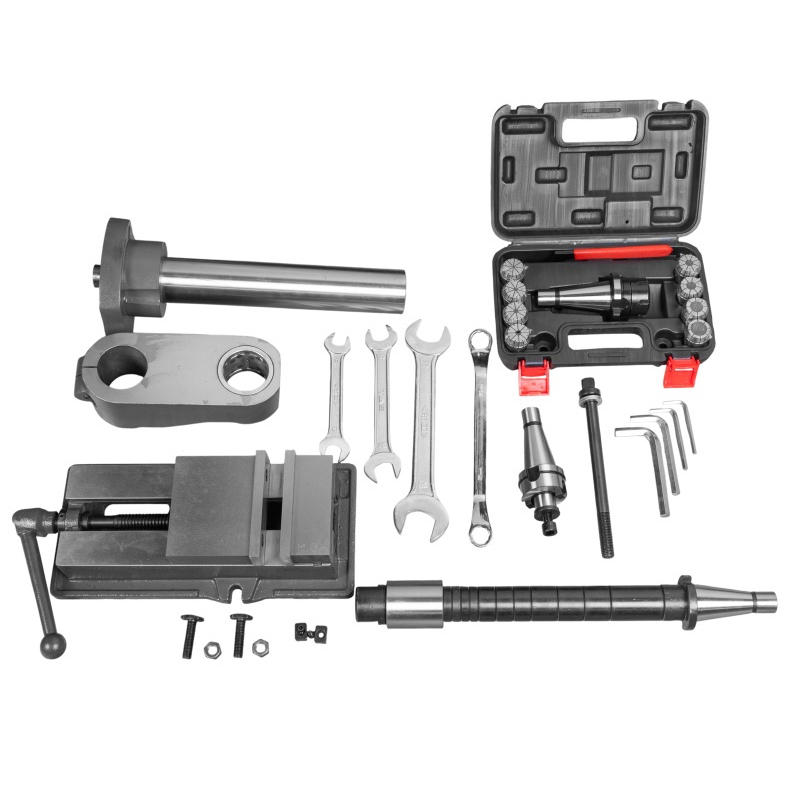

Obsah dodávky a štandardná výbava
- Univerzálna frézka PROMA FVV-1375 Servo.
- Digitálne meranie osí X, Y a Z.
- Posuvy stroja a rýchloposuvy vo všetkých troch osiach.
- Upínací skrutka M16 vo vretene.
- Redukcie ISO40/MK4, ISO40/MK3 a ISO40/MK2.
- Chladiaci systém a vaňa na chladiacu kvapalinu.
- Centrálne mazanie osí X, Y a Z.
- LED pracovné osvetlenie a ochranné kryty.
- Servisné a obslužné náradie.
Voliteľne je možné doplniť frézovacie nástroje, upínanie do upínacích čelustí, vyvŕtavaciu hlavicu, deliace zariadenie alebo otočný stôl. Tieto položky sa objednávajú samostatne podľa zamýšľanej práce. Pri zostavovaní výbavy zohľadnite rozmery upnutia a priestor, ktorý príslušenstvo zaberie nad pracovným stolom.
Technické parametre
| Napájanie | 400 V |
|---|---|
| Výkon hlavného motora | 3 kW |
| Výkon servomotora posuvu | 1,5 kW |
| Krútiaci moment servomotora | 10 Nm |
| Rozmery pracovného stola | 1 370 × 300 mm |
| Maximálne zaťaženie stola | 300 kg |
| Veľkosť T-drážky | 14 mm |
| Otáčky vretena | 45–1 660 ot./min |
| Počet prevodových stupňov | 11 |
| Otočenie frézovacej hlavy | 360° |
| Posuv osy X | 1 000 mm |
| Posuv osy Y | 360 mm |
| Posun osy Z | 400 mm |
| Vertikálna vzdialenosť vretena od stola | 210–805 mm |
| Výsuv | 305–805 mm |
| Pracovný posuv osy X | 30–830 mm/min |
| Pracovný posuv osy Y | 30–830 mm/min |
| Pracovný posuv osy Z | 23–625 mm/min |
| Rýchly posuv osí X a Y | 1 000 mm/min |
| Rýchly posuv osi Z | 750 mm/min |
| Prúdenie chladiaceho zariadenia | 25 l/min |
| Digitálne meranie | 3 osy – X, Y a Z |
| Hmotnosť stroja | 1 700 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje na podobné použitie nájdete v kategórii nástrojárske frézky. Môžete si prezrieť aj ďalšie stroje značky PROMA. Porovnanie pracovných rozsahov a výbavy vám pomôže článok Ako vybrať frézu na kov.
Často kladené otázky
Má fréza strojný posuv vo všetkých troch osiach?
Áno. Štandardná výbava zahŕňa strojové posuvy aj rýchloposuvy v osiach X, Y a Z. Súčasťou je aj trojosové digitálne meranie.
Aký veľký a ťažký obrobok je možné upnúť?
Stôl má rozmery 1 370 × 300 mm a maximálne zaťaženie 300 kg. Konkrétne možnosti závisia aj od spôsobu upnutia, pojezdov a priestoru pre nástroj. Do zaťaženia zahrňte aj upínacie prípravky.
Je chladiace zariadenie súčasťou dodávky?
Áno. Frézka sa dodáva s chladiacim zariadením a vanou na chladiacu kvapalinu. Nechýba ani LED osvetlenie pracovnej plochy a centrálne mazanie.
Aké napájanie stroj vyžaduje?
PROMA FVV-1375 Servo je určená na napájanie 400 V. Pri príprave pracoviska počítajte s príslušným elektrickým prípojom a odborným zapojením stroja.
