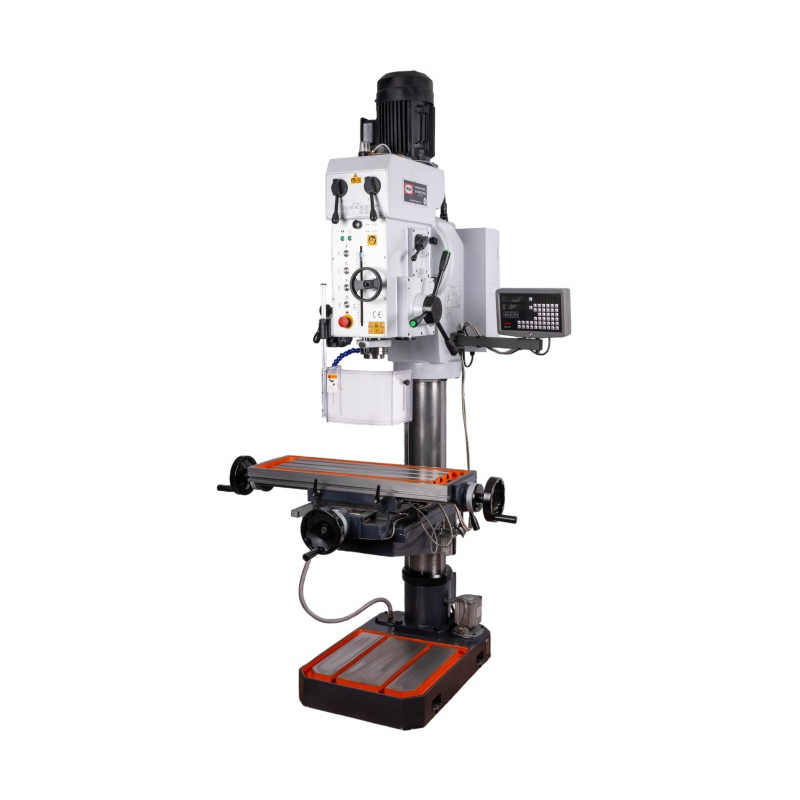

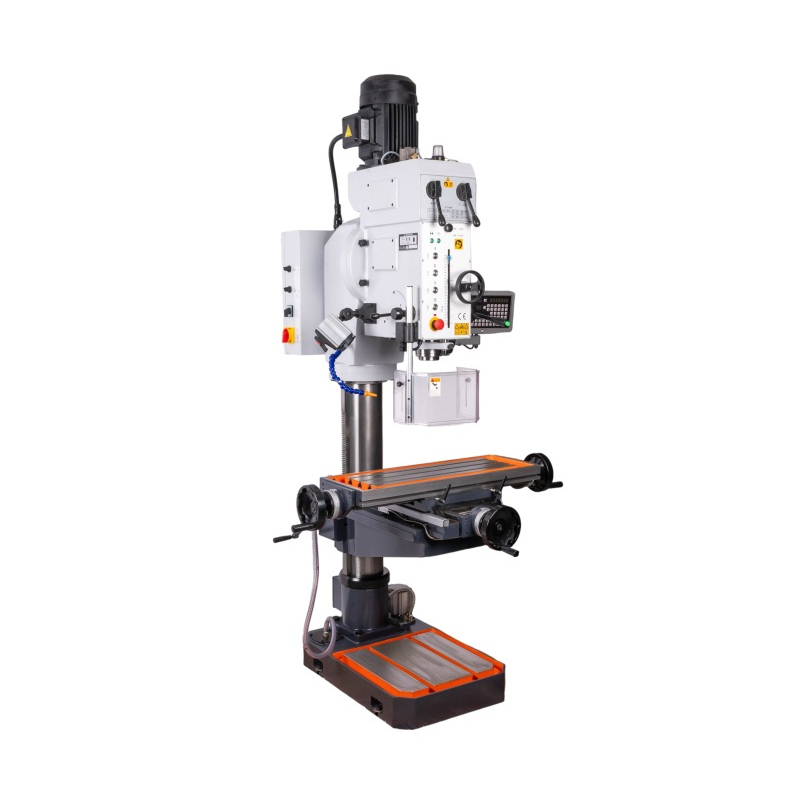

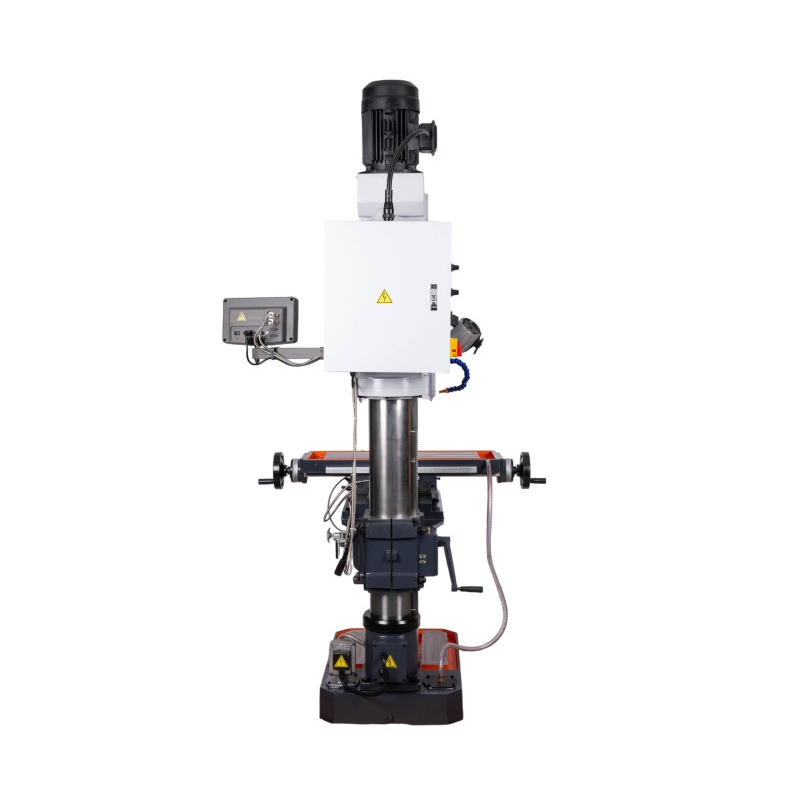

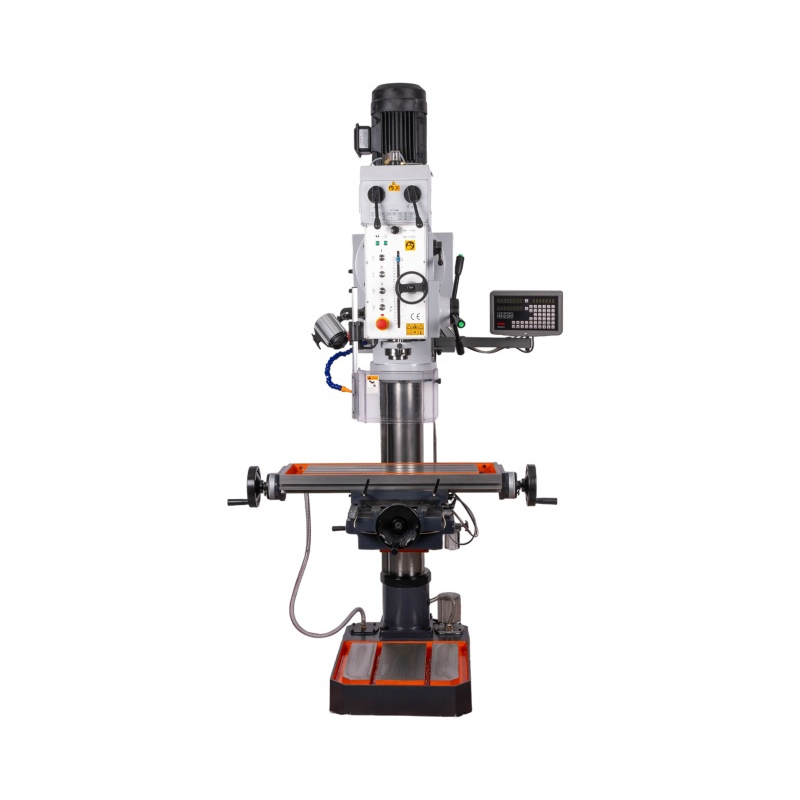

PROMA SI-1850CT/400 je stĺpová vŕtačka s prevodovkou určená pre zámočnícke dielne, údržbu a výrobné prevádzky, ktoré potrebujú vŕtať väčšie otvory a pohodlne nastavovať polohu obrobku. Ponúka maximálny priemer vŕtania 50 mm do ocele a 60 mm do liatiny. Krížový stôl, digitálne meranie dvoch osí a automatický posuv vretena sú súčasťou základnej výbavy.
Dvojrýchlostný motor s výkonom 2 200 / 2 800 W poháňa vreteno prostredníctvom mechanickej prevodovky. Dvanásť rýchlostných stupňov pokrýva rozsah 52–2 050 ot./min, takže si môžete vybrať otáčky podľa priemeru nástroja, materiálu a vykonávanej operácie. Stroj vyžaduje napájanie 400 V.
Krížový stôl na polohovanie upnutého dielu

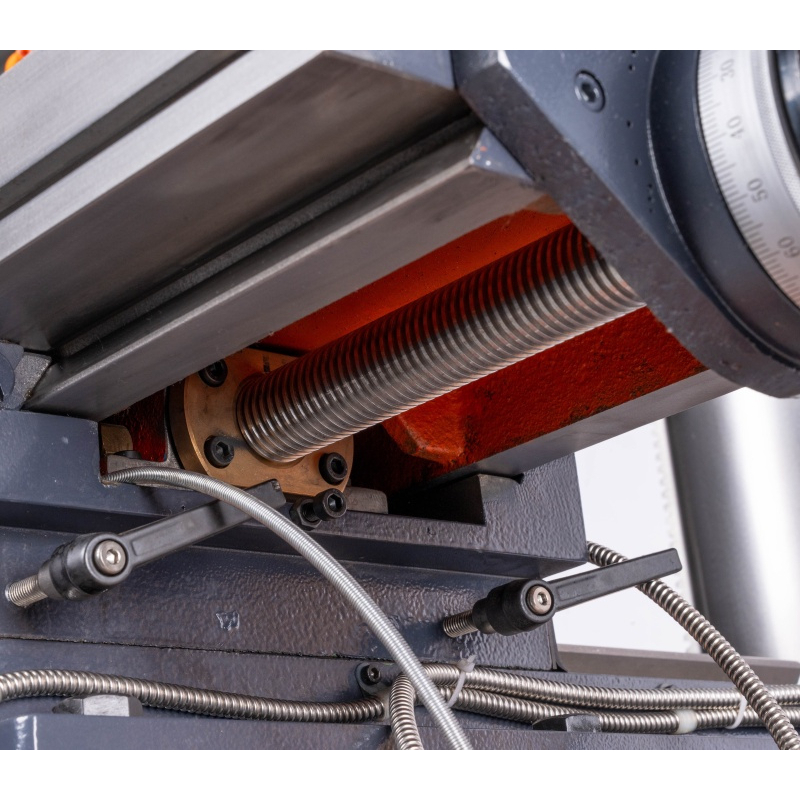

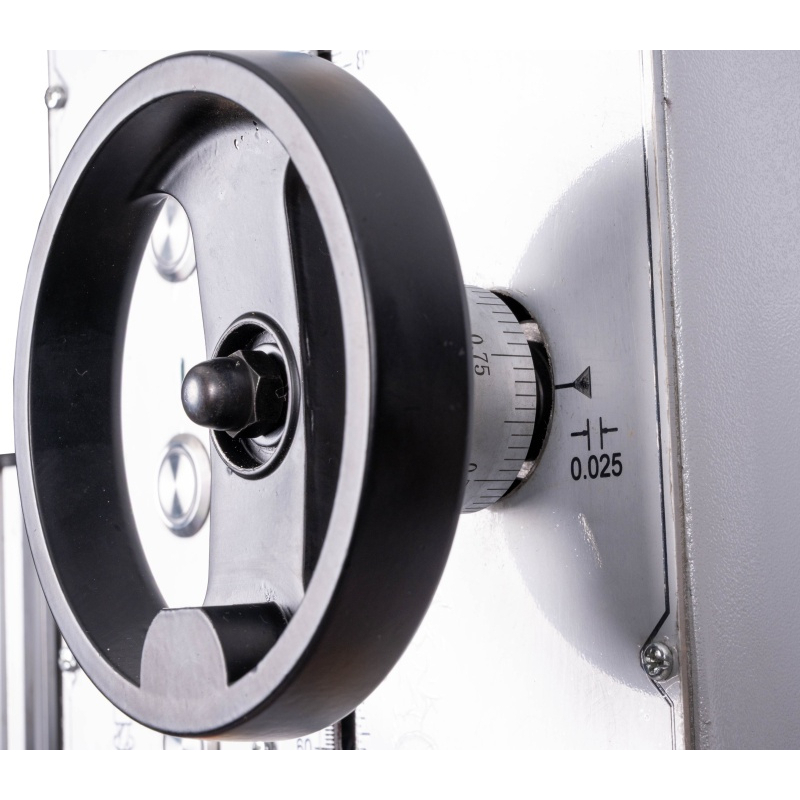

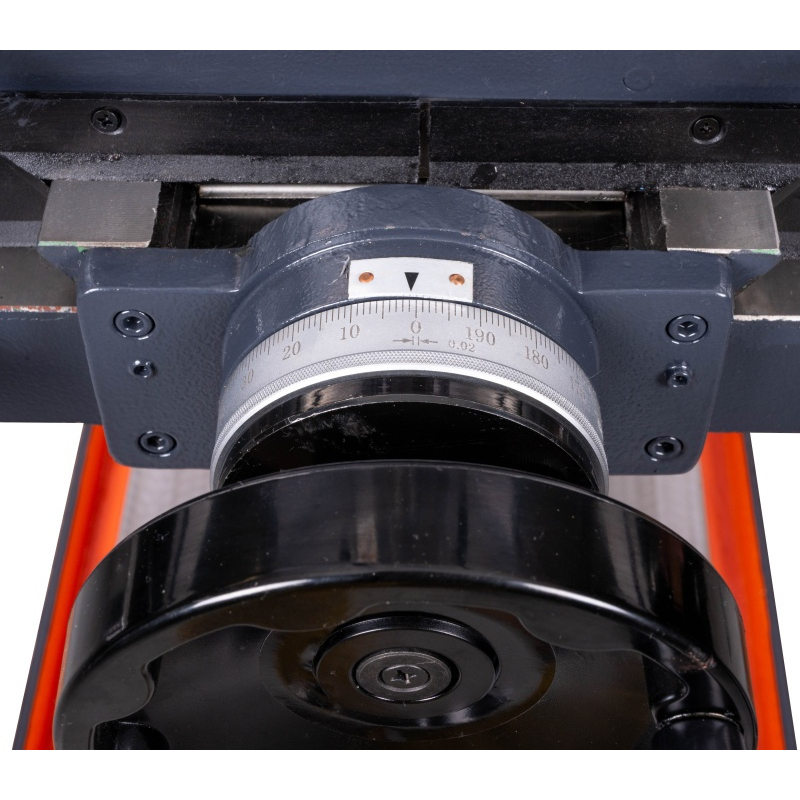

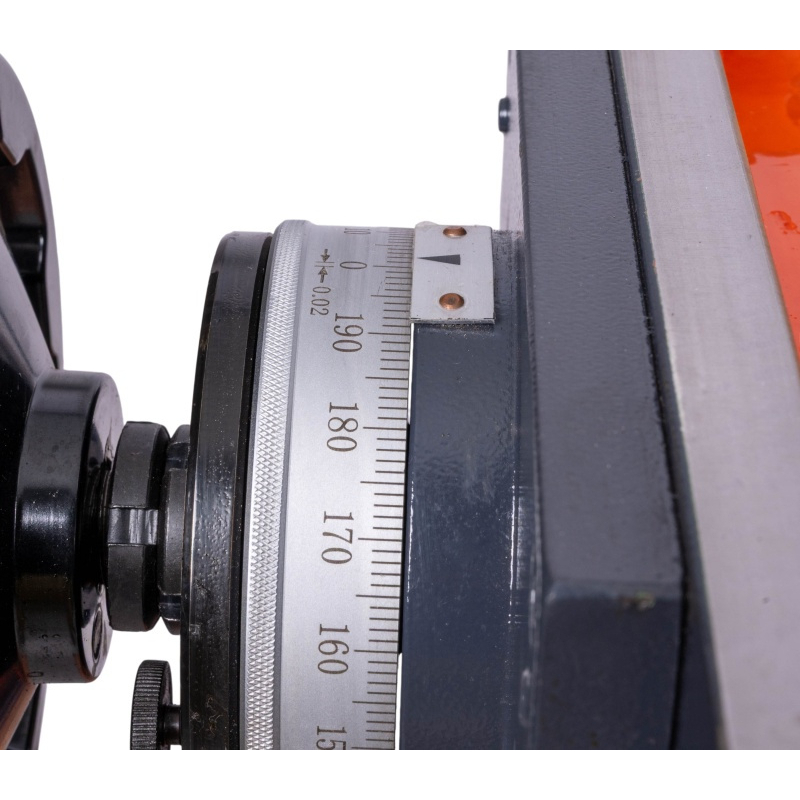

Pracovný stôl s rozmermi 800 × 280 mm umožňuje pozdĺžny posun o 410 mm a priečny o 285 mm. Pri vŕtaní viacerých otvorov tak môžete meniť polohu obrobku posunom stola, bez toho, aby bolo potrebné pri každom posune uvoľňovať jeho upnutie. To oceníte napríklad pri príprave dielov s viacerými naväzujúcimi otvormi.

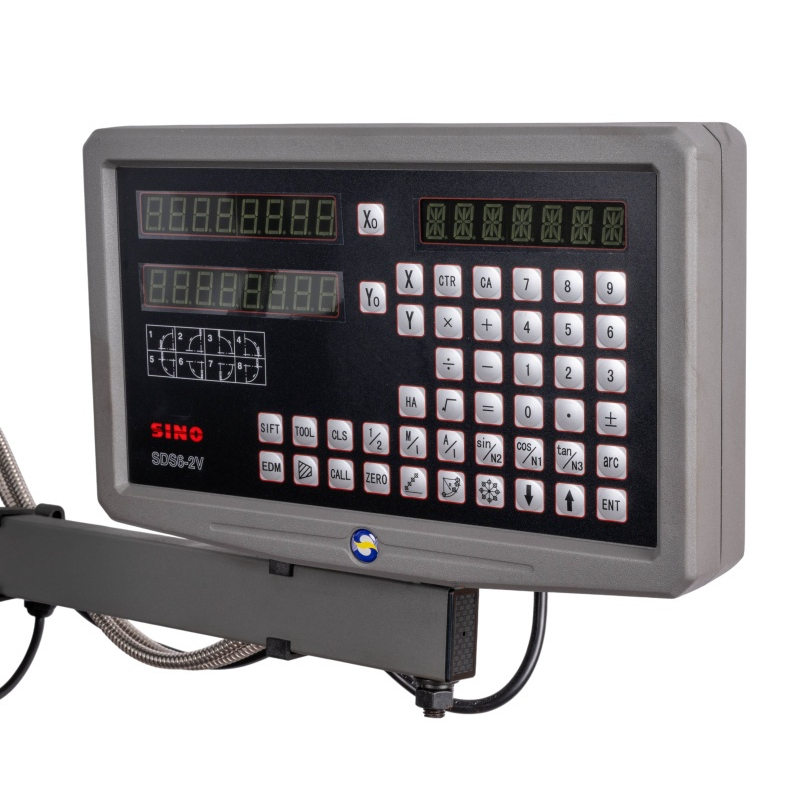

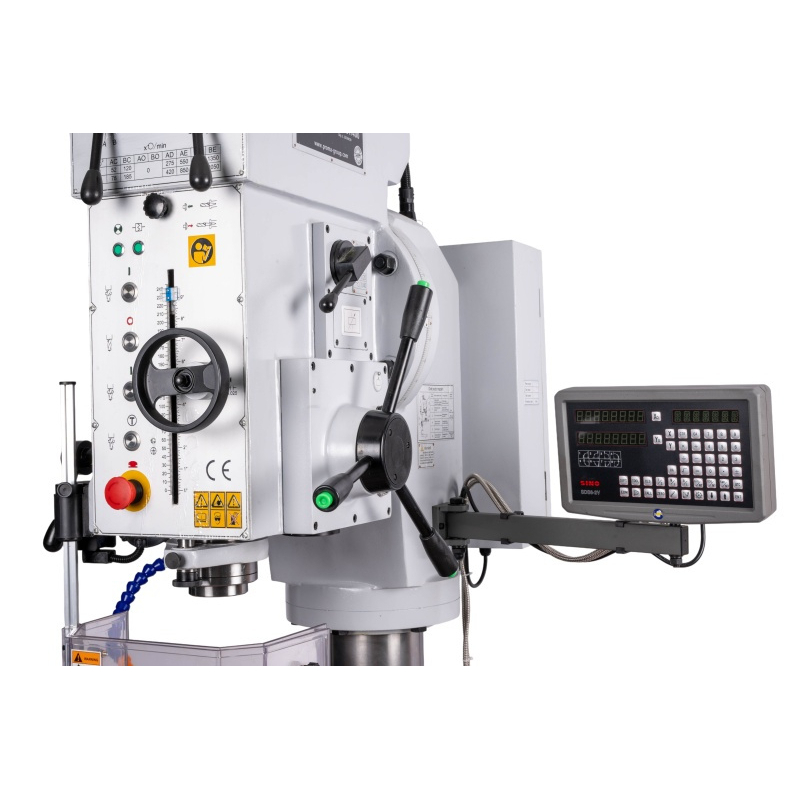

Digitálny merací systém zobrazuje polohu v dvoch osiach a uľahčuje orientáciu pri presúvaní medzi jednotlivými miestami obrábania. T-drážky s rozmerom 14 mm slúžia na upevnenie vhodného zveráka alebo upínacích prostriedkov. Pri ich výbere zohľadnite aj výšku celej zostavy, aby zostal potrebný priestor pre nástroj a obrobok.
Automatický posuv vretena a cyklus rezania závitov

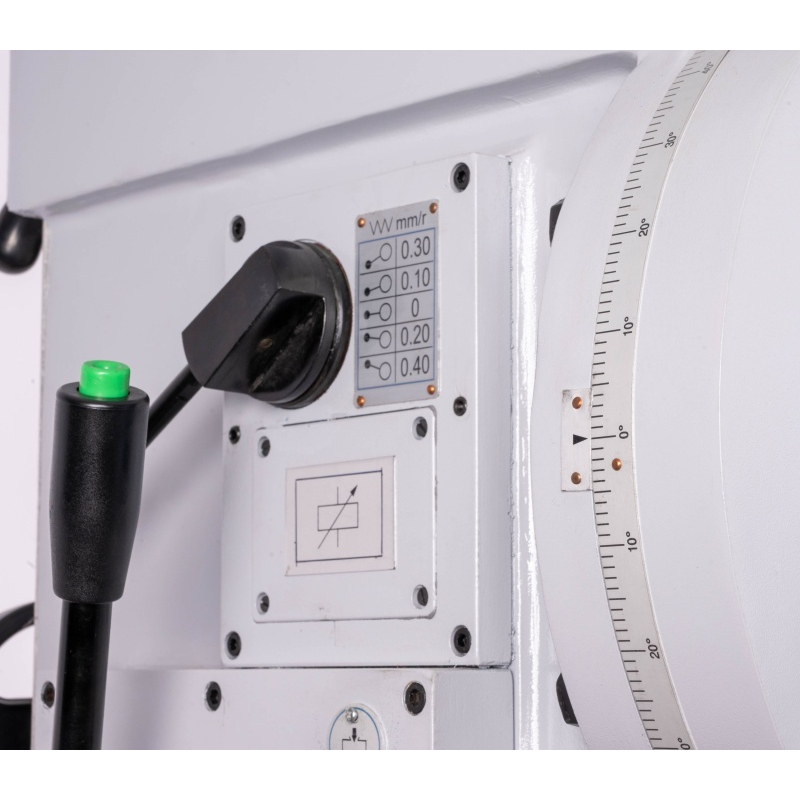

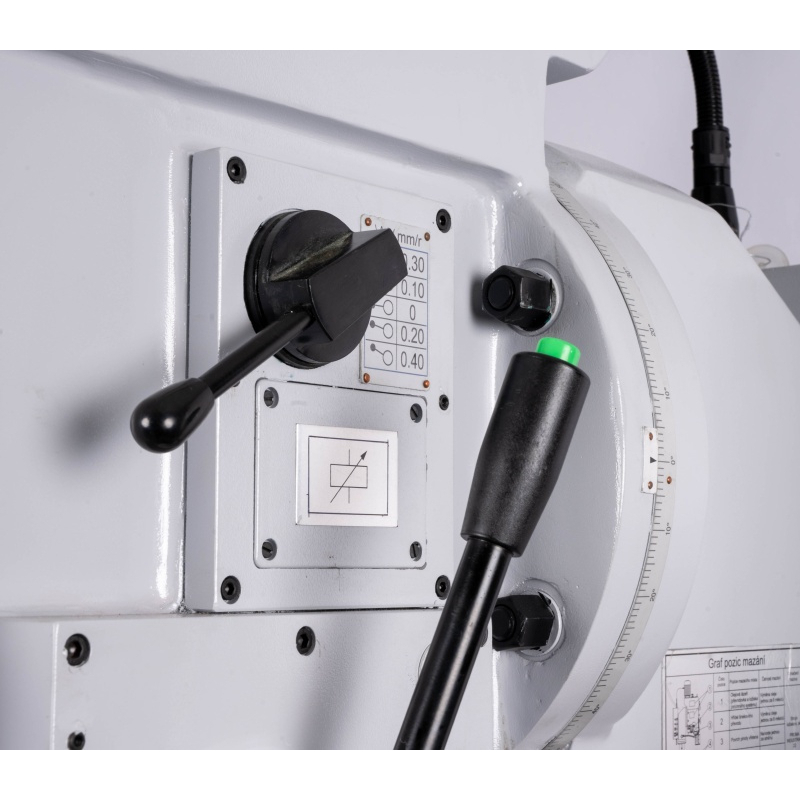

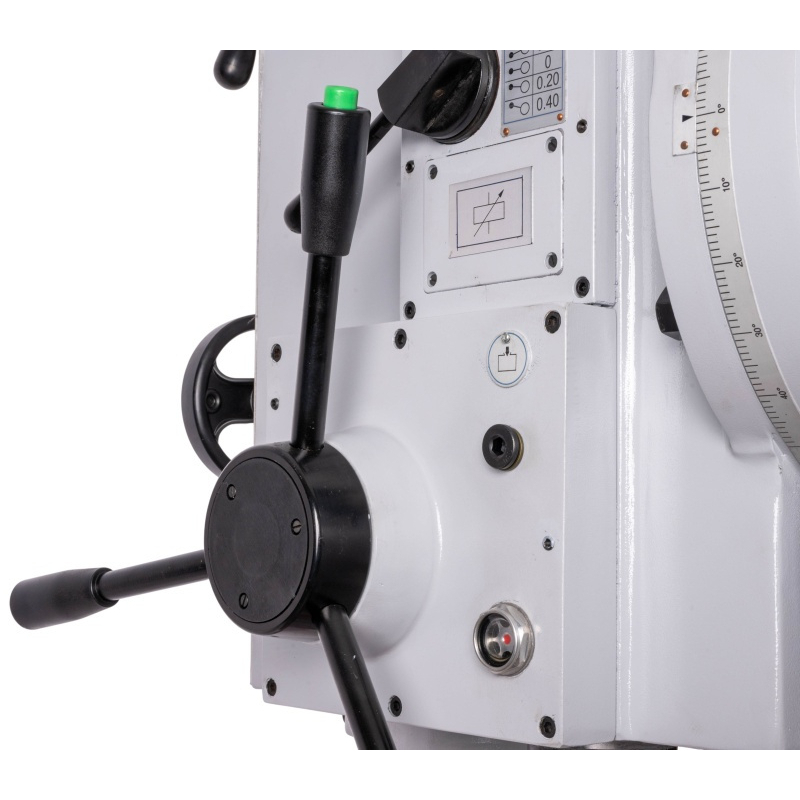

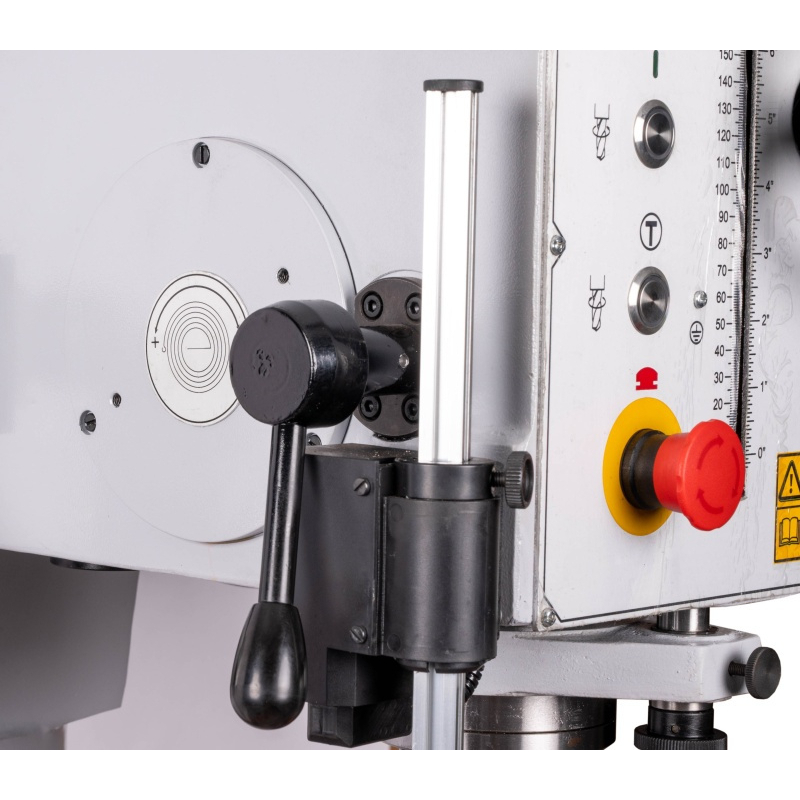

Vreteno má zdvih 240 mm. Posuv stroja ponúka štyri stupne a jeho prepínanie využíva elektromagnetickú spojku. Pri opakovanom vŕtaní pomáha obmedziť potrebu neustáleho ručného vedenia posuvu; konkrétne nastavenie sa volí podľa nástroja a rezných podmienok.
Na výrobu závitových otvorov je vŕtačka vybavená závitovacím zariadením a pravotočivým aj ľavotočivým chodom. Automatický vyhadzovač uľahčuje výmenu nástrojov. Dodávané kužeľové upínacie trny a redukčné puzdrá rozširujú možnosti upnutia, zatiaľ čo zubové upínacie skľučovadlo slúži pre nástroje s valcovým stopkou v rámci jeho upínacieho rozsahu.
Pracovný priestor, chladenie a osvetlenie
Výsuv 380 mm určuje dosah vŕtacej osi od stĺpika. Maximálna vzdialenosť medzi vretenom a stolom je 450 mm. Pre vysoké súčiastky je možné využiť upravenú základňu s T-drážkami; maximálna vzdialenosť vretena od základne dosahuje 1 170 mm.

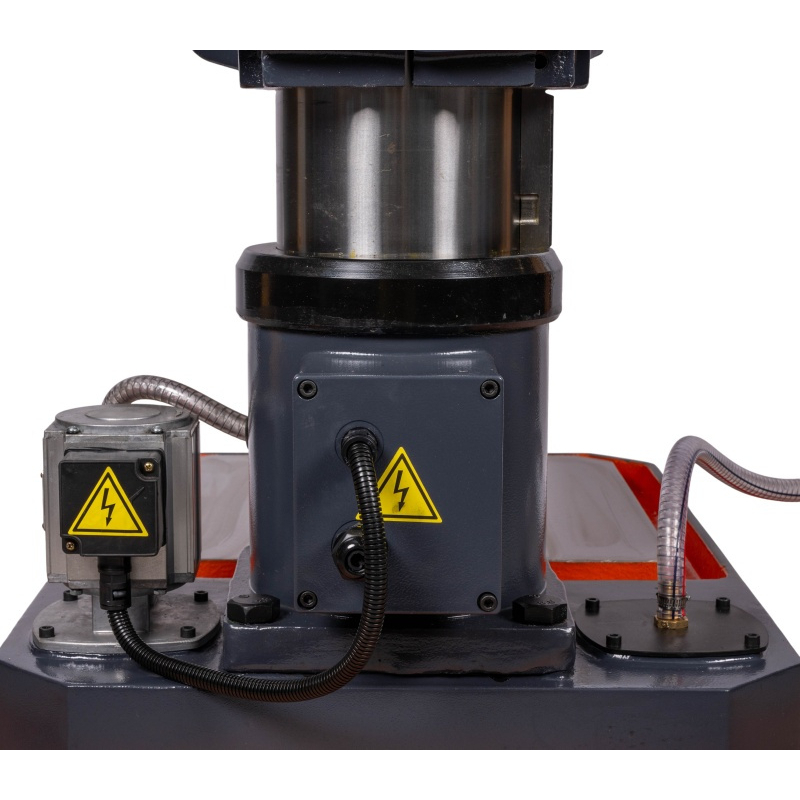

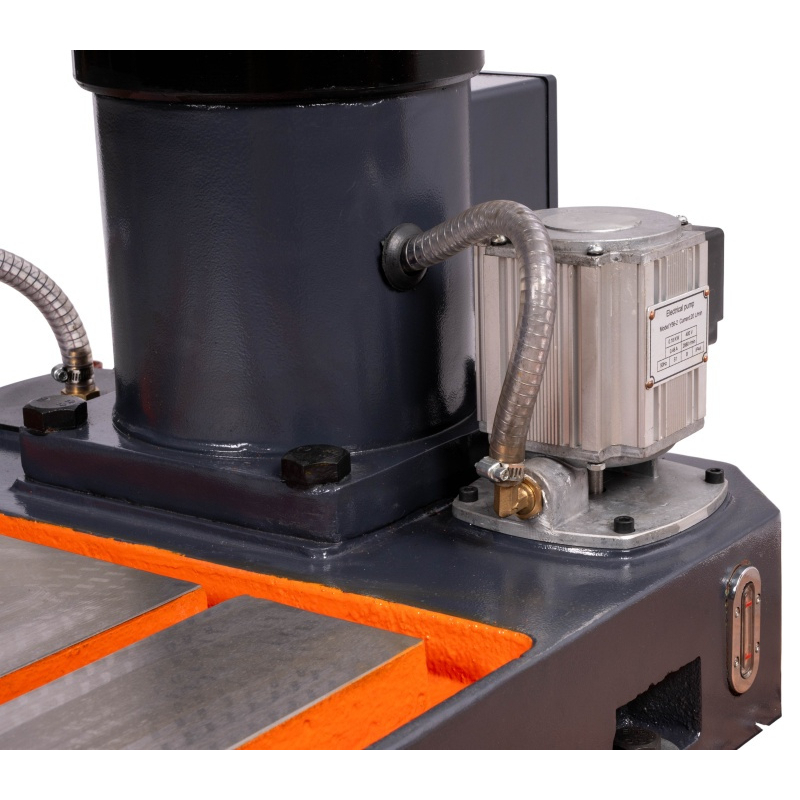

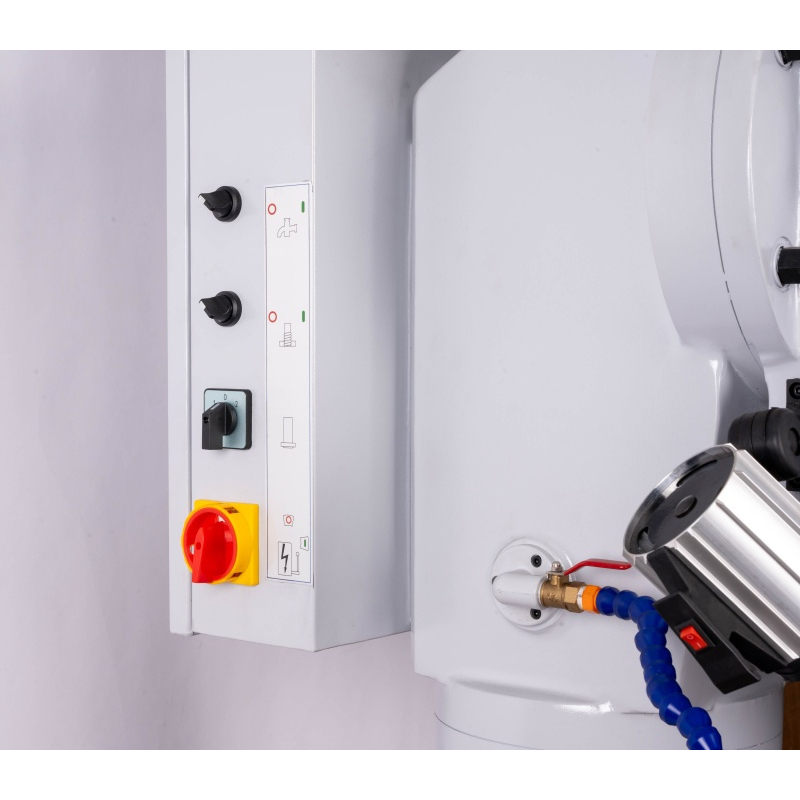

Integrované chladiace zariadenie s čerpadlom privádza kvapalinu k miestu obrábania a pracovný stôl má drážky na jej odvod. LED osvetlenie zlepšuje prehľad pri nastavovaní nástroja a kontrole práce. Výškovo nastaviteľný ochranný kryt je možné prispôsobiť pracovnému usporiadaniu.
Hlavné výhody
- Krížový stôl s digitálnym meraním uľahčuje nastavovanie polohy otvorov.
- Mechanická prevodovka a dvojrýchlostný motor poskytujú široký výber pracovných otáčok.
- Strojový posuv vretena pomáha pri opakovaných vŕtacích operáciách.
- Zariadenie na rezanie závitov rozširuje možnosti využitia stroja pri výrobe závitových otvorov.
- Chladenie, osvetlenie a vyhadzovač nástrojov sú súčasťou základnej výbavy.

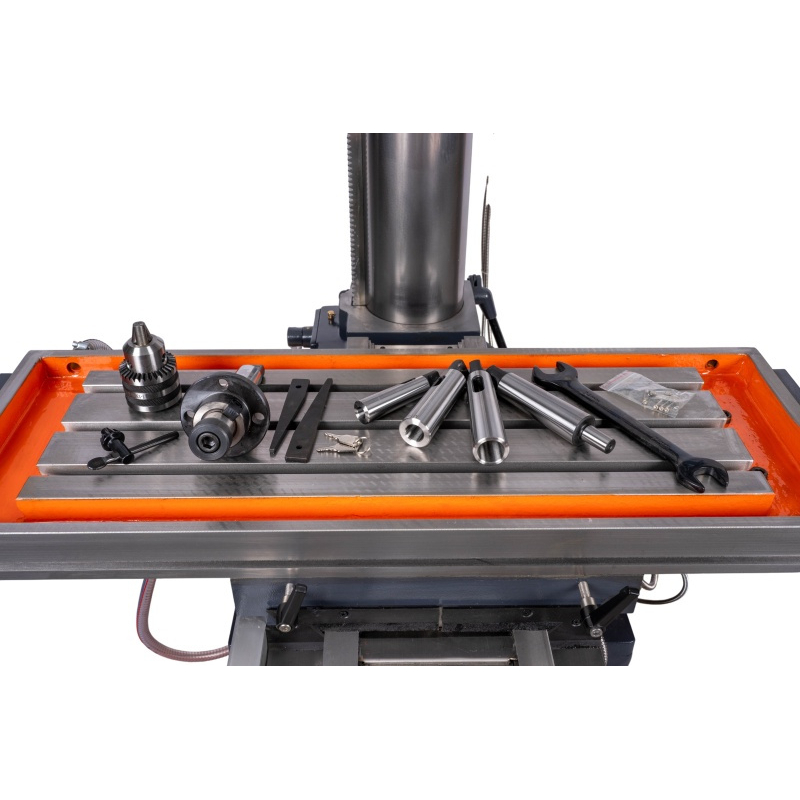

Obsah dodávky
Vŕtačka sa dodáva s nasledujúcim vybavením a príslušenstvom:
- digitálne meranie dvoch osí s displejom,
- zubové skľučidlo 1–13 mm / B16,
- kužeľový trn MK4 / B16,
- prechodkové puzdrá MK4 / MK3, MK4 / MK2 a MK3 / MK1,
- kombinovaný upínací hrot MK4 / 27 mm,
- chladiace zariadenie,
- elektromagnetický posuv vretena a závitovacie zariadenie,
- automatický vyhadzovač nástrojov,
- LED pracovné osvetlenie a výškovo nastaviteľný ochranný kryt,
- počiatočná náplň oleja,
- servisné a obslužné náradie.
Ako voliteľné príslušenstvo je možné doplniť vhodný strojový zverák a ďalšie upínacie prostriedky podľa tvaru a rozmerov spracovávaných dielov.
Technické parametre
| Napájacie napätie | 400 V |
|---|---|
| Výkon motora S1, 100 % | 2 200 / 2 800 W |
| Počet rýchlostí motora | 2 |
| Otáčky vretena | 52–2 050 ot./min |
| Počet rýchlostných stupňov vretena | 12 |
| Maximálny priemer vŕtania do ocele | 50 mm |
| Maximálny priemer vŕtania do liatiny | 60 mm |
| Výsah | 380 mm |
| Maximálna vzdialenosť vreteno – stôl | 450 mm |
| Maximálna vzdialenosť vretena od základne | 1 170 mm |
| Zdvih vretena | 240 mm |
| Počet stupňov automatického posuvu vretena | 4 |
| Rozmery pracovného stola | 800 × 280 mm |
| Veľkosť T-drážok stola | 14 mm |
| Podélný posuv stola | 410 mm |
| Priečny posun stola | 285 mm |
| Priemer stĺpa | 160 mm |
| Presnosť chodu meraná na vretene | ≤ 0,02 mm |
| Hmotnosť stroja | 850 kg |
Príprava pracoviska
Pred inštaláciou zabezpečte dopravu a umiestnenie ťažkého stroja, vhodný podklad a odborné pripojenie k sieti 400 V. Okolo vŕtačky ponechajte priestor na celý pohyb krížového stola, manipuláciu s dielmi a servisný prístup. Pracovný priestor posudzujte s ohľadom na konkrétny zverák, obrobok a nástroj, nie len podľa veľkosti stola.
Ďalšie vyhotovenia nájdete v kategórii strojové vŕtačky. Pozrite si tiež ďalšie stroje značky PROMA. S porovnaním pracovných rozsahov a výbavy vám pomôže poradca Ako vybrať vŕtačku.
Často kladené otázky
Ako je možné vŕtať otvory s priemerom 50 mm, keď má skľučovadlo rozsah iba 1–13 mm?
Rozsah upínacieho puzdra označuje priemer upínanej valcovej stopky. Väčšie vrtáky vyžadujú zodpovedajúce kužeľové upnutie. Maximálna vŕtacia kapacita stroja a upínací rozsah dodaného upínacieho puzdra sú dva odlišné údaje.
Je digitálne meranie súčasťou dodávky?
Áno. Vŕtačka sa dodáva s digitálnym meraním polohy v dvoch osiach a displejom.
Je stroj vybavený zariadením na rezanie závitov a chladenie?
Áno. Zariadenie na rezanie závitov aj chladiace zariadenie s čerpadlom patria do základnej výbavy.
Je možné vŕtačku vďaka krížovému stolu používať aj ako frézu?
Krížový stôl slúži na polohovanie obrobku. Na frézovanie je potrebné výslovné povolenie na používanie stroja a vhodné upevnenie nástroja; samotná konštrukcia stola túto možnosť nepotvrdzuje.
