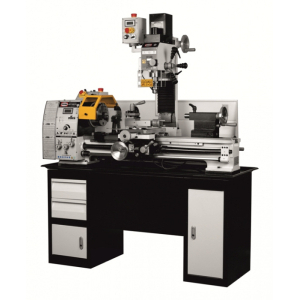

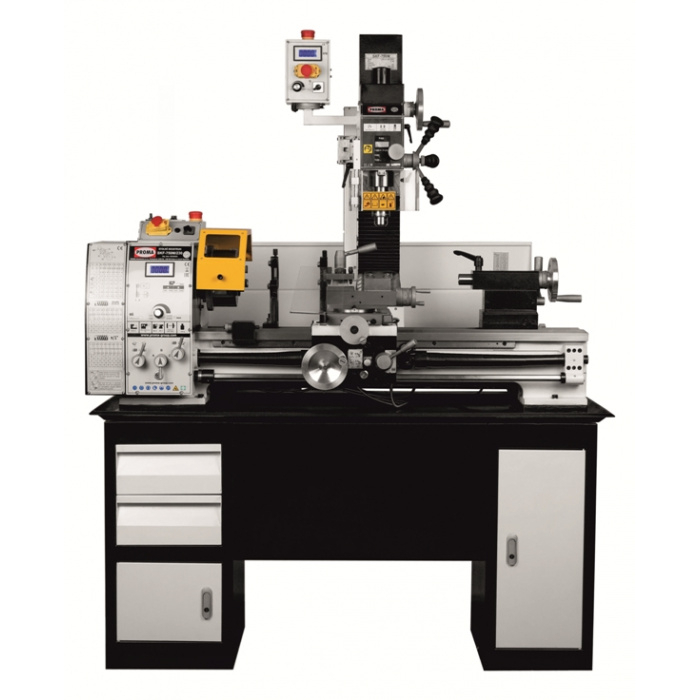

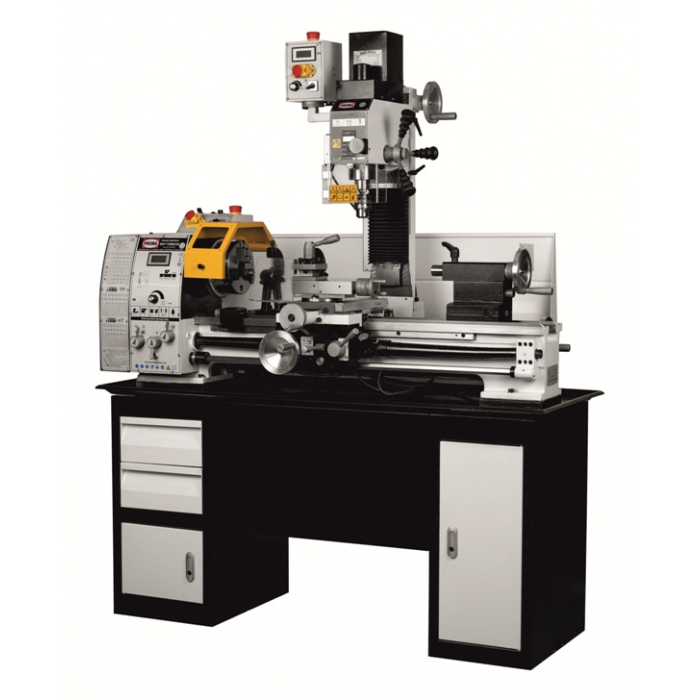

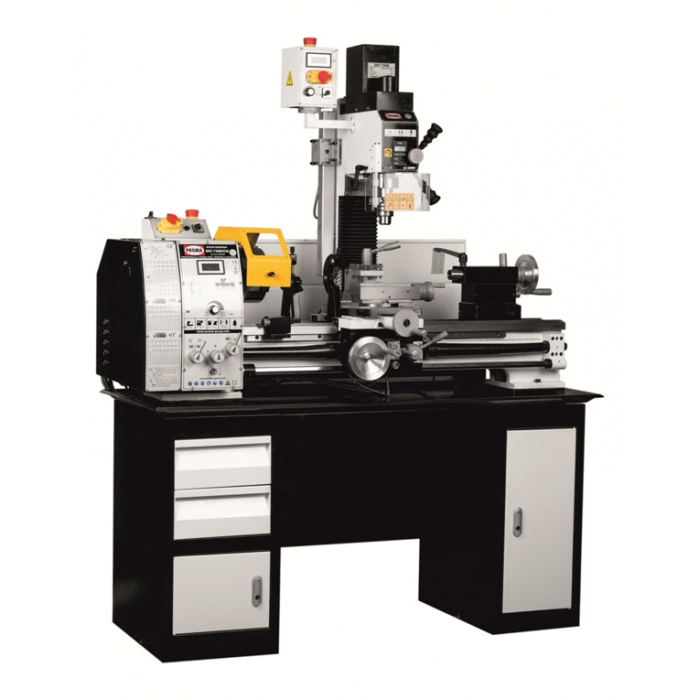

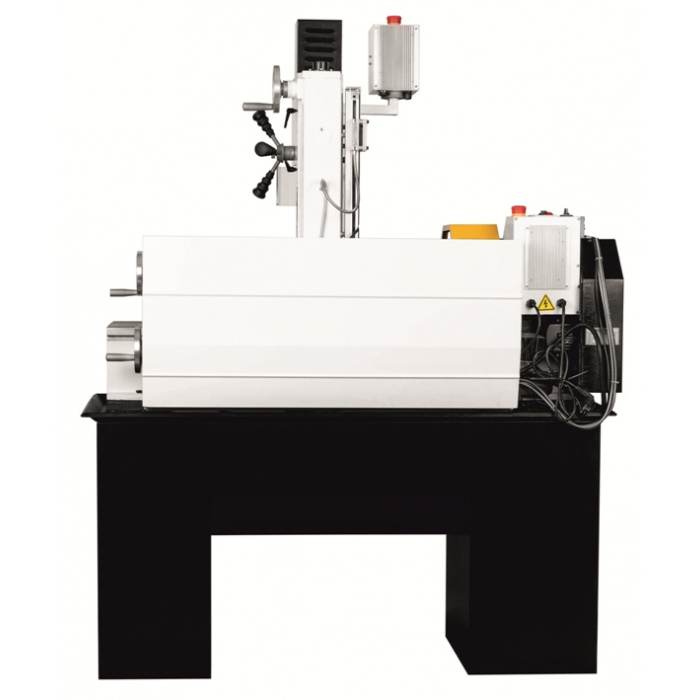

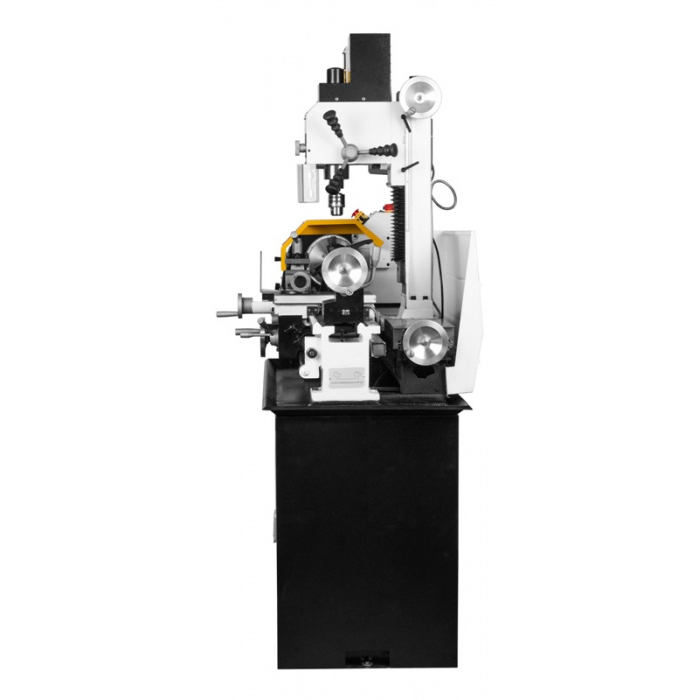

Stroj PROMA SKF-750M spája sústruženie, frézovanie a vŕtanie v jednom stroji. Nachádza uplatnenie v zámočníckych a údržbárskych dielňach, ako aj pri odbornom vzdelávaní, kde je potrebné obrábať rôzne súčiastky a efektívne využiť pracovný priestor. Sústružná časť ponúka sústružný priemer nad ložiskom 290 mm, nad suportom 170 mm a sústružnú dĺžku 750 mm.

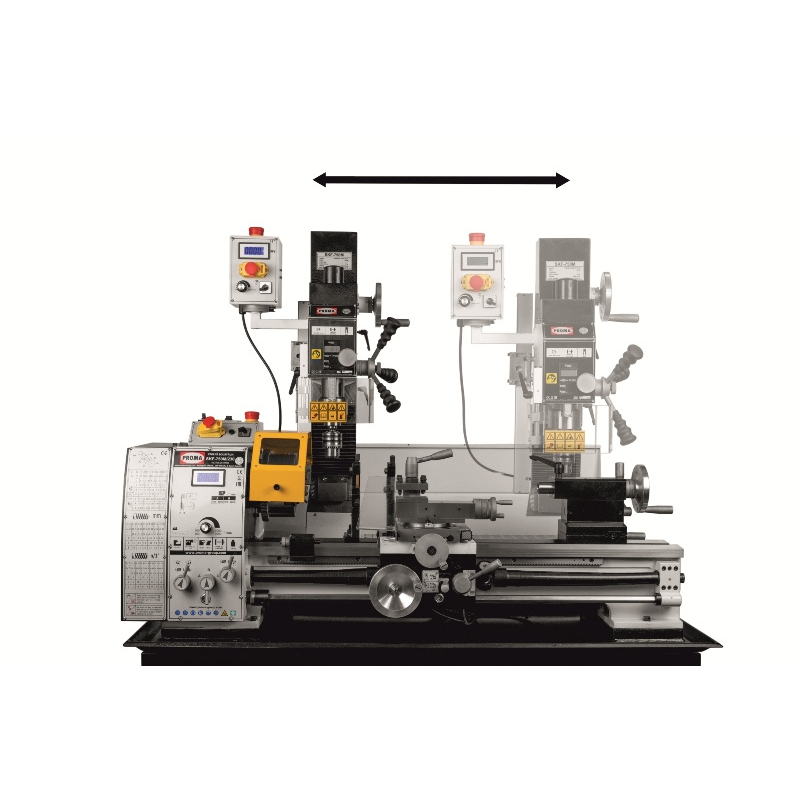

Hlavnou výhodou tejto konštrukcie je frézovacie zariadenie, ktoré sa pohybuje pozdĺž lože sústruhu. Jeho polohu môžete prispôsobiť miestu obrábania a pracovať aj na diele upnutom v osi sústruhu. Na jednom pracovisku tak môžete pripraviť rotačný diel a pokračovať napríklad vŕtaním alebo frézovaním drážok.

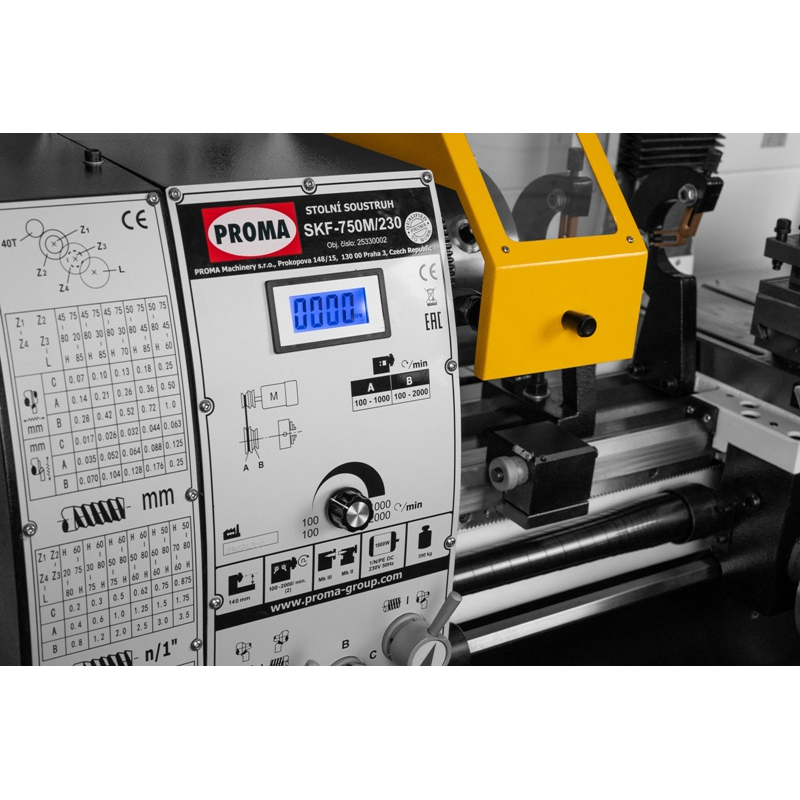

Obe časti stroja sú napájané napätím 230 V. Sústruh má príkon 1 500 W a frézovacie zariadenie 1 100 W. Plynulá regulácia a digitálne zobrazenie otáčok uľahčujú nastavenie pracovných podmienok pri výmene nástroja alebo obrábaného dielu.
Sústruženie s pozdĺžnym aj priečnym posuvom stroja

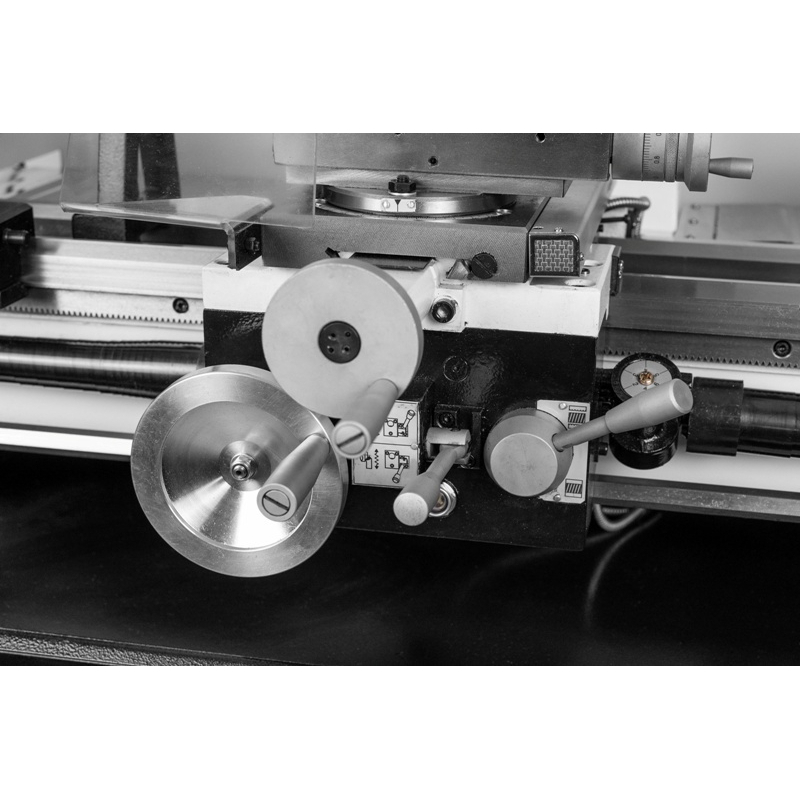

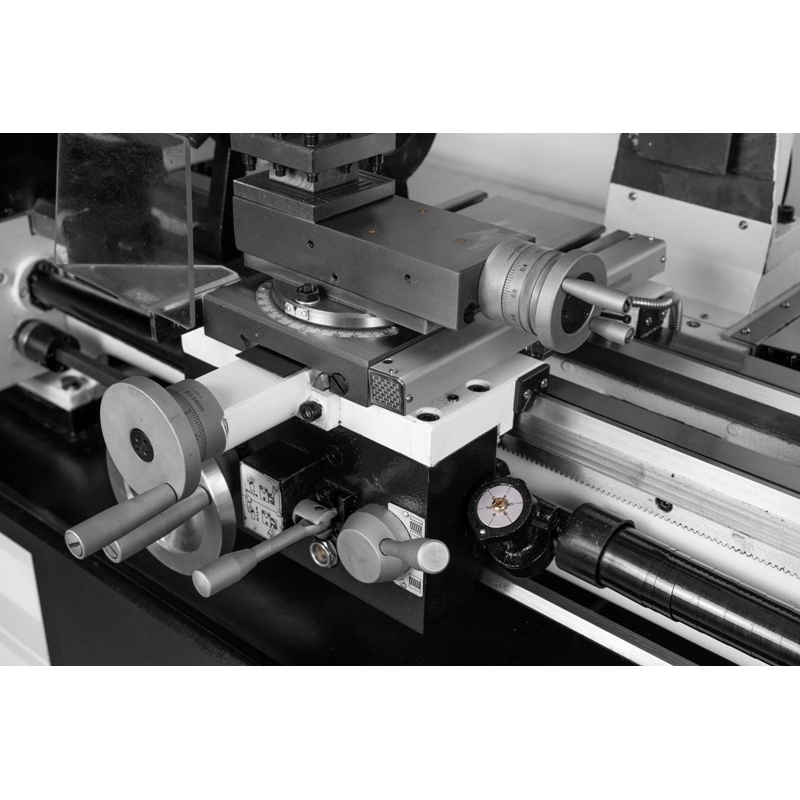

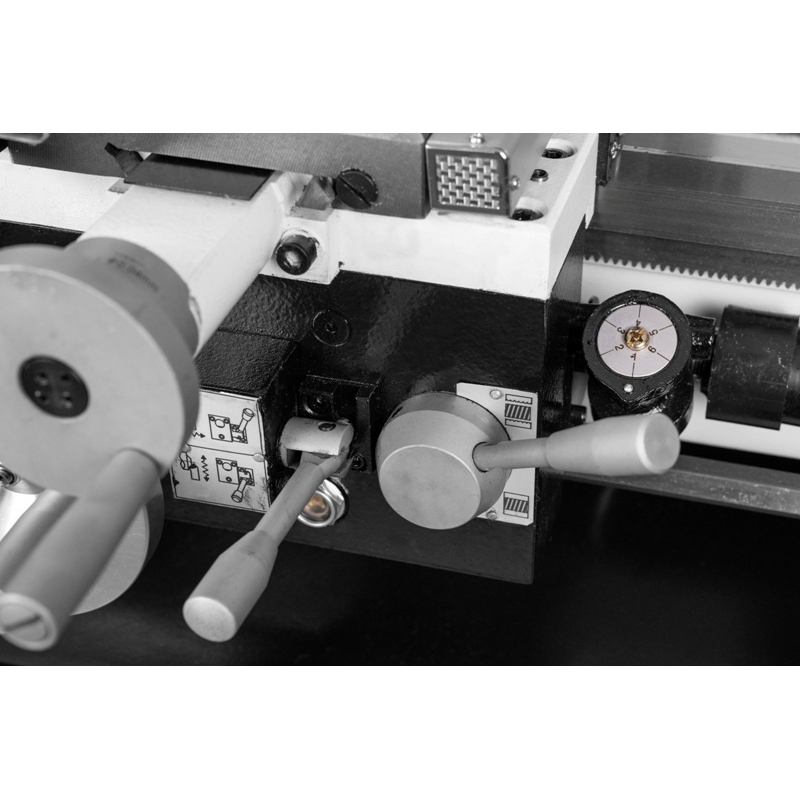

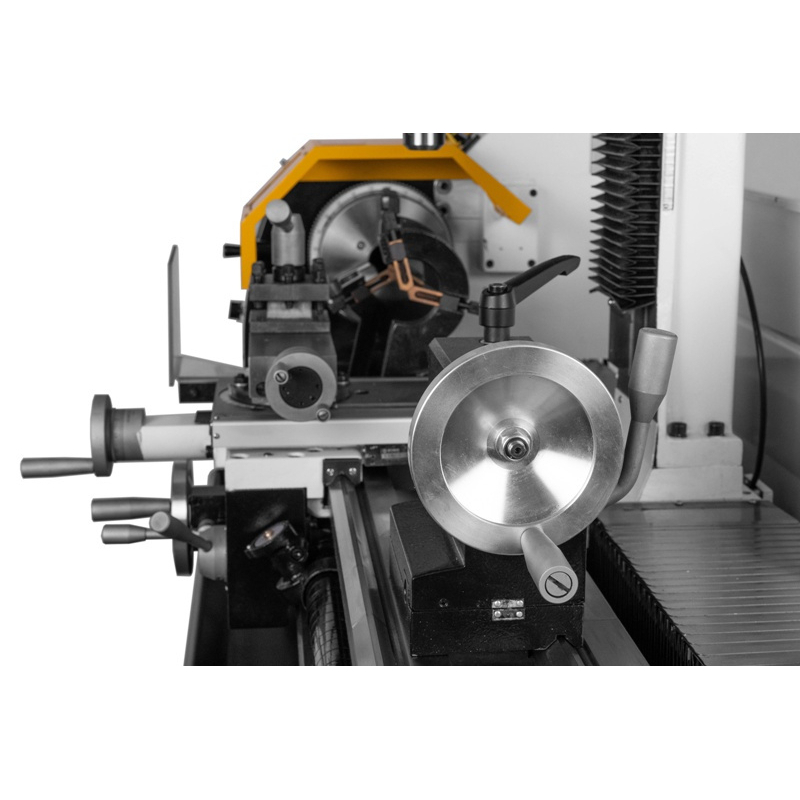

SKF-750M je vybavený automatickým pozdĺžnym aj priečnym posuvom. Podĺžny posuv využijete pri obrábaní pozdĺž osi dielu, priečny pri príslušných operáciách naprieč touto osou. Pri opakovaných prechodoch nemusíte príslušný pohyb zabezpečovať iba ručným otáčaním ovládacieho kolieska.

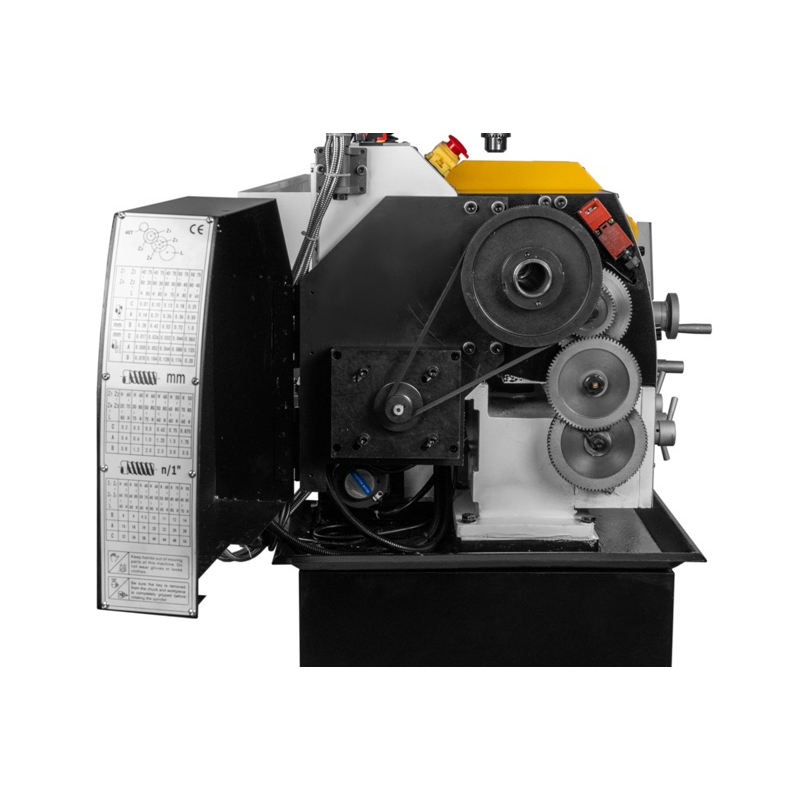

Na rezanie závitov slúžia prevody a dodávané výmenné kolesá. Stroj umožňuje vytvárať metrické závity v rozsahu stúpania 0,2–3,5 mm a palcové závity v rozsahu 8–56 závitov na palec. Prevodovka pre posuvy a závity pracuje v olejovom kúpeli.

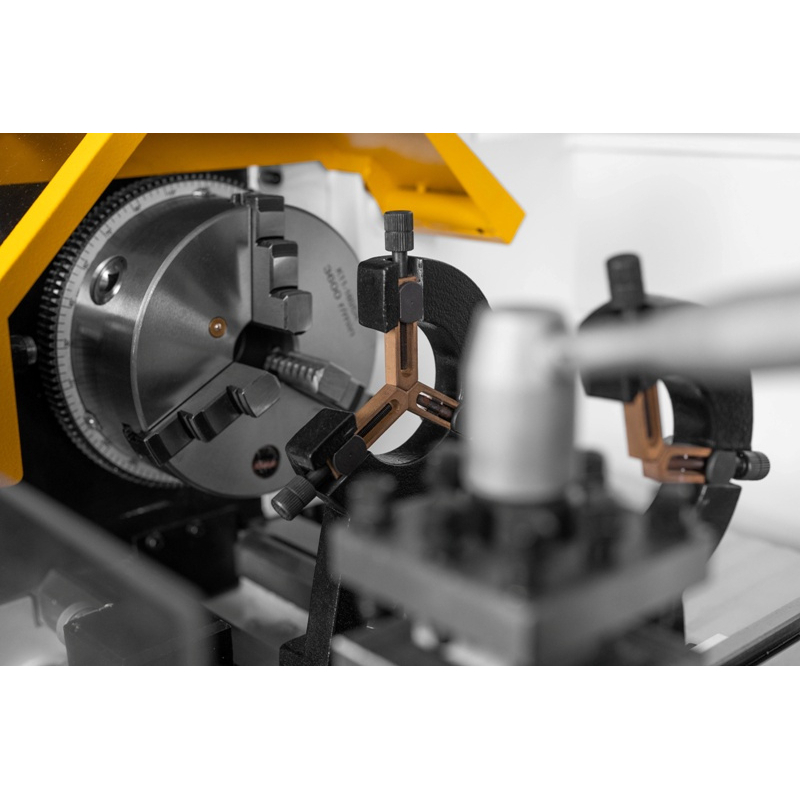

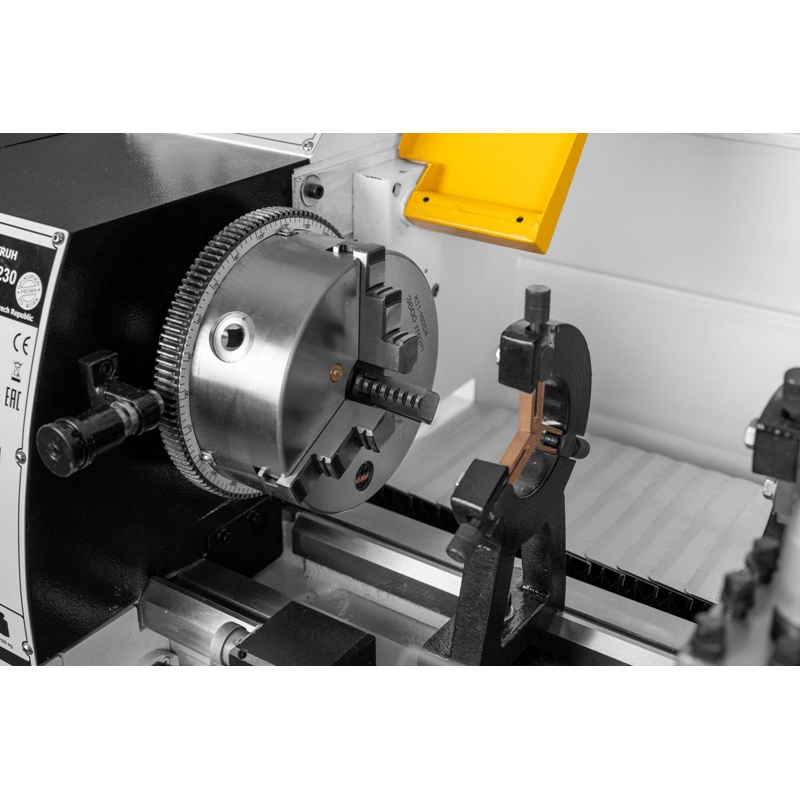

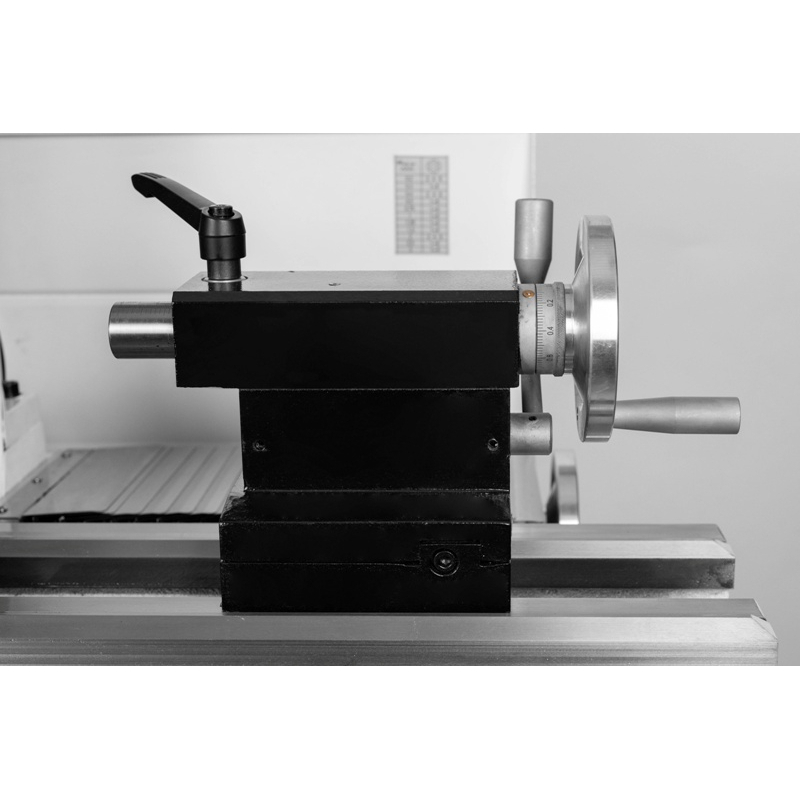

Trojčelusťové upínacie zariadenie má priemer 160 mm a dodáva sa s vnútornými aj vonkajšími čelusťami. Priemer vretena je 38 mm. Pri posudzovaní konkrétneho obrobku zohľadnite aj priestor na upnutie, vyloženie nástroja a prípadné podoprenie koníkom; samotná dĺžka sústruženia neurčuje využiteľný priestor pri každom usporiadaní práce.
Pohyblivá frézovacia hlava pre nadväzujúce operácie

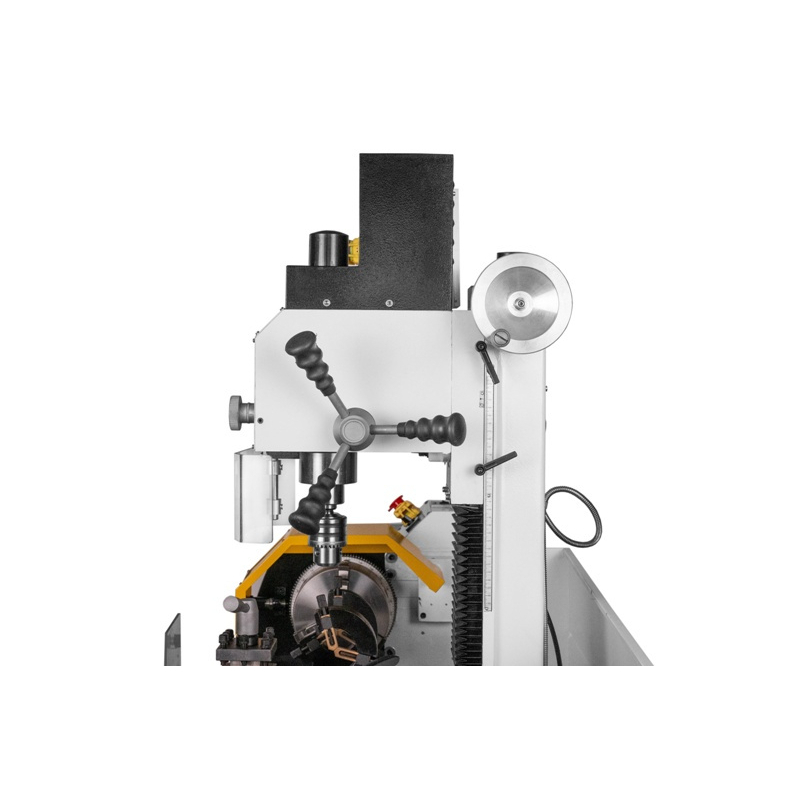

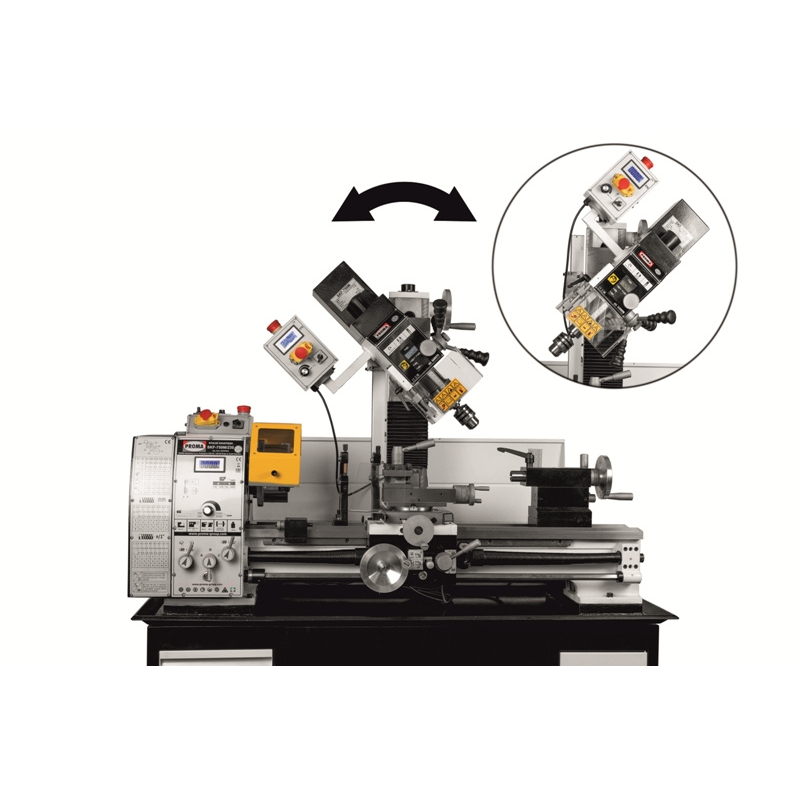

Frézovacie zariadenie môžete posúvať pozdĺž lože a hlavu nakláňať na obe strany. Táto variabilita pomáha prispôsobiť polohu nástroja obrábanému miestu. V kombinácii s deliacim mechanizmom sústružného vretena je možné pripravovať aj drážky v rôznych uhlových polohách obrobku.

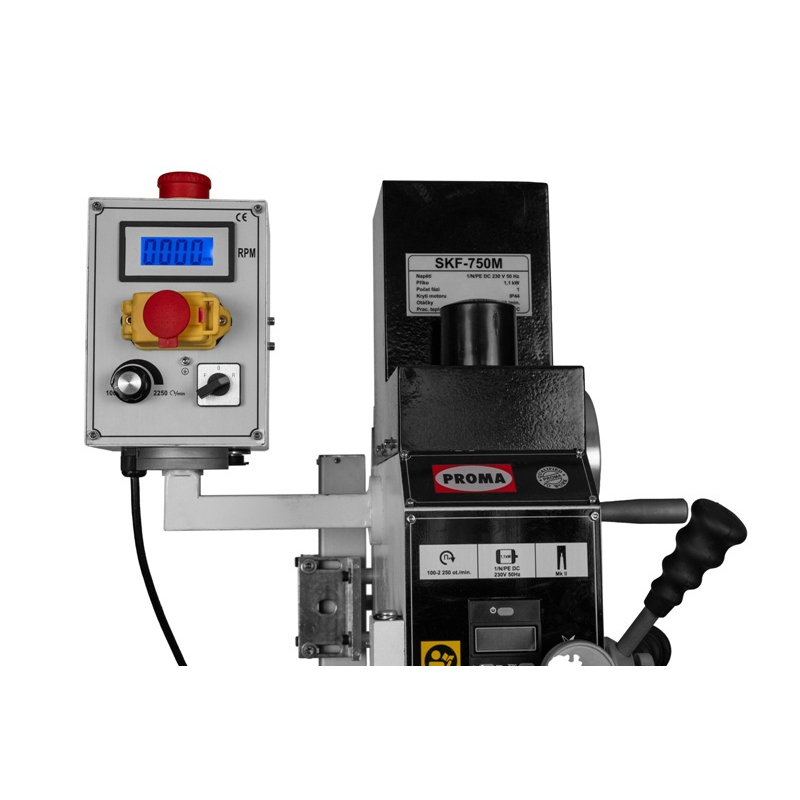

Pinola frézky má štandardný aj jemný posuv a digitálne zobrazenie svojho zdvihu. Jemné ovládanie využijete pri postupnom približovaní nástroja a nastavovaní hĺbky. Samostatné ukazovatele otáčok sústruhu a frézky umožňujú sledovať rýchlosť príslušného vretena priamo počas obsluhy.
Konštrukcia a vybavenie pre dielenskú prácu

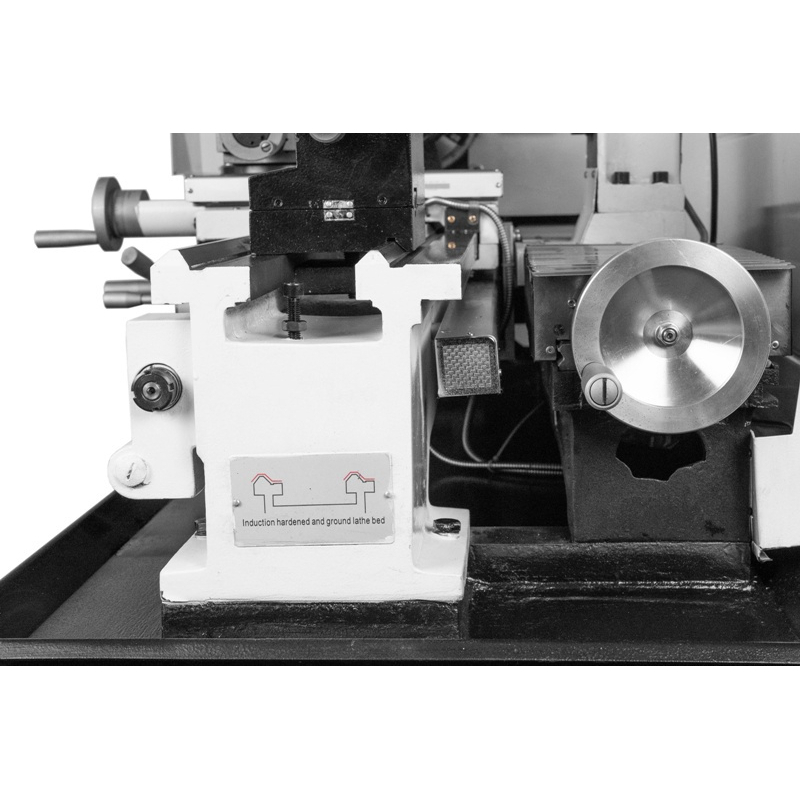

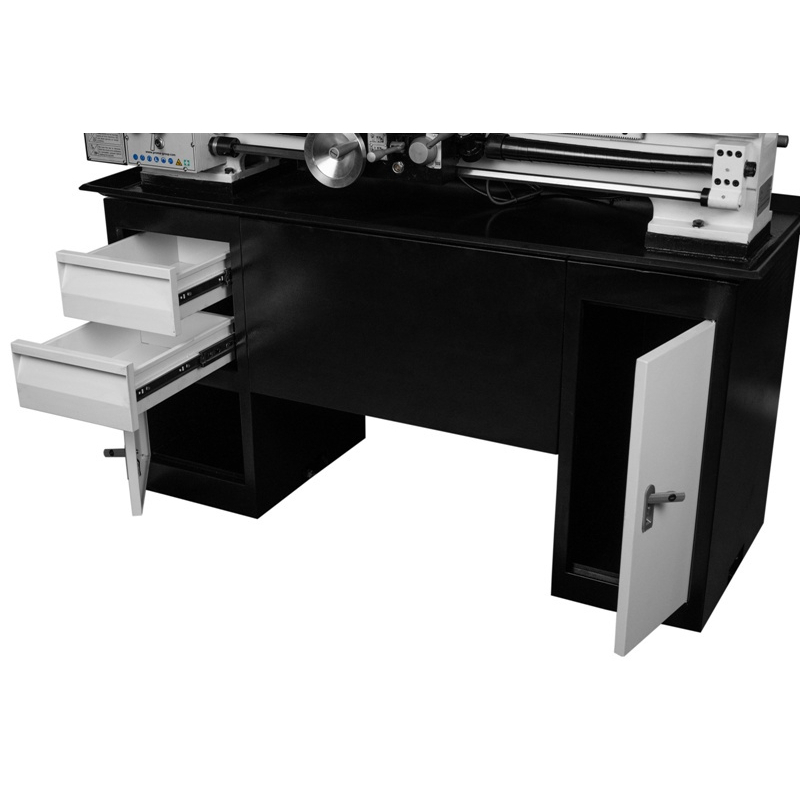

Základom stroja je brúsená a kalená základná doska. Sústružnícke vreteno je uložené v kužeľíkových ložiskách a je možné ho aretovať. Súčasťou zostavy je zosilnený podstavec s vyrovnávacími prvkami a prepravnými kolieskami, ktorý poskytuje vlastnú základňu pre inštaláciu stroja.
- Tri obrábacie funkcie na jednom pracovisku pre výrobu a opravy rôznych súčiastok.
- Pohyblivé frézovacie zariadenie na prispôsobenie polohy hlavy pozdĺž lože.
- Podélný a priečny posuv stroja pre pohodlnejšie vykonávanie príslušných sústružníckych operácií.
- Plynulá regulácia otáčok oboch vreten s digitálnym zobrazením.

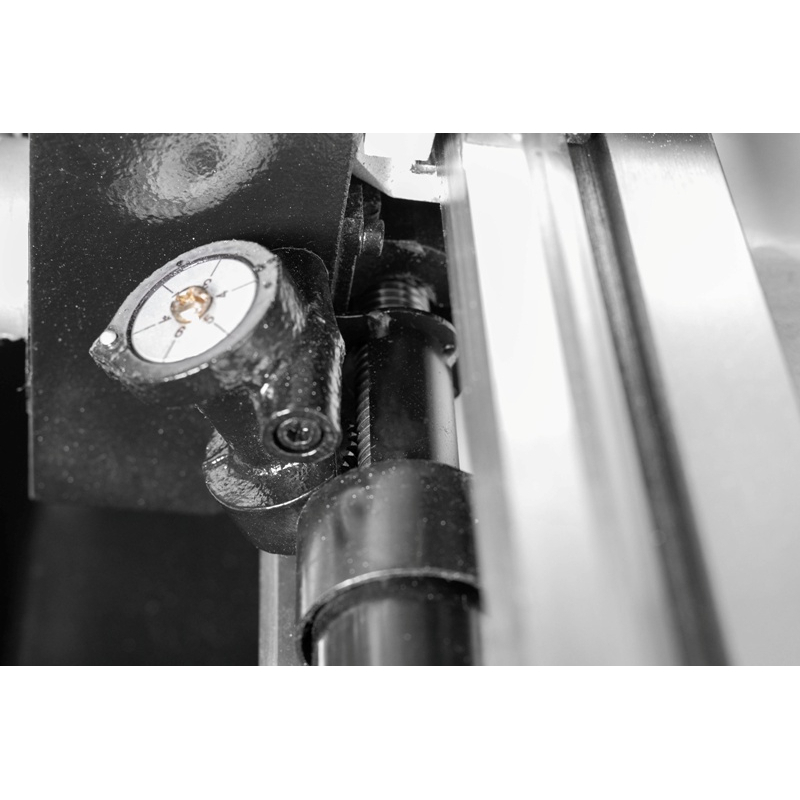

- Mikrometrický pozdĺžny doraz na nastavenie opakovateľnej pracovnej polohy.

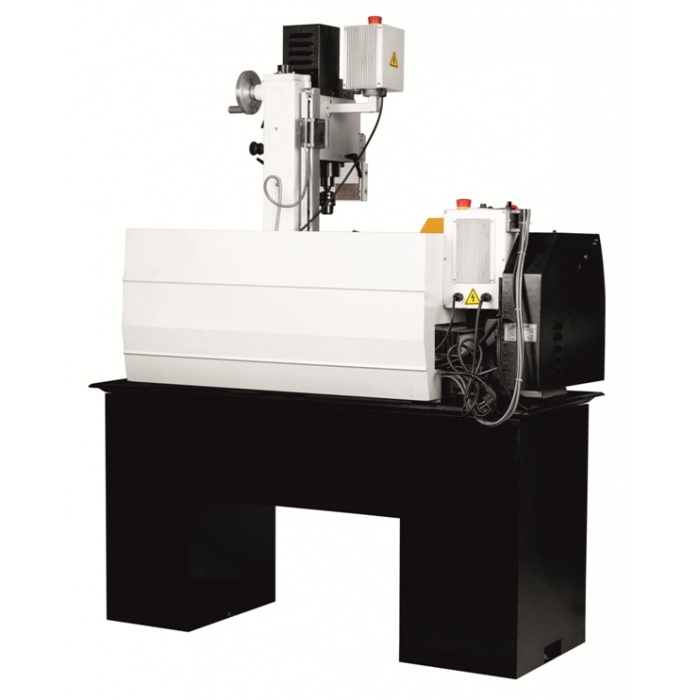

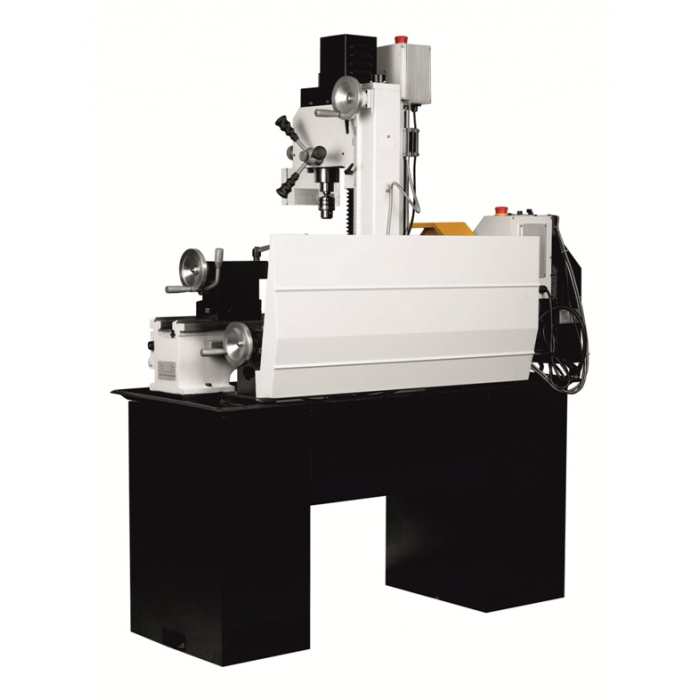

Pracovný priestor dopĺňa kryt upínacieho puzdra, zadný kryt proti rozstreku a zberná vaňa na triesky. Stroj je vybavený tlačidlom núdzového zastavenia a bezpečnostnými spínačmi pod ochrannými krytmi. Pred umiestnením pripravte prístup pre obsluhu, manipuláciu s obrobkami a čistenie pracovného priestoru.

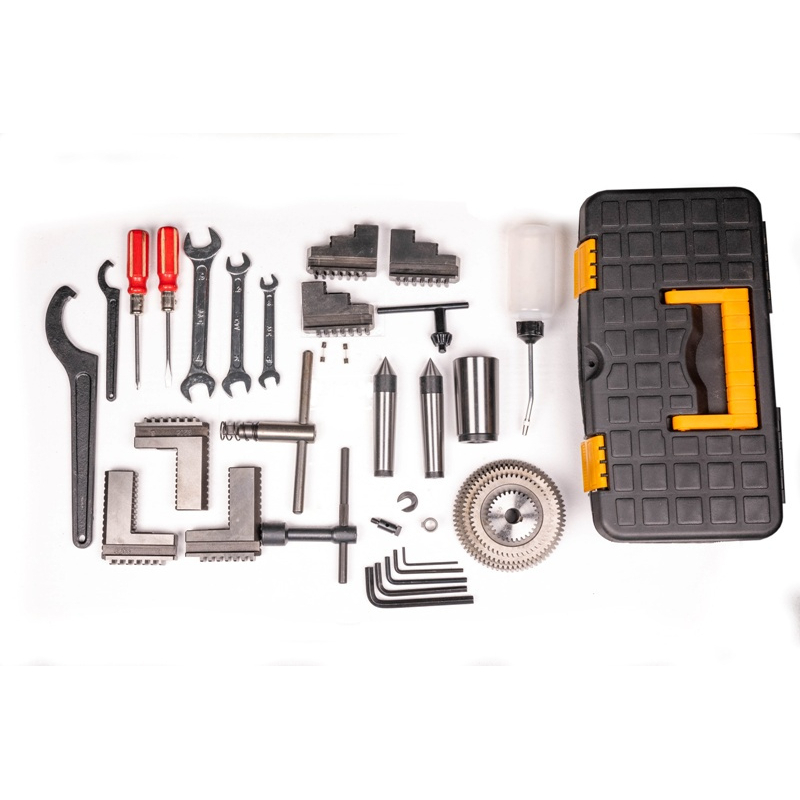

Obsah dodávky
Dodávka zahŕňa sústruh s pohyblivým frézovacím zariadením a nasledujúce príslušenstvo:
- Podstavec.
- Trojčelusťové upínacie zariadenie s priemerom 160 mm s vnútornými a vonkajšími čelusťami.
- Pevné centrovacie hroty a vymeniteľné kolieska na rezanie závitov.

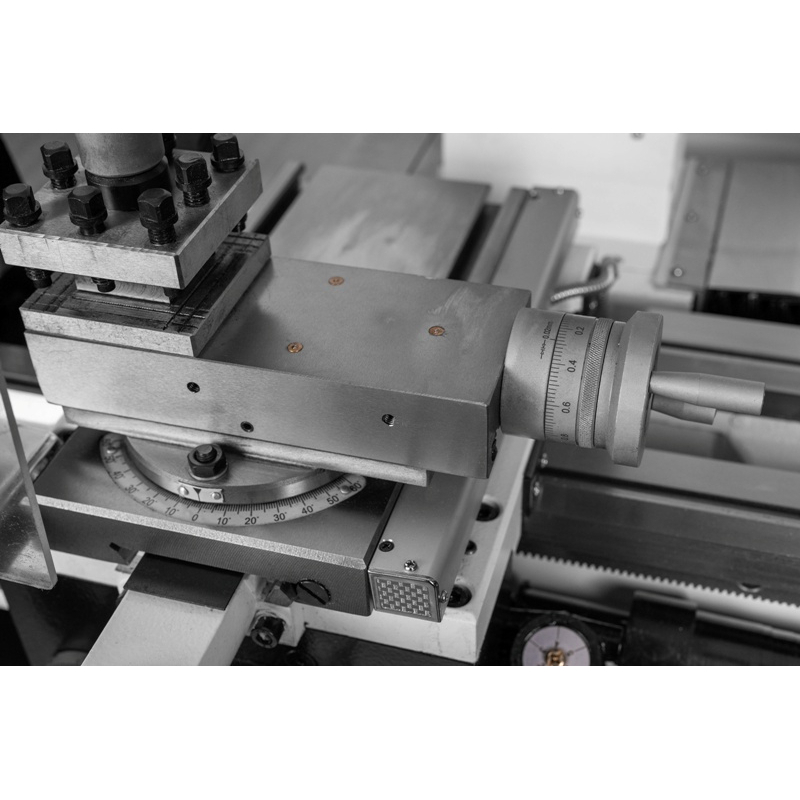

- Štvorstrannú otočnú reznú hlavu a mikrometrický pozdĺžny doraz.
- Zadný kryt proti rozstreku, kryt upínacieho skľučidla a zberná vaňa na triesky.
- Montážne a obslužné náradie v kufri.

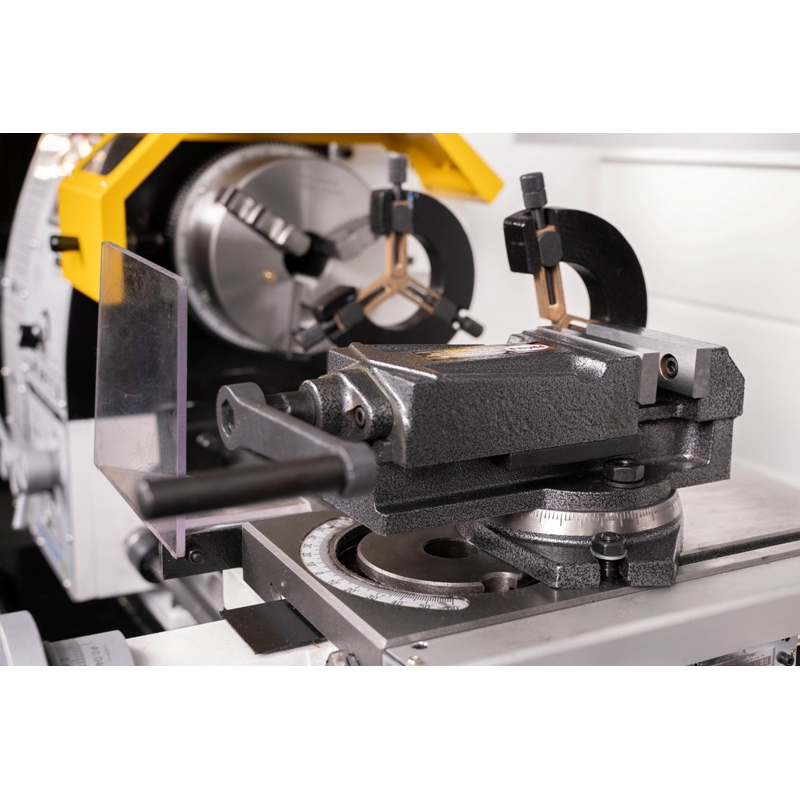

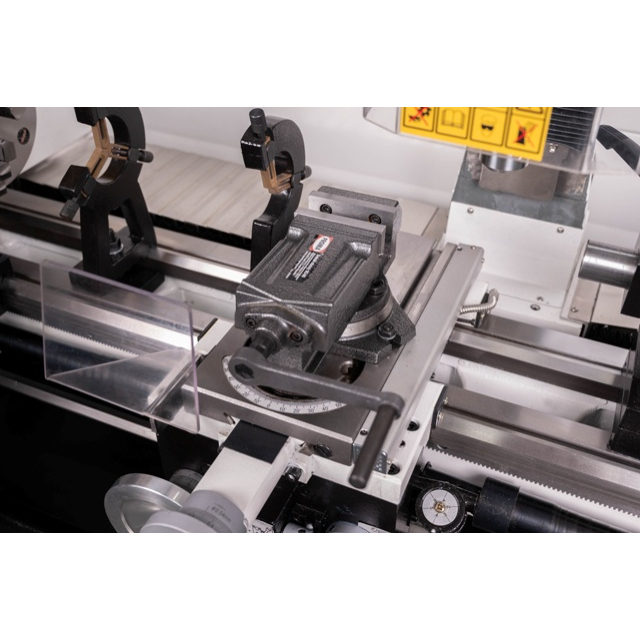

Stroj je vybavený digitálnym zobrazením otáčok oboch vreten a zdvihu vretena frézy. Sústružnícke nože, frézy, upínacie kleštiny a strojový zverák predstavujú voliteľné príslušenstvo, ktoré sa objednáva samostatne podľa plánovaných operácií.
Technické parametre
| Napájanie sústruhu / frézky | 230 V / 230 V |
|---|---|
| Príkon sústruhu S1 100 % | 1 500 W |
| Príkon frézky S1 100 % | 1 100 W |
| Priemer otáčania nad ložiskom / nad suportom | 290 mm / 170 mm |
| Dĺžka otáčania | 750 mm |
| Priemer upínacieho náboja | 160 mm |
| Priemer vretena sústruhu | 38 mm |
| Kónus vretena sústruhu / vretena koníka | Morse 5 / Morse 3 |
| Stúpanie metrických závitov | 0,2–3,5 mm |
| Palcové závity | 8–56 závitov na palec (TPI) |
| Automatický pozdĺžny posuv | 0,07–0,4 mm/ot. |
| Automatický priečny posuv | 0,02–0,28 mm/ot. |
| Maximálny posuv suportu | 750 mm |
| Maximálny posuv priečneho suportu / nožových saní | 140 mm / 80 mm |
| Šírka lože | 180 mm |
| Maximálny priemer vŕtania frézovacím zariadením | 20 mm |
| Maximálny priemer čelnej / stopkovej frézy | 63 mm / 16 mm |
| Kónus vretena frézky | Morse 2 |
| Zdvih vretena frézky | 50 mm |
| Sklon frézovacej hlavy | ±90° |
| Maximálna vzdialenosť vretena frézky od stola | 375 mm |
| Maximálna vzdialenosť vretena frézky od stĺpa | 185 mm |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie možnosti nájdete v kategórii kombinované sústruhy s frézou. Pozrite si tiež ďalšie stroje značky PROMA. Pri porovnaní pracovných rozsahov a výbavy vám pomôže poradenský článok Ako vybrať sústruh.
Často kladené otázky
Je možné frézovať obrobok upnutý v sústruhu?
Áno. Pohyblivé frézovacie zariadenie umožňuje obrábať materiál aj v osi sústruhu. Realizovateľnosť konkrétnej operácie závisí od prístupu nástroja a vhodného upnutia obrobku.
Má sústruh automatický posuv v oboch smeroch?
Áno, je vybavený pozdĺžnym aj priečnym posuvom. Pozdĺžny posuv má rozsah 0,07–0,4 mm/ot., priečny 0,02–0,28 mm/ot.
Je podstavec a upínacie skľučidlo súčasťou dodávky?
Áno. Súčasťou dodávky je podstavec aj trojčelusťové skľučovadlo s priemerom 160 mm s vnútornými a vonkajšími čelusťami.
Čo zobrazujú digitálne ukazovatele?
Zobrazujú otáčky sústružného a frézovacieho vretena a zdvih frézovacej vretennice. Ukazovateľ otáčok slúži na sledovanie rýchlosti vretena, ukazovateľ zdvihu na orientáciu v pohybe vretennice.
