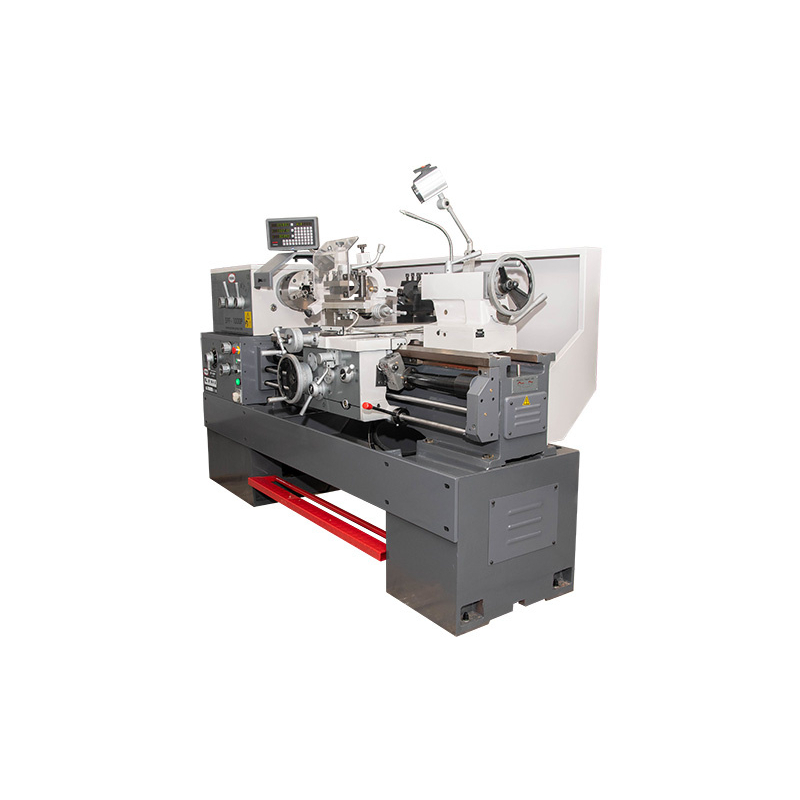

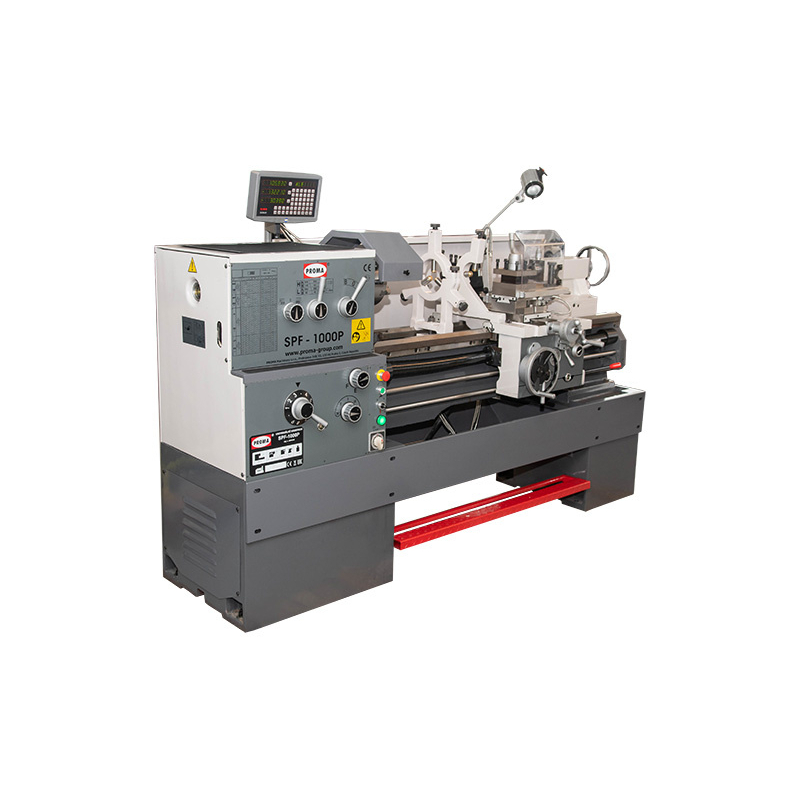

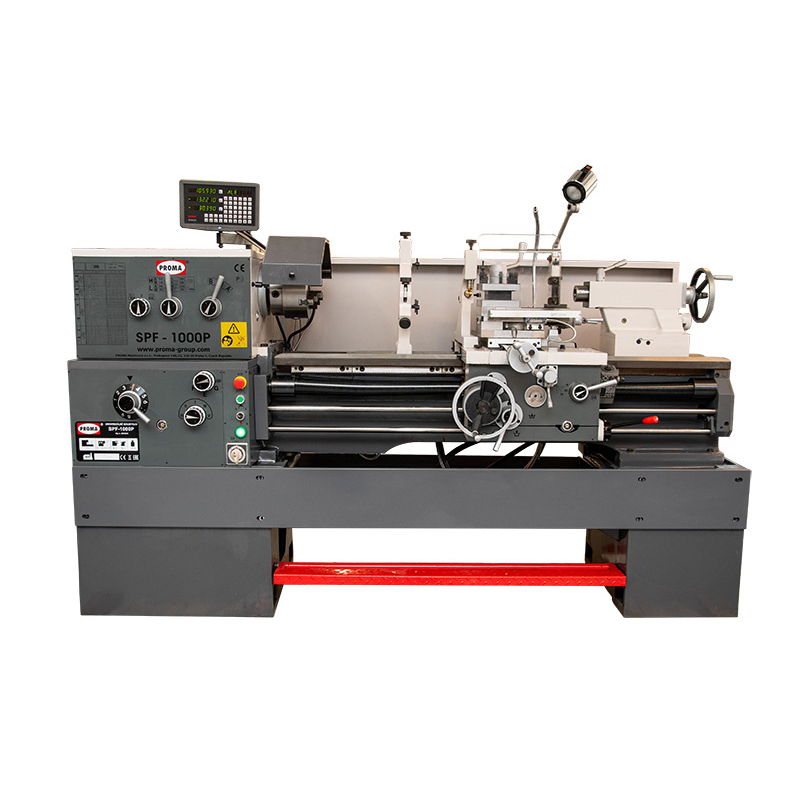

Univerzálny sústruh na kov PROMA SPF-1500PN je určený pre zámočnícke a opravárenské dielne, údržbárske pracoviská aj odborné školy. Ponúka sústružnú dĺžku 1 500 mm, s priemerom sústruženia nad ložiskom 460 mm a trojosovým digitálnym meraním v základnej výbave. Nachádza uplatnenie pri výrobe a opravách rotačných súčiastok, od puzdier a čapov až po dlhšie hriadele.
Dvojrýchlostný motor, prevodové stupne otáčok a automatické posuvy umožňujú prispôsobiť obrábanie konkrétnej operácii. Stroj je napájaný zo siete 400 V a vreteno ponúka rozsah 40–1 800 ot./min. Masívny lože tvorí pevný základ pre upnutie obrobku a vedenie suportu pri pozdĺžnom aj priečnom sústružení.
Na sústruženie, vŕtanie aj rezanie závitov
SPF-1500PN umožňuje obrábať vonkajšie a vnútorné valcové plochy, čelné plochy aj kužeľové plochy. Zvláda tiež vŕtanie, odvrtávanie a vŕtanie s príslušným nástrojovým vybavením. V dielni tak môže slúžiť napríklad na výrobu osadenia hriadeľa, úpravu čela puzdra alebo prípravu otvoru pre nadväzujúce obrábanie.
Pri posudzovaní pracovného priestoru je okrem priemeru nad ložiskom dôležitý aj otáčavý priemer nad suportom 275 mm. Ten vymedzuje priestor v mieste, kde sa pod obrobkom pohybuje suport. Priechod vretena s priemerom 52 mm je podstatný pri práci s tyčovým materiálom; nenahrádza údaj o možnostiach upnutia v skľučovadle.
Pre závitové súčiastky sú k dispozícii metrické, palcové, modulové a priemerové závity. Pri príprave konkrétnej práce preto vyberáte nielen vhodný nôž, ale aj zodpovedajúci typ závitu a nastavenie prevodov. Indikátor závitov patrí k základnému vybaveniu stroja.
Meranie a posuvy pre prehľadnejšiu prácu

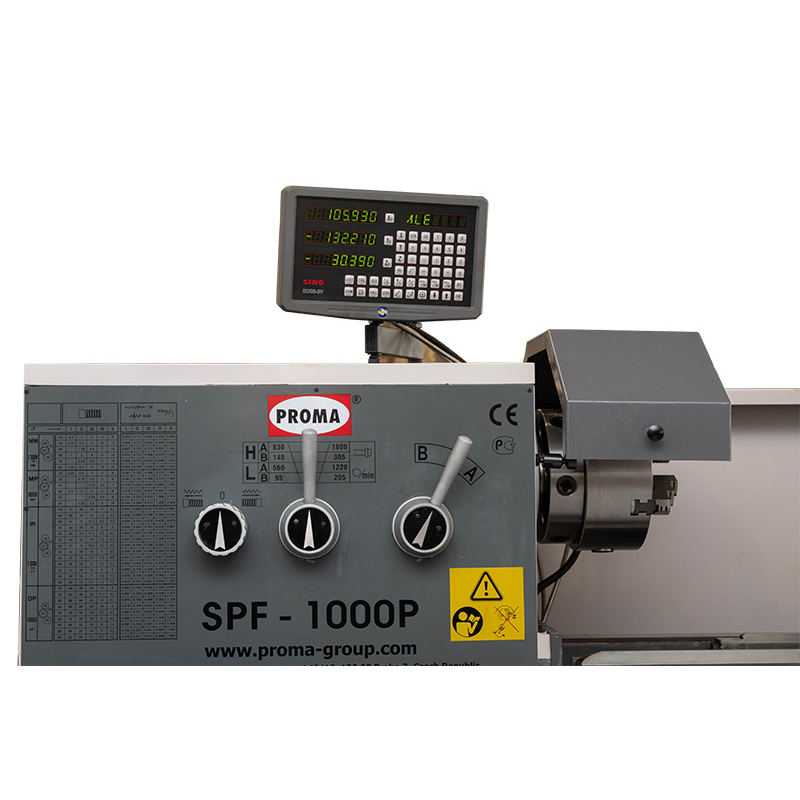

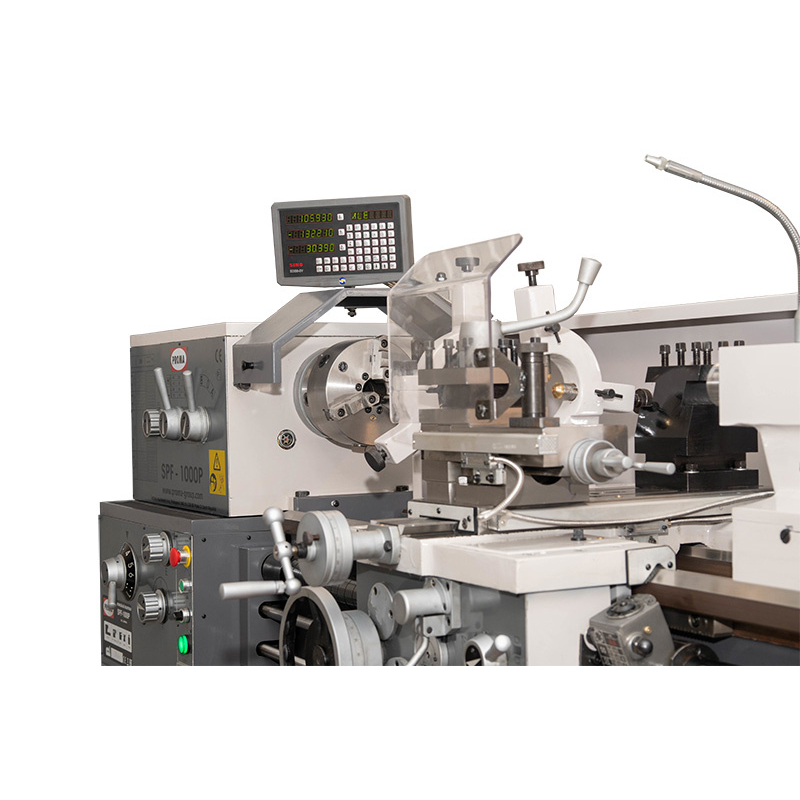

Digitálne meranie troch osí uľahčuje sledovanie polohy pri nastavovaní nástroja a návrate k pracovným hodnotám. Je to praktické najmä pri dieloch s viacerými upevneniami, kde obsluha strieda rôzne polohy a hĺbky obrábania. Na konečnú kontrolu rozmerov obrobku naďalej slúžia príslušné meradlá.

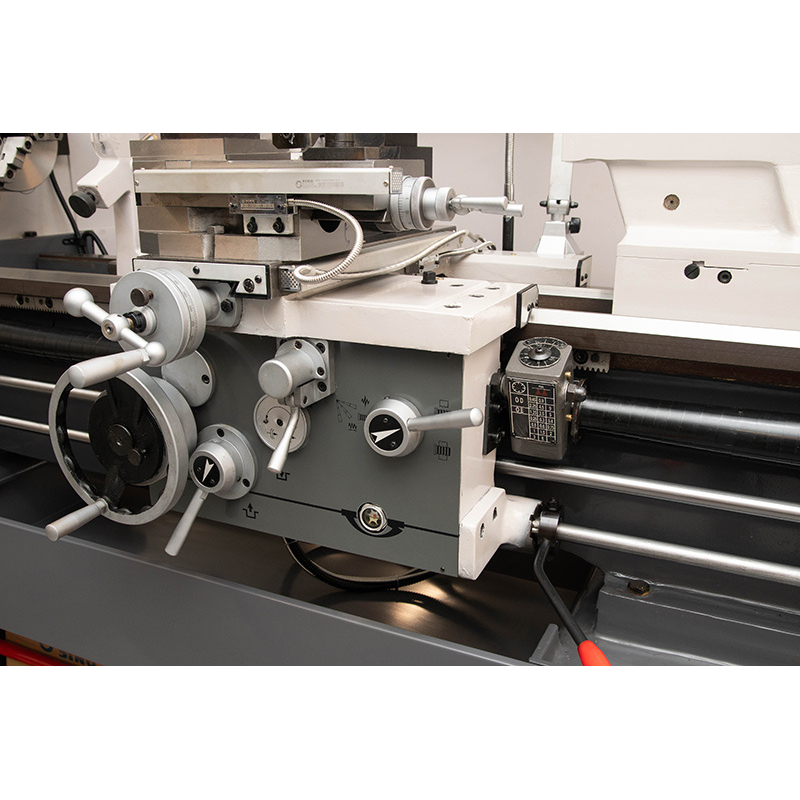

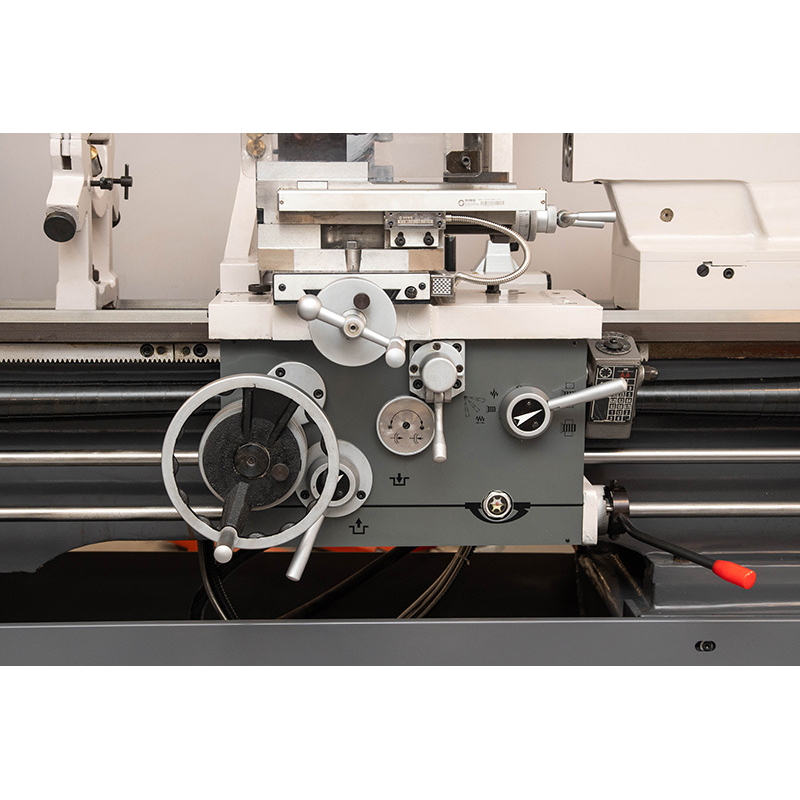

Ručné ovládanie využijete pri nájazde a nastavovaní. Automatický pozdĺžny a priečny posuv pomáha udržiavať plynulý pohyb nástroja počas rezu. Podperu noža má zdvih 133 mm, priečny posuv 280 mm a pozdĺžny posuv 1 400 mm. Stroj je vhodný pre sústružnícke nože s prierezom 25 × 25 mm.
Hlavné výhody pre dielňu
- Široké pracovné využitie: sústruženie plôch, vŕtanie, odrezávanie a rezanie závitov na jednom pracovisku.
- Trojosej merací systém: prehľad o polohe pri nastavovaní aj pri postupnom obrábaní zložitejších dielov.
- Ručný a strojový posuv: možnosť výberu ovládania podľa prípravy nástroja a prebiehajúcej operácie.
- Rôzne spôsoby upnutia: dodávané skľučovadlá, prídržná doska a hroty rozširujú možnosti prípravy obrobkov.
- Podpora dlhších dielov: pevná a pohyblivá luneta sú súčasťou základného príslušenstva.
- Vybavené pracovisko: osvetlenie, chladenie, mechanický doraz a nožná brzda patria k výbave stroja.

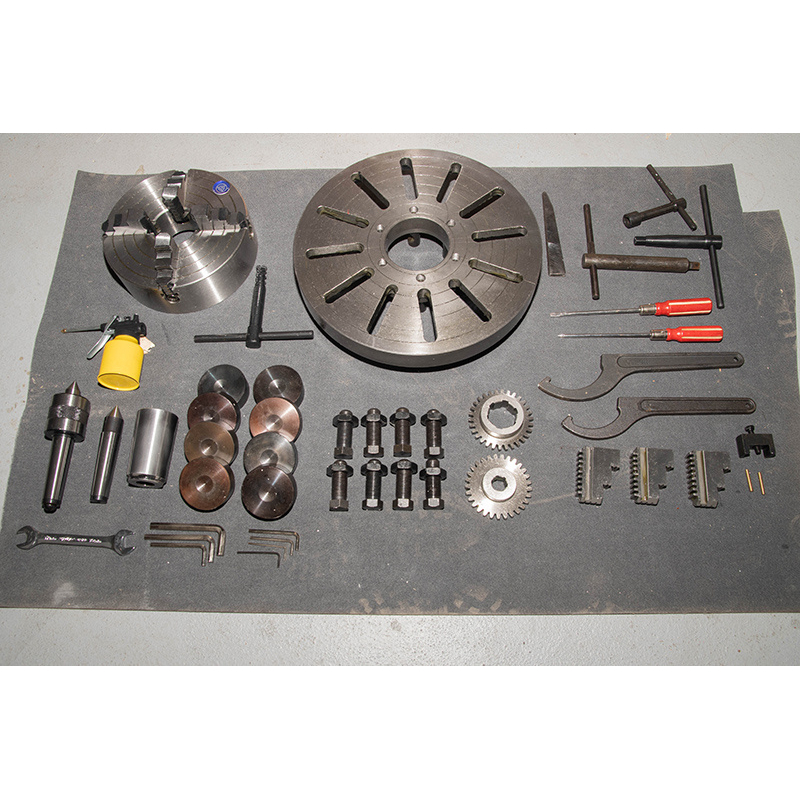

Obsah dodávky a základná výbava
Sústruh je vybavený trojosovým digitálnym meraním, osvetlením, chladením, nožnou brzdou, mechanickým dorazom, indikátorom závitov a prekluznou spojkou posuvu. Súčasťou dodávky je nasledujúce príslušenstvo: Trojčelistové upínacie skľučidlo s priemerom 200 mm.
- Trojčelusťové upínacie skľučidlo s priemerom 200 mm.
- Štvorčelustové skľučovadlo s priemerom 250 mm so samostatne nastaviteľnými čelusťami a prírubou.
- Doska s priemerom 400 mm.
- Pohyblivá luneta pre priemer do 40 mm.
- Pevná luneta pre priemer do 120 mm.
- Pevný hrot MK IV a otočný hrot MK IV.

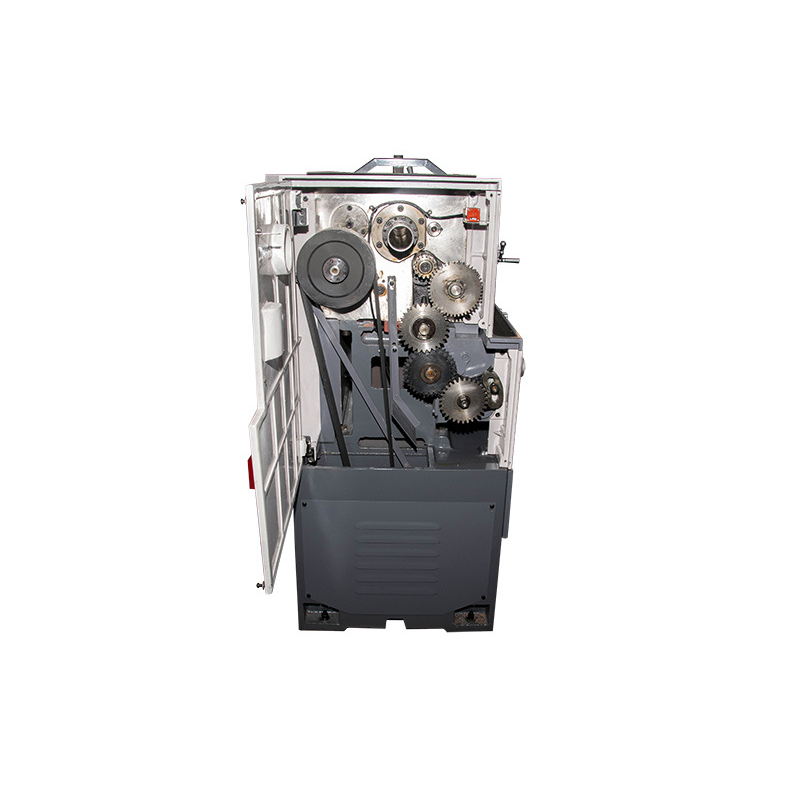

- Sada ozubených kolies.
- Montážne náradie.
Samostatne je možné doplniť sústružnícke nože 25 × 25 mm. Výber konkrétnych nástrojov prispôsobte materiálu a operáciám: pre vonkajšie sústruženie, vyvŕtavanie, odrezávanie a rezanie závitov potrebujete zodpovedajúcu geometriu rezných hrán aj vyhotovenie držiaka.
Technické parametre
| Napájacie napätie | 400 V |
|---|---|
| Príkon S1, 100 % | 4 / 5,5 kW |
| Dĺžka otáčania | 1 500 mm |
| Průměr otáčení nad ložiskom | 460 mm |
| Priemer otáčania nad suportom | 275 mm |
| Priemer trojčelustného upínacieho skľučidla | 200 mm |
| Priemer vretena | 52 mm |
| Rozsah otáčok vretena | 40–1 800 ot./min |
| Počet rýchlostných stupňov | 12 |
| Zdvih vretena koníka | 170 mm |
| Maximálny posuv nožového suportu | 133 mm |
| Maximálny posuv priečneho suportu | 280 mm |
| Maximálny posuv pozdĺžneho suportu | 1 400 mm |
| Počet polôh pozdĺžneho / priečneho posuvu | 122 / 122 |
| Metrické závity | Stúpanie 0,5–20 mm; 24 stupňov |
| Palcové závity | 1–72 závitov na palec; 61 stupňov |
| Diametrálne závity | 3–96 DP; 37 stupňov |
| Prerez sústružníckeho noža | 25 × 25 mm |
| Digitálne meranie | Trojosej, súčasť základnej výbavy |
Príprava pracoviska
Pred zakúpením sústruhu pripravte napájanie 400 V a priestor pre obsluhu, prácu s koníkom aj manipuláciu s dlhšími obrobkami. Pri plánovaní pracoviska zohľadnite aj prístup k údržbe a odstraňovaniu triesok. Inštaláciu stroja a elektrické pripojenie zabezpečte podľa návodu prostredníctvom odborných osôb.
Ďalšie modely si môžete porovnať v kategórii univerzálne sústruhy na kov. Pri posúdení pracovného priestoru, posuvov a potrebného vybavenia vám pomôže poradenský článok Ako vybrať sústruh.
Často kladené otázky
Je digitálne meranie súčasťou dodávky?
Áno. PROMA SPF-1500PN má trojosé digitálne meranie už v základnej výbave.
Má sústruh automatický posuv v oboch smeroch?
Áno, stroj ponúka automatický pozdĺžny aj priečny posuv. Na nasadenie nástroja a nastavenie je možné použiť ručné ovládanie.
Je možné použiť sústružnícke nože s rozmermi 25 × 25 mm?
Áno, stroj je pre tento prierez nožov vhodný. Sústružnícke nože sú voliteľným príslušenstvom, ktoré sa objednáva samostatne.
Aké príslušenstvo sa dodáva na podoprenie obrobku?

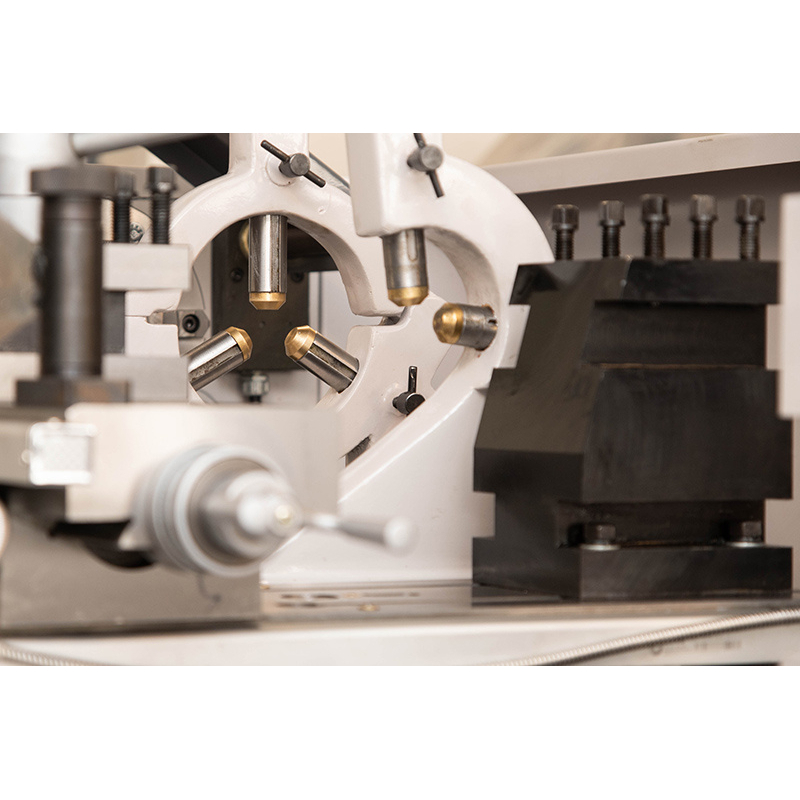

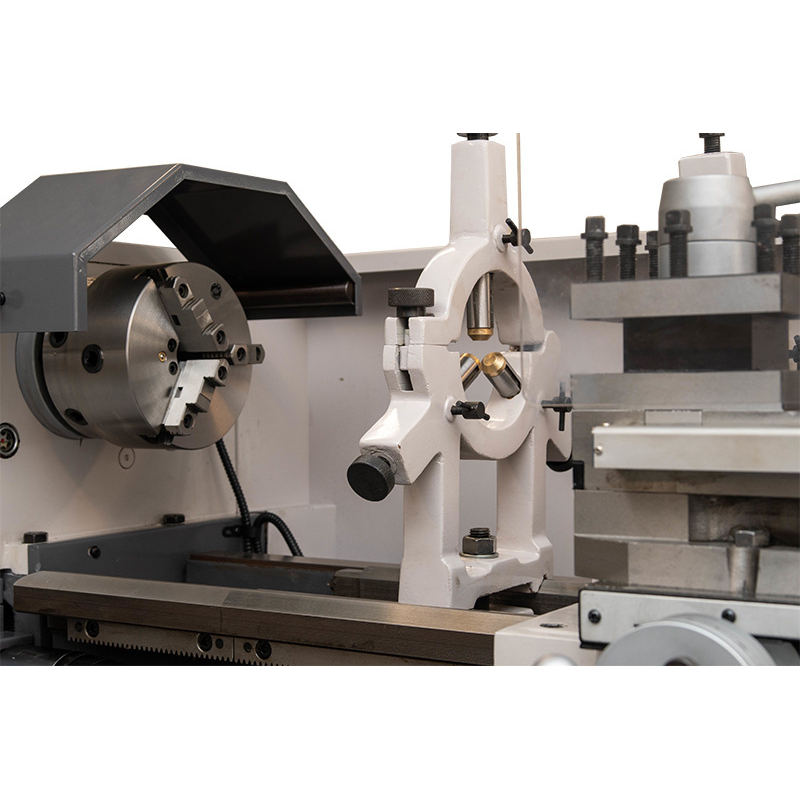

Súčasťou dodávky je pevná luneta pre priemer do 120 mm, pohyblivá luneta pre priemer do 40 mm a pevný aj otočný hrot MK IV. Spôsob podoprenia zvoľte podľa tvaru obrobku a vykonávaných operácií.
