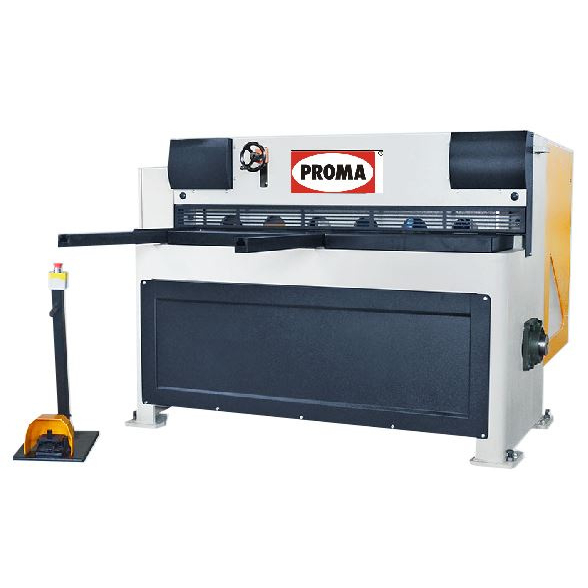

Elektromechanické stolové nožnice PROMA PRGM-H-2050 × 3 mm sú určené na dlhé priame rezy pri spracovaní plechových dielov. Ponúkajú dĺžku rezu až 2 050 mm a zvládajú oceľový plech RSt 42-1 (10 420) s hrúbkou do 3 mm. Nájdu uplatnenie v kovovýrobe a zámočníckych prevádzkach pri rezaní plechov aj pri príprave pásov na ďalšie spracovanie.
Elektromechanický pohon využíva motor s výkonom 4 kW a vyžaduje napájanie 400 V. Obsluhe pomáha guľôčková pracovná plocha, predné oporné ramená a ručne nastaviteľný zadný doraz. Toto vybavenie uľahčuje vkladanie rozmernejšieho materiálu aj opakovanú prípravu rovnako širokých dielov.
Dlhé rezy a opakované rozmery
Pracovná dĺžka umožňuje odrezanie rovného dielu s dĺžkou vyše dvoch metrov jedným rezom. Pri výrobe opakovaných pásov využijete zadný doraz s rozsahom 750 mm, ktorého polohu meníte pomocou ručného kolieska. Zarážka slúži na nastavenie rozmeru rezaného dielu; vodiace prvky a stupnica na prednom stole pomáhajú pri jeho ukladaní.
Maximálna hrúbka 3 mm sa vzťahuje na uvedenú triedu ocele. Pri výbere pre nerez, hliník alebo iný materiál zohľadnite jeho vlastnú pevnosť a prípustnú kapacitu stroja. Pre dlhé rovné diely je dôležitá aj požadovaná kvalita hrany a rovinnosť odrezaného pásu, najmä ak na rezanie nadväzuje ohýbanie.
Podoprenie plechu a prehľad o mieste rezu
Guľôčková plocha predného stola uľahčuje posúvanie plechu pri nastavovaní. Podporné ramená poskytujú oporu dlhším plechom a pritlačný systém obmedzuje ich posun počas rezu. Obsluha tak má k dispozícii vybavenie na manipuláciu, vedenie aj pridržanie materiálu priamo na stroji.
Osvetlenie reznej línie zlepšuje orientáciu pri vkladaní plechu podľa označenia. Pracovisko dopĺňajú priehľadné ochranné kryty prstov s fotobunkami. Rez sa ovláda nožným pedálom, na ktorom je integrované aj tlačidlo STOP.
Hlavné výhody
- Zváraný oceľový rám poskytuje pevný základ pre rezanie väčších plechov.
- Kalené a brúsené aktívne časti z nástrojovej ocele tvoria pracovný základ rezacieho mechanizmu.
- Ručný zadný doraz uľahčuje opakované nastavenie požadovaných rozmerov.
- Guľôčkový stôl a oporné ramená pomáhajú pri vkladaní a presúvaní plechu.
- Osvetlená rezová línia zreteľne znázorňuje polohu materiálu voči miestu rezania.
Obsah dodávky a základná výbava
Súčasťou dodávky je stroj s nasledujúcou výbavou:
- stôl s vodiacim dorazom a stupnicou,
- predná guľôčková pracovná plocha a oporné ramená,
- ručný zadný doraz 750 mm,
- obojstranné nože,
- nožný ovládací pedál s integrovaným tlačidlom STOP,
- priehľadné ochranné kryty prstov s fotobunkami,
- osvetlenie strihacej línie.
Voliteľné príslušenstvo nie je súčasťou základnej dodávky. Samostatne je možné objednať NC-riadený zadný doraz 750 alebo 1 000 mm s jednotkou BRL, zadnú optickú bezpečnostnú bariéru, nastaviteľný uhlový doraz 0–180° a pneumatické podoprenie tenkých plechov.
Technické parametre
| Vyhotovenie | Elektromechanické nožnice na plechy |
|---|---|
| Napájacie napätie | 400 V |
| Výkon motora | 4 kW |
| Maximálna dĺžka rezu | 2 050 mm |
| Maximálna hrúbka oceľového plechu RSt 42-1 (10 420) | 3 mm |
| Počet zdvihov | 35 za minútu |
| Šírka stola | 390 mm |
| Pracovná výška stola | 800 mm |
| Rozsah zadného dorazu v základnej výbave | 750 mm |
Čo je potrebné zohľadniť pri plánovaní pracoviska
Pre tento stroj potrebujete pracovisko s napájaním 400 V a priestorom na umiestnenie celej spracovávanej dosky. Pri rozmiestňovaní zariadení zohľadnite aj odber dielov a odrezkov, ako aj prístup na nastavenie a údržbu. Elektrické pripojenie a inštaláciu zabezpečte odborným spôsobom podľa návodu k stroju.
Pri plánovaní výroby rozlišujte medzi rýchlosťou strihacieho mechanizmu a časom potrebným na výrobu hotového dielu. Súčasťou pracovného cyklu je aj doprava plechu k stroju, jeho umiestnenie a odber po strihaní. Pri rozmerných plechoch preto venujte pozornosť celému spôsobu manipulácie.
Ďalšie modely nájdete v kategórii nožnice na plech. Pozrite si tiež ďalšie stroje značky PROMA. Poradca vám pomôže s porovnaním konštrukcií a pracovných rozsahov: Ako vybrať nožnice na plech.
Často kladené otázky
Platí hrúbka 3 mm pre všetky druhy plechu?
Nie. Pri tomto modeli sa vzťahuje na oceľ RSt 42-1 (10 420). Pri inom materiáli je potrebné posúdiť jeho pevnosť a zodpovedajúcu strihaciu kapacitu.
Je zadný doraz v základnej výbave motorizovaný?
Základný doraz má rozsah 750 mm a nastavuje sa ručným kolieskom. Verzia s NC riadením sa objednáva samostatne.
Ako sa spúšťa rezanie?
Stroj sa ovláda nožným pedálom s integrovaným tlačidlom STOP.
Pomáha stôl pri manipulácii s veľkými plechmi?
Áno. Predná pracovná plocha je vybavená guličkami na ľahšie posúvanie materiálu a oporné ramená poskytujú oporu pre dlhšie plechy.
