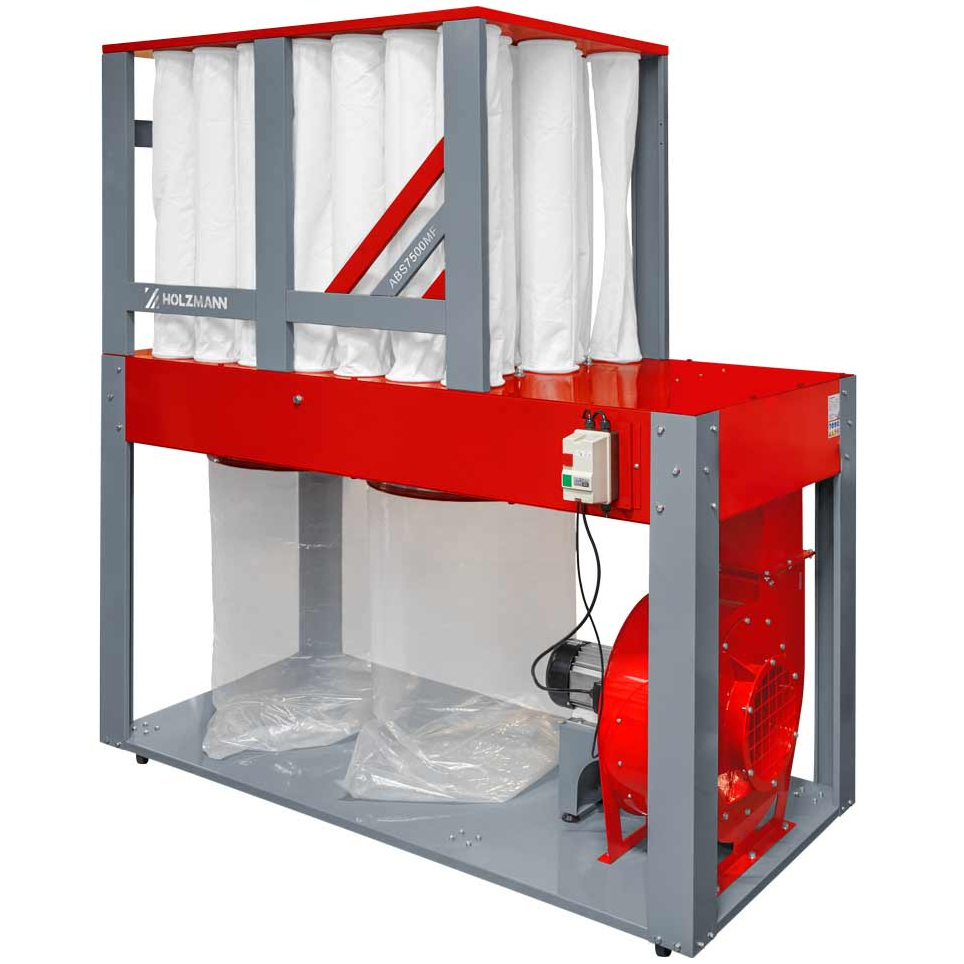

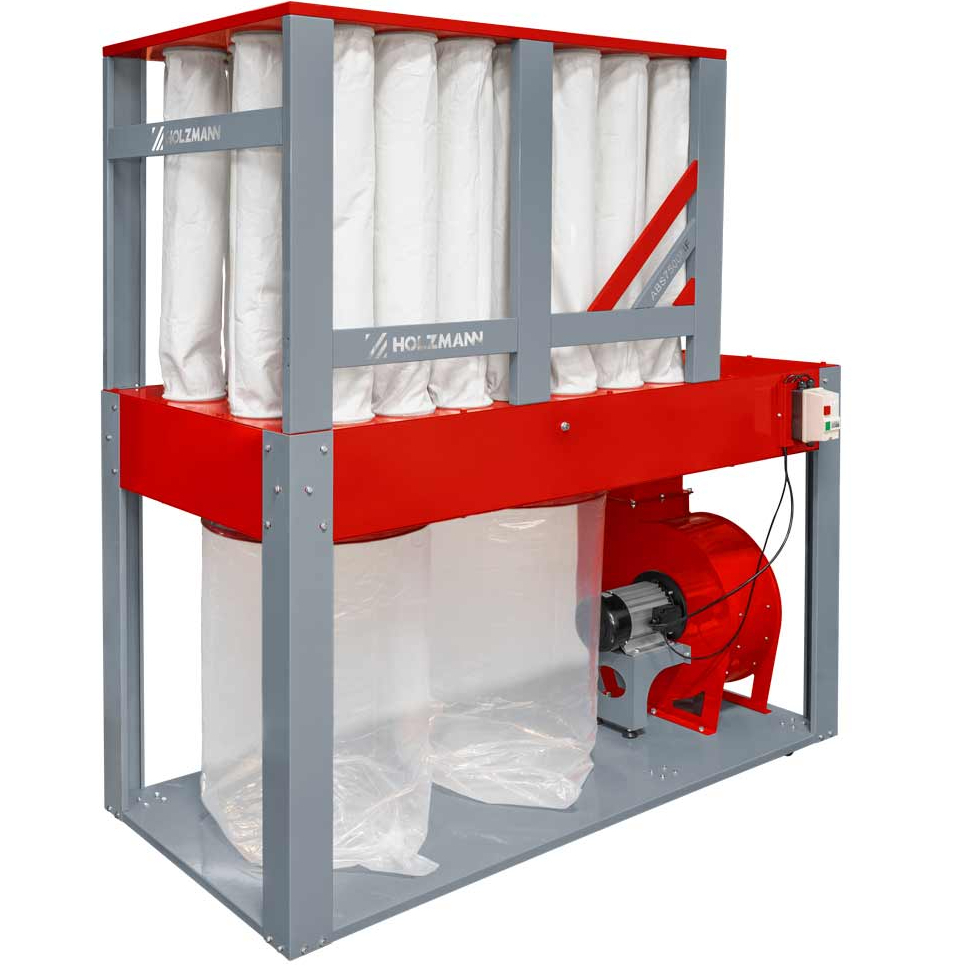

Holzmann ABS4500MF_230V je odsávač pilín, hoblín a drevného prachu pre stolárske dielne s väčším množstvom vznikajúceho odpadu. Kombinuje odsávací výkon 4 500 m³/h, motor s menovitým výkonom S1 3 000 W a multifiltrovú zostavu s 18 filtračnými vakmi. Je určený na odvádzanie odpadu od drevoobrábacích strojov pri zodpovedajúcom návrhu pripojenia.
Model využíva jednofázové napájanie 230 V/50 Hz a má jedno vstupné hrdlo s priemerom 200 mm. Zachytené piliny sa zhromažďujú v dvoch zberných vreciach. Plechovú konštrukciu dopĺňa integrovaný pojazdný podvozok, ktorý uľahčuje zmenu umiestnenia zariadenia v dielni.
Odsávanie od hobľoviek, píl a frézok na drevo
ABS4500MF_230V využijete pri odsávaní odpadu vznikajúceho počas porovnávania, hrúbkovania, rezania alebo frézovania dreva. Odvod pilín a hoblín priamo od stroja pomáha obmedziť ich hromadenie v pracovnom priestore. Odsávač je určený aj pre drevené kompozity a materiály s obdobnými fyzikálnymi vlastnosťami v medziach použitia stroja.
Katalógový prietok 4 500 m³/ha podtlak 2 690 Pa sú východiskové údaje pre posúdenie odsávacej sústavy. Skutočný prietok pri pripojenom stroji ovplyvňuje dĺžka hadíc, ich priemer, počet kolien, rozbočenie aj stav filtrov. Pre výslednú funkciu preto porovnávajte celú plánovanú zostavu s požiadavkami konkrétneho drevoobrábacieho zariadenia.
Odsávač je možné využiť aj na rozvod k viacerým strojom. Možnosť ich súčasnej prevádzky závisí od potrebného množstva vzduchu a odporu jednotlivých vetiev. Najvyšší prietok a najvyšší podtlak nepovažujte automaticky za jeden spoločný pracovný bod, ktorý bude dostupný v každom zapojení.
Multifilter s celkovou plochou 8,46 m²
Hornú filtračnú zostavu tvorí 18 vakov s priemerom 160 mm a dĺžkou 945 mm . Ich celková filtračná plocha je 8,46 m². Usporiadanie väčšieho počtu úzkych vakov sústreďuje filtračnú plochu do spoločnej konštrukcie nad zbernou časťou.
Pre pravidelnú prevádzku je dôležitý prístup k filtrom a možnosť kontroly ich stavu. Zanesené alebo poškodené vaky ovplyvňujú funkciu celej odsávacej sústavy. Pri umiestnení preto ponechajte priestor na obsluhu hornej časti a prípadnú výmenu jednotlivých filtračných vakov.
Dva zberné vrecia pre objemný odpad
Dodávka zahŕňa dva zberné vrecia na piliny a triesky . Pre jedno vrece je uvedený objem 185 l, priemer 500 mm a dĺžka 900 mm. Táto veľkosť je praktická najmä pri hobľovaní, kedy rýchlo vzniká väčší objem hoblín.
Dve samostatné zberné miesta umožňujú odoberať zachytený materiál v jednotlivých vreciach. Pred inštaláciou premyslite aj ich sňatie a odnesenie. Prístup k spodnej časti musí zostať voľný aj po zapojení odsávacieho vedenia, aby pri vyprázdňovaní neprekážali okolité stroje alebo uskladnený materiál.

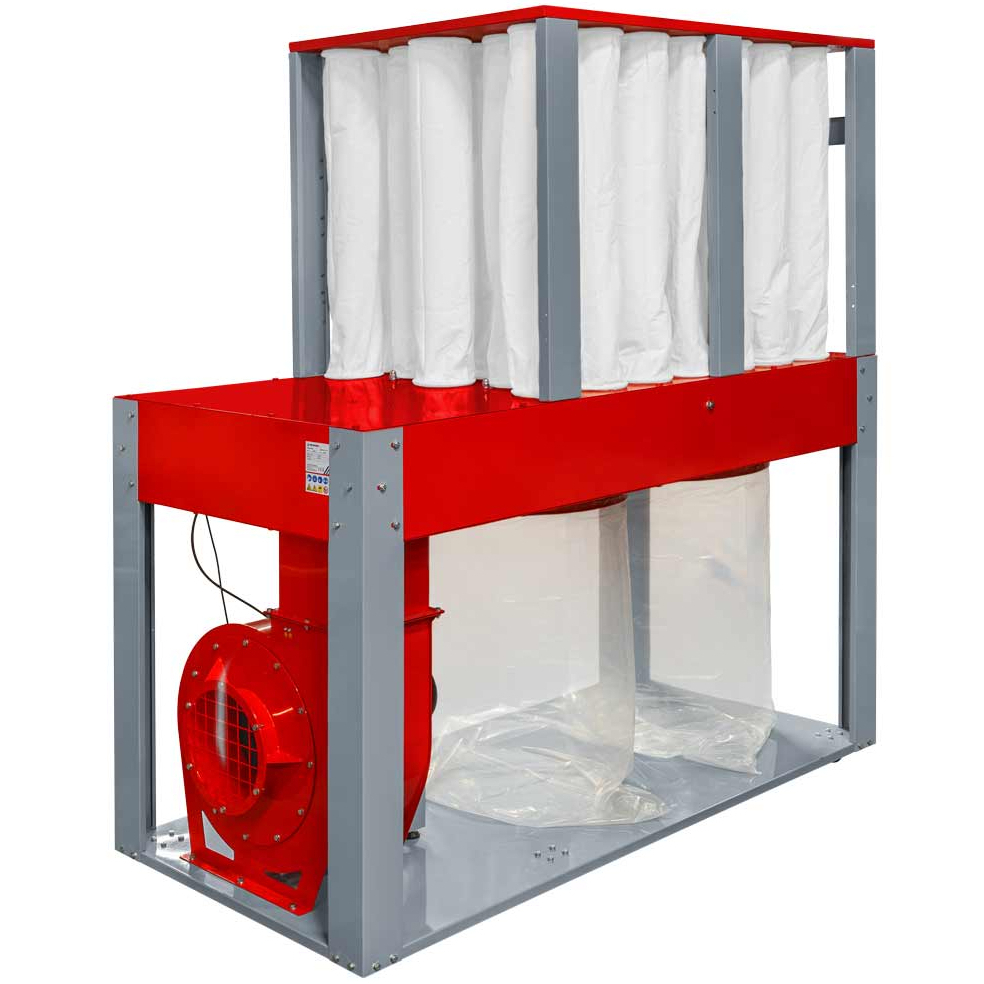

Plechová konštrukcia a pojazd na manipuláciu

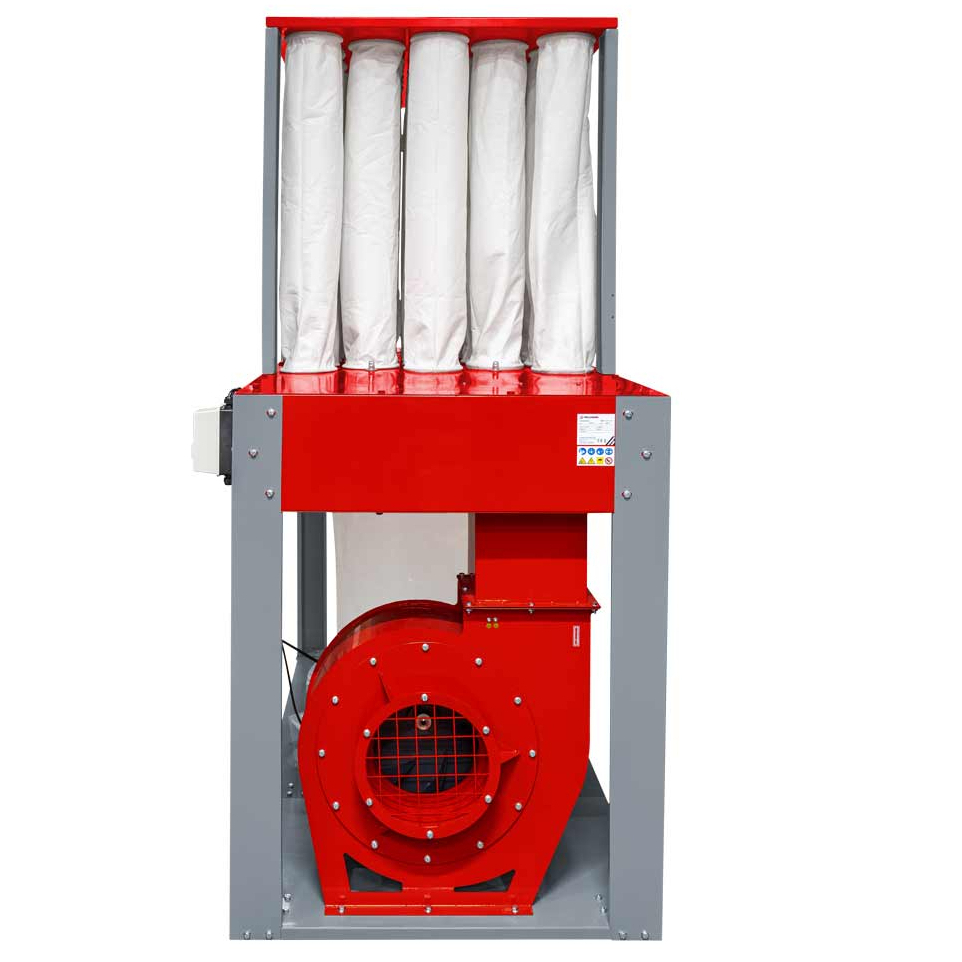

Odsávač má robustnú plechovú konštrukciu a ventilátor s obežným kolesom s priemerom 400 mm . Motor s menovitým výkonom S1 3 000 W zaisťuje pohon ventilátora. Vstup Ø 200 mm je vhodným východiskovým bodom pre návrh napojenia, ktorého prierezy a dĺžky musia zodpovedať požadovanému odsávaniu.
Integrovaný pojazdný podvozok uľahčuje presunutie zostavy pri inštalácii alebo zmene usporiadania dielne. Pri premiestňovaní zohľadnite hmotnosť zariadenia a vedenie prívodu aj hadíc. Pojazd je užitočný pre manipuláciu, nenahrádza však vhodne pripravené miesto na bežnú prevádzku.
Hlavné prínosy
- Odsávací výkon 4 500 m³/h na pripojenie k drevoobrábacím pracoviskám.
- Motor S1 3 000 W s napájaním 230 V/50 Hz.
- 18 filtračných vakov s celkovou plochou 8,46 m².
- Dva zberné vrecia pre zachytené piliny a hobliny.
- Pripojovacie hrdlo Ø 200 mm na napojenie odsávacieho vedenia.
- Integrovaný pojazdný podvozok na manipuláciu v dielni.
Obsah dodávky
Súčasťou dodávky je:
- odsávač Holzmann ABS4500MF_230V,
- pojazdný podvozok,
- 18 filtračných vakov,
- 2 zberné vrecia na piliny a triesky.
Technické parametre
| Menovitý výkon motora S1 | 3 000 W |
|---|---|
| Napájanie | 230 V/1 fáza/50 Hz |
| Odsávací výkon | 4 500 m³/h |
| Podtlak | 2 690 Pa |
| Odsávacia prípojka | 1× Ø 200 mm |
| Priemer obežného kolesa ventilátora | 400 mm |
| Počet filtračných vakov | 18 |
| Rozmery filtračného vaku (priemer × dĺžka) | 160 × 945 mm |
| Celková filtračná plocha | 8,46 m² |
| Počet dodávaných zberných vriec | 2 |
| Objem zberného vreca | 185 l |
| Rozmery zberného vreca (priemer × dĺžka) | 500 × 900 mm |
| Rozmery stroja (D × Š × V) | 1 825 × 810 × 2 210 mm |
| Hmotnosť stroja bez obalu | 143 kg |
| Hmotnosť s obalom | 193 kg |
| Balenie 1 - rozmery (D × Š × V) | 1 860 × 720 × 560 mm |
| Balenie 2 - rozmery (D × Š × V) | 690 × 690 × 750 mm |
| Hladina akustického tlaku LpA | 89,8 dB(A); neistota K = 3 dB(A) |
| Hladina akustického výkonu LwA | 108 dB(A); neistota K = 3 dB(A) |
Čo pripraviť pred inštaláciou
Pre zostavený odsávač počítajte s rozmermi 1 825 × 810 × 2 210 mm a ďalším miestom pre prístup k filtrom a zberným vreciam. Vedenie navrhnite s ohľadom na vstup Ø 200 mm a požiadavky pripojených strojov. Elektrický prívod musí zodpovedať napájaniu 230 V/50 Hz a požiadavkám zariadenia.
Ďalšie varianty nájdete v kategórii odsávača prachu a pilín . Prezrieť si môžete aj ponuku značky Holzmann . S posúdením prietoku, filtrácie a pripojenia vám pomôže článok Ako vybrať odsávač prachu .
Časté otázky
Vyžaduje odsávač trojfázový prívod?
Nie. Model ABS4500MF_230V je určený pre jednofázové napájanie 230 V/50 Hz.
Sú filtre a zberné vrecia súčasťou dodávky?
Áno. Dodávka obsahuje 18 filtračných vakov, dva zberné vrecia a pojazdný podvozok.
Je možné pripojiť viac strojov?
Áno, pri zodpovedajúcom návrhu rozvodu. Súčasnú prevádzku je nutné posúdiť podľa požadovaného prietoku jednotlivých strojov a odporu celej sústavy.
Aký priemer má pripojovacie hrdlo?
Odsávač má jedno vstupné hrdlo s priemerom 200 mm.
