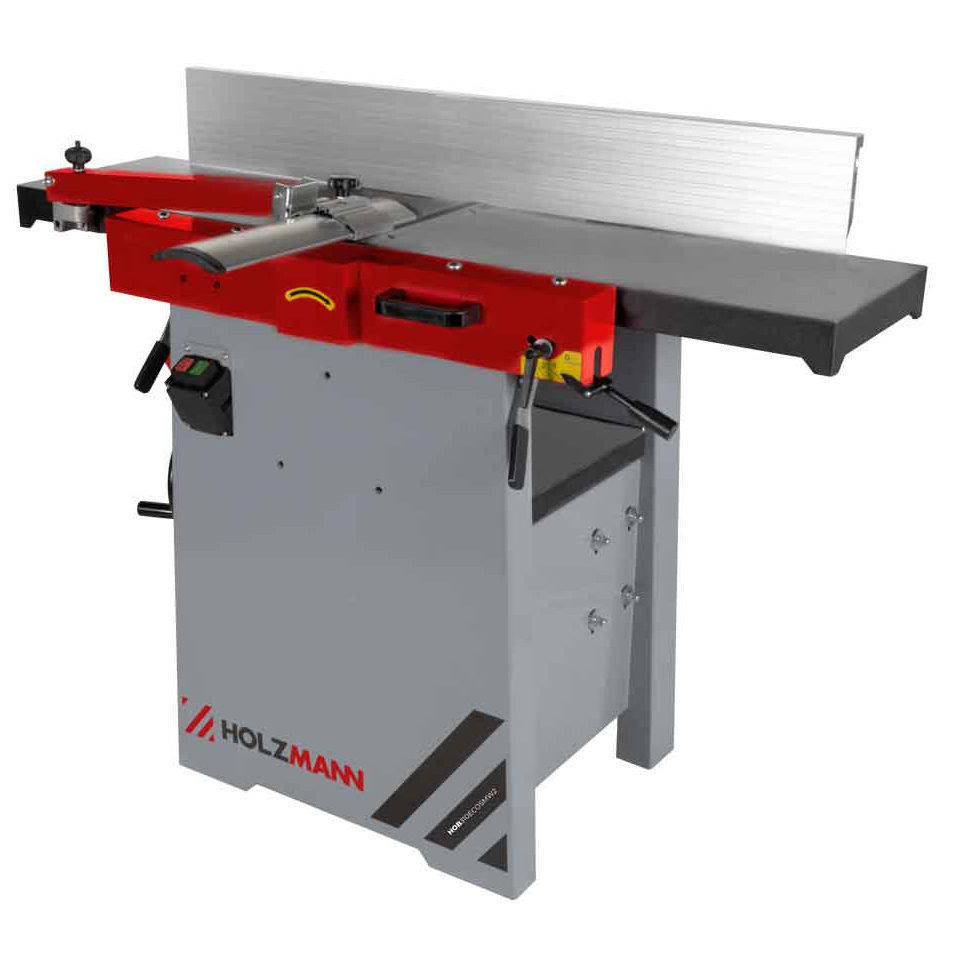

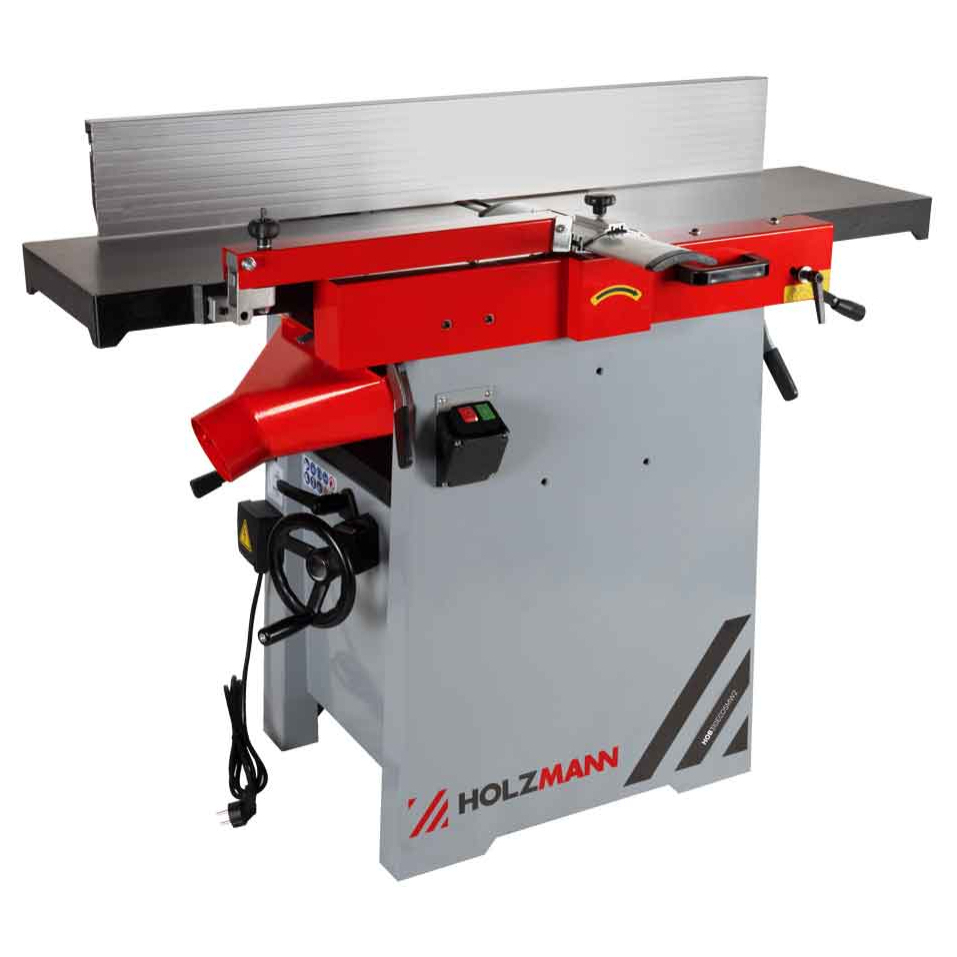

Holzmann HOB310ECOSMW2_230V spája vyrovnávaciu hoblík a hrúbkovú frézu v jednom stroji. Umožňuje pripraviť rovnú plochu, opracovať hranu a následne zjednotiť hrúbku drevených dielov. Ponúka šírku hobľovania 310 mm, šírku priechodu 308 mm a maximálnu výšku priechodu 225 mm. Hodí sa na prípravu masívneho dreva na rámy, police, nábytkové diely a ďalšie stolárske výrobky.
Hlavným konštrukčným prvkom je špirálový hobľovací valec s 30 vymeniteľnými reznými doštičkami. Motor má menovitý výkon S1 2 200 W a napájanie 230 V / 50 Hz. Prechod medzi vyrovnávaním a preťahovaním uľahčuje sklopenie celého súboru vyrovnávacích stolov. V dielni tak môžete využiť dve navzájom nadväzujúce operácie na jednom pracovnom mieste.
Od vyrovnania povrchu po jednotnú hrúbku
Pri vyrovnávaní vediete materiál po stoloch s celkovými rozmermi 1 285 × 310 mm. Ich dĺžka poskytuje oporu pri vedení dielu pred hobľovacím valcom aj za ním. Pracovná výška vyrovnávacieho stola je 852 mm a maximálny odber pri vyrovnávaní dosahuje 3 mm. Na opracovanie hrán slúži pravítko s rozmermi 1 100 × 150 mm, ktoré je možné nakloniť v rozsahu 0–45°.
Po vytvorení referenčnej plochy môžete pokračovať v ťahaní. Hrúbkovacia časť spracováva diely široké najviac 308 mm a hrúbky 5–225 mm. Stôl na ťahanie má rozmery 545 × 308 mm. Posuv rýchlosťou 5,5 m/min zabezpečuje priechod materiálu strojom; súčasťou podávacieho mechanizmu je špirálovo vstupný valec.
Maximálny odber pri ťahaní je 4 mm. Pri výbere hĺbky rezu zohľadnite šírku materiálu, druh dreva a požadovaný povrch. Najväčší prípustný odber nemusí byť vhodný pre každý diel. Pri širších alebo náročnejších obrobkoch pomôže rozdelenie obrábania na viac priechodov obmedziť zaťaženie stroja.
Špirálový valec s vymeniteľnými doštičkami
Hobľovací valec s priemerom 70 mm sa otáča rýchlosťou 5 500 ot./min. V dvoch špirálových drážkach je osadených 30 doštičiek s rozmermi 15 × 15 × 2,5 mm. Segmentové osadenie umožňuje riešiť opotrebenie alebo poškodenie jednotlivých rezných hrán samostatne, bez výmeny celého dlhého noža.
Súčasťou dodávky je aj päť náhradných doštičiek a montážne náradie. Pri nákupe ďalších doštičiek vyberajte vyhotovenie určené pre tento valec, vrátane zodpovedajúcej geometrie 30°. Zhodné pôdorysné rozmery samy o sebe nestačia na potvrdenie správnej náhrady.
Prekonfigurácia a nastavenie ťahania

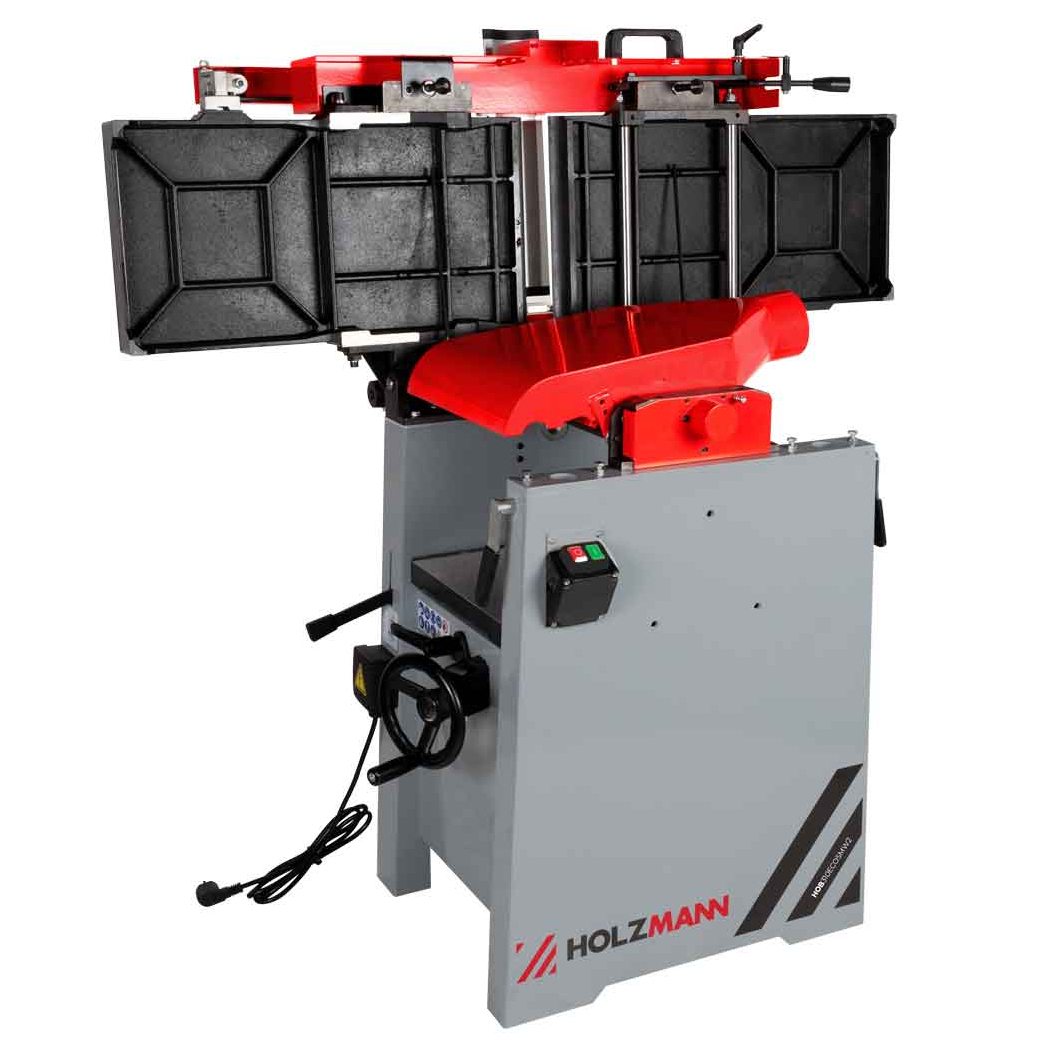

Pri prechode do režimu zosilňovania sa vyrovnávacie stoly vyklopia nahor. Toto usporiadanie uľahčuje striedanie operácií pri príprave materiálu: najskôr môžete vyrovnať skupinu dielov a následne ich pretiahnuť na požadovaný rozmer. Pri umiestnení stroja ponechajte priestor aj na otvorenie stolov.
Výšku zosilňovacieho stola nastavujete centrálne pomocou ručného kolesa a nastavenie sledujete na počítadle. Pri spracovaní viacerých kusov tak máte prehľad o zvolenej polohe stola. Kombinácia spoločného nastavenia a mechanického posuvu je praktická pri príprave série dielcov rovnakej hrúbky.
Hlavné výhody hobľovačky Holzmann
- Vyrovnávanie aj vyťahovanie pre následné spracovanie reziva na jednom stroji.
- Špirálový valec s 30 doštičkami s možnosťou samostatnej výmeny jednotlivých rezacích hrán.
- Vyrovnávacie stoly s dĺžkou 1 285 mm na podoprenie a vedenie materiálu.
- Naklápacie pravítko 0–45° na vedenie dielov a opracovanie šikmých hrán.
- Centrálne nastavenie hĺbky rezu s počítadlom pre prehľadné nastavenie hrúbky.
- Päť náhradných doštičiek v dodávke ako rezerva na výmenu opotrebovaných rezacích hrán.
Obsah balenia a voliteľné príslušenstvo
- Hoblík s predĺžením Holzmann HOB310ECOSMW2_230V.
- Hobľovacie pravítko.
- Kryt hobľovacieho valca s ramenom.
- 30 rezných doštičiek namontovaných vo valci.
- 5 náhradných rezných doštičiek so skrutkami.
- Montážne náradie.
- Posuvná lišta.
Voliteľne je možné doplniť prípravok HOB310ECOLL na vŕtanie pozdĺžnych otvorov. Tento prípravok nie je súčasťou základnej dodávky. Samostatne sa zakúpi aj odsávanie a vhodné kĺzavé prostriedky pre pracovné stoly.
Technické parametre
| Napájanie | 230 V / 50 Hz |
|---|---|
| Menovitý výkon motora S1 | 2 200 W |
| Maximálna šírka vyrovnávania | 310 mm |
| Rozmery vyrovnávacích stolov | 1 285 × 310 mm |
| Výška vyrovnávacieho stola | 852 mm |
| Maximálny odber pri vyrovnávaní | 3 mm |
| Rozmery pravítka | 1 100 × 150 mm |
| Rozsah sklonu pravítka | 0–45° |
| Maximálna šírka prieťahu | 308 mm |
| Hrúbka obrobku v priečnom reze | 5–225 mm |
| Rozmery stola na ťahanie | 545 × 308 mm |
| Maximálny odber pri ťahaní | 4 mm |
| Rýchlosť posuvu | 5,5 m/min |
| Priemer hoblovacieho valca | 70 mm |
| Otáčky hoblovacieho valca | 5 500 ot./min |
| Počet osadených doštičiek | 30 |
| Rozmery a geometria doštičiek | 15 × 15 × 2,5 mm; 30° |
| Priemer odsávacieho pripojenia | 100 mm |
| Požadovaný prietok odsávania | Minimálne 1 000 m³/h |
| Požadovaný podtlak odsávania | 800 Pa |
| Rozmery stroja (D × Š × V) | 1 285 × 750 × 1 000 mm |
| Hmotnosť stroja | 179,5 kg |
| Hladina akustického výkonu | 103 dB(A) |
| Hladina akustického tlaku | 89,5 dB(A) |
Odsávanie a príprava dielne
Hoblík má odsávaciu prípojku s priemerom 100 mm. Pre odsávací systém je potrebný prietok minimálne 1 000 m³/h a podtlak 800 Pa. Pri výbere odsávača prachu a pilín zohľadnite jeho výkon spolu s dĺžkou a odporom pripojeného potrubia. Dostatočný odvod hoblin patrí medzi podmienky plynulej prevádzky.
Pred strojom aj za ním ponechajte priestor pre najdlhšie spracovávané diely. Pri dlhom materiáli počítajte s vhodným podoprením, aby jeho hmotnosť nekomplikovala vedenie po stoloch. Napájanie tejto verzie je 230 V / 50 Hz; elektrický prívod musí spĺňať požiadavky stroja.
Ďalšie vyhotovenia nájdete v kategórii hoblíky s priechodom. Môžete si prezrieť aj ďalšie stroje značky Holzmann. Poradňa „Ako vybrať hoblík“ vám pomôže s porovnaním pracovných rozsahov a konštrukcie.
Často kladené otázky
Je pracovná šírka rovnaká pri vyrovnávaní a priečnom hobľovaní?
Pri vyrovnávaní je maximálna šírka 310 mm. Pri preťahovaní je možné spracovať diel s maximálnou šírkou 308 mm.
Sú rezné doštičky súčasťou dodávky?
Áno. Na valci je namontovaných 30 doštičiek. Dodávka obsahuje aj päť náhradných doštičiek so skrutkami a montážne náradie.
Ako sa nastavuje hrúbka pri ťahaní?
Výška hrúbkovacieho stola sa nastavuje centrálne pomocou ručného kolesa s počítadlom. Povolená hrúbka obrobku je 5–225 mm.
Je súčasťou stroja drážkovač?
Prípravok HOB310ECOLL na vŕtanie pozdĺžnych otvorov je voliteľným príslušenstvom a objednáva sa samostatne.
