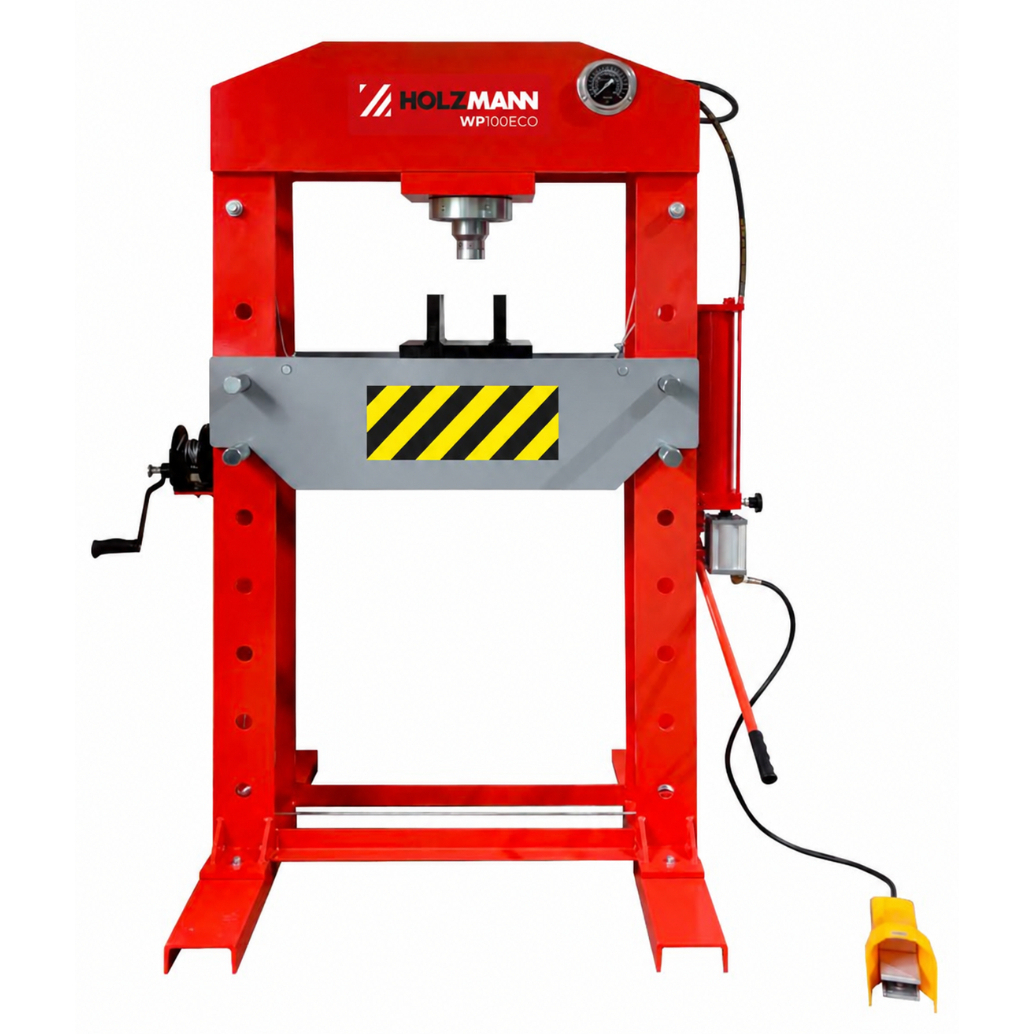

Holzmann WP100ECO je hydraulický dielenský lis s maximálnou lisovacou silou 100 t pre montážne, opravárenské, rovnacie a ohýbacie práce. Uplatní sa v autoservise, strojnej údržbe aj opravárenskej dielni pri práci s ložiskami, puzdrami, čapmi a ďalšími strojnými súčasťami. Ponúka zdvih piestu 280 mm, výškovo nastaviteľný pracovný stôl a vodorovne posuvnú lisovaciu jednotku.
Lisovací tlak je možné vytvárať ručne alebo pneumaticky . Pre pneumatickú prevádzku je pripravená vzduchová jednotka s prípojkou 1/4″ a pracovným tlakom 7,5-8,5 bar. Integrovaný manometer zobrazuje lisovaciu silu a automatický návrat piestu uľahčuje prípravu ďalšieho pracovného cyklu.
Lisovacia sila pre náročné servisné a montážne úkony
Maximálna sila 100 t poskytuje kapacitu pre práce, pri ktorých menší dielenský lis nestačí. WP100ECO využijete pri montáži a demontáži vhodne uložených súčastí, rovnaní dielov alebo ohýbaní so zodpovedajúcim prípravkom. O použiteľnosti pre konkrétnu operáciu rozhoduje vedľa sily aj rozmer zostavy, spôsob podoprenia a prístup lisovacieho nástroja.
Pri práci s ložiskami, puzdrami alebo čapy potrebujete preniesť silu do správneho miesta súčasti. Výber lisovacích tŕňov a podpier preto prispôsobte konkrétnemu uloženiu. Pri vyrovnávaní a ohýbaní posudzovajte tiež materiál, geometriu dielu a dovolené zaťaženie prípravku; samotná tonáž neurčuje univerzálny rozsah ohýbaných profilov alebo hrúbku plechu.
Ručné ovládanie a pneumatická podpora
Možnosť ručného vytvárania tlaku umožňuje pracovať bez využitia prívodu stlačeného vzduchu. Pneumatický režim je praktický najmä pri opakovaných úkonoch, kedy obmedzuje potrebu ručného pumpovania. Obsluha tak môže zvoliť spôsob práce podľa vybavenia dielne a charakteru zákazky.
Pre pneumatickú prevádzku priveďte vzduch s tlakom 7,5-8,5 bar cez prípojku 1/4″ . Tento údaj sa vzťahuje na prívod stlačeného vzduchu, nie na tlak hydraulického oleja alebo na nastavenie lisovacej sily. Pneumatická podpora uľahčuje vytváranie tlaku, ale nemení maximálnu kapacitu lisu.
Nastaviteľný stôl a vodorovne posuvná jednotka
Výškovo nastaviteľný pracovný stôl umožňuje prispôsobiť priestor pod piestom veľkosti súčasti a použitým podperám. Pri striedaní rôzne vysokých zostáv tak môžete upraviť ich polohu voči lisovacej jednotke. Šírka lôžka je 820 mm.
Lisovaciu jednotku je možné navyše posúvať vodorovne. Polohu piestu tak prispôsobíte miestu lisovania bez toho, aby ste museli zakaždým rovnako výrazne presúvať celý obrobok. Túto možnosť oceníte pri rozmernejších alebo nepravidelných dieloch. Súčasť aj lisovací nástroj musí napriek tomu zostať správne ustavené voči smeru pôsobiacej sily.
Zdvih piestu 280 mm vyjadruje dĺžku jeho pracovného pohybu. Pri výbere lisu ho posudzovajte samostatne od nastavenia stola: do pracovného priestoru sa musí zmestiť diel, podpery aj nástroj a zároveň musí zostať miesto pre požadovaný pohyb lisovanej súčasti.
Manometer a automatický návrat piestu
Integrovaný manometer umožňuje sledovať lisovaciu silu počas zaťažovania. Obsluha tak má prehľad o priebehu práce a môže ho porovnávať s požiadavkami konkrétnej operácie. Sledovanie sily dopĺňa kontrolu polohy dielu a jeho správneho podoprenia.
Po dokončení lisovania sa piest automaticky vracia do východiskovej polohy. Tým sa uvoľní priestor na vybratie zostavy alebo založenie ďalšieho dielu. Automatický návrat je užitočný pri opakovanej práci, pretože zjednodušuje prípravu nasledujúceho cyklu.
Hlavné prínosy
- Maximálna lisovacia sila 100 t pre náročné montážne a opravárenské práce.
- Ručné aj pneumatické vytváranie tlaku podľa charakteru práce a vybavenia dielne.
- Zdvih piestu 280 mm na pracovný pohyb lisovacej jednotky.
- Výškovo nastaviteľný stôl pre rôzne rozmery dielov a podpier.
- Vodorovne posuvná lisovacia jednotka na prispôsobenie miesta pôsobeniu sily.
- Manometer na sledovanie lisovacej sily.
- Automatický návrat piestu po dokončení pracovného cyklu.
Výbava stroja a doplnenie pracoviska
Lis je vybavený hydraulickou jednotkou s možnosťou ručného a pneumatického vytvárania tlaku, manometrom, nastaviteľným stolom a posuvnou lisovacou jednotkou. Pre pneumatické pripojenie má vzduchovú jednotku s prípojkou 1/4″.
Lisovacie tŕne a ohýbacie prípravky vyberajte podľa konkrétnej operácie, spôsobu ustavenia a dovoleného zaťaženia. Pre pneumatický režim potrebujete zodpovedajúci zdroj stlačeného vzduchu a vhodné pripojenie.
Technické parametre
| Maximálna lisovacia sila | 100 t |
|---|---|
| Vytváranie lisovacieho tlaku | Ručné alebo pneumatické |
| Zdvih piestu | 280 mm |
| Šírka lôžka | 820 mm |
| Pracovný stôl | Výškovo nastaviteľný |
| Lisovacia jednotka | Vodorovne posuvná |
| Návrat piestu | Automatický |
| Prípojka stlačeného vzduchu | 1/4″ |
| Pracovný tlak vzduchu | 7,5-8,5 bar |
| Rozmery lisovacej opornej dosky | 300 × 150 × 140 mm |
| Hmotnosť stroja bez obalu | 460 kg |
| Hmotnosť s obalom | 505 kg |
| Rozmery balenia (D × Š × V) | 1 150 × 525 × 2 100 mm |
| Hladina akustického tlaku |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie prevedenie nájdete v kategórii hydraulické dielenské lisy . Prezrieť si môžete aj ponuku značky Holzmann . S porovnaním sily, pracovného priestoru a ovládania vám pomôže článok Ako vybrať dielenský lis .
Časté otázky
Potrebuje lis na každú prácu kompresor?
Nie. Lisovací tlak je možné vytvárať ručne. Zdroj stlačeného vzduchu potrebujete pri využití pneumatického režimu.
Aký tlak vzduchu je potrebný pre pneumatickú prevádzku?
Predpísaný pracovný tlak je 7,5-8,5 bar. Pripojenie vzduchovej jednotky má veľkosť 1/4″.
Je možné prispôsobiť polohu piestu obrobku?
Áno. Lisovacia jednotka je vodorovne posuvná a pracovný stôl je možné výškovo nastaviť podľa rozmerov zostavy.
Vracia sa piest automaticky?
Áno. Po dokončení lisovania sa piest automaticky vracia do východiskovej polohy.
