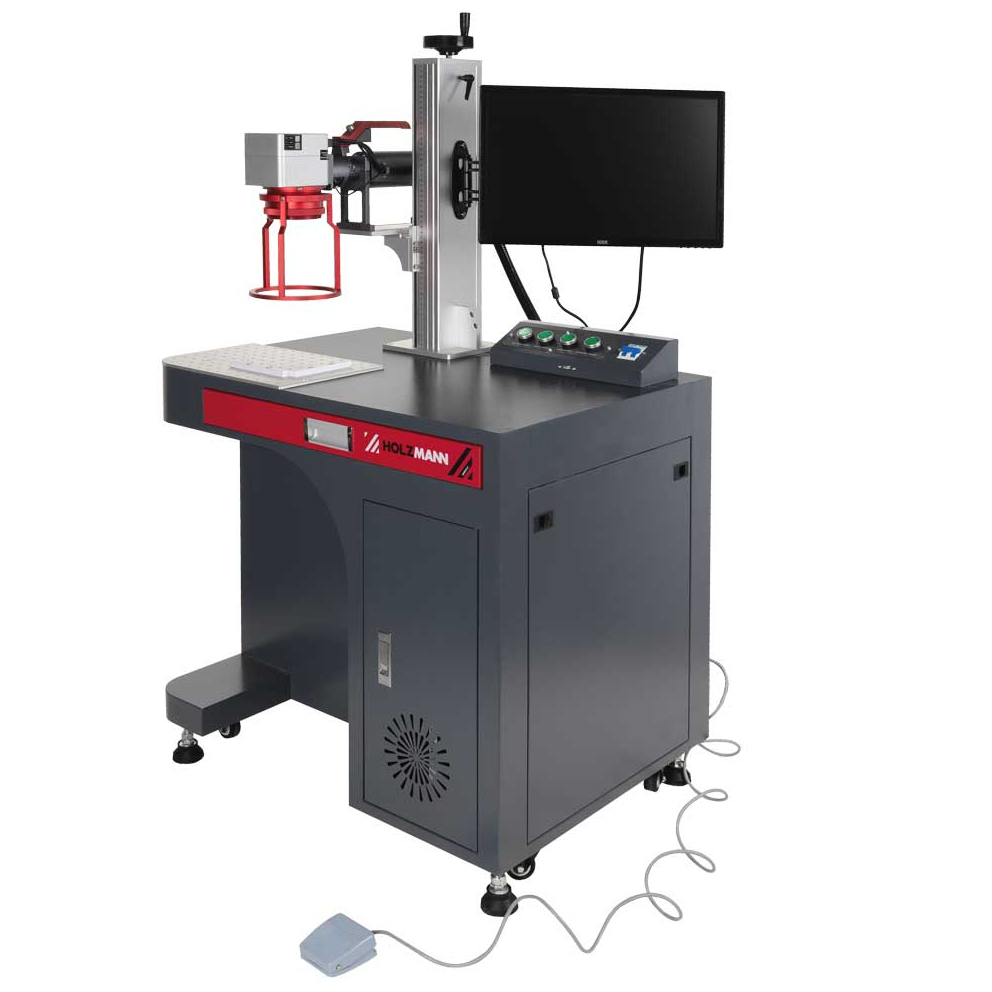

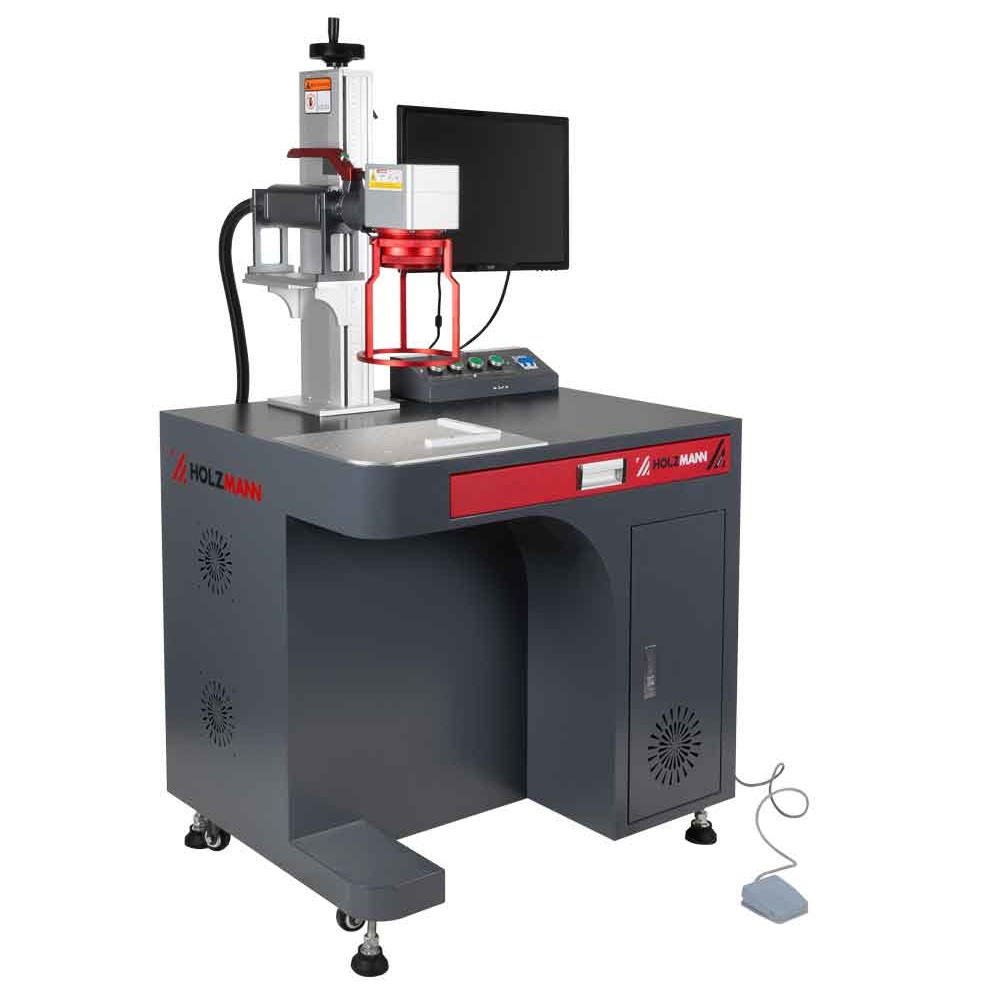

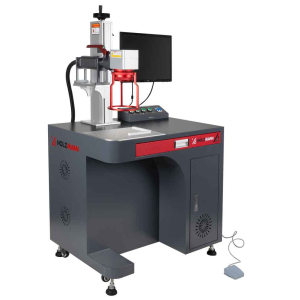

Holzmann LMM30W_230V je laserový popisovací stroj na značenie kovov, keramiky a povrchovo upravených kovov. Pracuje s 30W vláknovým laserom a ponúka popisovacie pole 110 × 110 mm. Využijete ho pri príprave identifikačných popisov a označovaní súčastí, kde potrebujete opakovať umiestnenie značenia na viacerých výrobkoch.

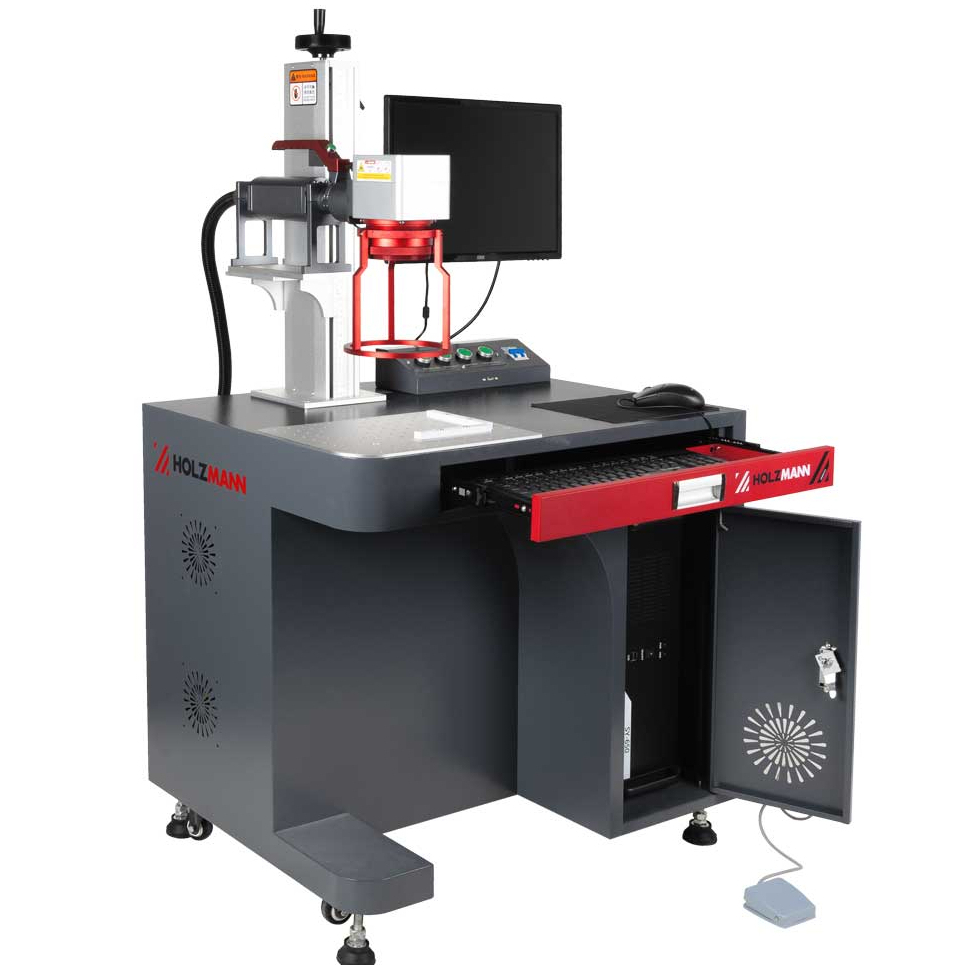

Zostava zahŕňa pracovnú plochu s dvoma nastaviteľnými dorazmi, stĺp s ručným výškovým nastavením hlavy a základňu s kolieskami aj opornými nohami. Súčasťou dodávky je aj PC, monitor, klávesnica, myš a nožný pedál . Počítačové pracovisko tak nemusíte zostavovať z jednotlivo zhotovovaných hardvérových komponentov.
Popisovacie pole 110 × 110 mm na opakované značenie
Pracovné pole vymedzuje plochu, do ktorej je možné umiestniť pripravený popis. Pri plánovaní zákazky preto rozhodujú rozmery samotného značenia a jeho poloha na výrobku. Pole 110 × 110 mm nie je údajom o najväčšom rozmere celého obrobku; pri zakladaní treba zohľadniť aj jeho tvar, podoprenie a prístup laserovej hlavy.
Dva dorazy je možné prestavovať prostredníctvom rastra otvorov v pracovnej ploche. Pri spracovaní zhodných dielov pomáhajú vytvoriť oporné body na ich opakované založenie. To je praktické najmä vtedy, keď má popis nadväzovať na konkrétnu hranu alebo sa má na jednotlivých kusoch nachádzať na rovnakom mieste. Nastavenie dorazov prispôsobíte geometrii značeného výrobku.
Opakovateľnosť stroja je 0,003 mm . Tento parameter popisuje schopnosť opakovať polohu; výslednú kvalitu a čitateľnosť značenia ovplyvňuje aj materiál, jeho povrch, zaostrenie a nastavenie procesu. Pri výbere stroja preto posudzovajte nielen rozmer motívu, ale aj požadovaný výsledok na konkrétnom výrobku.
Vláknový laser s výkonom 30 W a vzduchovým chladením
Zdrojom značenia je vláknový laser s výkonom 30 W. Chladenie je vzduchové, takže chladiaci systém lasera nevyžaduje obsluhu vodného okruhu. Pri umiestnení zostavy ponechajte priestor na prúdenie chladiaceho vzduchu a súčasne pohodlný prístup k pracovnej ploche.
Rýchlosť popisovania je nižšia ako 7 000 mm/s. Samotná rýchlosť pohybu značenia však neurčuje dobu dokončenia každého výrobku. Pri opakovanej práci sa do celkového času premieta aj rozsah motívu, potrebné nastavenie a zakladanie dielov. Na porovnanie produktivity je preto vhodné vychádzať z typického popisu, ktorý budete skutočne používať.
Výškovo nastaviteľná a odnímateľná laserová hlava
Výšku laserovej hlavy nastavujete ručným kolesom na stĺpe . Pri zmene výrobku tak môžete upraviť jej polohu voči značenému povrchu. Toto riešenie oceníte pri striedaní dielov s rozdielnou výškou alebo pri použití rôzne vysokých prípravkov. Nastavenie výšky je súčasťou prípravy pracovného miesta pre konkrétnu súčasť.

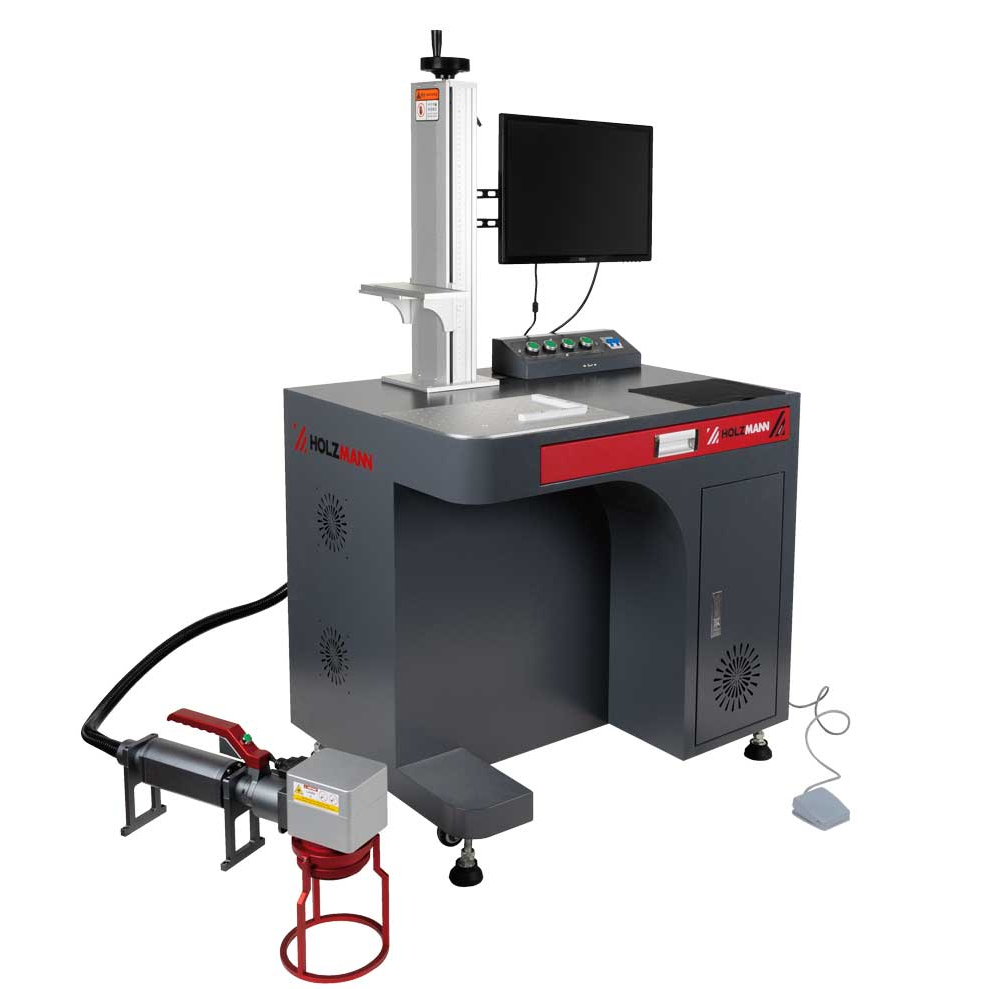

Laserovú hlavu je možné zo zostavy odňať pre prácu priamo na výrobku. Táto konštrukčná možnosť rozširuje spôsob prístupu k značenému miestu, najmä pokiaľ nie je vhodné manipulovať s celým dielom na pracovnej ploche. Na použitie odnímateľnej hlavy musí byť zodpovedajúcim spôsobom pripravené a zabezpečené laserové pracovisko.
Hlavné výhody pre dielenské použitie
- 30W vláknový laser na popisovanie kovov, keramiky a povrchovo upravených kovov.
- Pole značenia 110 × 110 mm na umiestnenie popisov na značené súčasti.
- Dva prestaviteľné dorazy na opakované zakladanie zhodných výrobkov.
- Ručné výškové nastavenie hlavy na prispôsobenie polohy značenému povrchu.
- Odnímateľná laserová hlava na prácu priamo na výrobku.
- PC a ovládacie periférie v dodávke na zostavenie počítačového pracoviska.
Obsah dodávky
- Laserový popisovací stroj Holzmann LMM30W_230V.
- PC.
- Monitor.
- Klávesnica.
- Myš.
- Nožný pedál.
Technické parametre
| Typ lasera | Vláknový |
|---|---|
| Výkon lasera | 30 W |
| Celkový výkon zariadenia | |
| Napájanie | 230 V/50 Hz |
| Pracovné pole značenia | 110 × 110 mm |
| Rýchlosť popisovania | |
| Opakovateľnosť | 0,003 mm |
| Chladenie lasera | Vzduchové |
| Nastavenie výšky laserovej hlavy | Ručným kolesom na stĺpe |
| Dorazy pracovnej plochy | 2 nastaviteľné dorazy |
| Hmotnosť stroja | 67 kg |
Umiestnenie na pracovisku
Kolieska umožňujú presun zostavy pri organizácii dielne, oporné nohy slúžia na stacionárne použitie. Pri rozmiestnení počítajte aj s monitorom, klávesnicou a priestorom na manipuláciu so značenými výrobkami. Napájanie stroja je 230 V/50 Hz. Prevádzkové usporiadanie musí zodpovedať práci s laserovým zariadením a použitým materiálom.
Ďalšie zariadenia nájdete v kategórii CNC lasery . Pozrieť si môžete aj ďalšie stroje značky Holzmann . S výberom technológie a prípravou pracoviska vám pomôže poradňa Ako vybrať CNC stroj .
Časté otázky
Aké materiály je možné strojom popisovať?
Stroj je určený na kovy, keramiku a povrchovo upravené kovy. Konkrétny výsledok značenia závisí od materiálu, povrchovej úpravy a nastavenia procesu.
Je počítač súčasťou dodávky?
Áno. Dodávka obsahuje PC, monitor, klávesnicu a myš. Súčasťou je aj nožný pedál.
Aký veľký popis je možné vytvoriť v pracovnom poli?
Pole značenia má rozmery 110 × 110 mm. Pripravovaný motív musí zodpovedať tomuto priestoru a polohe značeného povrchu.
Je možné laserovú hlavu odňať?
Áno, hlava je odnímateľná na prácu priamo na výrobku. Takýto spôsob použitia vyžaduje zodpovedajúce usporiadanie a zabezpečenie laserového pracoviska.
