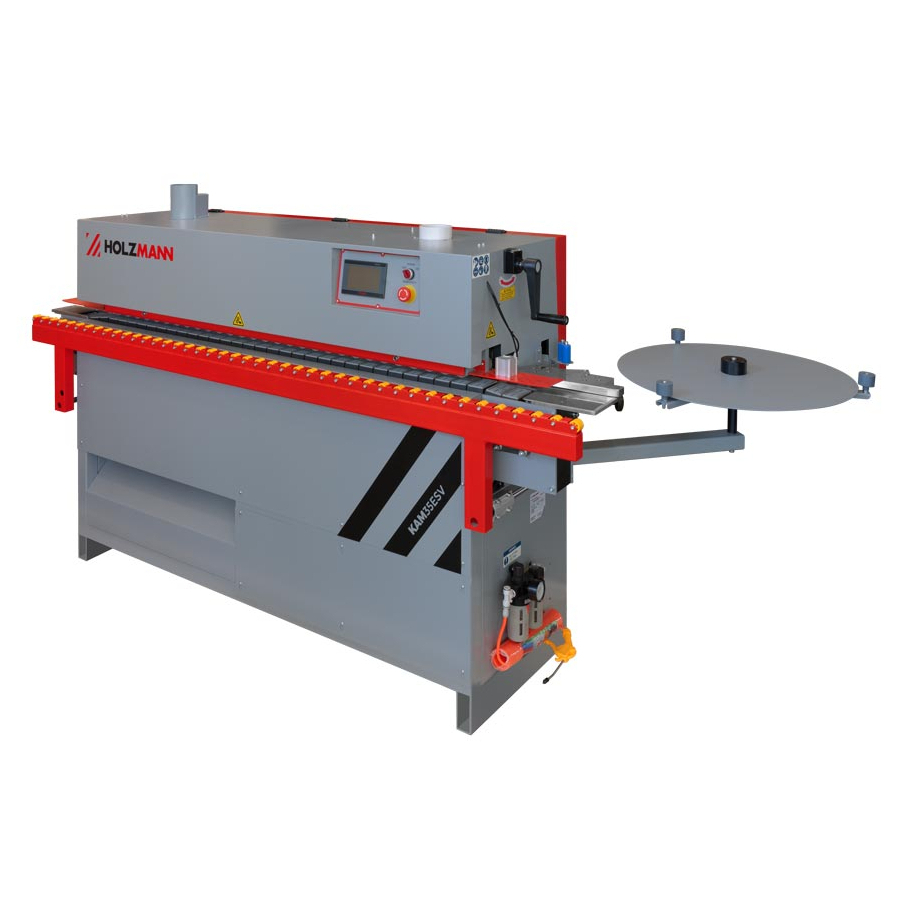

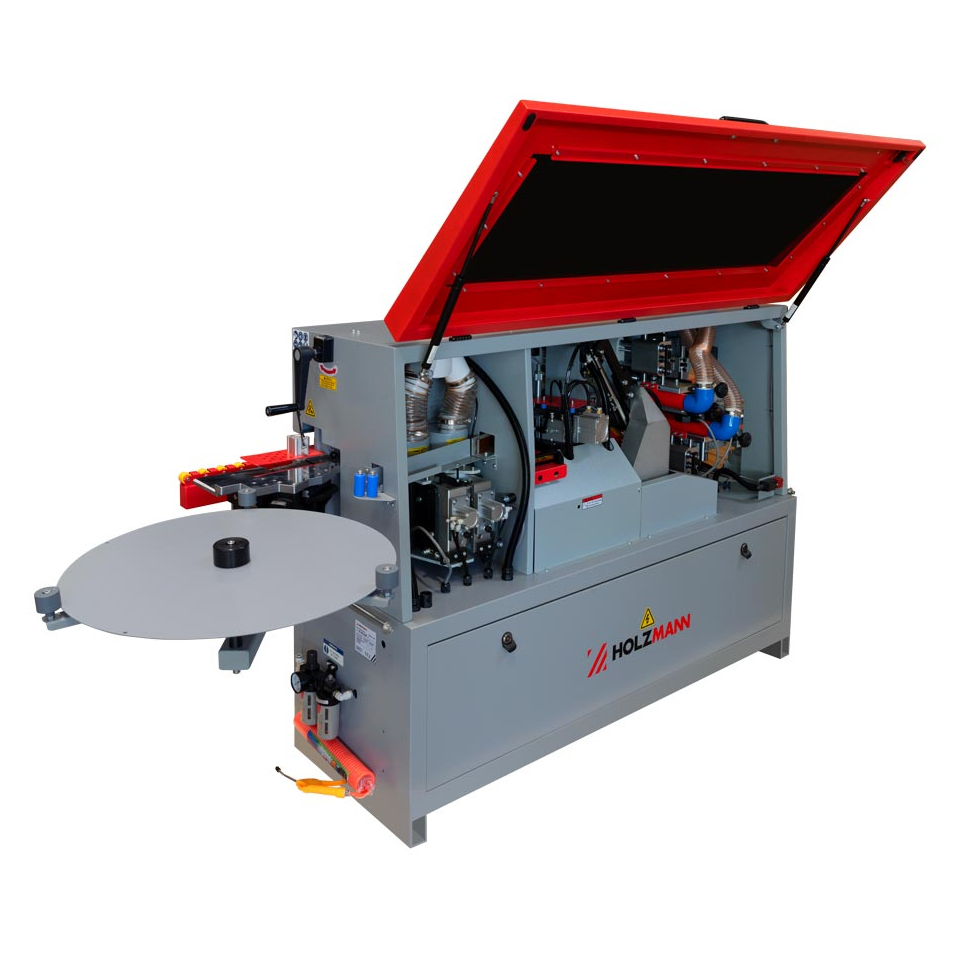

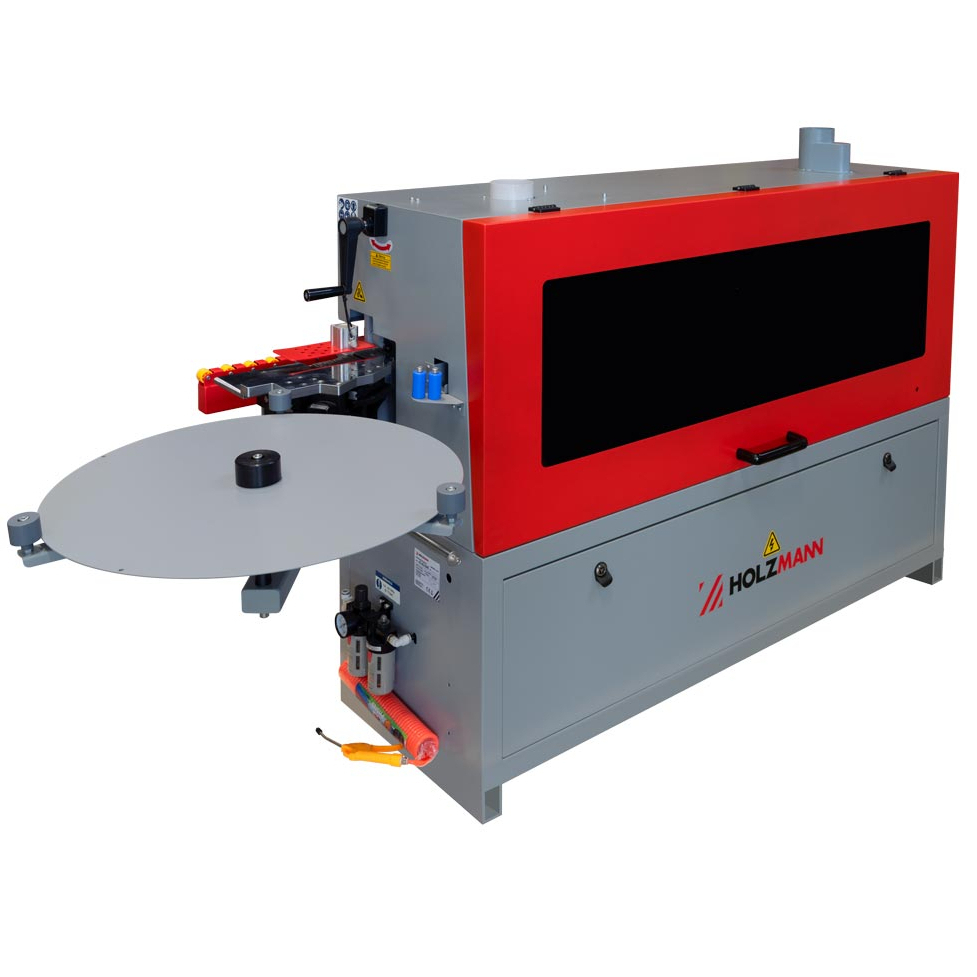

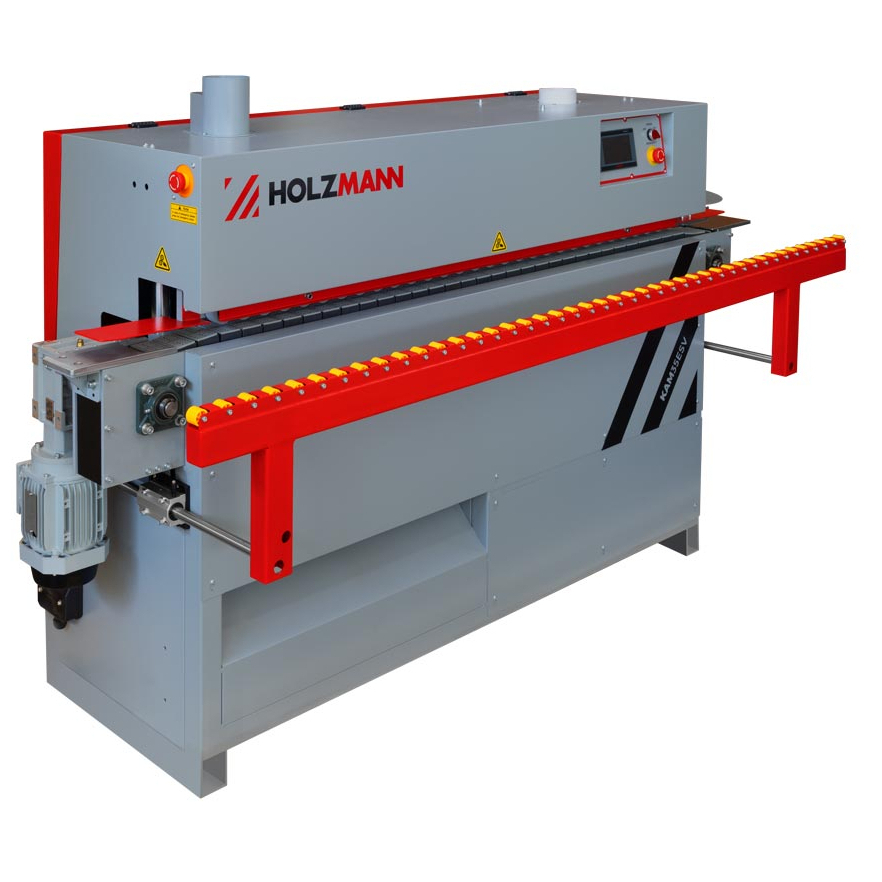

Holzmann KAM35ESV_400V je jednostranná automatická olepovačka rovných hrán pre menšie a stredné stolárske prevádzky. Spája prípravu hrany predfrézovaním, nanášanie lepidla, pritlačenie pásky, zakrátenie koncov a opracovanie horného aj spodného presahu. Nadväzujúce pracovné jednotky umožňujú vykonať tieto operácie pri prechode dielca jedným strojom.
Reťazový dopravník zaisťuje stály posuv 8 m/min . Olepovačka pracuje s hranovacou páskou o šírke 15-55 mm a hrúbke 0,4-3 mm. Teplotu lepidla nastavíte elektronicky na dotykovom displeji. Výbava zahŕňa aj cidlinový agregát pre následné opracovanie hrany.
Model KAM35ESV je vhodný tam, kde chcete spojiť lepenie s prípravou bočnej plochy dielca a orezom pásky. Leštiaci agregát nie je súčasťou tohto prevedenia. Pri plánovaní konečnej povrchovej úpravy preto počítajte s tým, že stroj zakončuje svoju prácu opracovaním cidlinami.
Predfrézovanie pred nanesením lepidla
Predfrézovací agregát používa dvojicu fréz s ľavým a pravým chodom. Každú poháňa vlastný motor s výkonom 1,1 kW . Nástroje s priemerom 80 mm pracujú pri 12 000 ot./min a upravujú hranu dielca pred vstupom do lepiacej jednotky.
Príprava plochy na nalepenie pásky je tak začlenená priamo do pracovného postupu olepovačky. To využijete pri pravidelnom spracovaní nábytkových dielcov, kedy chcete na prípravu hrany bezprostredne nadviazať nanesením lepidla a prítlakom pásky. Predfrézovacia jednotka je osadená nástrojmi už v dodávanej zostave.
Regulovaný ohrev lepidla a automatické vedenie dielca
Lepiaca jednotka má nádobu s regulovaným ohrevom a priamym nanášaním lepidla na rovné dielce. Elektronické nastavenie teploty na dotykovom displeji umožňuje obsluhe prispôsobiť ohrev používanému lepidlu. Na nanesenie lepidla nadväzuje pritlačenie hranovacej pásky k opracovávanej ploche.
Posuv zaisťuje motoricky poháňaný reťazový dopravník. Konštantná rýchlosť priechodu uľahčuje nadväznosť jednotlivých operácií, pretože ju obsluha neurčuje ručným posúvaním dosky. Na odvíjanie pásky je stroj vybavený podporným tanierom, ktorý nesie jej návin pri vstupnej časti olepovačky.
Zakrátenie koncov a frézovanie presahov
Kapovací agregát skracuje hranovaciu pásku na prednom a zadnom konci dielca. Na túto operáciu využíva pílové kotúče dodávané so strojom. Zakrátenie tak nadväzuje priamo na lepenie a prítlak, bez prenášania dielca na samostatné pracovisko.
Dvojitý frézovací agregát následne opracováva presah pásky zhora a zdola. Rozdelenie práce medzi hornú a spodnú jednotku umožňuje spracovať obe strany počas prechodu strojom. KAM35ESV tým pokrýva nielen pripevnenie pásky, ale aj jej nadväzujúce rozmerové opracovanie.
Cidliny pre dokončovacie opracovanie
Na frézovanie nadväzuje cidlinový agregát pre hornú a spodnú stranu hrany. Jeho úlohou je dokončovacie opracovanie po predchádzajúcom úbere frézami. Pri príprave zákazky tak môžete počítať s nadväzujúcim mechanickým opracovaním priamo v zostave olepovačky.
Toto prevedenie neobsahuje leštiacu jednotku. KAM35ESV preto ocenia prevádzky, ktoré požadujú predovšetkým predfrézovanie, automatické lepenie, kapovanie a opracovanie presahov a prípadné záverečné leštenie rieši samostatne.
Hlavné prínosy pre stolársku dielňu
- Predfrézovanie priamo v stroji pripravuje hranu pred nanesením lepidla.
- Automatický posuv 8 m/min vedie dielec jednotlivými pracovnými jednotkami.
- Dotykový displej umožňuje elektronicky nastaviť teplotu lepidla.
- Kapovanie predného a zadného konca skracuje pásku v nadväznosti na lepenie.
- Horná a spodná frézovacia jednotka opracovávajú oba presahy pásky.
- Cidlinový agregát dopĺňa frézovanie o dokončovacie opracovanie.
Obsah dodávky
So strojom sa dodáva nasledujúce nástrojové vybavenie:
- 2 predfrézovacie frézy Ø 80 × Ø 20 × 55 mm.
- 2 pílové kotúče Ø 104 × Ø 22 × 3 mm.
- 2 frézy pre dvojitý frézovací agregát.
Súčasťou zostavy stroja je dotykový ovládací panel, reťazový posuv, lepiaca jednotka, cidlinový agregát a podporný tanier hranovacej pásky. Leštiaci agregát nie je súčasťou výbavy.
Technické parametre
| Prevedenie | Jednostranná automatická olepovačka rovných hrán |
|---|---|
| Napájanie | 400 V/3 fáza/50 Hz |
| Rýchlosť posuvu | 8 m/min |
| Šírka hranovacej pásky | 15-55 mm |
| Hrúbka hranovacej pásky | 0,4-3 mm |
| Minimálna dĺžka dielca | 70 mm |
| Minimálna šírka dielca | 80 mm |
| Minimálna hrúbka dielca | 12 mm |
| Výška pracovného stola | 850 mm |
| Výkon motorov predfrézovania | 2 × 1,1 kW |
| Priemer predfrézovacích nástrojov | 80 mm |
| Otáčky predfrézovacích nástrojov | 12 000 ot./min |
| Nastavenie teploty lepidla | Elektronické, na dotykovom displeji |
| Leštiaci agregát | Nie je súčasťou výbavy |
Príprava pracoviska
Olepovačka vyžaduje trojfázové napájanie 400 V/50 Hz, prívod stlačeného vzduchu a pripojené odsávanie. Vedľa miesta pre samotný stroj počítajte s priestorom na podávanie a odoberanie dielcov aj s prístupom k pracovnému vybaveniu. Dĺžka bežne spracovávaných dosiek ovplyvní usporiadanie pracoviska rovnako ako rozmery olepovačky.
Ďalšie varianty nájdete v kategórii olepovačky hrán . Prezrite si aj ďalšie stroje značky Holzmann . S výberom pracovných agregátov a prípravou dielne vám pomôže článok Ako vybrať olepovačku hrán .
Časté otázky
Má KAM35ESV predfrézovanie?
Áno. Predfrézovací agregát je vybavený dvoma frézami s priemerom 80 mm s ľavým a pravým chodom. Každú poháňa motor 1,1 kW.
Aké hranovacie pásky môže stroj spracovávať?
Pracovný rozsah zahŕňa pásky so šírkou 15-55 mm a hrúbkou 0,4-3 mm.
Sú pílové kotúče a frézy súčasťou dodávky?
Áno. Dodávka zahŕňa dva pílové kotúče, dve predfrézovacie frézy a dve frézy na horné a spodné opracovanie presahov pásky.
Obsahuje olepovačka aj leštenie?
Nie. KAM35ESV má predfrézovanie, lepenie, kapovanie, frézovanie presahov a cidlinový agregát. Leštiacou jednotkou toto prevedenie vybavené nie je.
