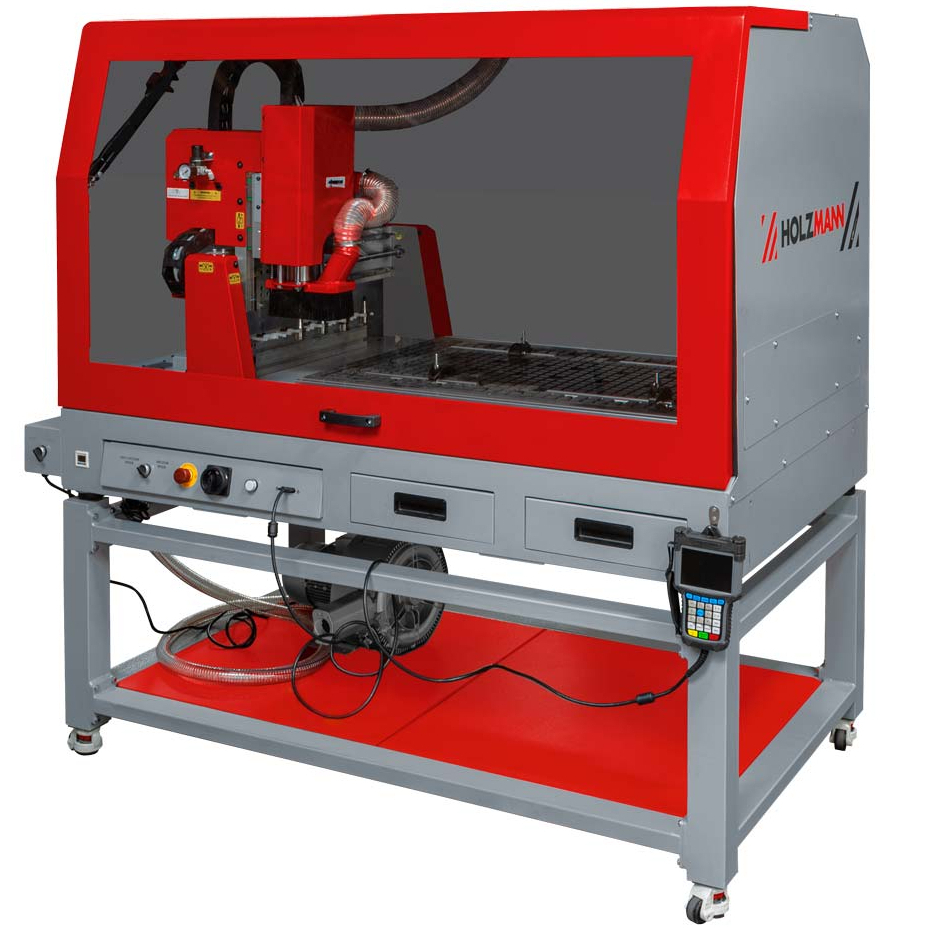

Holzmann CTF69ATC_230V je CNC stolová frézka na obrábanie dreva a plastových materiálov. Dodáva sa s podstavcom, uzavretým krytovaním, vákuovým stolom a automatickou výmenou nástrojov s piatimi pozíciami. Je vhodná pre dielne, ktoré potrebujú vykonávať viac obrábacích operácií podľa programu a chcú obmedziť ručné zásahy pri striedaní nástrojov.
Pojazdy jednotlivých osí dosahujú X 1 100 mm, Y 610 mm a Z 140 mm . Vodou chladené vreteno má výkon 2,2 kW a nastaviteľný rozsah otáčok do 24 000 ot./min. Upínanie využíva držiaky ISO20 ER20, pričom maximálny priemer stopky nástroja je 12,7 mm. Frézka pracuje s napájaním 230 V/50 Hz.
Päť nástrojových pozícií pre nadväzujúce operácie
Automatická výmena nástrojov ATC umožňuje pripraviť až päť nástrojových zostáv pre rôzne kroky obrábania. Vhodne pripravený program tak môže využívať rozdielne frézy bez ich ručného prepínania pri každej zmene operácie. Tento spôsob práce využijete najmä u dielcov, ktorých výroba vyžaduje niekoľko nástrojov.
Súčasťou dodávky je päť držiakov ISO20 ER20 bez upínacích klieštin . Klieštiny je potrebné zaobstarať samostatne podľa priemerov stopiek zvolených fréz. Maximálny priemer samotnej frézy je 75 mm; pri zostavovaní nástrojov je súčasne nutné rešpektovať priestor na ich pohyb a výmenu.

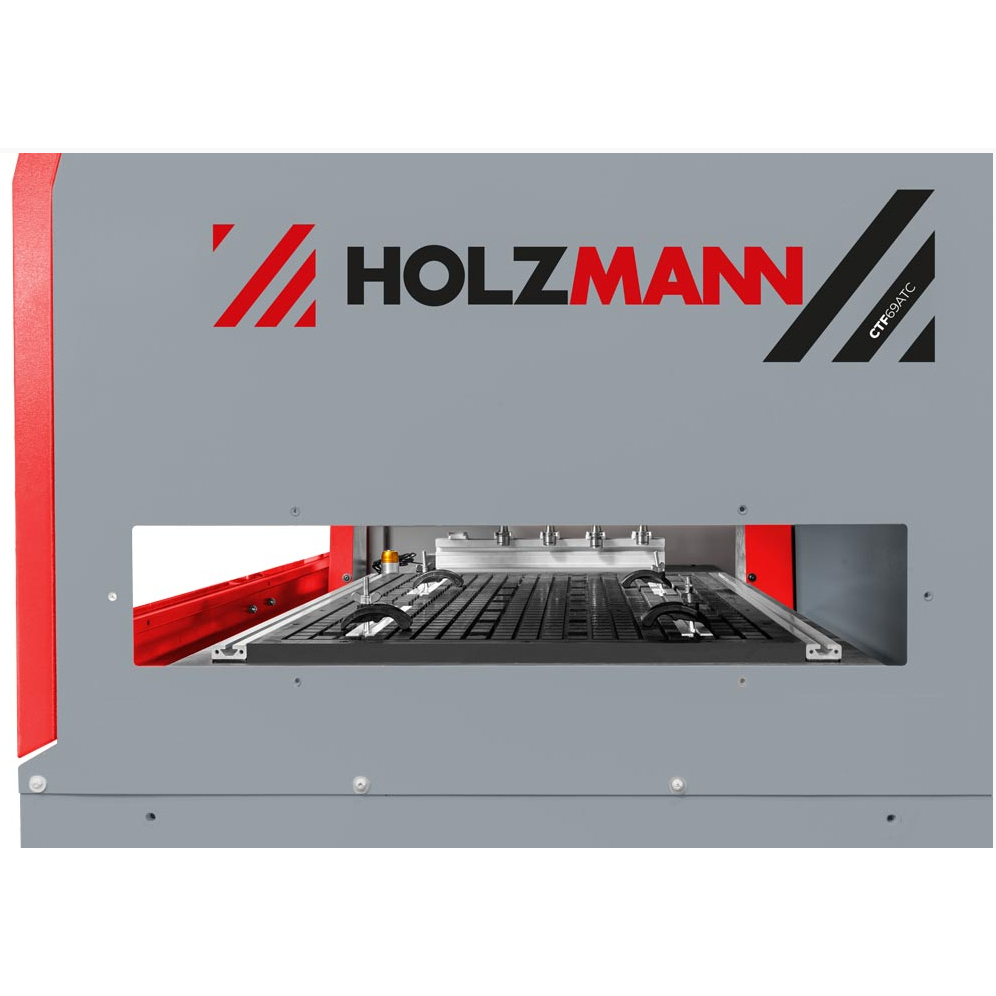

Vákuové upínanie aj mechanické príchytky

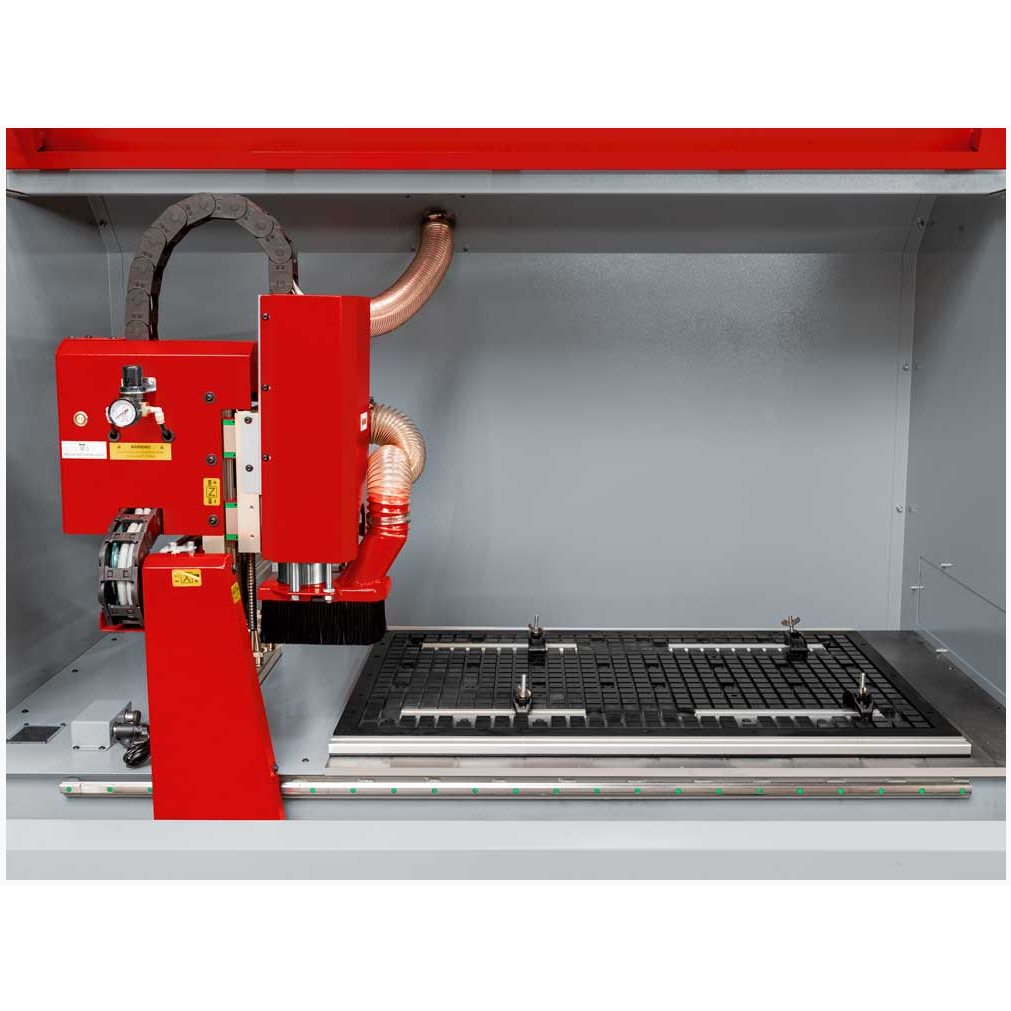

Vákuový stôl s rozmermi 937 × 637 mm umožňuje upevnenie obrobku pomocou podtlaku. Potrebnú vákuovú pumpu s výkonom 1,5 kW dostanete spoločne so strojom. Na mechanické upevnenie sú súčasťou dodávky aj štyri upínacie príchytky.
Oba spôsoby upnutia pomáhajú prispôsobiť prípravu práce konkrétnemu dielcovi. Pri plánovaní obrábania počítajte s tým, že rozmer vákuového stola a pojazdy osí popisujú rôzne vlastnosti stroja. Vo zvislom smere je potrebné ponechať priestor nielen obrobku, ale aj nástrojmi a použitým upínacím prvkom.
Vodou chladené vreteno a riadený pohyb osí
Vreteno je vybavené vodným chladením. Jeho otáčky je možné nastavovať v rozsahu 0-24 000 ot./min, takže môžete zvoliť režim zodpovedajúci nástroju, materiálu a konkrétnej operácii. Chladenie vretena je samostatnou súčasťou jeho prevádzky a neslúži na privádzanie reznej kvapaliny na obrobok.
Frézka má deklarovanú opakovateľnosť 0,1 mm . Tento údaj popisuje opakované polohovanie; výsledný rozmer súčasti ovplyvňuje aj nástroj, upnutie a nastavené obrábanie. Na ovládanie stroja slúži ručná konzola, ktorá je súčasťou dodávky a umožňuje obsluhe pracovať priamo pri frézke.
Krytované pracovisko s vlastným podstavcom

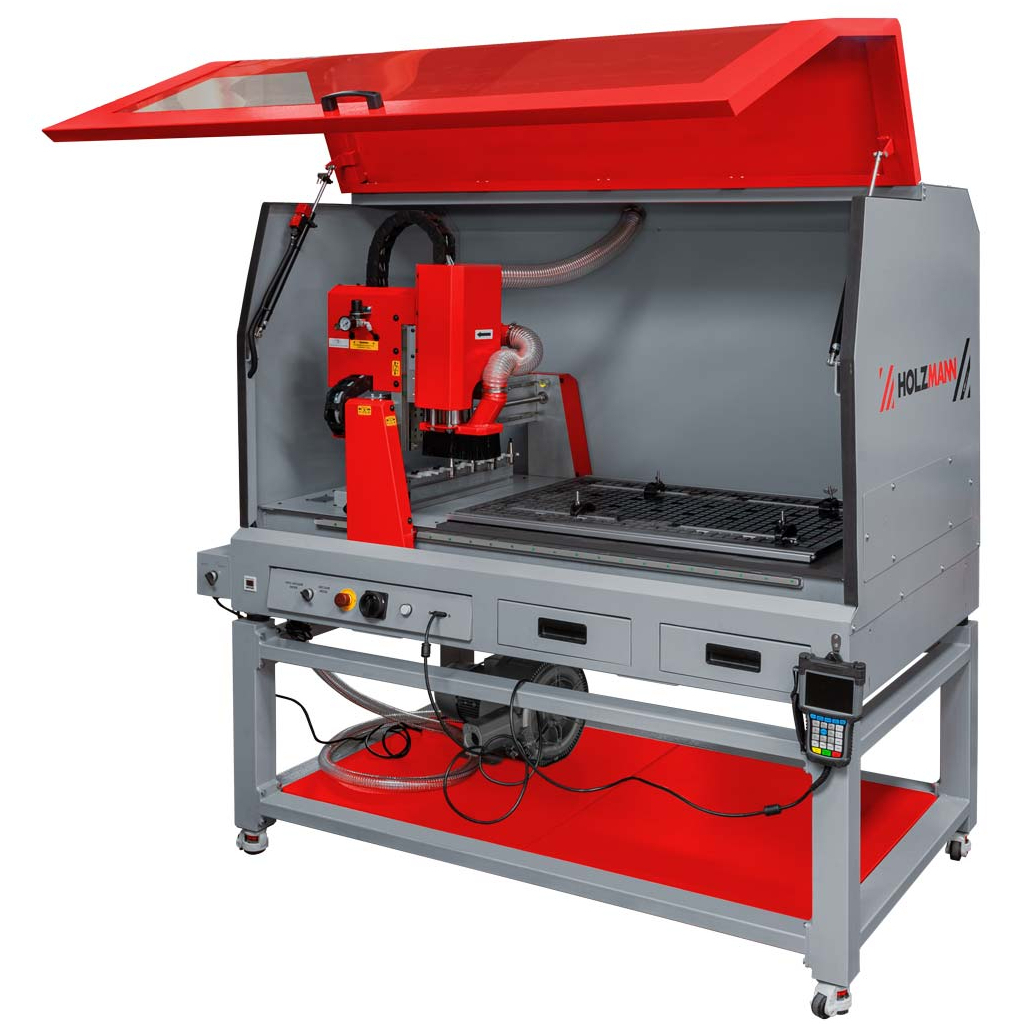

Uzavreté krytovanie vymedzuje pracovný priestor okolo vretena a upnutého dielca. Výklopný predný kryt sprístupňuje stôl pri zakladaní materiálu a príprave nástrojov. Podstavec s kolieskami tvorí súčasť dodávky, takže pre frézku nemusíte kupovať samostatný pracovný stôl.
Na pripojenie odsávania je pripravené hrdlo s priemerom 100 mm . Odsávanie je dôležitou súčasťou pracoviska pri frézovaní dreva a plastov; vákuová pumpa slúži na upínanie obrobku. Tieto dva systémy majú rozdielny účel a pri príprave dielne je potrebné s nimi počítať samostatne.
Hlavné prínosy pre dielňu
- Automatická výmena s piatimi pozíciami obmedzuje ručné prepínanie nástrojov medzi operáciami.
- Vákuový stôl a dodávaná pumpa umožňujú podtlakové upevnenie obrobku.
- Štyri upínacie príchytky dopĺňajú možnosti mechanického upnutia.
- Vodou chladené vreteno 2,2 kW pracuje s otáčkami do 24 000 ot./min.
- Podstavec a krytovanie tvorí súčasť zostavy stroja.
Obsah dodávky
- CNC frézka Holzmann CTF69ATC_230V s krytovaním a vákuovým stolom.
- Podstavec vrátane koliesok.
- Vákuová pumpa 1,5 kW.
- 5 držiakov nástrojov ISO20 ER20 bez klieštin.
- 4 upínacie príchytky.
- Ručné ovládacie konzoly.
Upínacie klieštiny nie sú súčasťou dodávky a objednávajú sa samostatne podľa použitých nástrojov.
Technické parametre
| Určené materiály | Drevo a plasty |
|---|---|
| Napájanie | 230 V/1 fáza/50 Hz |
| Výkon motora vretena | 2,2 kW |
| Výkon vákuovej pumpy | 1,5 kW |
| Otáčky vretena | 0-24 000 ot./min |
| Chladenie vretena | Vodné |
| Pojazd osi X | 1 100 mm |
| Pojazd osi Y | 610 mm |
| Pojazd osi Z | 140 mm |
| Rozmery vákuového stola | 937 × 637 mm |
| Opakovateľnosť polohovania | 0,1 mm |
| Automatická výmena nástrojov | ATC, 5 pozícií |
| Nástrojové držiaky | ISO20 ER20 |
| Maximálny priemer stopky nástroja | 12,7 mm (1/2″) |
| Maximálny priemer frézy | 75 mm |
| Odsávacia prípojka | Ø 100 mm |
| Požadovaný pracovný tlak vzduchu | 6 bar |
| Rozmery stroja (D × Š × V) | 1 780 × 1 140 × 1 965 mm |
Príprava pracoviska a nástrojov
Vedľa elektrického napájania potrebuje frézka prívod stlačeného vzduchu s pracovným tlakom 6 bar a pripojené odsávanie. Pred začatím práce pripravte zodpovedajúce klieštiny, frézy a obrábací program. Pri výbere nástrojových zostáv zohľadnite tiež zdvih osi Z a priestor, ktorý zaberie upnutie obrobku.
Ďalšie stroje nájdete v kategórii CNC frézky . Pozrieť si môžete aj ďalšie stroje značky Holzmann . S posúdením pracovného priestoru, nástrojov a prevádzkového vybavenia vám pomôže článok Ako vybrať CNC stroj .
Časté otázky
Pre aké materiály je CTF69ATC určená?
Na obrábanie dreva a plastových materiálov. Tomu zodpovedá jej vákuový stôl, vysokootáčkové vreteno aj príprava na odsávanie.
Koľko nástrojov je možné pripraviť na automatickú výmenu?
Systém ATC má päť pozícií. Súčasťou dodávky je päť držiakov ISO20 ER20; upínacie klieštiny sa kupujú samostatne.
Je vákuová pumpa súčasťou dodávky?
Áno, dodáva sa vákuová pumpa s výkonom 1,5 kW. K mechanickému upnutiu dostanete aj štyri príchytky.
Znamená pojazd Z 140 mm maximálnu výšku obrobku?
Nie. Ide o rozsah pohybu osi Z. Pri posudzovaní výšky dielca je potrebné započítať aj nástroj, držiak a upínacie prípravky.
