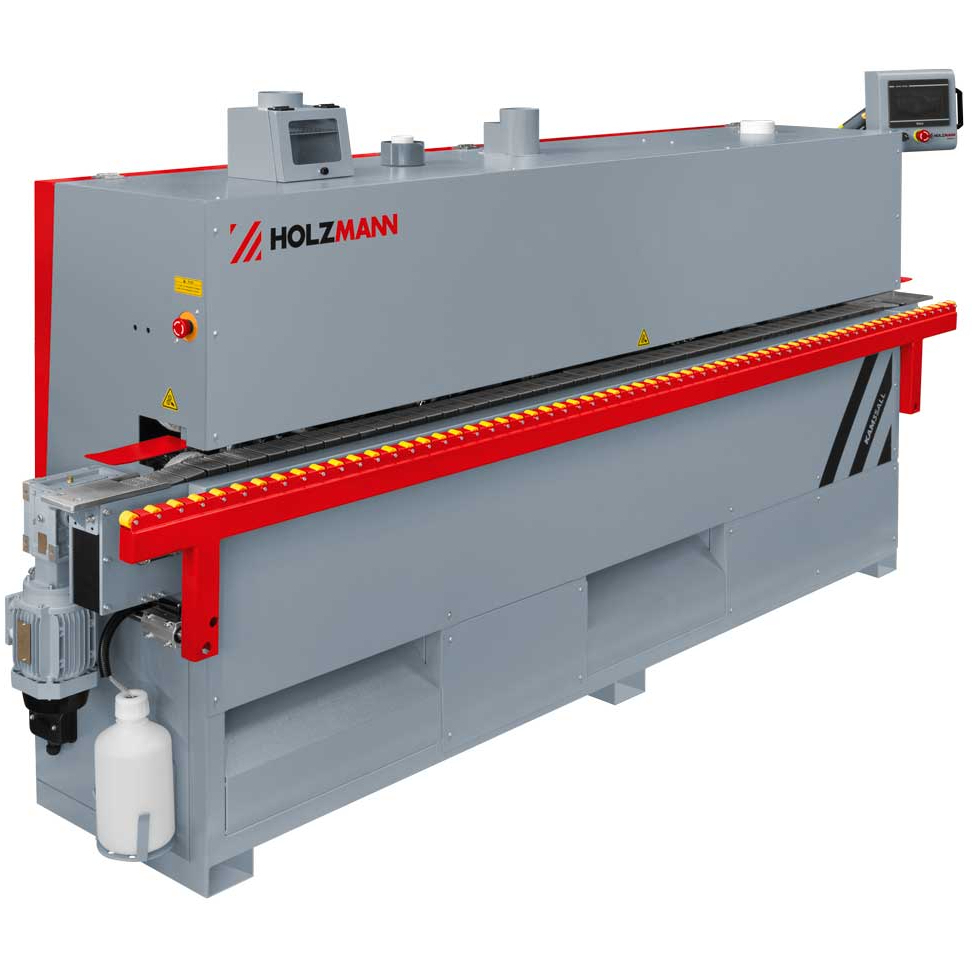

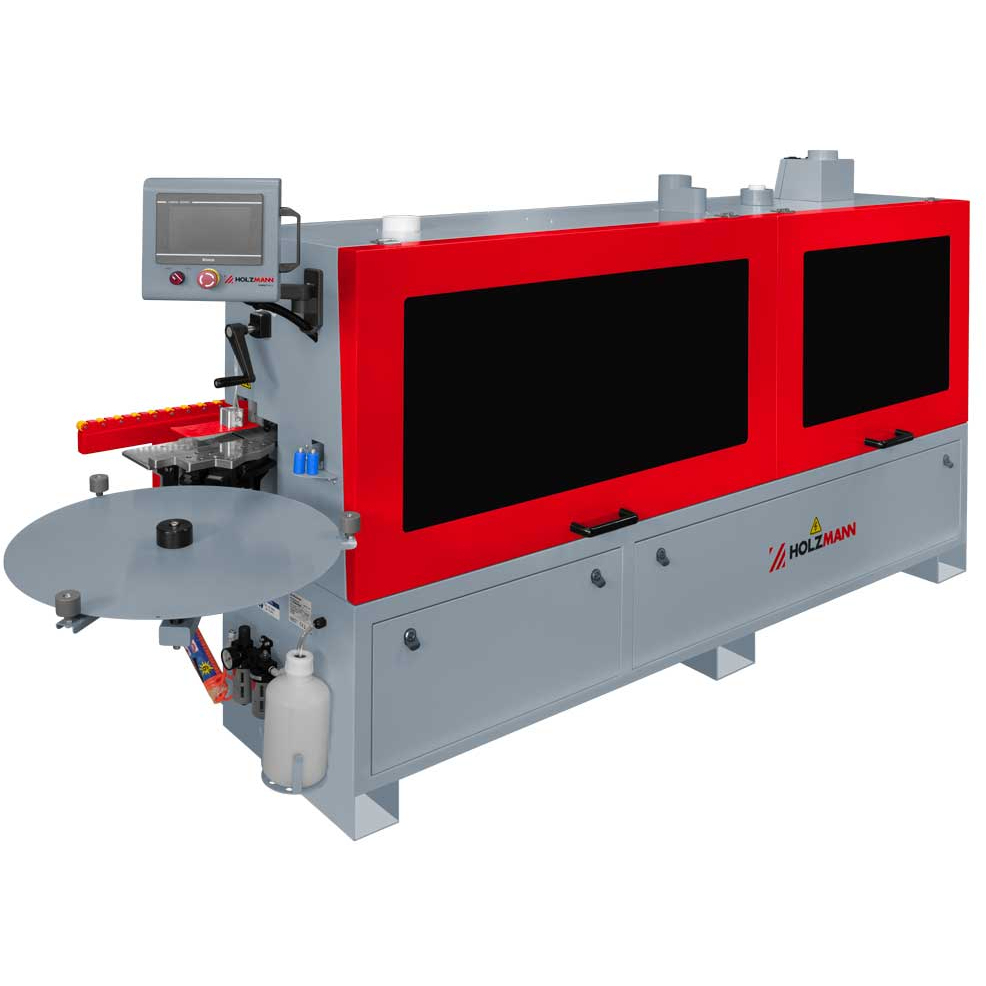

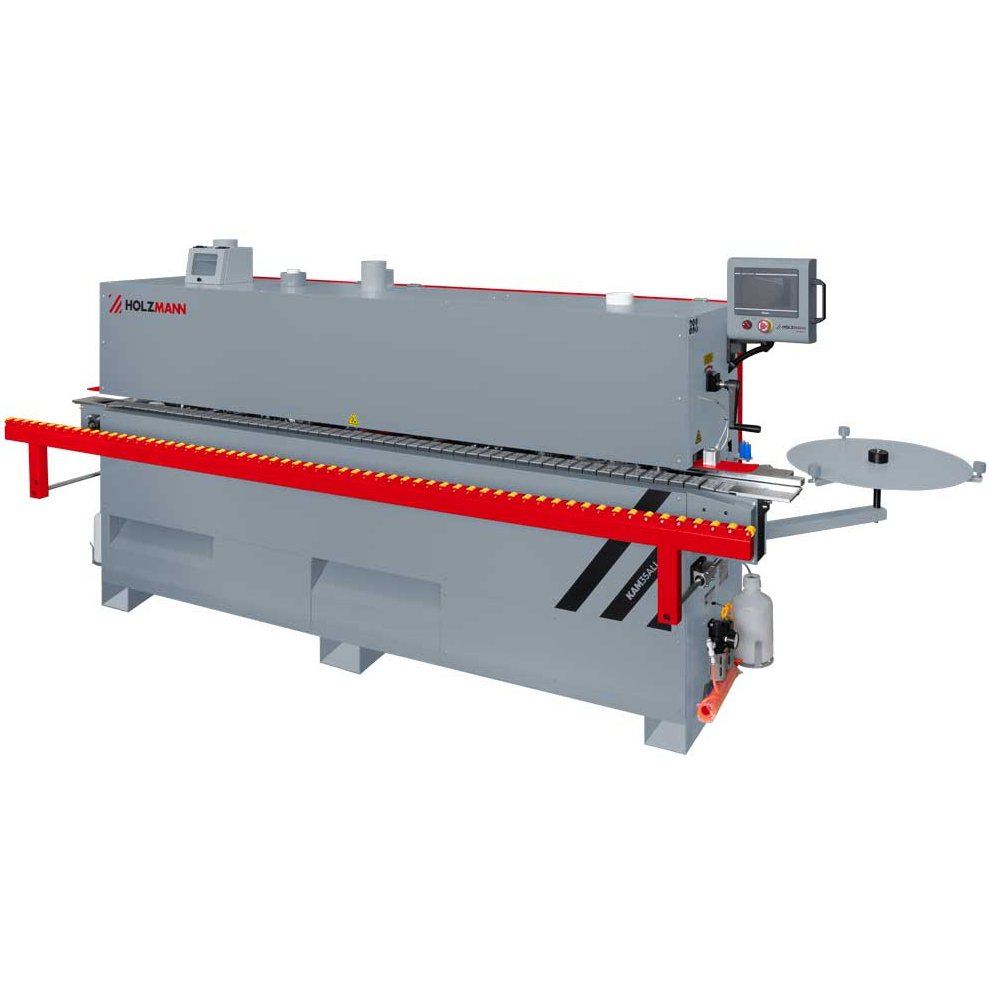

Holzmann KAM35ALL_400V je jednostranná automatická olepovačka rovných hrán pre malé a stredne veľké stolárske prevádzky. V jednom stroji spája predfrézovanie, nanášanie lepidla, prítlak pásky, zakrátenie koncov, frézovanie presahov aj dokončovacie opracovanie. Vďaka tejto zostave môžete nadviazať jednotlivé operácie priamo pri prechode dielca strojom a obmedziť jeho prenášanie medzi samostatnými pracoviskami.
Najvyššia výbava radu KAM35 zahŕňa aj zaobľovanie rohov, rádiusové a rovné cidliny, čistiaci nástrek a leštenie . Reťazový dopravník zaisťuje konštantný posuv 8 m/min. Stroj pracuje s hranovacou páskou o šírke 15-55 mm a hrúbke 0,4-3 mm, teplotu lepidla nastavíte elektronicky na dotykovom displeji.
Predfrézovanie pripraví hranu pred lepením
Pred nanesením lepidla prechádza dielec predfrézovacím agregátom. Ten používa dve frézy s ľavým a pravým chodom, každú s vlastným motorom s výkonom 1,1 kW. Frézy s priemerom 80 mm sa otáčajú rýchlosťou 12 000 ot./min a pripravujú bočnú plochu dielca na nasledujúce lepenie.
Predfrézovanie je dôležité najmä vtedy, keď chcete prípravu hrany začleniť priamo do olepovacieho procesu. KAM35ALL tak vedľa samotného pripevnenia pásky ponúka aj jej predchádzajúce opracovanie, čo využijete pri pravidelnej výrobe nábytkových dielcov.
Regulované nanášanie lepidla a stály posuv
Lepiaca jednotka má nádobu s regulovaným ohrevom a nanáša lepidlo priamo na rovné dielce. Nastavenie teploty na dotykovom displeji sústreďuje dôležitý prevádzkový parameter do ovládacieho panela. Na nanesenie lepidla nadväzuje pritlačenie hranovacej pásky k dielcu.

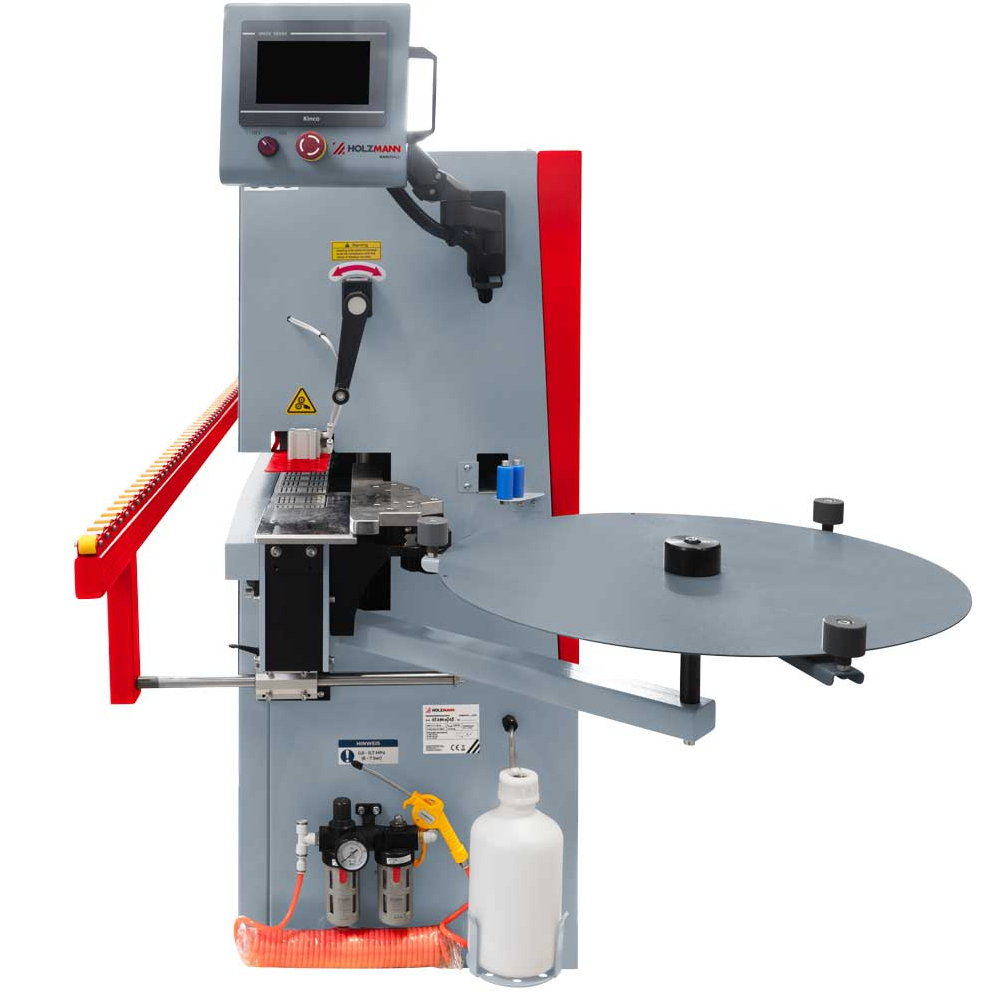

Automatický reťazový posuv vedie dosku stálou rýchlosťou jednotlivými pracovnými agregátmi. Obsluha tak nemusí určovať rýchlosť priechodu ručným posúvaním. Súčasťou stroja je aj odvíjací stôl pre hranovaciu pásku, ktorý ju podopiera pri vstupe do olepovacej časti.
Zakrátenie pásky, frézovanie presahov a zaoblenie rohov
Kapovací agregát skracuje pásku na prednom a zadnom konci dielca. Nasledujúci dvojitý frézovací agregát opracováva jej horný a spodný presah. Obe operácie tak nadväzujú na lepenie priamo v stroji, bez samostatného ručného zakracovania a orezávania každej olepenej strany.
Výbavu prevedenia ALL dopĺňa agregát pre zaobľovanie horných a spodných rohov hrany . Ten rozširuje opracovanie o koncovej oblasti dielca. KAM35ALL je preto vhodná na prevádzku, ktorá chce vedľa nalepenia a základného orezania pásky vykonávať aj nadväzujúce tvarové dokončenie.
Cidliny a leštenie na dokončenie povrchu
Rádiusové cidliny R2 opracovávajú hornú a spodnú stranu hrany a je možné ich aktivovať alebo deaktivovať prepínačom. Samostatné rovné cidliny dopĺňajú dokončovaciu časť stroja. Jednotlivé nástroje tak majú rozdelené úlohy pri opracovaní profilu a priľahlých plôch.
Pred leštiacou jednotkou je umiestnený nástrek čistiaceho prostriedku. Záverečné leštenie zaisťujú dva kotúče s priemerom 150 mm, každý poháňaný motorom 0,18 kW. Čistiaci nástrek a leštenie nadväzujú na mechanické opracovanie hrany a pomáhajú s jej finálnym vzhľadom.
Hlavné prínosy modelu KAM35ALL
- Predfrézovanie priamo v stroji pripravuje hranu pred nanesením lepidla.
- Automatický posuv 8 m/min zaisťuje stály priechod dielca pracovnými jednotkami.
- Kapovanie a horné aj spodné frézovanie opracovávajú konce a presahy pásky.
- Zaobľovanie rohov rozširuje možnosti dokončenia koncových častí hrany.
- Rádiusové aj rovné cidliny a leštenie dopĺňajú lepenie o následnú povrchovú úpravu.
- Dotykový displej umožňuje elektronické nastavenie teploty lepidla.
Obsah dodávky
Súčasťou dodávky olepovačky je nasledujúce nástrojové vybavenie:
- 2 predfrézovacie frézy Ø 80 × Ø 20 × 55 mm.
- 2 pílové kotúče Ø 104 × Ø 22 × 3 mm.
- 2 rádiusové cidliny R2.
- 2 rovné cidliny.
- 2 frézy na zaobľovanie rohov hrán.
- 2 frézy pre dvojitý frézovací agregát.
- 2 leštiace kotúče Ø 150 mm.
Technické parametre
| Napájanie | 400 V/50 Hz |
|---|---|
| Menovitý výkon S1 | 6 900 W |
| Rýchlosť posuvu | 8 m/min |
| Šírka hranovacej pásky | 15-55 mm |
| Hrúbka hranovacej pásky | 0,4-3 mm |
| Minimálna dĺžka dielca | 70 mm |
| Minimálna šírka dielca | 80 mm |
| Minimálna hrúbka dielca | 12 mm |
| Výška pracovného stola | 850 mm |
| Odsávacie prípojky | 5 × Ø 100 mm |
| Výkon motorov predfrézovania | 2 × 1,1 kW |
| Otáčky predfrézovacích nástrojov | 12 000 ot./min |
| Výkon motorov leštenia | 2 × 0,18 kW |
| Rádiusové cidliny | R2, horná a spodná |
| Rozmery stroja (D × Š × V) | 3 705 × 1 360 × 1 585 mm |
Čo pripraviť pred inštaláciou
Na prevádzku je potrebný elektrický prívod 400 V/50 Hz, prívod stlačeného vzduchu a pripojenie odsávania k piatim hrdlom s priemerom 100 mm. Pri rozmiestnení pracoviska počítajte vedľa rozmerov stroja aj s priestorom na podávanie a odoberanie dielcov. Pri dlhších doskách ovplyvní potrebné miesto predovšetkým ich manipulácia pred vstupom a za výstupom z olepovačky.
Ďalšie prevedenie nájdete v kategórii olepovačky hrán . Prezrite si aj ďalšie stroje značky Holzmann . S posúdením pracovných agregátov a vybavenia dielne vám pomôže článok Ako vybrať olepovačku hrán .
Časté otázky
Je KAM35ALL určená aj pre zakrivené hrany?
Ide o jednostrannú automatickú olepovačku pre rovné dielce. Jej pracovné agregáty nadväzujú na priamy priechod dosky strojom.
Vykonáva stroj aj zaobľovanie rohov?
Áno. Prevedenie ALL má agregát na opracovanie horných a spodných rohov hrany. Dopĺňajú ho rádiusové cidliny R2, rovné cidliny a leštenie.
Aké hranovacie pásky je možné použiť?
Pracovný rozsah zahŕňa pásky so šírkou 15-55 mm a hrúbkou 0,4-3 mm.
Sú frézy a pílové kotúče súčasťou dodávky?
Áno. Dodávka zahŕňa predfrézovacie frézy, pílové kotúče, frézy na orezanie presahov a zaobľovanie rohov, oba typy cidlín i leštiace kotúče.
