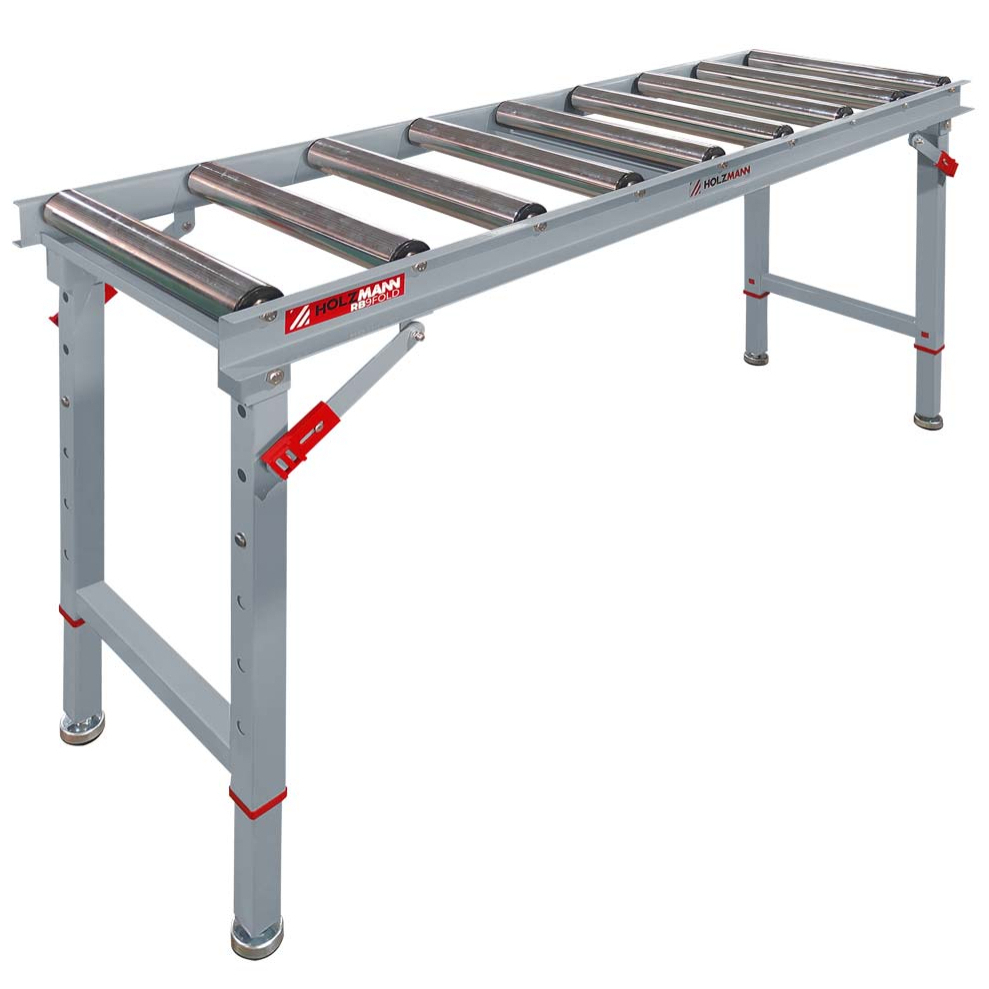

Holzmann RB9FOLD je skladací valčekový dopravník na podoprenie a posúvanie obrobkov v dielni. Dráha s dĺžkou 1 650 mm s deviatimi valčekmi poskytuje viac oporných miest pri manipulácii s dlhými dielcami. Maximálna nosnosť je 200 kg .
Pracovnú výšku nastavíte v šiestich stupňoch od 650 do 1 100 mm , takže dopravník môžete prispôsobiť výške nadväzujúceho pracoviska. Skladacie nohy oceníte najmä tam, kde podpornú dráhu používate len pri niektorých operáciách a po práci potrebujete uvoľniť priestor.
Opora pri spracovaní a presúvaní obrobkov
Valčeková dráha pomáha niesť obrobok pri jeho podávaní, odoberaní alebo presúvaní medzi pracovnými miestami. Materiál sa pri pohybe opiera postupne o jednotlivé valčeky, čo uľahčuje manipuláciu oproti posúvaniu po pevnej ploche. RB9FOLD sa hodí pre dielne, ktoré potrebujú dlhšiu podperu s možnosťou zmeny pracovnej výšky.
Valčeky majú rozteč 190 mm . Pri voľbe dopravníka preto zohľadnite tiež dĺžku a tvar spracovávaných dielcov: obrobok musí mať počas posúvania dostatočnú oporu. Pre nadväznosť na konkrétny stroj je podstatná výška jeho pracovnej plochy aj priestor na umiestnenie celej dráhy.
Výškové nastavenie a vyrovnávacie pätky
Šesť polôh výškového nastavenia umožňuje prispôsobiť dopravník rôznym pracovným úrovniam. Jemné doladenie uľahčujú nastaviteľné pätky s gumovými podložkami , ktoré pomáhajú vyrovnať usadenie konštrukcie na podlahe. Kombinácia stupňového nastavenia a vyrovnávacích pätiek je praktická pri presúvaní dopravníka medzi pracoviskami.
Skladacie nohy pre úsporné uloženie
Oporné nohy je možné rozložiť a zložiť bez použitia náradia . Po sklopení sa výška dopravníka zníži na 140 mm , takže pri uskladnení zaberá menej miesta na výšku. Toto prevedenie oceníte v menšej dielni aj na pracovisku, kde sa usporiadanie vybavenia mení podľa aktuálnej zákazky.
Hlavné výhody Holzmann RB9FOLD
- Deväť valčekov poskytuje viac oporných miest pozdĺž dráhy.
- Dĺžka 1 650 mm vytvára dlhšiu podpornú plochu na manipuláciu s obrobkami.
- Nosnosť až 200 kg umožňuje podoprenie ťažších dielcov v medziach prípustného zaťaženia.
- Výška 650-1 100 mm v šiestich stupňoch uľahčuje prispôsobenie pracovisku.
- Vyrovnávacie pätky s gumovými podložkami slúžia na jemné nastavenie usadenia.
- Skladanie nôh bez náradia zjednodušuje prípravu a následné uloženie.
- Výška po zložení 140 mm znižuje priestorové nároky pri skladovaní.
Technické parametre
| Výrobca | Holzmann |
|---|---|
| Model | RB9FOLD |
| Maximálna nosnosť | 200 kg |
| Počet valčekov | 9 |
| Dĺžka dopravníka | 1 650 mm |
| Rozteč valčekov | 190 mm |
| Priemer valčekov | 57 mm |
| Rozsah pracovnej výšky | 650-1 100 mm |
| Počet stupňov nastavenia výšky | 6 |
| Výška v zloženom stave | 140 mm |
| Rozmery dopravníka (D × Š × V) | 1 650 × 490 × 650-1 100 mm |
| Hmotnosť dopravníka | 27 kg |
| Hmotnosť vrátane balenia | 29 kg |
| Rozmery balenia (D × Š × V) | 1 730 × 520 × 180 mm |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie prevedenie nájdete v kategórii valčekovej dráhy a trate . Prezrite si aj ďalšie vybavenie značky Holzmann . S voľbou vhodnej podpery vám pomôže poradenský článok Ako vybrať oporné stojany .
Časté otázky
Akú nosnosť má Holzmann RB9FOLD?
Maximálna nosnosť dopravníka je 200 kg.
Je možné dopravník prispôsobiť výške pracovného stola?
Áno, pracovnú výšku je možné nastaviť v šiestich stupňoch od 650 do 1 100 mm. Jemné doladenie umožňujú nastaviteľné pätky s gumovými podložkami.
Je na skladanie nôh potrebné náradie?
Nie. Oporné nohy je možné zložiť aj rozložiť bez použitia náradia.
Koľko miesta dopravník zaberie na výšku po zložení?
V zloženom stave má výšku 140 mm. Dĺžka rozloženého dopravníka je 1 650 mm.
