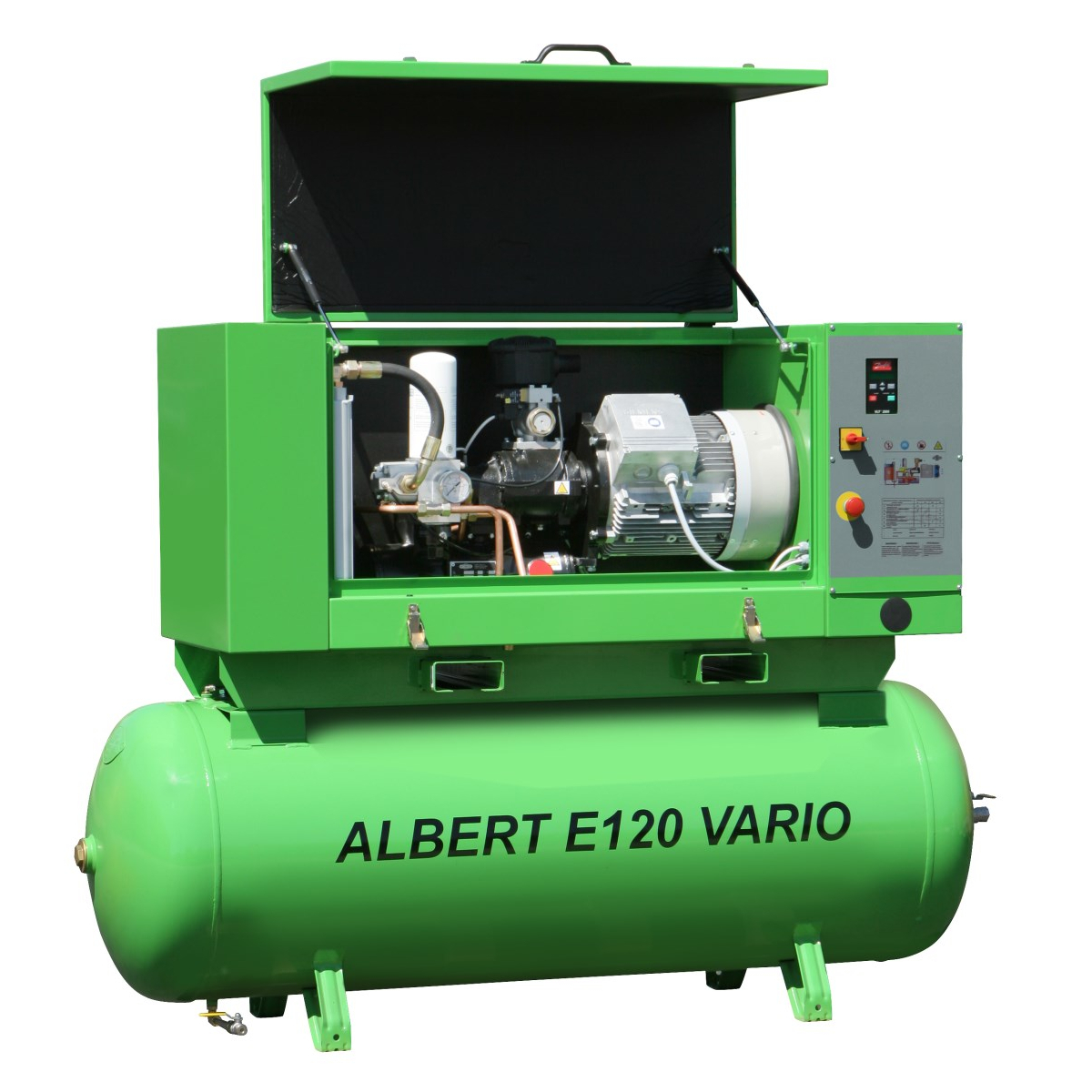

Skrutkový kompresor ATMOS Albert E.120 Vario

ATMOS ALBERT E.120 VARIO KVS je profesionálny skrutkový kompresor určený pre dielne, výrobné prevádzky a menšie až stredné priemyselné podniky s premenlivou spotrebou stlačeného vzduchu. Elektromotor s výkonom 13 kW a frekvenčné riadenie umožňujú plynulo prispôsobovať výkonnosť kompresora aktuálnemu odberu. Stroj pracuje v tlakovom rozsahu 6-9 bar a dosahuje menovitú výkonnosť 2,25-1,8 m³/min v závislosti od nastaveného tlaku.

Variant KVS predstavuje kompletnú kompresorovú stanicu v plechovej karosérii. Súčasťou prevedenia je horizontálny vzdušník s objemom 500 litrov , integrovaný kondenzačný sušič a filter stlačeného vzduchu. Jednotlivé komponenty sú sústredené do jedného celku, čo uľahčuje inštaláciu a šetrí miesto v prevádzke.

Kompresor je vhodný najmä pre prevádzky, v ktorých sa spotreba vzduchu počas pracovnej smeny mení. Frekvenčný menič upravuje otáčky elektromotora podľa skutočného odberu, takže zariadenie nevyrába zbytočne väčšie množstvo vzduchu, než je v danom okamihu potrebné.

Plynulá regulácia výkonu podľa spotreby vzduchu

Prevedenie VARIO využíva frekvenčný menič, ktorý plynule mení otáčky elektromotora a tým aj množstvo dodávaného stlačeného vzduchu. Výrobca uvádza menovitú výkonnosť v rozsahu od 2,25 do 1,8 m³/min pre pracovný tlak 6-9 bar.

Tento spôsob regulácie sa uplatní napríklad v prevádzke, kde je súčasne používaných niekoľko pneumatických zariadení, ale ich odber nie je po celý čas rovnaký. Kompresor dokáže reagovať na zmenu spotreby bez neustáleho prechádzania medzi plným výkonom a chodom naprázdno. Frekvenčné riadenie zároveň obmedzuje prúdové špičky pri spúšťaní a pomáha udržovať stabilnejší tlak v rozvode.

Pomalobežný skrutkový blok a účinný prenos výkonu

Základom kompresorov radu ALBERT je robustný pomalobežný skrutkový blok vlastnej výroby ATMOS. Konštrukcia využíva priame spojenie skrutkového bloku, elektromotora a chladiaceho ventilátora. Obmedzenie počtu prevodových súčastí znižuje mechanické straty pri prenose výkonu a prispieva k pokojnejšiemu chodu stroja.

ATMOS ALBERT E.120 VARIO pracuje podľa údajov výrobcu s hlučnosťou 63-70 dB(A) . Skutočná hlučnosť v prevádzke však závisí aj od nastavenia výkonu, umiestnenia stroja, akustiky miestnosti a spôsobu pripojenia k rozvodu stlačeného vzduchu.

Kompletná kompresorová stanica KVS

Označenie KVS určuje konkrétnu výbavu stroja. Kompresor je umiestnený v plechovej karosérii, inštalovaný na horizontálnom vzdušníku a doplnený integrovaným kondenzačným sušičom. Súčasťou stanice je aj filter stlačeného vzduchu.

Vzdušník s objemom 500 litrov vytvára zásobu stlačeného vzduchu a pomáha vyrovnávať krátkodobé zmeny odberu. Integrovaný sušič následne obmedzuje množstvo vlhkosti v stlačenom vzduchu. To je dôležité na ochranu pneumatického náradia, rozvodov a zariadení citlivých na kondenzát. Požadovanú kvalitu vzduchu je napriek tomu nutné posúdiť podľa konkrétnej technológie; niektoré aplikácie môžu vyžadovať ďalšie stupne filtrácie.

Riadenie LOGIK 26-S a systém ATMOS Care

Pre automatické ovládanie kompresora je použitá riadiaca jednotka LOGIK 26-S . Umožňuje sledovanie prevádzkových stavov, ovládanie frekvenčného meniča, ukladanie protokolov údržby a porúch alebo nastavenie až troch časových rozvrhov pre jednotlivé dni v týždni.

Riadiaca jednotka podporuje aj režim Master/Slave pre spoluprácu dvoch kompresorov a prenos dát prostredníctvom rozhrania RS 485 - Modbus. Konkrétny spôsob zapojenia do nadradeného systému musí zodpovedať dokumentácii výrobcu a projektu kompresorovej stanice.

Elektronický systém ATMOS Care sleduje servisné intervaly a upozorňuje na potrebu údržby. Pravidelný servis je pri skrutkovom kompresore dôležitý nielen pre prevádzkovú spoľahlivosť, ale aj pre obmedzenie energetických strát spôsobených napríklad zaneseným separátorom alebo filtrom.

Hlavné výhody kompresora

• Motor 13 kW na profesionálne dielenské a priemyselné použitie.
• Výkonnosť 2,25-1,8 m³/min podľa nastaveného pracovného tlaku.
• Pracovný tlak 6-9 bar pre bežné priemyselné rozvody stlačeného vzduchu.
• Frekvenčná regulácia VARIO prispôsobuje výrobu vzduchu skutočnému odberu.
• 500l horizontálny vzdušník vyrovnáva krátkodobé zmeny spotreby.
• Integrovaný kondenzačný sušič a filter pre automatickú dodávku upraveného vzduchu.
• Plechová karoséria tlmí hluk, chráni stroj a usmerňuje chladiaci vzduch.
• Riadiaca jednotka LOGIK 26-S umožňuje automatickú prevádzku a sledovanie prevádzkových stavov.
• Systém ATMOS Care stráži servisné intervaly a upozorňuje na potrebnú údržbu.
• Výstup stlačeného vzduchu so závitom G 3/4" vnútorné .

Požiadavky pred inštaláciou

Pred objednaním odporúčame sčítať spotrebu všetkých zariadení, ktoré môžu byť používané súčasne, a pripočítať zodpovedajúcu prevádzkovú rezervu. Výkonnosť kompresora musí byť posudzovaná pri požadovanom pracovnom tlaku, nie iba podľa najvyššej hodnoty prietoku.

Na inštaláciu je nutné pripraviť dostatok miesta pre servisný prístup a zaistiť odvod teplého chladiaceho vzduchu. Elektrické pripojenie, istenie a pripojenie do tlakového rozvodu musí vykonať kvalifikovaný odborník podľa technickej dokumentácie výrobcu a podmienok konkrétnej prevádzky.
