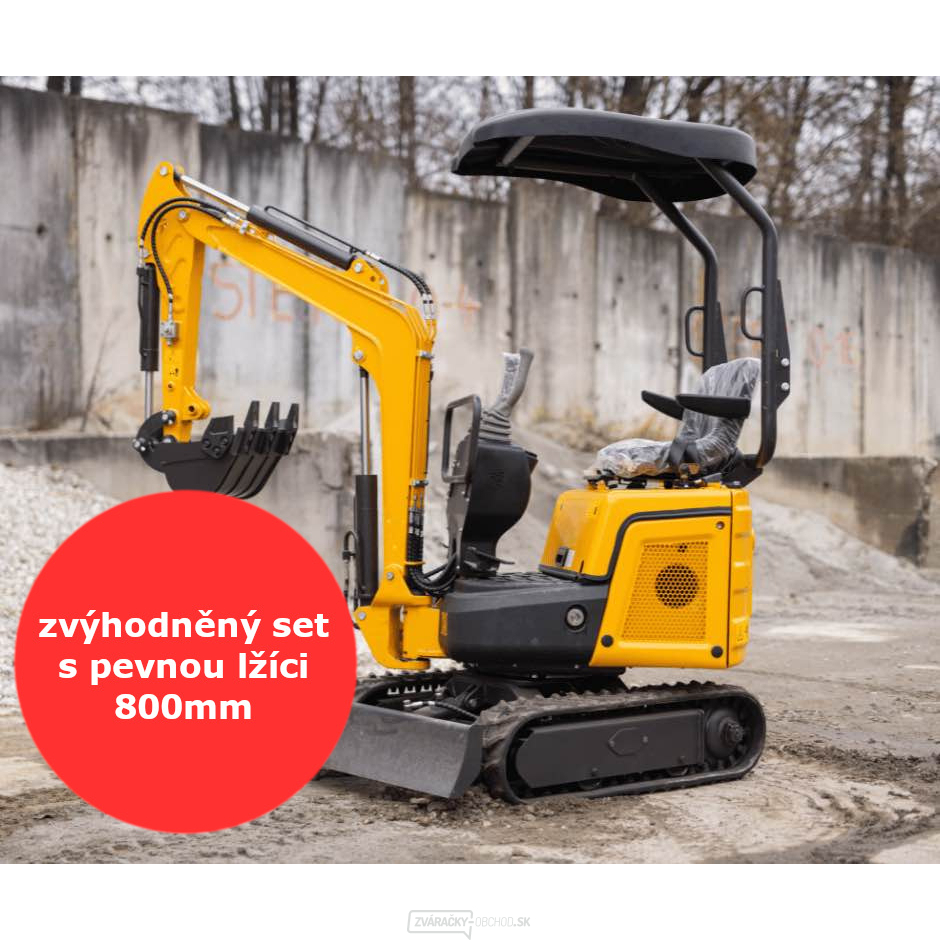

Pásový minibager Baugarden BG910.02 II vo zvýhodnenom sete je určený pre výkopy, drenáže, prípravu základov, terénne úpravy aj manipuláciu s materiálom. Zostava obsahuje minibager a pracovné príslušenstvo vrátane pevnej lyžice 800 mm. Jej výhodou je aj nastaviteľná šírka podvozku, ktorá pomáha pri prejazde obmedzeným priestorom.
Model BG910.02 II umožňuje nastaviť rozstup pásov od 780 do 960 mm. Zúženie podvozku môže uľahčiť prejazd napríklad dverným otvorom; pred prácou si vždy zmerajte celý prístup vrátane výšky a priestoru na zatáčanie. Pri roztiahnutí pásov získate širšiu základňu podvozku. Minibager tiež zvláda mimoosé kopanie, takže rameno je možné vychýliť do strany pri práci pozdĺž steny alebo oplotenia.
Všestranná zostava príslušenstva
Súčasťou setu sú lyžice 200, 400 a 800 mm, hrable, rýchloupinák, rozrývací tŕň a kliešte. Pevná lyžica 800 mm rozširuje zostavu o širší pracovný nástroj na prácu so zeminou a dokončovanie povrchu. Užšia lyžica sa hodí na výkopy, kde záleží na šírke ryhy. Hrable, rozrývací tŕň a kliešte slúžia k odlišným pracovným úkonom, takže je možné stroj prispôsobiť typu práce výmenou nástroja.
Rýchloupinák zjednodušuje výmenu kompatibilného príslušenstva. Technický list základného stroja uvádza lyžicu so šírkou 380 mm; zostava však obsahuje aj samostatne uvedené lyžice 200, 400 a 800 mm. Technické údaje základného stroja a zoznam príslušenstva setu preto popisujú rôzne súčasti.
Práca v úzkych miestach
Premenlivá šírka pásov 780 až 960 mm umožňuje prispôsobiť podvozok prejazdu alebo pracovnému priestoru. Pri plánovaní prejazdu počítajte s rozmermi celej zostavy, nielen so šírkou pásov. Mimoosé kopanie a vychýlenie ramena do strán pomáha pracovať v blízkosti prekážok bez nutnosti neustále meniť polohu stroja.
Maximálna hĺbka kopania je 1 650 mm a maximálny polomer kopania 2 970 mm. Tieto hodnoty uľahčujú porovnanie pracovného dosahu s plánovanými výkopmi. Maximálna výška vykládky dosahuje 1 970 mm. Pre voľbu stroja je dôležité posúdiť nielen dosah, ale aj prejazd na miesto, vlastnosti pôdy a priestor potrebný na manipuláciu s výkopkom.
Motor a hydraulická sústava
Minibager používa vzduchom chladený jednovalcový vznetový motor KOOP KD192FB so zdvihovým objemom 499 cm³. Hydraulické čerpadlo má prietok 19 l/min a hydraulický systém pracuje pri tlaku 16 MPa. Pohyb pásov aj otáčanie zaisťujú motory EATON. V tabuľke sú uvedené aj kapacity nádrží, kopacie sily a ďalšie údaje z technickej špecifikácie.
Konštrukcia a preprava
Stroj má dvojstĺpikový sklápací ochranný rám s plastovou strieškou. Sklopenie rámu môže byť praktické pri preprave alebo pri prejazde priestorom s obmedzenou výškou. Na prístup k motoru slúžia zadné dvierka. Technický list uvádza transportnú dĺžku 2 120 mm a výšku bez rámu 1 530 mm; pri príprave prepravy je potrebné zohľadniť aj hmotnosť a rozmery použitého príslušenstva.
Čapy a oká piestníc sú uložené v puzdrách a mazacie body sú prístupné. Tieto konštrukčné prvky uľahčujú bežnú kontrolu a údržbu stroja podľa pokynov výrobcu.
Hlavné výhody
- Nastaviteľná šírka pásov 780-960 mm na prispôsobenie podvozku priestoru.
- Mimoosé kopanie a bočné vychýlenie ramena pre prácu pri prekážkach.
- Pracovný dosah do hĺbky 1 650 mm a polomer kopania až 2 970 mm.
- Šesť druhov príslušenstva v sete: tri lyžice, hrable, rozrývací tŕň a kliešte.
- Sklápací ochranný rám na lepšie prispôsobenie výškovým obmedzeniam pri preprave.
Obsah dodávky
- Minibager Baugarden BG910.02 II
- Lyžica 200 mm
- Lyžica 400 mm
- Pevná lyžica 800 mm
- Hrable
- Rýchloupinák
- Rozrývací tŕň
- Kliešte
Technické parametre
| Model | BG910.02 |
|---|---|
| Hmotnosť základného stroja | 940 kg |
| Objem štandardnej lyžice | 0,025 m³ |
| Šírka štandardnej lyžice | 380 mm |
| Typ motora | Vznetový, jednovalcový, vzduchom chladený |
| Motor | KOOP KD192FB |
| Zdvihový objem motora | 499 cm³ |
| Maximálny krútiaci moment | 25 N·m pri 2 860 ot./min |
| Prietok hydraulického čerpadla | 19 l/min |
| Tlak hydrauliky | 16 MPa |
| Objem hydraulickej nádrže | 16,5 l |
| Objem palivovej nádrže | 7,5 l |
| Kopacia sila ramena | 5,0 kN |
| Kopacia sila lyžice | 9,5 kN |
| Elektrická sústava | 12 V |
| Hlavné čerpadlo | KDK (Japonsko) |
| Pohon otoče | EATON (USA) |
| Pohon pojazdu | EATON (USA) |
| Rýchlosť otáčania veže | 11 ot./min |
| Rýchlosť jazdy | 1,3 km/h |
| Mimoosé kopanie | Áno |
| Regulácia šírky pásov | Áno, 780-960 mm |
| Maximálny polomer kopania na zemi | 2 850 mm |
| Maximálny polomer kopania | 2 970 mm |
| Maximálna hĺbka kopania | 1 650 mm |
| Maximálna výška kopania | 2 610 mm |
| Maximálna výška vykládky | 1 970 mm |
| Maximálna vertikálna hĺbka kopania | 1 300 mm |
| Minimálny polomer otáčania | 1 330 mm |
| Maximálna výška zdvihu radlice | 325 mm |
| Maximálna hĺbka radlice | 175 mm |
| Svahová dostupnosť | 30° |
| Vytočenie ramena doprava | 50° |
| Vytočenie ramena doľava | 55° |
| Rázvor | 910 mm |
| Celková dĺžka stopy | 1 235 mm |
| Svetlá výška veže | 410 mm |
| Polomer otáčania veže | 860 mm |
| Šírka podvozku | 780-960 mm |
| Šírka pásov | 180 mm |
| Výška pásov | 320 mm |
| Transportná dĺžka | 2 120 mm |
| Celková výška | 2 240 mm |
| Výška bez rámu | 1 530 mm |
| Svetlá výška podvozku | 132 mm |
| Polomer otáčania | 784 mm |
| Šírka radlice | 780/950 mm |
| Tlak pásov na povrch | 27,9 kPa |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie varianty nájdete v kategórii minibagrov Baugarden série 910 . Prezrite si tiež ďalšie stroje značky Baugarden . S výberom podľa prístupu na pozemok, pracovného dosahu a príslušenstva pomôže článok ako vybrať minibager .
Časté otázky
Čo obsahuje zvýhodnený set?
Set obsahuje minibager BG910.02 II, lyžice 200, 400 a 800 mm, hrable, rýchloupinák, rozrývací tŕň a kliešte.
Ako môžem upraviť šírku podvozku?
Šírku roztiahnutia pásov je možné regulovať v rozsahu 780 až 960 mm.
Ako hlboko minibager kopá?
Maximálna hĺbka kopania je 1 650 mm; maximálna vertikálna hĺbka dosahuje 1 300 mm.
Je BG910.02 vhodný na prácu blízko steny alebo plotu?
Áno. Model umožňuje mimoosé kopanie a rameno je možné vychýliť do strán, čo pomáha pri práci pozdĺž prekážok.
