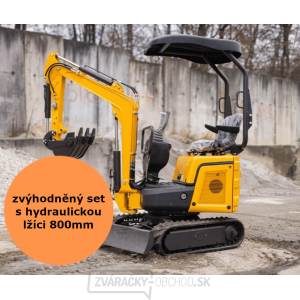

Pásový minibager Baugarden BG910.01 II je určený pre výkopy základov, drenáží a inžinierskych sietí, terénne úpravy aj práce okolo oplotenia. Mimoosé kopanie uľahčuje prácu blízko steny, plotu alebo stĺpu. So šírkou podvozku 930 mm sa zmestí na rad miest, kam sa väčší stavebný stroj nedostane.
Model poháňa vzduchom chladený jednovalcový diesel KOOP KD192FB. Hydraulické čerpadlo má prietok 19 l/min a maximálna hĺbka kopania dosahuje 1 650 mm. Sklopný ochranný rám pomáha znížiť výšku stroja pri preprave alebo pri prejazde priestorom s obmedzenou výškou.
Set príslušenstva pre rôzne práce
Súčasťou setu sú lyžice 200 mm a 400 mm, hydraulická lyžica 800 mm, hrable, rýchloupinák, rozrývací tŕň a kliešte. Užšia lyžica sa hodí na prácu v ryhách a na menších výkopoch. Široká hydraulická lyžica rozširuje možnosti pri porovnávaní a úpravách terénu. Rýchloupinák uľahčuje výmenu nástrojov.
Pre BG910.01 je doložená funkcia mimoosého kopania. U tohto modelu je možné rameno vytočiť o 50 ° doprava a 55 ° doľava. Pohon výložníka je umiestnený zhora, čapy a oká piestníc sú uložené v puzdrách a mazacie body sú prístupné.
Motor a hydraulický systém
Motor KOOP KD192FB má zdvihový objem 499 cm³. Hydraulický systém pracuje s tlakom 16 MPa a jeho nádrž má objem 16,5 litra. Pre pojazd a otáčanie veže sú uvedené motory EATON, hlavné čerpadlo KDK. Veža sa otáča rýchlosťou 11 ot./min a stroj prechádza rýchlosťou 1,3 km/h.
Pracovný dosah a rozmery
Maximálny polomer kopania je 2 970 mm, na úrovni zeme 2 850 mm. Stroj dosiahne do výšky 2 610 mm a maximálna výška vykládky je 1 970 mm. Radlica sa zdvíha najviac 325 mm nad terén a je možné ju zahĺbiť až 175 mm. Svahová dostupnosť je podľa technickej špecifikácie 30°.
Podvozok je široký 930 mm a transportná dĺžka je 2 120 mm. Celková výška je 2 240 mm; po sklopení ochranného rámu sa výška zníži na 1 530 mm. Pri plánovaní prepravy zohľadnite tiež hmotnosť základného stroja 940 kg a nosnosť prepravného prostriedku.
Hlavné výhody
- Mimoosé kopanie umožňuje pracovať blízko prekážok.
- Hĺbka kopania až 1 650 mm na výkopy a prípravu trás rozvodov.
- Sklopný ochranný rám uľahčuje prepravu a prejazd s obmedzenou výškou.
- Sada lyžíc a nástrojov rozširuje využitie minibagru pri rôznych zemných prácach.
Obsah dodávky
- Minibager Baugarden BG910.01 II
- Lyžica 200 mm a 400 mm
- Hydraulická lyžica 800 mm
- Hrable, rýchloupinák, rozrývací tŕň a kliešte
Technické parametre
| Model | BG910.01 II |
|---|---|
| Hmotnosť základného stroja | 940 kg |
| Objem základnej lyžice | 0,025 m³ |
| Šírka základnej lyžice | 380 mm |
| Typ motora | Vznetový jednovalec, vzduchom chladený |
| Motor | KOOP KD192FB |
| Zdvihový objem motora | 499 cm³ |
| Prietok hydraulického čerpadla | 19 l/min |
| Tlak hydrauliky | 16 MPa |
| Objem hydraulickej nádrže | 16,5 l |
| Objem palivovej nádrže | 7,5 l |
| Kopacia sila ramena | 5,0 kN |
| Kopacia sila lyžice | 9,5 kN |
| Elektrická sústava | 12 V |
| Hlavné čerpadlo | KDK (Japonsko) |
| Pohon otáčania veže | EATON (USA) |
| Pohon pojazdu | EATON (USA) |
| Rýchlosť otáčania veže | 11 ot./min |
| Rýchlosť jazdy | 1,3 km/h |
| Mimoosé kopanie | Áno |
| Regulácia šírky pásov | Nie |
| Max. polomer kopania na zemi | 2 850 mm |
| Max. polomer kopania | 2 970 mm |
| Max. hĺbka kopania | 1 650 mm |
| Max. výška kopania | 2 610 mm |
| Max. výška vykládky | 1 970 mm |
| Max. vertikálna hĺbka kopania | 1 300 mm |
| Min. polomer otáčania | 1 330 mm |
| Max. zdvih radlice | 325 mm |
| Max. hĺbka radlice | 175 mm |
| Svahová dostupnosť | 30° |
| Vytočenie ramena doprava/doľava | 50°/55° |
| Rázvor | 910 mm |
| Celková dĺžka stopy | 1 235 mm |
| Svetlá výška veže | 410 mm |
| Polomer otáčania veže | 860 mm |
| Šírka podvozku | 930 mm |
| Šírka pásov | 180 mm |
| Výška pásov | 320 mm |
| Transportná dĺžka | 2 120 mm |
| Celková výška | 2 240 mm |
| Výška bez ochranného rámu | 1 530 mm |
| Svetlá výška podvozku | 132 mm |
| Polomer otáčania podvozku | 784 mm |
| Šírka radlice | 930 mm |
| Tlak pásov na povrch | 27,9 kPa |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie varianty nájdete v kategórii minibagre . Pozrieť si môžete aj ďalšie stroje značky Baugarden . S výberom pomôže poradenský článok ako vybrať minibager .
Časté otázky
Ako hlboko môže BG910.01 kopať?
Maximálna hĺbka kopania je 1 650 mm. Maximálna vertikálna hĺbka kopania je 1 300 mm.
Aké príslušenstvo obsahuje tento set?
Súčasťou setu sú lyžice 200 mm a 400 mm, hydraulická lyžica 800 mm, hrable, rýchloupinák, rozrývací tŕň a kliešte.
Je možné minibagrom BG910.01 kopať mimo os stroja?
Áno. Model BG910.01 umožňuje mimoosé kopanie a vytočenie ramena o 50 ° doprava a 55 ° doľava.
Je možné u tohto modelu zúžiť podvozok pre prejazd dverami?
Nie. Regulácia šírky pásov je podľa špecifikácie určená pre model BG910.02, nie pre BG910.01.
