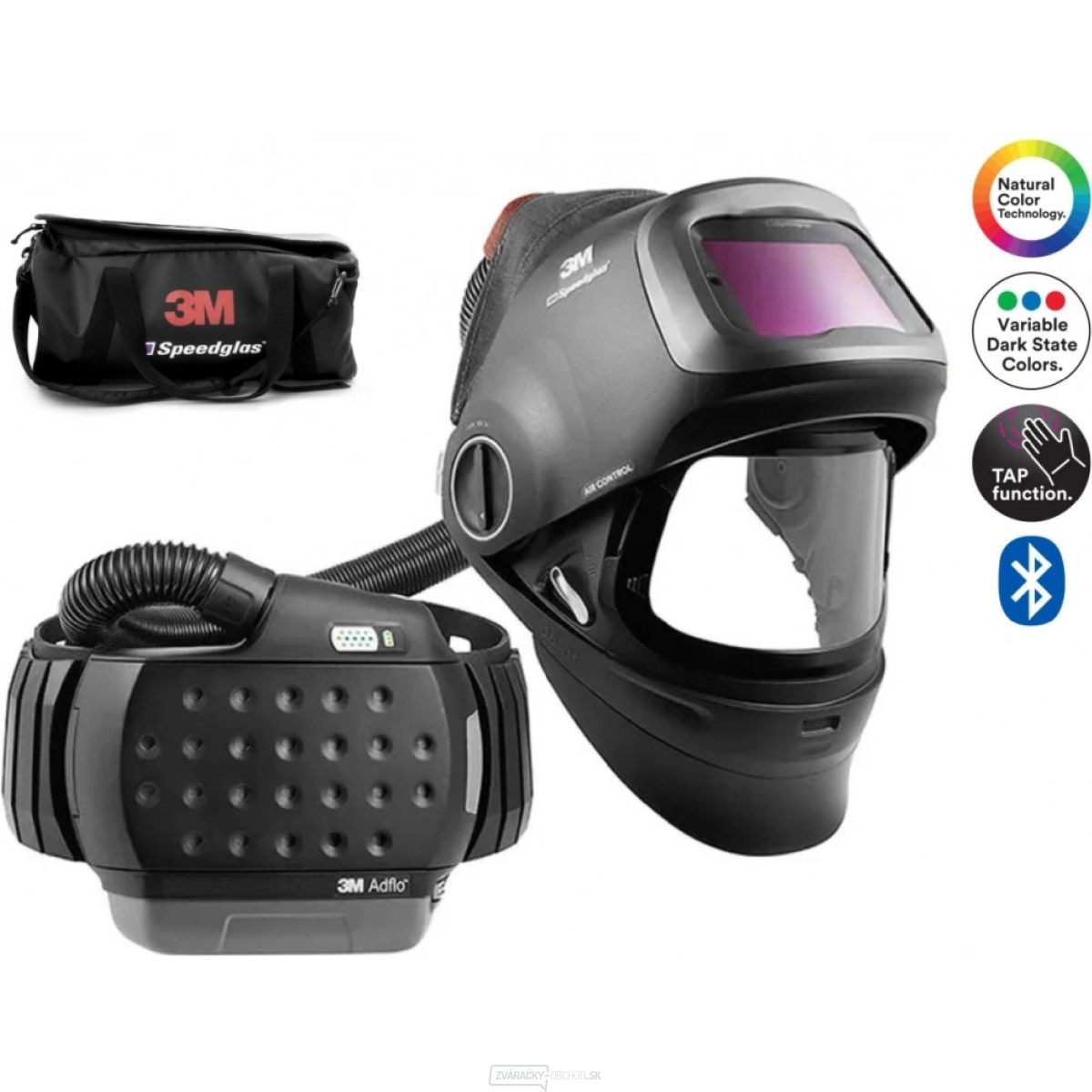

Zváračská kukla 3M Speedglas G5-01 (kazeta VC) + 3M Adflo

Popis produktu

Kukla 3M Speedglas G5-01 je profesionálna zváračská kukla s integrovaným rozvodom vzduchu určená pre najnáročnejšie použitie. Ide už o 5. generáciu zváračských kukiel 3M Speedglas, ktorá priamo nadväzuje na osvedčené a zvárači preverené kukly 3M Speedglas radu 9100 FX.

Kukla 3M Speedglas G5-01 preberá obľúbenú koncepciu robustného a odolného skeletu s rozmerným ochranným štítom a výklopným FLIP-UP zváračským štítom. Tento typ konštrukcie je praktický najmä pri častom striedaní činností počas zvárania - napr. v zámočníckej výrobe alebo opravárenstve - a umožňuje ľahšie vykonávať prípravné a dokončovacie práce (napr. brúsenie, vŕtanie, kontrola zvaru) bez toho, aby užívateľ musel dávať dole celú kuklu. V prípadoch, keď nie je nutné dlhšiu dobu zvárať, je možné celý zváračský štít jednoduchšie odňať.

Samozrejmosťou sú bočné priezory (tmavosť DIN 5) na periférne videnie, Rozšírené zorné pole zvyšuje bezpečnosť, odhaľuje skôr skryté predmety a prekážky a výrazne zlepšuje prehľad o okolí. Všetko dopĺňa komfortný hlavový kríž s mnohými možnosťami nastavenia.

Kukla 3M Speedglas G5-01 je všestranne použiteľná kukla s novými, jedinečnými funkciami a riešeniami, ktoré uľahčujú prácu, zlepšujú produktivitu a poskytujú vysoký užívateľský komfort. S kuklou 3M Speedglas G5-01 nemusíte robiť kompromisy – či už ide o funkčnosť, výkon, alebo bezpečnosť!

Rozsah dodávky

• Zváračská kukla 3M Speedglas G5-01 (bez kazety)
• Samostmievacia ADF kazeta 3M Speedglas G5-01/03VC
• Filtračno-ventilačná jednotka 3M Adflo"Heavy Duty"
• Transportná taška 3M Speedglas G5

Integrovaný rozvod vzduchu

Kukla 3M Speedglas G5-01 je určená výhradne na pripojenie k filtračno-ventilačným jednotkám a systémom tlakového vzduchu spoločnosti 3M (Adflo, Versaflo).

Distribúciu vzduchu v kukle zaisťuje do skeletu integrovaný rozvod vzduchu s tromi výdychmi - horným, ktorý sa nachádza nad hlavou užívateľa a dvoma bočnými bočnými, ktoré sa nachádzajú na spodnej strane kukly. Možnosť nastavenia smeru prúdenia vzduchu zvyšuje užívateľský komfort a pomáha predchádzať vysychaniu očí. Na ovládanie distribúcie vzduchu slúžia ovládacie prvky na pravej a ľavej vonkajšej strane kukly.

Optimalizovaná distribúcia vzduchu

Ovládaním na pravej strane (VISOR-FACE) nastavujete smer prúdenia vzduchu z horného výdychu - do oblasti zorníka, do oblasti tváre, prípadne do oboch týchto oblastí. Ovládaním na ľavej strane (UP-DOWN) nastavujete, či bude vzduch vychádzať iba z horného výdychu, z dolných bočných výdychov alebo zo všetkých troch výdychov.

Samostmievacia kazeta G5-01/03VC (Variable Colors)

Kukla je vybavená profesionálnou samostmievacou kazetou G5-01/03VC (Variable Colors), ktorá disponuje mnohými inovatívnymi funkciami. Medzi kľúčové vlastnosti kazety patria:

• Technológia prírodných farieb Natural Color
• Technológia variabilných farieb Variable Colors
• Prepínanie režimov zvárania/rezania/brúsenia pomocou funkcie TAP (poklepanie)
• Pripojenie k mobilnej aplikácii prostredníctvom Bluetooth
• Tmavý stav DIN 14 na zváranie prúdy až 500 A
• 4 senzory oblúka
• Možnosť inštalácie zväčšovacej šošovky
• Vymeniteľná batéria

Samostmievacia kazeta 3M Speedglas G5-01/03VC

Samostmievacia kazeta G5-01/03VC je vhodná pre väčšinu zváracích metód - plameň, MMA, MIG/MAG, TIG (od 1 A). Bez problému ju možno použiť aj pri drážkovaní uhlíkovou elektródou, plazmovom rezaní a brúsení. Kazeta nie je určená na laserové zváranie.

Najväčšou prednosťou kazety je ale funkcia Variable Colors, ktorá umožňuje prispôsobenie farebného tónu v tmavom stave, zlepšuje kontrast, kontúry a poskytuje vynikajúci vizuálny komfort.

Odporúčanie

• Kazeta je univerzálnou voľbou pre väčšinu zváracích aplikácií a pre zváranie vysokými prúdmi
• Kazeta je ideálna pre zváračov, ktorí uprednostňujú vizuálny komfort s možnosťou prispôsobenia
• Pokiaľ ale často bodujete, je lepšou voľbou kukla s kazetou G5-01/03TW (Tack Welding) so špeciálnym režimom pre bodovanie

Vlastnosti

Kazeta G5-01/03VC má klasifikáciu 1/1/1/2 a ponúka priezor s rozmermi 109 x 73 mm. Prednosťou kazety sú 4 senzory elektrického oblúka a nízka reakčná doba 0,1 ms na prepnutie zo svetlého do tmavého stavu. Čas prechodu z tmavého do svetlého stavu (DELAY) je možné plynule nastaviť v rozsahu 50 až 1300 ms.

V svetlom stave má kazeta tmavosť DIN 3 - tento stav je určený aj pre režim brúsenia (GRIND). Stupeň stmavenia kazety (SHADE) je možné nastaviť v ôsmich krokoch v rozsahu DIN 5/8-14. Tmavosť DIN 5 je určená na rezanie plazmou alebo autogénom (CUT), rozsah DIN 8-14 je určený na zváranie. Vďaka najvyššiemu stupňu tmavosti DIN 14 je možné kuklu používať aj pri zváraní veľmi vysokými prúdmi až 500 A.

Samozrejmosťou je možnosť nastavenia citlivosti senzorov elektrického oblúka (SENS) tak, aby vyhovovala rôznym zváracím procesom a okolitým podmienkam na pracovisku.

Po prepojení kazety so smartfónom (prostredníctvom Bluetooth) je možné si v mobilnej aplikácii 3M Connected Equipment uložiť a potom z pamäte kedykoľvek vyvolať najčastejšie používané kombinácie jednotlivých parametrov (úroveň stmavenia, citlivosť, oneskorenie a ďalšie).

Pohybový senzor okamžite zapne ADF kazetu pri akomkoľvek pohybe. Zakaždým, keď si nasadíte kuklu, sa kazeta okamžite prepne na nastavenie, ktoré bolo naposledy použité. V prípade, že pohybový senzor nedetekuje pohyb po dobu 1 hodiny, automaticky kazetu vypne.

Kazeta G5-01/03VC je napájaná batériou typu CR2450 (1 kus). Životnosť batérií je cca 1500 hodín. Kazeta nie je vybavená solárnym článkom.

Technológia Natural Color

Vďaka technológii prírodných farieb Natural Color sú farby jasnejšie a realistickejšie - a to ako vo svetlom, tak aj v tmavom stave. Technológia Natural Color zaisťuje vynikajúcu viditeľnosť, lepší kontrast a viac detailov. Vďaka tomu získate lepšiu kontrolu nad miestom zvaru pred, v priebehu aj po skončení zvaru.

Technológia prírodných farieb 3M Speedglas vo svetlom a tmavom stave

Technológia Variable Colors

Technológia variabilných farieb Variable Colors umožňuje individuálne prispôsobenie farebného tónu kazety v tmavom stave. Zmena sa vykonáva tlačidlom na kazete ak dispozícii sú tri režimy - prirodzený, studený alebo teplý. Vždy si tak môžete prispôsobiť farebný tón kazety v závislosti od zváracej metódy, zváraného materiálu alebo pracovných podmienok.

Technológia Variable Colors zlepšuje rozpoznanie kontúr, zvyšuje kontrast a znižuje únavu očí.

Funkcia TAP

Funkcia TAP (poklepanie) umožňuje jednoduché prepínanie kazety medzi režimami brúsenia/rezania (GRIND/CUT) a zvárania (WELD). Už nie je potrebné zložito hľadať tlačidlo na prepínanie režimov - stačí iba poklepať na bok kukly v blízkosti kazety a je hotovo!

O zmene režimu ste ihneď informovaní vďaka haptickej odozve. Zmena režimu spoľahlivo funguje aj vtedy, ak máte nasadené rukavice.

Mobilné aplikácie 3M Connected Equipment

Samostmievacia kazeta má integrované Bluetooth rozhranie, pomocou ktorého je možné kazetu prepojiť so smartfónom s nainštalovanou aplikáciou 3M Connected Equipment. Aplikácia je k dispozícii pre telefóny s operačnými systémami Android a iOS.

Po pripojení kazety k telefónu môžete priamo z aplikácie vykonávať nastavenia všetkých funkcií kazety, ukladať do pamäte rôzne kombinácie nastavení kazety (podľa typu aplikácie) s možnosťou rýchleho vyvolania, sledovať štatistiky používania, pristupovať k zoznamu náhradných dielov a užívateľským príručkám a pod.

Prehľad vlastností

• Integrovaný rozvod vzduchu pre pripojenie k PAPR jednotke
• Výklopný FLIP-UP zváračský štít
• Technológia Natural Color
• Technológia Variable Colors
• Funkcia TAP
• Bluetooth pripojenie
• Komfortný hlavový kríž
• Klasifikácia kazety 1/1/1/2
• Priezor 109 x 73 mm
• 4 senzory oblúka
• Tmavý stav DIN 5/8-14
• Svetlý stav DIN 3
• Režim brúsenia/rezania
• Nastaviteľná citlivosť
• Rýchlosť stmavenia 0,1 ms
• Rýchlosť zosvetlenia 50 - 1300 ms
• Napájanie vymeniteľnou batériou CR2450 (1 kus)
• Hmotnosť 1000 g

Filtračno-ventilačná jednotka 3M Adflo"Heavy Duty"

Filtračno-ventilačné jednotky (PAPR jednotky) sú systémy osobnej ochrany dýchacích ciest, založené na princípe pretlaku filtrovaného vzduchu v dýchacej zóne. Filtračná jednotka umiestnená na opasku užívateľa filtruje vzduch nasávaný z okolitého prostredia, ktorý je potom vzduchovou hadicou dodávaný do ochrannej kukly alebo masky. Vzniknutý pretlak zabraňuje vniknutiu škodlivín do dýchacej zóny. Tento mierny pretlak zároveň zaisťuje vysoký užívateľský komfort aj pri dlhodobom nosení bez nutnosti prekonávať dýchací odpor filtra.

3M Adflo je filtračno-ventilačná jednotka určená na zváranie, plazmové rezanie alebo brúsenie. Je kompatibilný s časticovými aj plynovými filtrami. Prednosťou jednotky je kvalitný bezkefový motor s guličkovými ložiskami, kompaktný tvar a nízka hmotnosť.

Prietok vzduchu je možné pomocou jediného tlačidla nastaviť v dvoch úrovniach - 170 a 200 l/min. Všetky dôležité informácie - nastavená úroveň prietoku vzduchu, stav zanesenia filtra, stav nabitia akumulátora - sú prehľadne zobrazené na ovládacom paneli.

Aktuálne nastavená úroveň prietoku vzduchu je indikovaná pomocou dvoch kontroliek. O úrovni zanesenia hlavného filtra je užívateľ informovaný pomocou piatich kontroliek zelenej a červenej farby, stav nabitia akumulátora je indikovaný pomocou stĺpcového indikátora.

Indikátor zanesenia hlavného filtra a stavu akumulátora

Jednotka je vybavená systémom Flow Control zaisťujúcim konštantný prietok vzduchu (bez ohľadu na zanesenie filtra, alebo nabitie akumulátora) a vyspelým systémom pre akustické a vizuálne varovanie užívateľa v prípade nízkeho prietoku vzduchu, alebo pri poklese napätia akumulátora.

Kompatibilita 3M Speedglas

Jednotka 3M Adflo je certifikovaná výhradne na použitie so zváračskými kuklami 3M Speedglas Air. V kombinácii s týmito kuklami jednotka spĺňa najvyššiu triedu ochrany TH3 (podľa normy EN 12941).

• Zváračské kukly

Akumulátor

Jednotka HEAVY DUTY je dodávaná s vymeniteľným LI-Ion akumulátorom v prevedení HEAVY DUTY (10,8 V/4,5 Ah), ktorý umožňuje dobu prevádzky až 13 hodín (s novým časticovým filtrom P SL, plne nabitým akumulátorom, pri prietoku vzduchu 170 l/min). Doba nabíjania akumulátora HEAVY DUTY je menej ako 5,5 hodiny.

Filtre

Jednotka 3M Adflo je kompatibilná ako s časticovými filtrami, tak aj s plynovými filtrami.

Rozpad jednotky 3M Adflo

Jednotka HEAVY DUTY je dodávaná so základným časticovým filtrom P SL, ktorý poskytuje efektívnu ochranu v prostrediach obsahujúcich škodlivé častice vo forme pevných a kvapalných aerosólov, ako je prach, dym, vlákna, baktérie, vírusy alebo rádioaktívne častice.

Filtre 3M Adflo - časticový P SL, plynový A2, plynový A1B1E1

Neoddeliteľnou súčasťou hlavného filtra je predfilter z jemnej tkaniny, ktorý zachytáva hrubšie nečistoty a predlžuje životnosť hlavného filtra. Jednotka je ďalej vybavená lapačom iskier z kovovej pleteniny, ktorý chráni filter pred horúcimi iskrami. Ako príslušenstvo je možné objednať pachový filter s aktívnym uhlím, alebo plynové filtre.

Čo môžem s filtrom P SL (P3) zvárať?

Väčšina škodlivín vznikajúcich pri zváraní kovov je tvorená časticami - kovové oxidy, dymy, aerosóly - a práve na tie je filter veľmi účinný (účinnosť 99,95%). Filter však nechráni proti toxickým plynom, ktoré vznikajú pri niektorých typoch aplikácií.

🟢 Filter P SL (P3) odporúčame:

• pri zváraní metódami MMA , MIG/MAG a TIG
• pri zváraní nelegovaných a nízkolegovaných ocelí

🔴 Filter P SL (P3) neodporúčame:

• pri zváraní nerezovej ocele a hliníka (uvoľňovanie toxických plynov)

⚠️ Pokiaľ okrem nelegovaných ocelí často zvárate aj nerez a hliník, odporúčame dokúpiť plynový filter A1B1E1, ktorý pri zváraní poskytuje plnú ochranu (s výnimkou vyššej koncentrácie ozónu).

Oblasť použitia

• Zváračské práce - zváranie nelegovaných a nízkolegovaných ocelí metódami MMA, MIG/MAG a TIG
• Strojárenská a kovospracujúca výroba - brúsenie, plazmové rezanie, rezanie, vŕtanie, mechanické obrábanie

Hadica

Súčasťou dodávky je flexibilná vzduchová hadica QRS. Rýchloupínacím pripojením QRS (Quick Release Swivel) sú vybavené všetky aktuálne ponúkané zváračské kukly 3M Speedglas Air. Ako príslušenstvo je možné dokúpiť adaptér pre pripojenie vzduchovej hadice QRS k starším typom kukiel 3M Speedglas Air s bajonetovým pripojením (napr. 9002 Air).

Opasok

Jednotka je dodávaná s odolným koženým opaskom, ktorý vďaka polstrovaniu zadnej strany poskytuje vysoký užívateľský komfort. Opasok má zapínanie na oceľovú pracku a je určený do náročných prevádzok.

Komfortný kožený opasok

Príslušenstvo

Ponuku príslušenstva (hadice, akumulátory, filtre) pre jednotky 3M Adflo nájdete v kategórii:

• 3M Adflo - príslušenstvo

Prehľad vlastností

• Na zváranie, brúsenie, plazmové rezanie
• Bezkefový motor s guličkovými ložiskami
• Kompaktný tvar
• Nastaviteľný prietok vzduchu v dvoch úrovniach - 170 a 200 l/min
• Systém Flow Control pre riadenie konštantného prietoku vzduchu bez ohľadu na zanesenie filtra alebo nabitie akumulátora
• Indikácia zanesenia filtra a nabitia akumulátora
• Akustický a vizuálny alarm
• Jednoduché ovládanie
• Vymeniteľný akumulátor Li-Ion (10,8 V/4,5 Ah)
• Doba prevádzky až 13 hodín (s časticovým filtrom P SL)
• Doba nabíjania menej ako 5,5 hodiny
• Hmotnosť 1500 g (vr. akumulátora)

Technické parametre:

Výklopný FLIP-UP štít: Áno
Klasifikácia kazety: 1/1/1/2
Technológia True Color: Áno
Rozmery priezoru kazety: 109 × 73 mm
Počet senzorov oblúka: 4
Tmavý stav: DIN 5/8-14
Svetlý stav: DIN 3
Prepnutie svetlý → tmavý stav: 0,1 ms
Prepnutie tmavý → svetlý stav: 50-1300 ms
Bočné priezory: Áno
Režim brúsenia: Áno
Režim rezania: Áno
Prepínač brúsenia: Poklepaním
Prepínač rezania: Poklepaním
Ovládanie tmavosti clony: Na kazete
Ovládanie citlivosti: Na kazete
Ovládanie oneskorenia: Na kazete
Automatické zapnutie: Áno
Napájanie: CR2450 (1 ks)
Možnosť výmeny batérie: Áno
Hmotnosť kukly: 980 g
Prietok vzduchu: 170-200 l/min
Počet úrovní nastavenia: 2
Možnosť plynových filtrov: Áno
Alarmy: Audiovizuálne
Veľkosť akumulátora: Heavy Duty
Typ akumulátora: Li-Ion
Doba nabíjania: cca 5,5 hod
Doba prevádzky: až 13 hod
Životnosť batérie: cca 500 cyklov
Hmotnosť PAPR jednotky: 1500 g
Hlučnosť: 75 dB(A)
