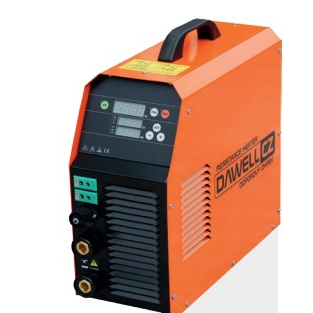

Ohrev odporový DAWELL DHC 6510R 2 DAW RAL2004

DAWELL DHC 6510R je mobilný invertorový zdroj určený na riadené odporové ohrev kovových dielov. Zariadenie spája výkonový zdroj, regulátor teploty a záznamník prevádzkových údajov v jednom kompaktnom zariadení. Je určené predovšetkým na predohrev pred zváraním a navařovaním, riadené tepelné spracovanie zvarových spojov a ďalšie priemyselné aplikácie, v ktorých je potrebné dodržať nastavený priebeh teploty a času.

Variant s objednávacím kódom 04-004-01-2004 je vyhotovený v oranžovej farbe RAL 2004. Zariadenie pracuje s napájaním 3× 400 V, má príkon 10,8 kW a umožňuje pripojiť až štyri ohrievacie prvky. Vďaka hmotnosti 17 kg a rozmerom približne 170 × 370 × 410 mm ho možno podľa potreby premiestňovať medzi pracoviskami.

Riadené odporové kúrenie pre zváracie prevádzky

Pri odporovom ohreve sa na povrch dielu upevnia vhodne zvolené keramické ohrievacie prvky alebo rohože. Teplo vzniká v odporovom vodiči a prenáša sa priamo do ohrievaného materiálu. Tento princíp je vhodný pre dlhodobé a rovnomerne riadené ohrievanie potrubia, zvarových spojov, výmenníkov, oceľových nádob a ďalších konštrukčných dielov.

Predohrev pred zváraním pomáha vytvoriť podmienky predpísané zváracím postupom. Riadené dodatočné ohrievanie alebo žíhanie po zváraní možno využiť na zníženie zvyškového napätia a pri postupoch zameraných na obmedzenie rizík súvisiacich s vodíkom v zvarovom spoji. Konkrétne teploty, rýchlosti ohrevu, doby výdrže a spôsob chladenia musia vždy zodpovedať materiálu, rozmerom dielu a schválenému technologickému predpisu.

Programovanie teplotných profilov

Vstavaný regulátor umožňuje riadiť teplotu podľa jedného z 20 užívateľsky nastaviteľných programov. Každý profil môže obsahovať až 180 segmentov. V jednotlivých úsekoch je možné nastaviť cieľovú teplotu, rýchlosť ohrevu alebo chladenia a dobu výdrže. Okrem automatických profilov je k dispozícii aj manuálny režim a priame riadenie vykurovacieho výkonu.

Takéto riadenie je praktické najmä pri opakovaných zákazkách. Obsluha nemusí pre každý identický diel znovu zostavovať celý postup a môže použiť uložený program. Pred spustením je však vždy potrebné overiť správne umiestnenie termočlánkov, upevnenie prvkov a súlad zvoleného programu s technologickým predpisom.

Záznam procesu a kontrola priebehu ohrevu

DAWELL DHC 6510R obsahuje záznamník s kapacitou až 1 400 hodín prevádzkových údajov. Ukladá priebeh procesu aj chybové stavy, takže záznam môže slúžiť na internú kontrolu, sledovateľnosť výrobnej operácie alebo dokumentáciu zákazky. Význam tejto funkcie rastie pri zvaroch a konštrukciách, pri ktorých odberateľ vyžaduje dokladovanie dodržania predpísaného teplotného cyklu.

Teplota sa meria pomocou termočlánku typu K. Správne upevnenie a poloha snímača majú zásadný vplyv na presnosť regulácie. Nameraná hodnota musí reprezentovať teplotu v mieste určenom postupom, nie len teplotu vykurovacieho prvku alebo okolitého povrchu.

Viac prvkov a rozšírenie výkonu

K jednému zdroju je možné pripojiť až štyri zodpovedajúce ohrievacie prvky. Ich napätie, príkon, rozmery a tvar musia byť zvolené podľa konfigurácie výstupu, geometrie dielu a požadovanej ohrievanej plochy. Výrobca ponúka keramické prvky pre potrubia, ohyby, T-profily aj tvarovo zložitejšie súčiastky.

Pre rozsiahlejšie aplikácie je možné prepojiť až deväť zariadení do jedného systému s celkovým výkonom až približne 95 kW. Viaczónový režim umožňuje riadiť viacero vyhrievaných častí a využiť usporiadanie master/slave. Návrh takéhoto systému musí zohľadňovať dostupný elektrický príkon, poistky, počet teplotných zón a požadovaný výkon jednotlivých prvkov.

Požiadavky pred inštaláciou a uvedením do prevádzky

Zdroj vyžaduje trojfázové napájanie 3× 400 V a výrobca uvádza poistku 25 A. Elektrické pripojenie, kontrolu napájacieho vedenia a prípadné úpravy inštalácie musí vykonať osoba s príslušnou kvalifikáciou. Zariadenie sa má prevádzkovať v prostredí zodpovedajúcom jeho krytiu a podmienkam uvedeným v návode.

DHC 6510R je základnou súčasťou odporového vykurovacieho systému. Pred objednaním je potrebné skontrolovať, či konkrétna ponuka obsahuje aj potrebné prvky, prepojovacie káble, termočlánky, izolačný materiál a ďalšie príslušenstvo. Ak tieto položky nie sú výslovne uvedené v obsahu dodávky, je vhodné ich navrhnúť samostatne podľa konkrétnej aplikácie.

Hlavné výhody DAWELL DHC 6510R

• 3 v 1 – invertorový zdroj, regulátor teploty a záznamník údajov.
• Príkon 10,8 kW a napájanie 3× 400 V.
• Riadené predhrievanie a tepelné spracovanie kovových dielov až do 1 200 °C.
• 20 užívateľských teplotných profilov, každý s až 180 segmentmi.
• Nastavenie rýchlosti ohrevu, doby udržania teploty, cieľovej teploty a riadeného chladenia.
• Možnosť pripojenia až štyroch vykurovacích prvkov.
• Záznam až 1 400 hodín prevádzkových údajov vrátane chybových stavov.
• Viaczónová prevádzka a prepojenie až deviatich zdrojov pre jednu aplikáciu.
• Kompaktné vyhotovenie s hmotnosťou 17 kg.
• Oranžové vyhotovenie RAL 2004 pre túto konkrétnu variantu.

Často kladené otázky

Aký je rozdiel medzi odporovým a indukčným ohrevom?

V prípade modelu DHC 6510R teplo vytvárajú odporové prvky upevnené na povrchu dielu. Indukčné zariadenie vytvára teplo pomocou elektromagnetického poľa priamo vo vodivom materiáli. Odporový systém je vhodný najmä pre dlhodobé riadené cykly a pre žíhanie zvarových spojov.

Sú keramické ohrievacie prvky súčasťou dodávky?

Produktová stránka ich zaradenie jednoznačne nepotvrdzuje. Pred objednaním je preto potrebné overiť presný obsah balenia a vybrať prvky, káble, termočlánky a izoláciu podľa konkrétnej aplikácie.

Je možné uložiť vlastný program ohrevu?

Áno. Regulátor podporuje 20 užívateľsky nastaviteľných profilov, pričom jeden program môže obsahovať až 180 segmentov s vlastnou cieľovou teplotou, rýchlosťou zmeny a dobou udržania.

Je možné riadiť viac vykurovaných zón?

Áno. Zariadenie podporuje viaczónové riadenie a pre rozsiahlejšie aplikácie je možné prepojiť až deväť zdrojov. Konkrétnu zostavu je potrebné navrhnúť podľa počtu zón, výkonu ohrievacích prvkov a dostupného elektrického príkonu.
