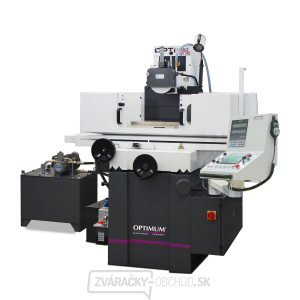

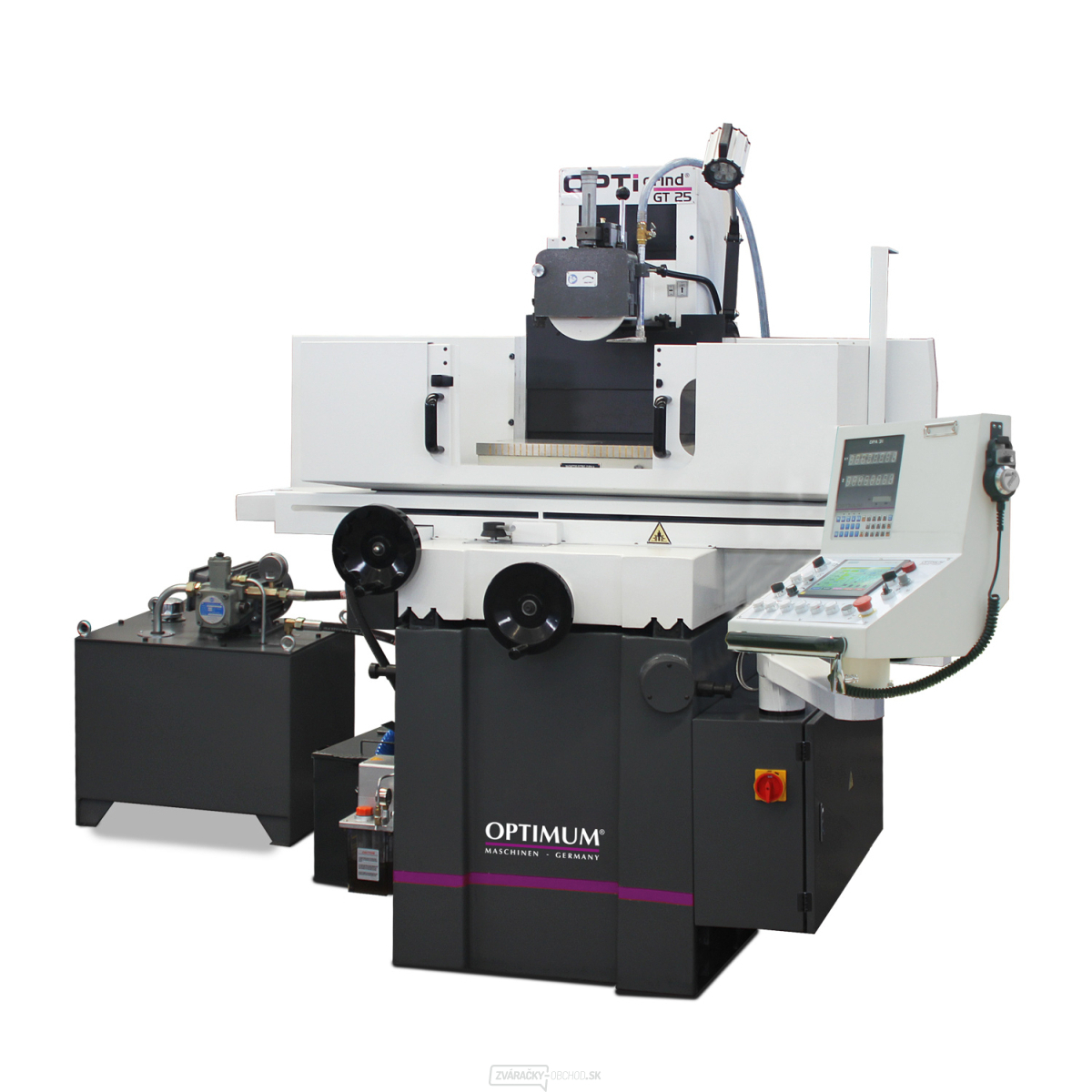

Popis produktu

Vybavená digitálne riadeným automatickým vertikálnym posuvom a digitálnym zobrazením polohy.

  • Elektromagnetická upínacia doska na uchytenie obrobku s funkciou automatickej demagnetizácie
  • Prémiové vreteno s presnými kuželíkovými ložiskami
  • Kalené a brúsené vodiace lišty
  • Protiľahlé vodiace lišty s povrchovou úpravou Turcite-B pre vynikajúcu odolnosť proti opotrebovaniu a nízkemu treniu
  • Brúsne vreteno s prémiovými presnými ložiskami
  • Externá hydraulická jednotka s výmenníkom tepla zaisťuje konštantnú teplotu oleja
  • Základňa stroja z pevnej, torzne odolnej liatiny pre maximálnu tuhosť a stabilitu
  • Vodiace dráhy pre pozdĺžne, priečne a zvislé pohyby sú bez vôle a sú navrhnuté tak, aby sa samy centrovali ako V a ploché koľajnice
  • Presné guličkové skrutky
  • Vodiace dráhy a dopravné vreteno s centrálnym systémom mazania
  • Všetky ploché vodiace dráhy sú jemne brúsené, čo zaručuje najvyššiu presnosť všetkých pohybov
  • Veľké ručné kolieska na všetkých troch osiach
  • Centrálny systém mazania
  • Presnosť brúsenia 0,005 mm
  • Korundový brúsny kotúč hrubosť 46 pre všetky bežné kovy je súčasťou štandardnej dodávky
  • Otočný ovládací panel výrazne uľahčuje prácu
  • Dvojkanálová bezpečnostná elektronika 24 V DC
  • Externá chladiaca jednotka s nádržou objemu 100 litrov
  • Nosnosť brúsneho stola (vrátane elektromagnetickej upínacej dosky) 180 kg
  • Digitálne riadený automatický vertikálny posuv so servomotorom
  • Hydraulický a plynulo nastaviteľný pozdĺžny posuv
  • Trieda EMC filtra
  • Úsporný motor IE3

Obsahuje:

  • Digitálny ukazovateľ polohy
  • Chladiaci systém
  • Externá hydraulická jednotka s chladičom oleja
  • Vyvažovacia stanica a vyvažovací tŕň
  • Korundový brúsny kotúč hr. 46
  • Diamantový hrot
  • Krytovanie proti striekajúcej vode
  • Vyrovnávacie nohy, nastavovacie skrutky a poistné matice
  • Ovládací nástroj
  • LED lampa
  • Elektromagnetická upínacia doska
  • Demagnetizácia upínacej dosky

Technické parametre:

Celkový príkon : 3700 W
Príkon motora vretena : 2200 W
Príkon motora hydraulického systému: 750 W
Výkon motora chladiaceho čerpadla: 70 W
Max. nosnosť stola: 180 kg
Rozmery upínacej dosky: 250×500mm
Rýchlosť posuvu stola: 5-25m/min
Rozmery brúsneho kotúča : 200 × 20 × 31.75 mm
Vzdialenosť kotúč - stôl : 0.1 - 8 mm
Obvodová rýchlosť brúsneho kotúča : 33 m/s
T-drážky | počet : 1
T-drážky | veľkosť drážky: 14 mm
Rozsah posuvu - os X: 560 mm
Rýchloposuv - os Y : 990 mm/min
Rozsah posuvu - os Z: 275 mm
Rýchloposuv - os Z: 480 mm/min
Príkon : 3.7 kW
Elektrické pripojenie : 400 V
Rozmery (š × v × h): 2600×2150×2000mm
Hmotnosť : 1900 kg
