Popis produktu

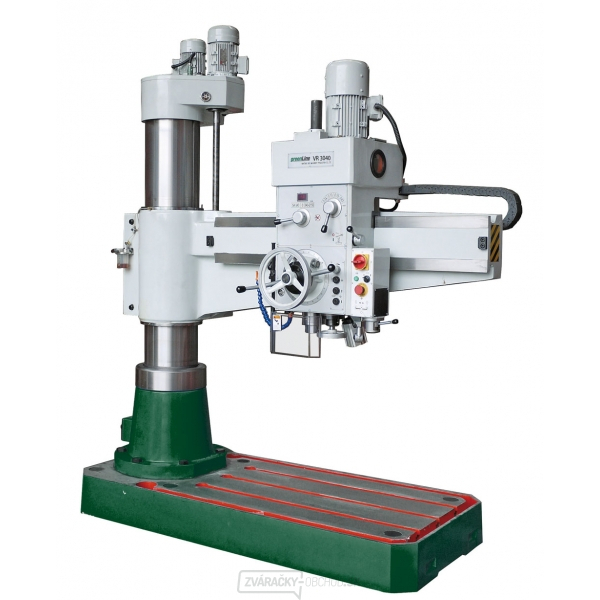

Presná a masívna radiálna vŕtačka , ideálna pre univerzálne použitie pri sériovej výrobe.
- Plynulá regulácia otáčok vretena pomocou frekvenčného meniča
- Digitálny ukazovateľ počtu otáčok
- Koncové dorazy polohy vretena
- Hydraulické upínanie vo všetkých osiach
- Tlačidlo mazania a elektrorozvádzač na pravej strane vreteníka
- Trochoidné mazanie olejom
- S bezpečnostnými prvkami
- Bezpečnostné prvky je možné tiež pridať na koniec vodiacej skrutky a vodiacej plochy
- Elektrické diely zodpovedajúce štandardom CE, CSA, UL
- PLC riadiaca jednotka
- Elektronický kontrolný systém
- Elektronický ventil hydraulického systému
Obsahuje:
- Upínacia kocka 630 x 450 x 450 mm
- Skrutky M24 pre T-drážky, 4 ks
- Redukčné puzdro MK4/MK3
- Redukčné puzdro MK3/MK2
- Klinový vyrážač
- Kľúč na demontáž nástroja
- Kotviace skrutky M24 x 400 mm, 6 ks
- Vŕtacie skľučovadlo 1 - 16 mm, B16
- Redukcia MK4/B16
Technické parametre:
Vŕtací výkon max. | oceľ : 40 mm
Vŕtací výkon max. | liatina: 52 mm
Rezanie závitov | oceľ : M32
Rezanie závitov | liatina : M40
Kužeľ vretena : MK4
Rozsah rýchlosti posuvu: 0.10 - 0.63 mm/ot
Otáčky : 54-2150ot/min
Plynulá zmena otáčok : Áno
Počet rýchlostných stupňov: 4
Vzdialenosť vreteno - stĺp : 300 - 1300 mm
Vzdialenosť vreteno - pracovný stôl : 300 - 1200 mm
Rozsah posuvu vretena: 260 mm
Rýchlosť zdvíhania/spúšťania ramena : 1.2 m/min
Uhol otáčania vŕtacej hlavy: 180°
Priemer stĺpu: 280 mm
Výkon hlavného motora: 2200 W
Výkon zdvíhacieho motora ramena: 1100 W
Výkon hydraulického čerpadla na spevnenie vreteníka. stĺpu a ramena : 370 W
Elektrické pripojenie : 400 V
Rozmery (š × v × h): 2070×2430×850mm
Hmotnosť : 2300 kg
