Popis produktu

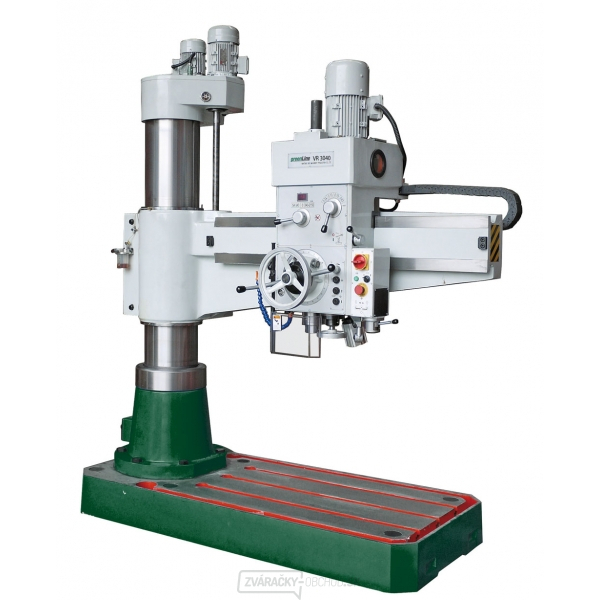

Presná a masívna radiálna vŕtačka, ideálna na univerzálne použitie pri sériovej výrobe.


- Plynulá regulácia otáčok vretena pomocou frekvenčného meniča
- Digitálny ukazovateľ počtu otáčok
- Koncové dorazy polohy vretena
- Hydraulické upínanie vo všetkých osiach
- Tlačidlo mazania a elektrorozvádzač na pravej strane vreteníka
- Trochoidné mazanie olejom
- S bezpečnostnými prvkami
- Bezpečnostné prvky je možné tiež pridať na koniec vodiacej skrutky a vodiacej plochy
- Elektrické diely zodpovedajúce štandardom CE, CSA, UL
- PLC riadiaca jednotka
- Elektronický kontrolný systém
- Elektronický ventil hydraulického systému

Obsahuje:
- Upínacia kocka 750 x 500 x 500 mm
- Skrutky M24 pre T-drážky
- Redukčné puzdro MK5/MK4
- Redukčné puzdro MK4/MK3
- Redukčné puzdro MK3/MK2
- Klinový vyrážač
- Kľúč na demontáž nástroja
- Kotviace skrutky M24 x 400 mm, 6 ks
- Vŕtacie skľučovadlo 1 - 16 mm, B16
- Redukcia MK4/B16


Vŕtací výkon max. | oceľ : 50 mm
Vŕtací výkon max. | liatina: 60 mm
Rezanie závitov | oceľ : M40
Rezanie závitov | liatina : M46
Kužeľ vretena : MK5
Rozsah rýchlosti posuvu: 0.06 - 0.85 mm/ot
Otáčky : 38-2000ot/min
Plynulá zmena otáčok : Áno
Počet rýchlostných stupňov: 6
Vzdialenosť vreteno - stĺp : 350 - 1400 mm
Vzdialenosť vreteno - pracovný stôl : 350 - 1250 mm
Rozsah posuvu vretena: 280 mm
Rýchlosť zdvíhania/spúšťania ramena : 1.2 m/min
Uhol otáčania vŕtacej hlavy: 180°
Priemer stĺpu: 320 mm
Výkon hlavného motora: 3000 W
Výkon zdvíhacieho motora ramena: 1100 W
Výkon hydraulického čerpadla na spevnenie vreteníka. stĺpu a ramena : 750 W
Elektrické pripojenie : 400 V
Rozmery (š × v × h) : 2195×2480×970mm
Hmotnosť : 3200 kg
