Popis produktu

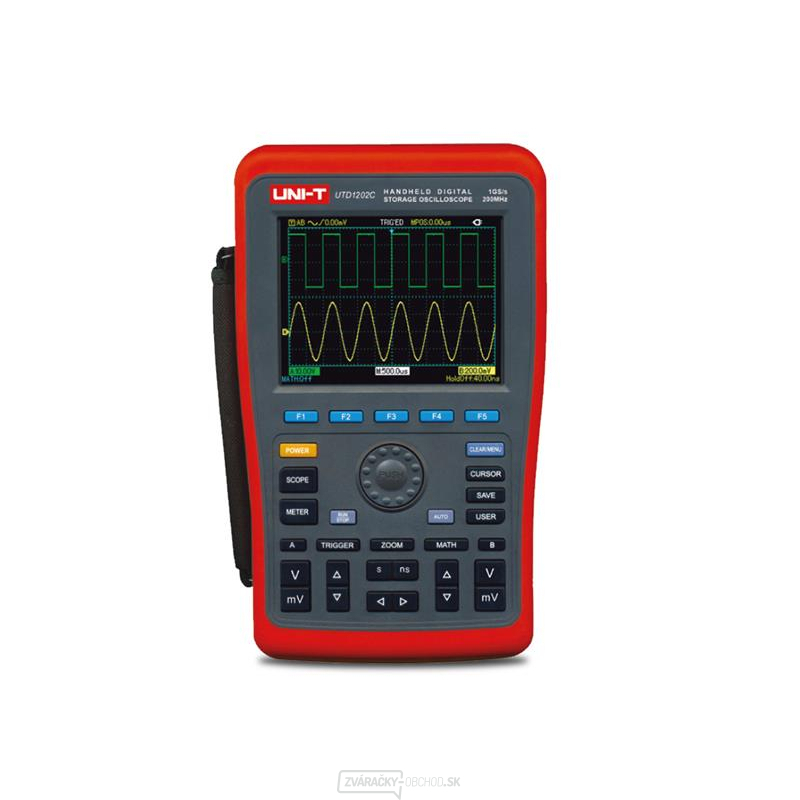

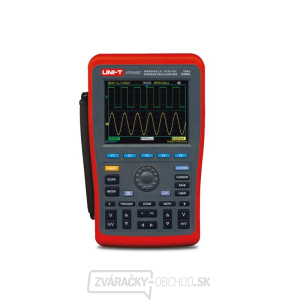

Na tento výrobok poskytujeme 3 roky záruku. Prístroj UTD1202C kombinuje v jednom puzdre ručný dvojkanálový osciloskop a multimeter. Ponúka vynikajúce parametre a rad pokročilých funkcií a navyše užívateľskú prívetivosť, pre ktorú je vhodný aj na prácu v externom prostredí. Šírka pásma osciloskopu je až do 200MHz pri vzorkovaní 1GSa/s. Jeho výkonné spúšťacie a analytické funkcie uľahčujú získavanie a analýzu kriviek, 27 parametrov signálu je možné merať úplne automaticky. Multimeter umožňuje merať DC a AC napätie a prúdy, odpor a kapacitu.
Prístroj má vstavaný farebný LCD displej s uhlopriečkou 5,7 palcov s rozlíšením 320 x 240 pixelov. Krivky displej zobrazuje v monochromatickom režime, takže je dobre čitateľný aj na silnom svetle. V režime multimetra je maximálna hodnota na displeji 5999.
Napájanie prístroja je zo zabudovaného Li-ion akumulátora alebo z AC/DC adaptéra 9V/4A.
Vzhľadom na to, že dizajn prístroja je založený na ovládaní tradičných prístrojov, môžu používatelia používať tieto prístroje bez toho, aby museli tráviť predovšetkým čas učením a zoznamovaním sa s ovládaním.
Prístroj je certifikovaný pre rozsah vstupného napätia 150V v CAT II (delíc sondy 1:1) a vstupné napätie 300V v CAT II (delíc sondy 1:10).


Parametre produktu :

Osciloskop
- šírka pásma: 200 MHz
- počet analógových kanálov: 2
- vzorkovanie: 1GS/s
- max. hĺbka pamäte: 7,5kpts
- rozlíšenie A/D prevodníka: 8 bit
- rozsah časovej základne: 2ns/div až 50s/div
- vstupná väzba: (1MΩ2%)//(21pF3pF)
- verikálna os: 5mV/div - 50V/div (1MΩ)
- nábežná hrana: 1,8ns
- spúšťanie: Edge, pulse, video
- matematické operácie s priebehmi : A + B, A - B, A x B, A : B
- automatické meranie: peak-to-peak, amplitúda, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frekvencia, cyklus, doba nábehu, doba poklesu, kladný pulz, záporný pulz, kladná záťaž pomer, záporný, oneskorenie
- FFT: Hanning, Hamming, Blackman-Harris, obdĺžnikový
- ukladanie do internej pamäte: 10 skupín kriviek, 10 režimov nastavenia
- ukladanie do USB: 10 skupín kriviek, 10 skupín rozhraní

Multimeter
- meracie rozsahy DC napätia: 600mV/6V/60V/600V/1000V; presnosť (1%+5)
- meracie rozsahy AC napätia (45Hz až 400Hz): 600mV/6V/60V/600V/700V; pre f - meracie rozsahy DC prúd: 6mA/60mA/600mA presnosť (1,2% +5); pre 6A presnosť (1,5%+5)
- meracie rozsahy AC prúd: (45Hz až 400Hz): 6mA/60mA/600mA presnosť (2%+5); pre 6A presnosť (2,5%+5)
- meracie rozsahy odporu: 6kΩ/60kΩ/600kΩ presnosť (1,2%+5); 600Ω/6MΩ/60MΩ presnosť (1,5%+5)
- meracie rozsahy kapacita: 6nF/6mF presnosť (5%+10); 60nF/600nF/6µF/60µF/600µF presnosť (4%+5)
- meranie diód a kontinuity obvodov: áno
- režim prepínania rozsahov: automatický/ručný
- zobrazenie a záznam krivky trendu zmien napätia, prúdu, odporu


Technické parametre:

- napájanie: 100V-240V AC, 45 až 440Hz, CAT II, príkon <20VA
- štandardné rozhranie: 1 x USB-Host
- akumulátor: Li-ion 7,4 V/4400 mA
- práca na akumulátor: 2 hod
- displej: 8 palcov, 800 x 480 pixelov
- kalibrácia: odporúčané 1 x ročne
- IP krytie: IP2X
- pracovná teplota okolia: 0°C až +40°C
- skladovacia teplota: -20 °C až +60 °C
- pracovná vlhkosť okolia: - pracovná nadmorská výška: max. 3000m nm
- nepracovná (skladovacia) nadmorská výška: 15000m nm
- čistá hmotnosť: 1,8 kg
- hmotnosť hrubá: 4,5 kg
- rozmery: 268 x 168 x 60 mm


Obsah balenia:

- prístroj UTD1202C: 1 ks
- sonda s káblom 1,2 ma s prepínateľným deličom 1x, 10x (UT-H05): 2 ks
- modul prevodníka prúd (4mA až 600mA)/napätie (UT-M03): 1 ks
- modul prevodníka prúd (4A až 6A)/napätie (UT-M04): 1 ks
- DC adaptér 100 až 240 V AC rms, 45 až 440 Hz, CAT II: 1 ks
- USB kábel: 1 ks
- užívateľský manuál: 1 ks


Balenie pre veľkoodberateľov :

- štandardné množstvo v kartóne: 4ks
- štandardné rozmery kartónu: 500 x 400 x 320 mm
- hrubá hmotnosť kartónu: cca 16,7 kg


Výrobca :
UNI-TREND
www.uni-t.cz

aktualizácia softvéru:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
