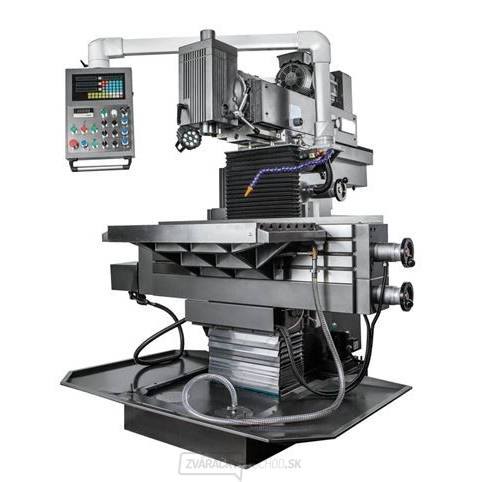

Univerzálna nástrojárska frézka PROMA FNK-850 Servo je určená na obrábanie obrobkov s hmotnosťou do 300 kg. Vďaka masívnej a ťažkej liatinovej konštrukcii s vysokou tuhosťou tento model spĺňa tie najvyššie požiadavky na presnú prácu.
Hlavným rysom tohto stroja sú servopohony s elektronicky ovládanými ručnými kolesami vo všetkých osiach, guličkové skrutky vo všetkých osiach a kvalitná plynulá regulácia otáčok.
Hlavným rysom tohto stroja sú servopohony s elektronicky ovládanými ručnými kolesami vo všetkých osiach, guličkové skrutky vo všetkých osiach a kvalitná plynulá regulácia otáčok.
Vďaka konštrukcii servopohonov je frézka vhodná aj na jemné obrábanie malých kovových dielov. Vreteno poháňané servomotorom umožňuje plynulú zmenu otáčok. Pracovné stoly vybavené guličkovými skrutkami a ručnými E-kolieskami dovoľujú pracovať frézke vo vysokých presnostiach. Frézka je pre vyššiu variabilitu vybavená ako vertikálnym, tak aj horizontálnym pracovným stolom. Variabilita stroja je zaistená aj horizontálnym aj vertikálnym typom frézovacej hlavy, ktoré sa dajú jednoducho zameniť. Univerzálna nástrojárska frézka FNK-850 Servo je vybavená automatickým mazacím systémom.
Základné príslušenstvo:
• 3-osé digitálne odmeriavanie ES-12 H s LCD displejom
• Upínacia skrutka M 16 vo vreteni
• LED pracovné osvetlenie
• Chladiaci systém
• Elektronicky ovládaná ručná E-kolieska vo všetkých osiach
• Horizontálne oporné ložisko
• Guľôčkové skrutky vo všetkých 3 osiach
• Strojné posuvy pre osi X, Y a Z
• Elektrické centrálne mazanie
• Lamelový ochranný kryt
• Dlhý frézovací tŕň ISO 40/16 mm
• Dlhý frézovací tŕň ISO 40/22 mm
• Dlhý frézovací tŕň ISO 40/27 mm
• Dlhý frézovací tŕň ISO 40/32 mm
• Adaptér ISO 40/MK 1
• Adaptér ISO 40/MK 2
• Adaptér ISO 40/MK 3
• Nivelačné prvky
• Bezpečnostné ochranné kryty
• Montážne a obslužné náradie
Technické parametre:
Výkon motora: 5500 W
Napätie: 400 V
Výkon motora posuvu osi X: 1500 W
Výkon motora posuvu osi Y: 1500 W
Výkon motora posuvu osi Z: 2300 W
Rozmery horizontálneho stola: 850 x 450 mm
T-drážka - počet, veľkosť, rozstup: 7-14-63 mm
Rozmery vertikálneho stola: 1190 x 250 mm
T-drážka - počet, veľkosť, rozstup: 3-14-63 mm
Dráha pojazdu osi X: 600 mm
Dráha pojazdu osi Y: 450 mm
Dráha pojazdu osi Z: 450 mm
Nosnosť stola: 300 kg
Strojný posuv osi X, Y, Z: 10-1000 mm/min.
Rýchloposuv osi X, Y, Z: 1200 mm/min.
Krútiaci moment motora osi X: 10 Nm
Krútiaci moment motora osi Y: 10 Nm
Krútiaci moment motora osi Z: 15 Nm
Otáčky vertikálneho vretena: 40 - 2000 rpm
Zdvih pinoly: 60 mm
Vzdialenosť horizontálneho vretena od stola: 170 - 620 mm
Vzdialenosť vertikálneho vretena od stola: 75 - 525 mm
Vyloženie vretena: 175 - 625 mm
Kapacita vŕtania do ocele: 50 mm
Max. veľkosť čelnej frézy: 150 mm
Max. veľkosť stopkovej frézy: 50 mm
Otáčky horizontálneho vretena: 40 - 2000 rpm
