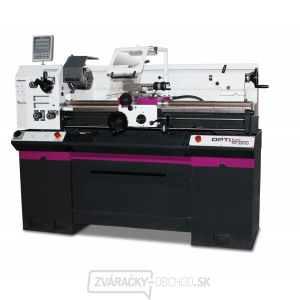

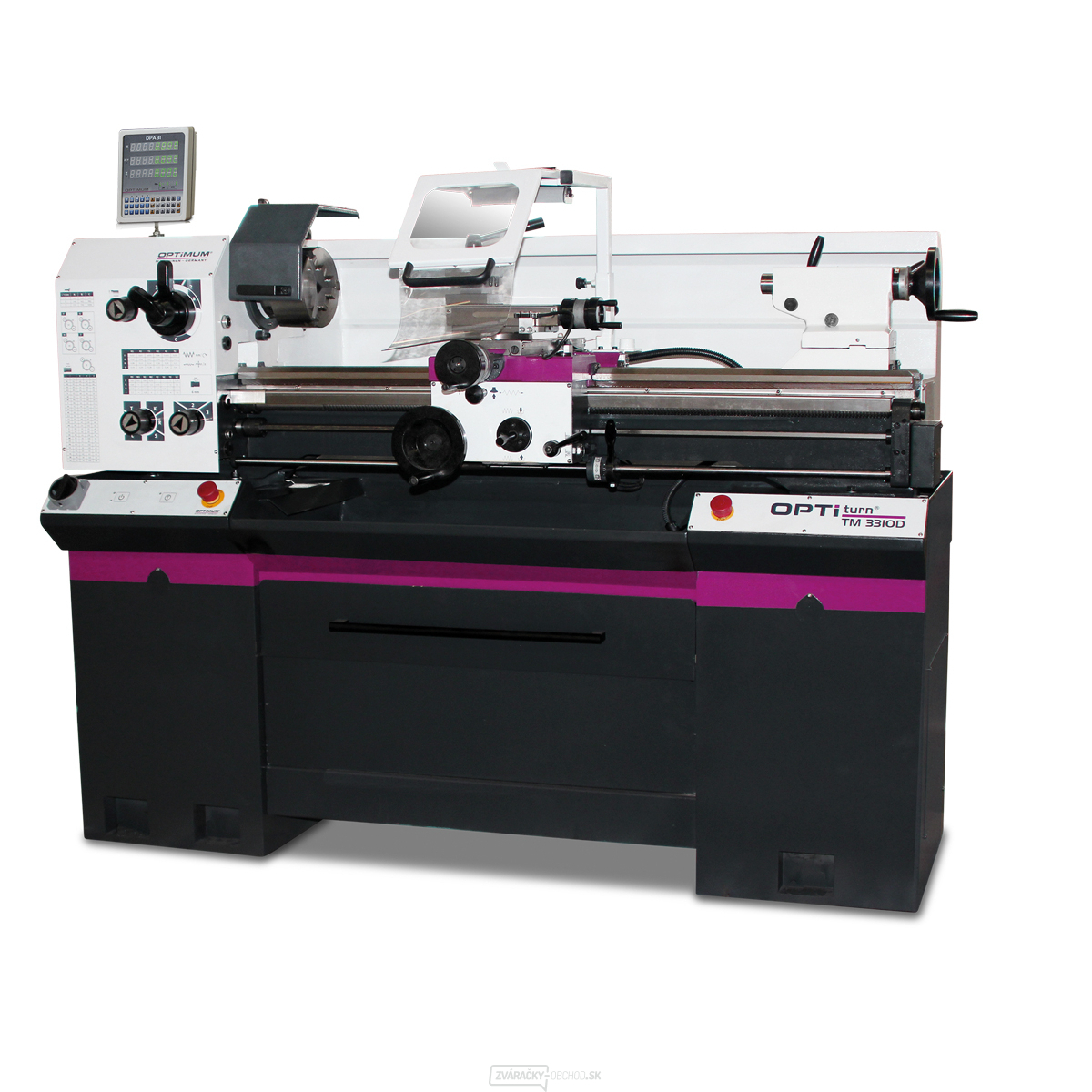

Sústruh OPTIturn TM 3310 D

Sústruh OPTIturn TM 3310 D je plne vybavený sústruh s vodiacou a ťažnou skrutkou as digitálnym odmeriavaním polohy DPA 31. Voliteľne s plynulou reguláciou otáčok pomocou frekvenčného meniča Lenze.

Popis:

  • - Kalené a brúsené vodiace dráhy osi Z
  • - Presné spracovanie suportov
  • - Elektrické diely DC 24 V
  • - Hlavný motor s elektrickou brzdou a ochranným ističom
  • - Zaručená hádzavosť čela vretena - Hladký chod posuvovej prevodovky vďaka ozubeným kolesám bežiacim v olejovom kúpeli
  • - Kalené hlavné vreteno uložené v nastaviteľných presných kuželíkových ložiskách.
  • - Pravý/ľavý chod je možné prepínať na pozdĺžnom suporte
  • - Dvojkanálová bezpečnostná elektronika
  • - Ručné kolesá s jemne nastaviteľnou stupnicou 0,04/0,02 mm
  • - Bezpečnostné ručné kolesá v osi X a Z podľa normy EN 23125
  • - Ovládacia páka na pozdĺžnom suporte pre ovládanie pozdĺžneho alebo priečneho posuvu
  • - Vypínače zodpovedajú norme EN ISO 13849
  • - Podstavec pre sústruh so stabilnou oceľovou konštrukciou
  • - Štvorstranný nožový držiak
  • - Núdzové vypínače vpravo aj vľavo na podstavci
  • - Digitálne odmeriavanie polohy DPA 31:
  • - Prehľadná fóliová klávesnica
  • - Vysoká pracovná presnosť
  • - Znížené percento chýb
  • - Os X, Y, Z0, Z s 8-miestnym displejom
  • - Sklenené pravítka


Obsahuje :

  • - Trojčeľusťové skľučovadlo Ø 160 mm Camlock č. 4
  • - LED osvetlenie stroja
  • - Redukčné puzdro MK 5/MK 3
  • - Pevný hrot MK 3
  • - Štvorstranný nožový držiak 16 mm
  • - Súprava výmenných kolies
  • - Podstavec
  • - Olejová náplň
  • - Nastavovacie náradie


Parametre:

  • Výška hrotu: 165 mm
  • Max. točný priemer nad ložom: 330 mm
  • Max. točný priemer nad suportom : 216 mm
  • Šírka lôžka: 190 mm
  • Vzdialenosť medzi hrotmi: 1000 mm
  • Kužeľ vretena : MK5
  • Upnutie vretena : Camlock DIN ISO 702-2 č.
  • Otáčky : 65-2000ot/min
  • Plynulá zmena otáčok : Nie
  • Otáčky - prevedenie Vario : 11-2500ot/min
  • Počet rýchlostných stupňov: 9
  • Priechod vretena : 38 mm
  • Kužeľ pinoly koníka : MK3
  • Priemer pinoly: 38 mm
  • Zdvih pinoly: 100 mm
  • Posuv pozdĺžny: 0.02 -0.4 mm/ot. (24 )
  • Posuv priečny: 0.01 -0.2 mm/ot. (32 )
  • Max. posuv nožového suportu : 90 mm
  • Max. posuv priečneho suportu : 168 mm
  • Závit metrický: 0.4 - 10 mm/ot. (26 )
  • Elektrické pripojenie : 400 V
  • Rozmery (š × v × h) : 1760×1320×745mm
  • Hmotnosť : 440 kg
