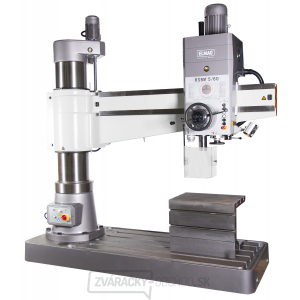

Elmag Radiálna stĺpová vŕtačka RSBM 4/32 ECO

Radiálna vŕtačka Elmag RSBM 4/32 ECO.

Modely RSBM s kapacitou vŕtania 32 mm umožňujú flexibilné polohovanie vŕtacieho nástroja pozdĺž výškovo nastaviteľného ramena. RSBM sú preto optimálnym riešením na vŕtanie, vystružovanie a závitovanie veľkých obrobkov ako sú oceľové nosníky, zvárané konštrukcie a odliatky - ideálne na flexibilné použitie v oceliarstve a strojárstve a na následné spracovanie odliatkov. Sú obzvlášť efektívne na spracovanie bez skreslenia ťažkej dosky v konštrukcii kotlov a priemyselných pecí, napr. na výroba výmenníkov tepla a nosných dosiek potrubia.

Súčasťou balenia :

  • Rýchloupínacie skľučovadlo B 16, 1 - 16 mm
  • Kužeľový tŕň MK 4/B 16
  • Redukčné puzdro MK 4/MK 3
  • Súprava náradia s výjazdom
  • Klin
  • Návod na obsluhu/CE

Vlastnosti :

  • Extrémne nízke vibrácie a hladký chod.
  • Kapacita vŕtania: Ø 32 mm
  • Veľmi veľký výstupok vretena: 320 - 820 mm
  • Super výkonná pohonná jednotka: 1 500 W, 400 V
  • Hydraulicky spínaný chod vretena a posuvu v olejovom kúpeli - mechanicky prepínateľné.
  • Ozubené kolesá z chrómniklovej ocele, kalené a presne brúsené.
  • 16 rýchlostných stupňov.
  • Jednoduchá rýchlosť a posuv nastaviteľná pomocou nastavovacej páky.
  • Vŕtacie vreteno s presným ložiskom, vysoká presnosť sústrednosti.
  • Pravá a ľavá rotácia.
  • Zdvih vŕtacej hlavy pomocou pohonu zdvihákom, tvrdená skrutka zdviháka.
  • Vytvrdený a presné brúsené konzolové vedenie.
  • Mechanické upínanie konzolovej a vŕtacej hlavy.
  • Ochranný kryt vretena.
  • Stupnica hĺbky vŕtania a doraz.
  • Vŕtacie stolné kocky s T-drážkami.
  • Halogénové osvetlenie vŕtacieho stola.
  • Základňa stroja s T-drážkami.
  • Integrovaný chladiaci systém so spätným vedením, nádrž v základni stroja.

Technické parametre :

Kapacita vŕtania do ocele: 32 mm
Kapacita rezania závitov: M 22
Držiak vretena (sústružnícke vreteno): MK 4
Rozsah otáčok: 75 - 1220 ot./min
Rýchlostné stupne: 16
Zdvih pinoly: 240 mm
Úrovne rýchlosti posuvu vrtáka: 3
Zdvih vŕtacej hlavy: 500 mm
Polomer tŕňa: 320 - 820 mm
Vŕtacia hlava otočná: 180°
Vzdialenosť medzi základňou pinoly: 860 mm
Tabuľka vzdialenosti pinol min./max.: 0 - 500 mm
Plocha vŕtacieho stola: 400 x 400 mm
Výška vŕtacieho stola: 350 mm
Výkon motora: 1500W
Pohon zdvíhacieho vretena: 750W
Sieťové pripojenie: 400/50 - 60V/Hz
Čerpadlo chladiacej kvapaliny: 125W
Výkon čerpadla chladiacej kvapaliny: 25 l/min
Rozmery: 400 x 400 x 500 mm
Dĺžka x šírka: 1600 x 720 mm
Výška (celková): 2100 mm
Hmotnosť: 1425 kg
