Elmag Radiálna stĺpová vŕtačka RSBM 5/60

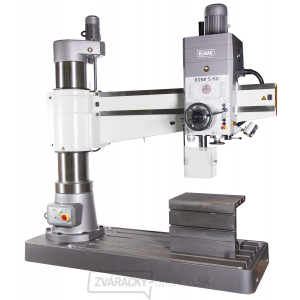

Radiálna vŕtačka Elmag RSBM 5/60.

Modely RSBM s kapacitou vŕtania 60 mm umožňujú flexibilné polohovanie vŕtacieho nástroja pozdĺž výškovo nastaviteľného ramena. RSBM sú preto optimálnym riešením na vŕtanie, vystružovanie a závitovanie veľkých obrobkov ako sú oceľové nosníky, zvárané konštrukcie a odliatky - ideálne na flexibilné použitie v oceliarstve a strojárstve a na následné spracovanie odliatkov. Sú obzvlášť efektívne na spracovanie bez skreslenia ťažkej dosky v konštrukcii kotlov a priemyselných pecí, napr. na výroba výmenníkov tepla a nosných dosiek potrubia.

Súčasťou balenia :

  • Rýchloupínacie skľučovadlo B 16, 1 - 16 mm
  • Kužeľový tŕň MK 5/B 16
  • Redukčné puzdro MK 5/MK 4
  • Súprava náradia s výsuvom
  • Klin
  • Návod na obsluhu/CE

Vlastnosti :

  • Extrémne nízke vibrácie a hladký chod.
  • Kapacita vŕtania: Ø 60 mm
  • Extra veľká kubatúra
  • Veľmi veľký výstupok vretena: 350 - 1 600 mm
  • Super výkonná pohonná jednotka: 4 000 W, 400 V
  • Hydraulicky spínaný chod vretena a posuvu v olejovom kúpeli.
  • Ozubené kolesá z chrómniklovej ocele kalené a presne brúsené.
  • 16 rýchlostných stupňov.
  • Jednoduchá rýchlosť a posuv nastaviteľný pomocou nastavovacej páky.
  • Vŕtacie vreteno s presným ložiskom, vysoká presnosť sústrednosti.
  • Pravá a ľavá rotácia.
  • Zdvih vŕtacej hlavy pomocou pohonu zdvihákom, tvrdená skrutka zdviháka.
  • Vytvrdené a presné brúsené konzolové vedenie.
  • Konzolové a hydromechanické upínanie vŕtacej hlavy.
  • Ochranný kryt vretena.
  • Stupnica hĺbky vŕtania a doraz.
  • Vŕtacie stolné kocky s T-drážkami.
  • Halogénové osvetlenie vŕtacieho stola.
  • Základňa stroja s T-drážkami.
  • Integrovaný chladiaci systém so spätným vedením, nádrž v základni stroja.

Technické parametre:

Kapacita vŕtania do ocele: 60 mm
Kapacita rezania závitov: M 46
Držiak vretena (sústružnícke vreteno): MK 5
Rozsah otáčok: 25 - 2000 ot./min
Rýchlostné stupne: 16
Zdvih pinoly: 315 mm
Úrovne rýchlosti posuvu vrtáka: 16
Zdvih vŕtacej hlavy: 580 mm
Polomer tŕňa: 350 - 1600mm
Vŕtacia hlava otočná: 180°
Vzdialenosť medzi základňou pinoly: 1220 mm
Tabuľka vzdialenosti pinol min./max.: 0 - 750 mm
Plocha vŕtacieho stola: 630 x 500 mm
Výška vŕtacieho stola: 500 mm
Výkon motora: 4000W
Pohon zdvíhacieho vretena: 1500W
Sieťové pripojenie: 400/50 - 60V/Hz
Čerpadlo chladiacej kvapaliny: 90W
Výkon čerpadla chladiacej kvapaliny: 25 l/min
Rozmery: 630 x 500 x 720 mm
Dĺžka x šírka: 2500 x 1070 mm
Výška (celková): 2840 mm
Hmotnosť: 3500 kg
