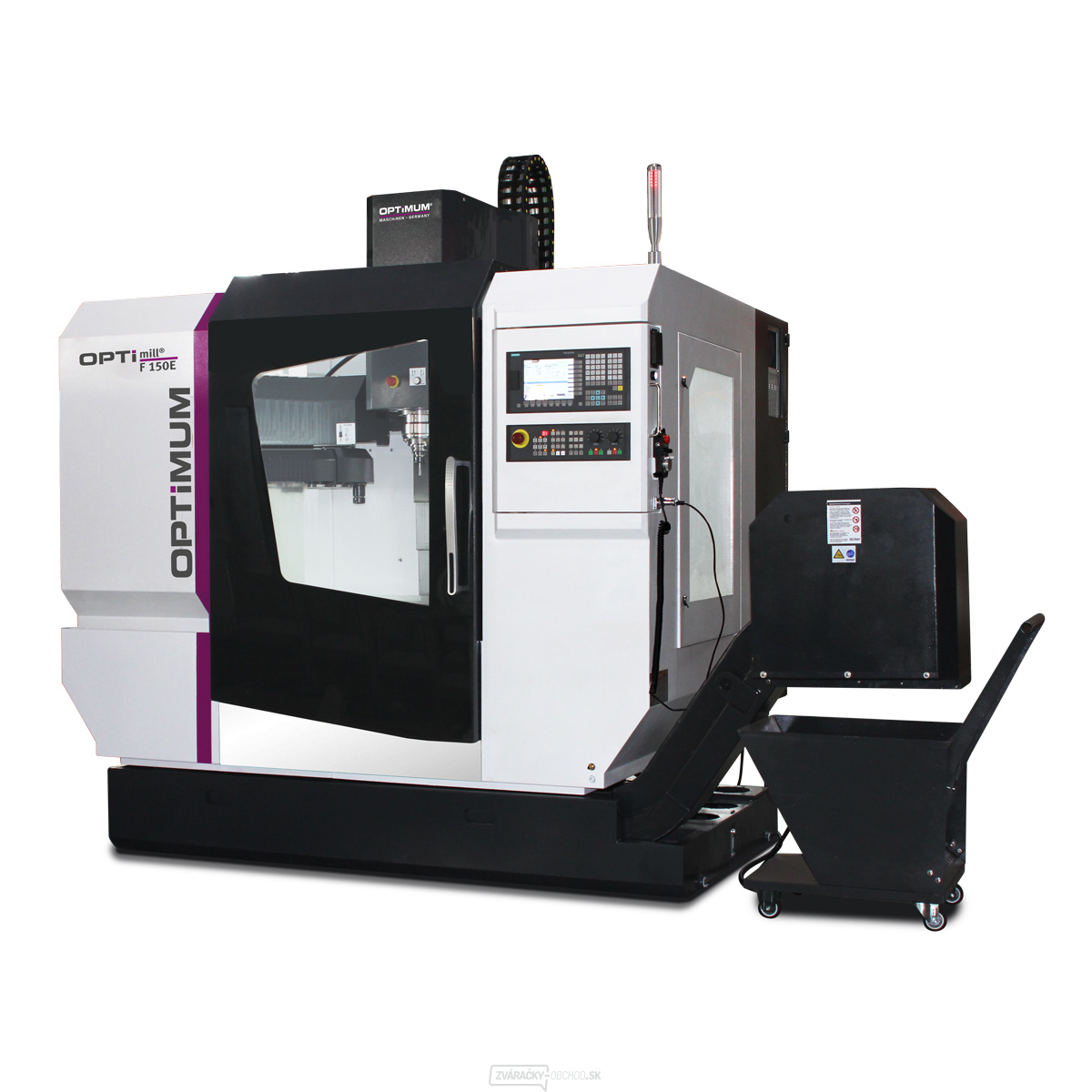

CNC obrábacie centrum OPTImill F 150 E (Sinumerik 808D ADVANCED)

CNC frézka z radu Premium vyniká vysokou presnosťou, masívnou konštrukciou a efektívnou prevádzkou.

  • Masívne prevedenie
  • Vysoká produktivita
  • Lineárne vedenie vo všetkých osiach pre vysokú rýchlosť rýchloposuvu
  • Karuselový výmenník nástrojov so 16 pozíciami
  • Vysoká spoľahlivosť
  • Silne rebrovaná základňa stroja
  • Telo stroja je vyrobené z kvalitnej Meehanite liatiny
  • Masívny a presný krížový stôl so 4 T-drážkami, dostatočne veľký as presnou povrchovou úpravou
  • Presne brúsené a predopnuté guličkové skrutky Ø 32 x P8 x C3 vo všetkých osiach
  • Výkonné servo motory vo všetkých troch osiach namontované priamo na guličkových skrutkách
  • Otáčky až 10 000 ot/min - pri trvalej prevádzke musia byť otáčky znížené o 20 %
  • Vynášač triesok - šnekové prevedenie
  • RJ-45 prípojka, USB prípojka, zásuvka 230 V
  • Chladiace zariadenie s nádržou chladiacej kvapaliny s objemom 210 litrov a vyplachovacím systémom triesok
  • Uzavretý elektrorozvádzač so vstavaným výmenníkom tepla zaisťuje optimálnu teplotu aj pri vysokých vonkajších teplotách
  • Teleskopické kryty vodiacich dráh vo všetkých osiach
  • Riadiaci systém SINUMERIK 828 D, vrátane dvojročnej Siemens záruky

Obsahuje:

  • EMV filter
  • Pištoľ chladiacej kvapaliny
  • Vyplachovací systém triesok
  • Pracovná lampa
  • 6 nivelačných prvkov
  • Vynášač triesok - šnekové prevedenie
  • Výmenník tepla

Technické parametre:
Riadiaci systém : SINUMERIK 828D
Elektrické pripojenie : 400 V
Celkový príkon : 15000 W
Krútiaci moment motora: (S1) 48 Nm/(S6-30%) 72 Nm
Výkon vretena: (S1) 7.5 kW/(S6-30%) 11.25 kW
Kužeľ vretena : BT40
Otáčky: 10-10000ot/min
Výkon motora chladiaceho čerpadla: 370 W
Nádrž na chladiacu kvapalinu : 190 l
Mazacie množstvo: 66 - 100 l/min
Max. priemer nožovej hlavy: 80 mm
Max. priemer stopkovej frézy: 38 mm
Opakovateľná presnosť: 0.008 mm
Presnosť polohovania: 0.008 mm
Počet nastaviteľných pozícií: 16
Max. priemer nástroja: 90 mm
Max. hmotnosť nástroja : 8 kg
Čas výmeny nástroja: 6 s
Rozsah posuvu - os X: 750 mm
Rozsah posuvu - os Y: 500 mm
Rozsah posuvu - os Z: 500 mm
Rýchloposuv - os X : 20000 mm/min
Rýchloposuv - os Y : 20000 mm/min
Rýchloposuv - os Z: 20000 mm/min
Krútiaci moment motora - os X : 9.55 Nm
Krútiaci moment motora - os Y : 9.55 Nm
Krútiaci moment motora - os Z : 16.7 Nm
Pracovný tlak: 6 bar
Vzdialenosť vreteno - pracovný stôl : 100 - 600 mm
Rozmery pracovného stola: 900×500mm
T-drážky | veľkosť drážky: 18 mm
T-drážky | počet : 5
T-drážky | rozstup : 80 mm
Max. zaťaženie stola : 350 kg
Rozmery (š × v × h) : 3550×2850×2200mm
Hmotnosť : 4500 kg
