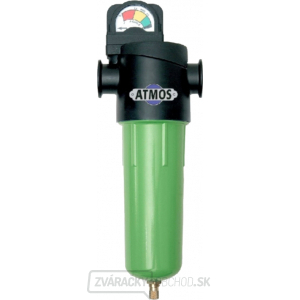

UF Filter s odlučovačom kondenzátu Atmos NGF (F03)

Priemyselné mikrofiltry ATMOS s vložkou UF majú automatické odlučovače kondenzátov a ich rad mikrofiltrov NGF kladie dôraz na nízke prevádzkové náklady a zároven na čo najväčšiu funkčnosť výrobkov a dokonalú kvalitu vstalečeného vzduchu. Technológia, ktorá je využívaná, používa najnovšie materiály pre filtráciu stlačeného vzduchu.

Tieto produkty je možné používať aj napríklad v lakovniach, pretože žiadny použité materiál neobsahuje žiadny silikón.

Mikrofiltry tohto radu tak spĺňajú náročné štandardy v oblasti stlačeného vzduchu ISO 8573. Výkon filtračných elementov bol potvrdený v súlade s predpismi pre testovanie podľa normy ISO 12500.

Unikátnym spôsobom Nylonová hadica rozvádza vzduch po celom povrchu filtračnej vložky. Vďaka tomu sú minimálne tlakové straty bez vírenia. Tvar elementu Venturi-Wave ™ je chránený patentom č. 7.618.480.

Filtračná vložka je tvorená špeciálna textílii z mikrovlákien, preto sú tlakové straty mikrofiltra až o 50% nižšia ako u bežných mikrofiltrov.

Filter má analógový ukazovateľ diferenčného tlaku, ktorý ukazuje aktuálny stav filtračnej vložky.

Automatický odvádzač kondenzátu zaisťuje bezpečný odvod kondenzátu bez nutnosti obsluhy.

Druhy filtračných elementov (vložiek)
  • SF - Základný filter odstraňujúci tekuté a pevné látky
  • PF - Univerzálny filter k ochrane pneumaticky ovládaných strojov, motorov a valcov
  • HF - Jemný filter pre priemyselné aplikácie, ako je lakovanie, vstrekovanie plastov alebo pre rozvody, ktorých súčasťou sú meracie a regulačné prvky
  • UF - Ultra jemný filter pre technológie náročné na vysokú kvalitu dodávaného vzduchu vr. výroby elektroniky
  • CF - Filter s aktívnym uhlím odstraňujúci olejové pary. Je určený pre potravinárske a farmaceutické prevádzky. V oblasti medicíny je používaný pre filtráciu vzduchu určeného na dýchanie

Životnosť filtračného elementu

Výmena filtračného elementu (vložky) UF sa vykonáva po dvanástich mesiacoch alebo pri dosiahnutí tlaku diferenciálu vo výške 400 mbar.

použitie

Mikrofilter radu F03 je určený pre kompresory s dodávaným množstvom vzduchu do 59 000 litrov/hod (983 litrov/min). Je preto vhodný pre všetky typy piestových kompresorov ATMOS radu PERFECT 4/150 až PERFECT 5,5/500.

Technické parametre:

Objemový prevádzkový prietok: 59 m3/h
Maximálny prevádzkový tlak: 16 bar
Pripojenie: G 3/8"
Trieda kvality ISO - pevné látky: 1
Trieda kvality ISO - olej: 1
Veľkosť zachytených pevných látok: 0,01 mikrometrov
Účinnosť zachytenia častíc: 99,999+%
Obsah zvyškového oleja: menej ako 0,0013 mg/m3
Max. úbytok tlaku - suchý filter: 0,06 bar
Max. úbytok tlaku - zmáčané filter: 0,14 bar
Typ filtračnej vložky: UF - ultra jemný filter
Farba filtračnej vložky: žltá
Hmotnosť: 0,8 kg
