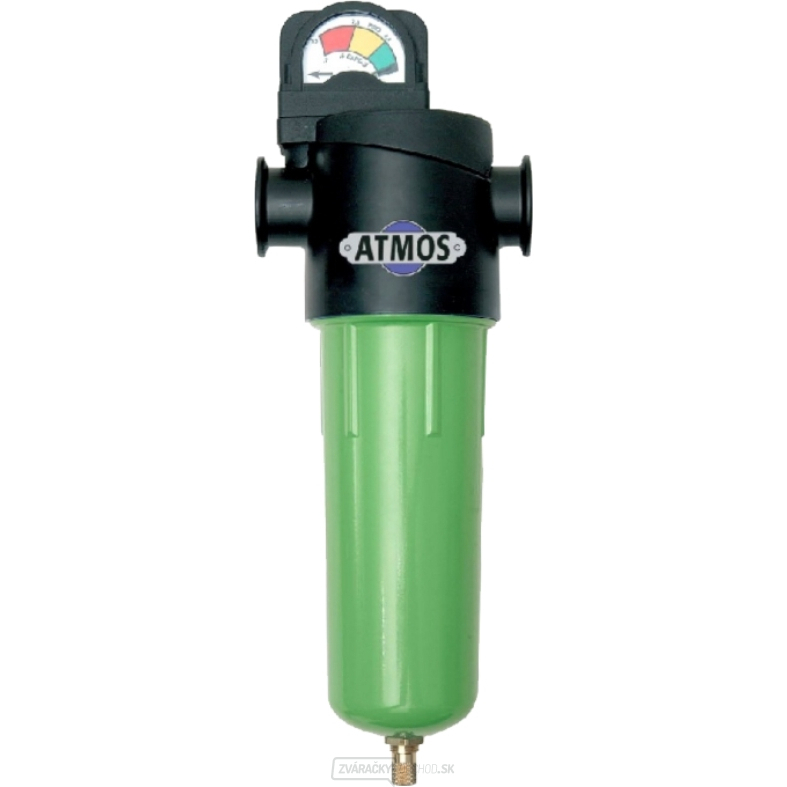

CF Filter s odlučovačom kondenzátu ATMOS NGF (F02)


Priemyselné mikrofiltry ATMOS s vložkou CF s ručným odlučováním, ich rad mikrofiltrov NGF kladie dôraz na nízke prevádzkové náklady a zároven na čo najväčšiu funkčnosť výrobkov a dokonalú kvalitu stlačeného vzduchu. Technológia, ktorá je využívaná, používa najnovšie materiály pre filtráciu stlačeného vzduchu.

Tieto produkty je možné používať aj napríklad v lakovniach, pretože žiadny použité materiál neobsahuje žiadny silikón.

Mikrofiltry tohto radu tak spĺňajú náročné štandardy v oblasti stlačeného vzduchu ISO 8573. Výkon filtračných elementov bol potvrdený v súlade s predpismi pre testovanie podľa normy ISO 12500.

Unikátnym spôsobom Nylonová hadica rozvádza vzduch po celom povrchu filtračnej vložky. Vďaka tomu sú minimálne tlakové straty bez vírenia. Tvar elementu Venturi-Wave ™je chránený patentom č. 7.618.480.

Filtračná vložka je tvorenášpeciálna textílii z mikrovlákien, preto sú tlakové straty mikrofiltra až o 50% nižšia ako u bežných mikrofiltrov.

Filter nie je vybavený indikátorom diferenčného tlaku.

Druhy filtračných elementov (vložiek)
  • SF - Základný filter odstraňujúci tekuté a pevné látky
  • HF - Jemný filter pre priemyselné aplikácie, ako je lakovanie, vstrekovanie plastov alebo pre rozvody, ktorých súčasťou sú meracie a regulačné prvky
  • UF - Ultra jemný filter pre technológie náročné na vysokú kvalitu dodávaného vzduchu vr. výroby elektroniky
  • PF - Univerzálny filter k ochrane pneumaticky ovládaných strojov, motorov a valcov
  • CF - Filter s aktívnym uhlím odstraňujúci olejové pary. Je určený pre potravinárske a farmaceutické prevádzky. V oblasti medicíny je používaný pre filtráciu vzduchu určeného na dýchanie

použitie

Mikrofilter radu F02 je určený pre kompresory s dodávaným množstvom vzduchu do 34 000 litrov/hod (566 litrov/min). Preto je veľmi vhodný pre všetky typy piestových kompresorov ATMOS radu PERFECT 1,1/50 až PERFECT 3/270.

Technické paramentry:

Objemový prevádzkový prietok:34 m3/h
Maximálny prevádzkový tlak:16 bar
Pripojenie:G 1/4 '
Trieda kvality ISO - pevné látky:1
Trieda kvality ISO - olej:1
Veľkosť zachytených pevných látok:0,01 mikrometrov
Účinnosť zachytenia častíc:99,999+%
Obsah zvyškového oleja:menej ako 0,0044 mg/m3
Max. úbytok tlaku - suchý filter:0,07 bar
Typ filtračnej vložky:CF - filter s aktívnym uhlím
Farba filtračnej vložky:čierna
Hmotnosť:0,8 kg
