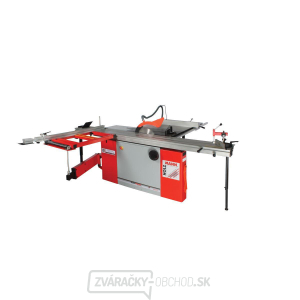

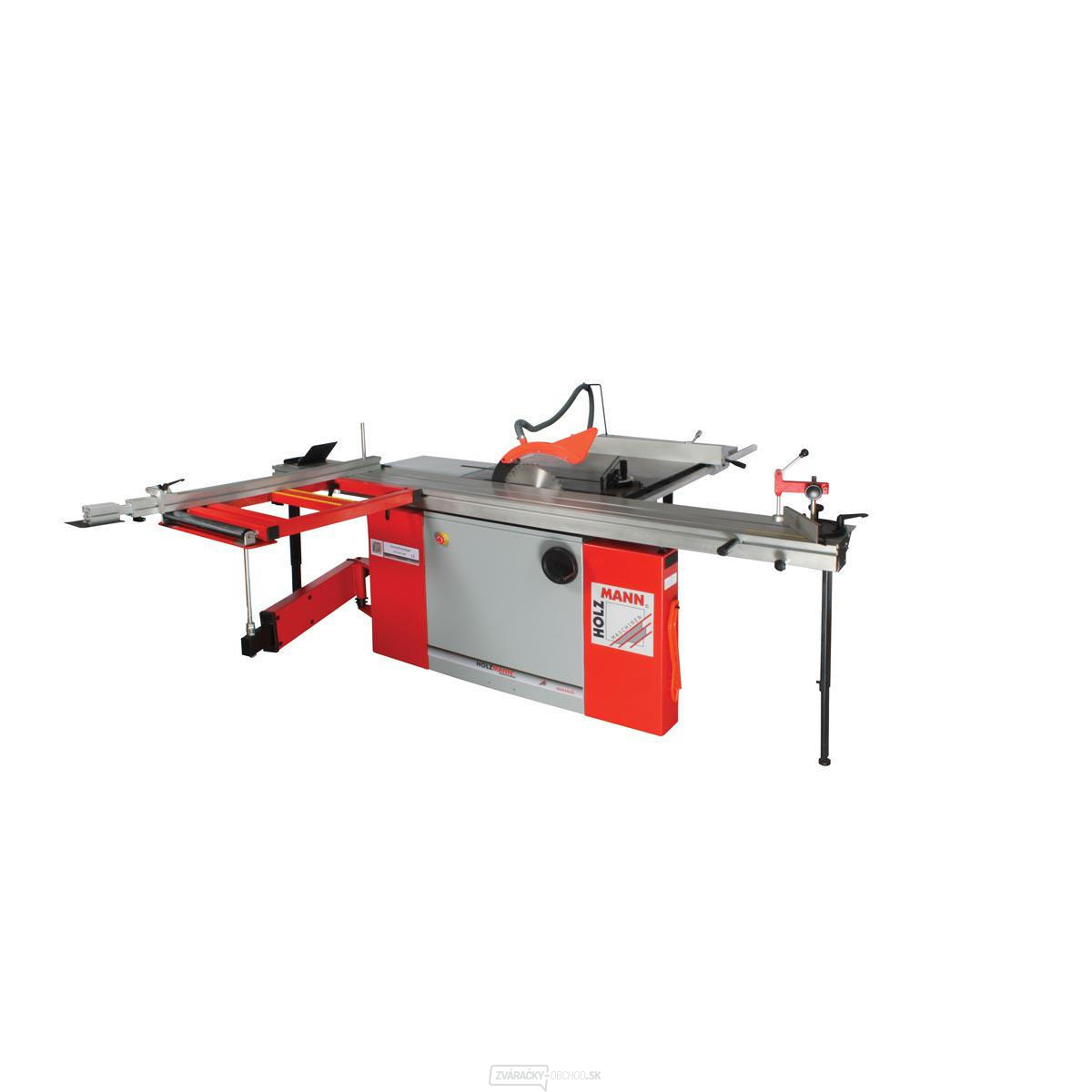

Formátovacia píla Holzmann TS315VF3200 400 V je trojfázová formátovacia píla s 3,2 m dlhým vozíkom a predrezom určená pre nábytkársku výrobu. Tento model je určený na presné priečne, pozdĺžne a uhlové rezanie dreva aj doskových materiálov; jeho skutočná výhoda spočíva v tom, že obrobok sa vedie po vopred definovanej dráhe a obsluha môže opakovať nastavenie s menšími odchýlkami ako pri bežnej stolovej píle. Táto verzia je jednoznačne označená ako TS315VF3200 400V, kódom TS315VF3200_400V a napájaním 400 V / 50 Hz.
Pri výbere formátovacej píly nestačí sledovať len príkon. Dôležitá je dĺžka vozíka, šírka rezu pri pravítku, výška prerezávania, veľkosť opornej plochy a priestor, ktorý stroj potrebuje pri plnom vysunutí. Pri tomto modeli má formátovacia časť rozmery 3 200 × 270 mm, rezací rozsah je 3 200 mm na dĺžku a 1 260 mm na šírku a hlavný kotúč má rozmery 315 × 30 mm. Tieto údaje boli porovnané s výrobnými podkladmi presného modelu; prípadné nezrovnalosti so staršími údajmi sú uvedené v samostatnom kontrolnom liste.
Stroj dosahuje najlepších výsledkov vtedy, keď je správne nastavený, vozík beží rovnobežne s rovinou kotúča a dorazy sú po montáži kalibrované skúšobným rezom. Pred objednaním je vhodné overiť priechodnú dráhu, elektrické pripojenie a výkon odsávania. Rozmery balenia sú 1 330 × 765 × 1 040 mm.
Prečo si vybrať práve TS315VF3200 400V
- Dlhý vozík vedie celý formát dosky bez prekladania. V praxi to pomáha udržať plynulý pracovný postup a obmedziť dodatočné vyrovnávanie hrán.
- Predrez 100 mm pri vysokých otáčkach obmedzuje otrepy dekoru. V praxi to pomáha udržať plynulý pracovný postup a obmedziť dodatočné vyrovnávanie hrán.
- Šírka rezu 1 260 mm uľahčuje spracovanie širokých dielov. V praxi to pomáha udržať plynulý pracovný postup a obmedziť dodatočné vyrovnávanie hrán.
- Prehľadne overené parametre. Tabuľka vychádza z výrobného zdroja presného modelu a nerozlišuje medzi variantmi 230 V a 400 V.
Presné formátovanie, pozdĺžne rezy a práca s doskou

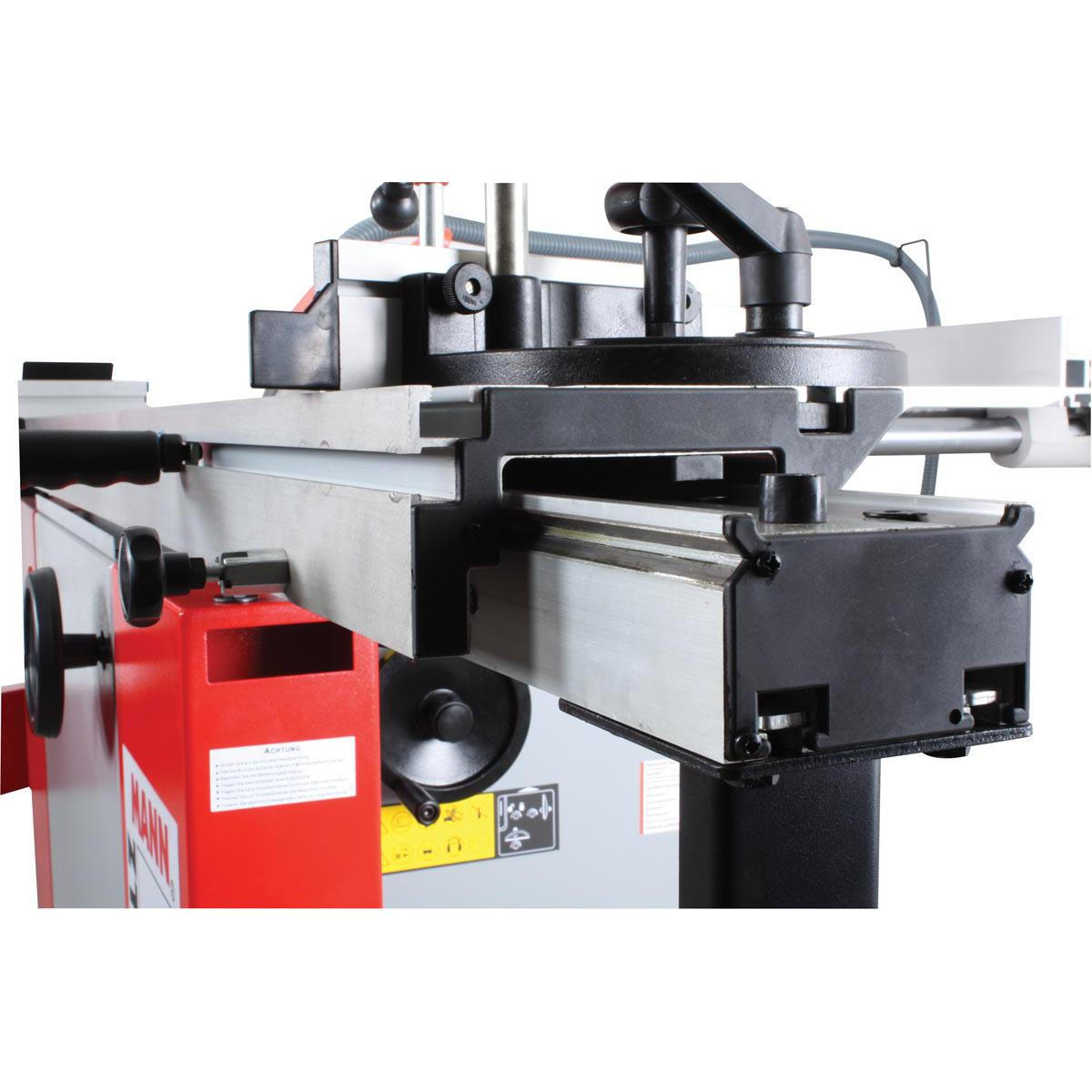

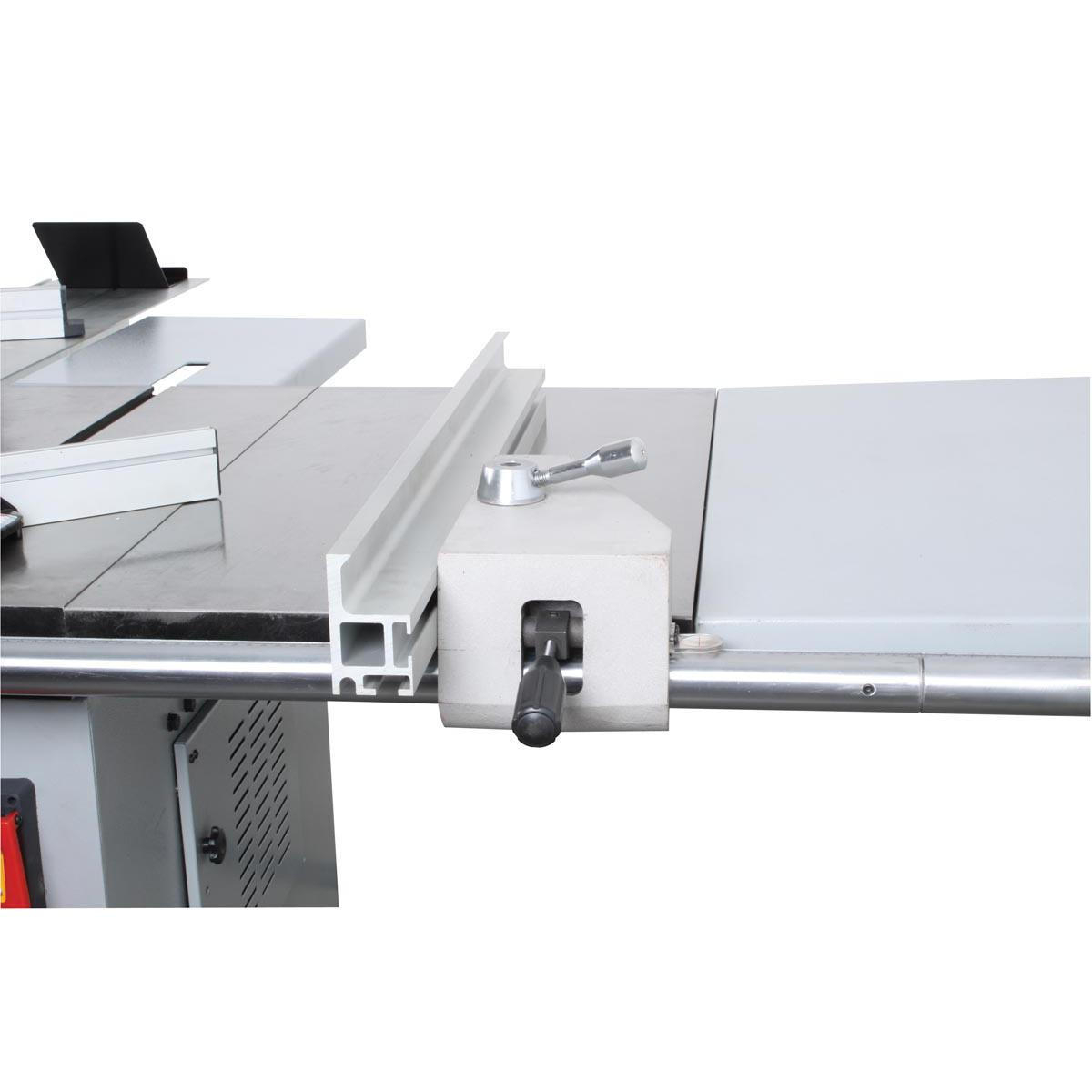

Formátovací vozík vedie materiál pri priečnom reze a odrezávaní, zatiaľ čo pozdĺžny doraz slúži na opakované rezy pásov a hranolov. Pri rozmerných doskách je zásadné rozložiť hmotnosť na hlavný stôl a výložník, nevyvíjať bočný tlak na kotúč a pred rezom očistiť materiál od kovových častí. Kapacita 100 mm pri 90° a 75 mm pri 45° určuje, aký hrubý diel je možné spracovať pri kolmom a šikmom nastavení.
Hlavný kotúč pracuje rýchlosťou 4 500 min⁻¹. Voľba počtu zubov a geometrie musí zodpovedať materiálu: iný kotúč je vhodný na rýchle pozdĺžne rezanie masívneho dreva, iný na dekoratívny rez laminátu alebo dyhovaných dosiek. Predrezová jednotka (100 mm; 8 500 min⁻¹) najprv naruší spodnú dekoratívnu vrstvu a hlavný kotúč potom dokončí rez s menším rizikom vytrhnutia.
Stabilita, nastavenie a odsávanie
Pracovný stôl má rozmery 800 × 820 mm a pracovnú výšku 850 mm. Po montáži je potrebné skontrolovať rovinnosť stolov, vôľu vozíka, kolmosť priečneho dorazu a súbežnosť pozdĺžneho pravítka. Pri opakovaných dieloch odporúčame vykonať skúšobný rez, zmerať uhlopriečky a až potom nastaviť dorazovú stupnicu. Toto krátke nastavenie je dôležitejšie ako spoliehanie sa len na polohu ukazovateľa z prepravy.
Odsávanie je riešené s priemerom 100 mm. Správny prietok zlepšuje viditeľnosť rezu, znižuje množstvo pilín v mechanizme a prispieva k stabilnejšiemu chodu vozíka. Hadica by mala byť čo najkratšia, bez zbytočných ostrých ohybov a s prierezom zodpovedajúcim hrdlu. Odsávanie nenahrádza ochranný kryt, rozrezávací klin ani osobné ochranné prostriedky.
Čo je súčasťou dodávky
Štandardná zostava obsahuje hlavný a predrezávací kotúč, výložník, rozšírenie a predĺženie stola, pozdĺžny, uhlový a teleskopický doraz. Pred prevzatím a montážou odporúčame porovnať dodací list s aktuálnou ponukou výrobcu, pretože príslušenstvo sa môže líšiť v závislosti od výrobnej série alebo obchodného balenia. Spotrebné nástroje vždy vyberajte podľa priemeru, upínacieho otvoru, maximálnych povolených otáčok a smeru otáčania.
Technické parametre
| Napájanie | 400 V / 50 Hz |
|---|---|
| Výkon motora | S1 3 800 W; S6 5 100 W |
| Hlavný pílový kotúč | 315 × 30 mm |
| Otáčky hlavného kotúča | 4 500 min⁻¹ |
| Predrez | 100 mm; 8 500 min⁻¹ |
| Max. rez 90° | 100 mm |
| Max. hĺbka rezu 45° | 75 mm |
| Formátovací vozík / podvozok | 3 200 × 270 mm |
| Rezná kapacita / pravítko | dĺžka 3 200 mm; šírka 1 260 mm |
| Pracovný stôl | 800 × 820 mm |
| Pracovná výška | 850 mm |
| Odsávanie | 100 mm |
| Čistá hmotnosť | 350 kg |
| Hrubá hmotnosť | 384 kg |
| Rozmery balenia (D × Š × V) | 1 330 × 765 × 1 040 mm |
| EAN | 9120039904542 |
Pre koho je píla vhodná
Formátovacia píla Holzmann TS315VF3200 400V je vhodná pre používateľov, ktorí poznajú rozmery svojich typických dielov a požadujú presnejšie vedenie než pri základnej stolnej píle. Pred nákupom porovnajte najdlhší rez s dĺžkou vozíka, najširší pozdĺžny rez s dosahom pravítka a výšku materiálu s rezom pri požadovanom uhle. Zohľadnite tiež priestor pre obsluhu pred strojom, za strojom a na strane ramena; katalógový pôdorys samotného tela nie je totožný s bezpečným pracovným priestorom.
Pri práci používajte ochranu zraku a sluchu, vhodné odsávanie a posúvače. Obrobok viedťe plynulo bez násilného tlačenia, ruky držte mimo reznej dráhy a pred výmenou kotúča alebo nastavením odpojte stroj od napájania. Pri trojfázových variantoch musí odborná osoba po zapojení overiť správny smer otáčania.
Ďalšie varianty rozmerov a výkonu nájdete v kategórii formátovacích píl. Môžete si prezrieť aj ďalšie stroje značky Holzmann. Praktické kritériá výberu, rozdiely medzi základnými a profesionálnymi strojmi, ako aj odporúčania týkajúce sa priestoru v dielni sú zhrnuté v poradenskom článku Ako vybrať formátovaciu pílu.
Často kladené otázky
Je model TS315VF3200 400 V vhodný na laminát?
Áno, ak sa používa správny ostrý kotúč, presne nastavené vedenie a plynulý posuv. Samostatný predrez je výraznou výhodou pre obojstranne čistú hranu, musí však byť presne nastavený po šírke aj výške voči hlavnému kotúču.
Koľko miesta je potrebné okolo stroja?
Počítajte nielen s rozmermi balenia 1 330 × 765 × 1 040 mm, ale aj s plným pohybom vozíka, výložníka a najdlhšieho spracovávaného dielu. Bezpečný priechod nesmie zasahovať do dráhy materiálu.
Aký odsávač zvoliť?
Výstup stroja má priemer 100 mm. Odsávač musí mať zodpovedajúci prietok a podtlak; výkon znižujú dlhé hadice, malé redukčné kusy a zanesený filter.
Je potrebné pílu po dodaní nastaviť?
Áno. Po inštalácii skontrolujte rovinnosť stolov, súbežnosť vozíka, kolmosť dorazu, rozťahovací klin a skúšobným rezom overte rozmery aj uhol. Nastavenie po preprave je bežnou súčasťou uvedenia formátovacej píly do prevádzky.
