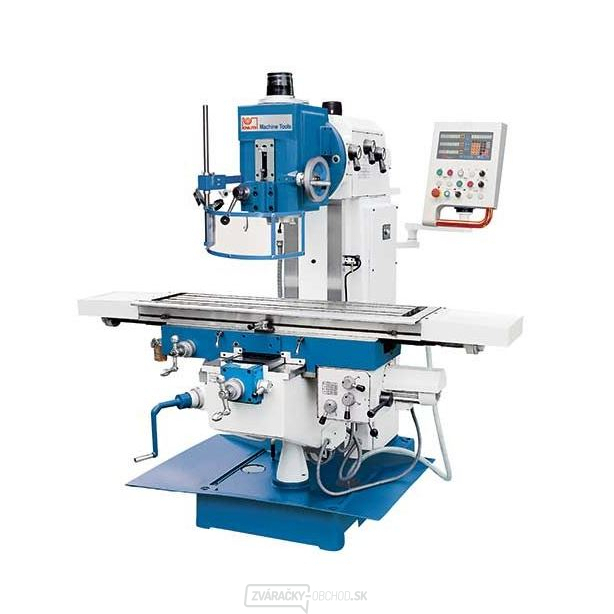

Vertikálne fréza VFM 4
- masívny stojan stroja sa zvlášť stabilne navrhnutým vedením konzoly
- osa X ay s automatickým posuvom a rýchloposuvom
- os Z v rýchlobehu motoricky pojazdná
- pracovný stôl a vedenie je kalené a brúsené
- mimoriadne stabilný frézovacia hlava, výkyvná o 35 °
- ručný posuv pinoly pri vŕtaní a jemný prísuv pri frézovaní
Indikácia polohy 3 os
- vyššiu pracovnú presnosť
- menšie poruchovosť
- veľká výrobná spoľahlivosť
- podstatná úspora času
- zvýšenie produktivity
- optimálne čitateľné zobrazenie
- vlastnosti sú potrebám užívateľa
- prehľadne usporiadaná klávesnica
- rozlíšenie 0,01/0,005 mm
- zadávanie hodnôt súradníc
- zachovanie polohy osí pri vypnutom zobrazení
- výpočet kruhu
- funkcie kalkulačky
- zásobník pre 10 nástrojov
- prepínanie polomer/priemer
- prepočet mm/inch
- namontovanie bez problémov a prevádzku bez údržby
výbava
- 3 zobrazenie polohy v troch osiach
- 50 frézovacích skľučovadiel (8 ks. 4, 6, 8, 12, 16, 18, 22, 26 mm)
- redukčný puzdro ISO50/MK4
- uťahovací tyč
- centrálne mazanie
- pracovné osvetlenie
- ovládacie nástroj
- prevádzkový návod
technické parametre
| stolný upínacia plocha | 1.320x320 mm |
| počet drážok T | 5 ks |
| drážky T, šírka | 14 mm |
| T - drážky, vzdialenosť | 63 mm |
| vyloženie | 360 mm |
| rozsah otáčania hlavy | 35 ° |
| obrobok, hmotnosť (max.) | 300 kg |
| dráha pojazdu - os X | 1.000 mm |
| dráha pojazdu - os Y | 282 mm |
| dráha pojazdu - os Z | 400 mm |
| rozsah regulácie otáčok | 58 - 1.710 1/min |
| upnutie vretena | ISO 50 |
| zdvih pinoly | 70 mm |
| vzdialenosť vertikálne vreteno - horná plocha stola | 45 - 445 mm |
| rýchly chod v osi X | 1.200 mm/min |
| rýchly chod v osi Y | 1.200 mm/min |
| rýchly chod v osi Z | 600 mm/min |
| rýchlosť posuvu - os X | (8) 20 - 360 mm/min |
| rýchlosť posuvu - os Y | (8) 20 - 360 mm/min |
| výkon motora hlavného pohonu | 4 kW |
| výkon motora posuvu | 0,55 kW |
| výkon motora čerpadla chladiacej kvapaliny | 0,09 kW |
| rozmery | 2,22x1,82x1,88 m |
| hmotnosť | 2.300 kg |
| SKU | 301281 |
