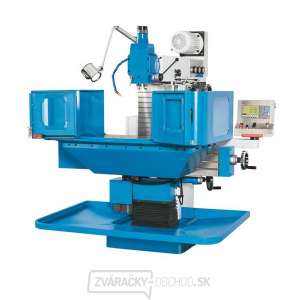

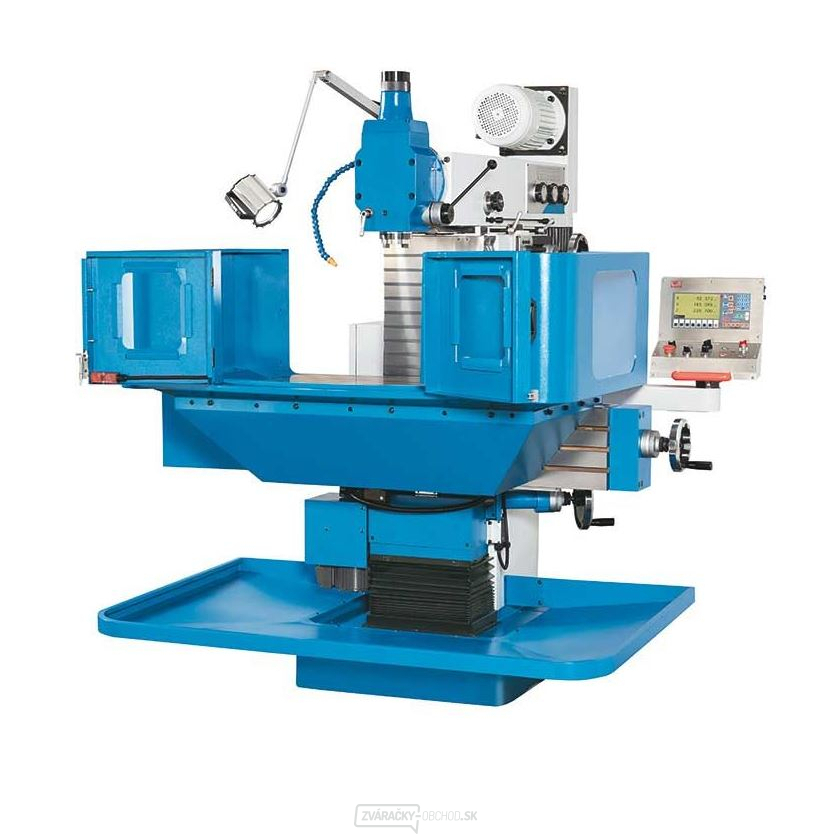

Nástrojárska fréza FPK 6.2
- stojan stroja je z veľmi kvalitnej šedej liatiny, zaisťuje v najvyššej miere dynamickú tuhosť a trvalú presnosť
- FPK 6 má v osi Z stabilné plochá vedenie a osiach X a Y Rybinová vedenie
- všetky vedenia sú kalená a presne brúsená
- presná guličkové vretena vo všetkých osiach
- prehľadne usporiadané spínacie prvky, tiež výklopný pult obsluhy a sériové vybavenie digitálnym zobrazením polohy, umožňujú komfortnú obsluhu
- pre horizontálne frézovanie majú oba stroje stabilné protidržák
- veľké pracovné stoly a pre kompaktnú konštrukciu veľké dráhy pojazdu, dovoľujú všestranné možnosti aplikácií
- automatický posuv vo všetkých osiach, plynule regulovateľný s rýchlym rýchloposuvom
- vertikálne frézovacie hlava je výkyvná a pinola sa posúva ručne
- jemne odstupňovaná prevodovka hlavného vretena ponúka široký rozsah otáčok s vysokým krútiacim momentom
- rýchlu výmenu nástrojov umožňuje voliteľné pneumaticky poháňané nástrojové uťahovací zariadení
- vrátane obsiahleho paketu príslušenstva
- sériové vybavenie s centrálnym mazaním
- kompletné cena s namontovaným 3-osým zobrazením polohy
3osý indikátor polohy X.pos 3.1
- Kompletne zmontované a pripravené na prevádzku pre presné meranie
- menšie poruchovosť
- veľká výrobná spoľahlivosť
- vyššiu pracovnú presnosť
- podstatná úspora času
- zvýšenie produktivity
- vlastnosti sú potrebám užívateľa
- optimálne čitateľné zobrazenie
- rozlíšenie 0,01/0,005 mm
- prehľadne usporiadaná klávesnica
- zachovanie polohy osí pri vypnutom zobrazení
- zadávanie hodnôt súradníc
- výpočet kruhu
- funkcie kalkulačky
- prepínanie polomer/priemer
- prepočet mm/inch
- namontovanie bez problémov a prevádzku bez údržby
- Zásobník na 99 nástrojov
výbava
- 3 zobrazenie polohy v troch osiach
- centrálne mazanie
- redukčné púzdra MK 1, 2, 3
- Adaptér ISO 40/MK3
- Frézovacie tŕň dlhý 27 mm
- vreteno s obežnými guličkami
- Kryty vedenia os Z
- vaňa na triesky
- obehový systém chladiacej kvapaliny
- pracovné svietidlo LED
- Uťahovací tyč (M16) pre horizontálne/vertikálne
- montážne prvky
- ovládacie nástroj
- Návod na obsluhu
rozmery stola | 500x950 mm |
vertikálny stôl | 300x1.250 mm |
zaťažiteľnosť stola (max.) | 300 kg |
drážky T (počet x šírka x rozteč) | 7x14x63 mm |
drážky T, vertikálna stôl (počet x šírka x rozteč) | 3x14x63 mm |
dráha pojazdu - os X | 600 mm |
dráha pojazdu - os Y | 500 mm |
dráha pojazdu - os Z | 400 mm |
dráha pojazdu Pokrm | 100 mm |
vzdialenosť stredu vretena - stĺp | 165 mm |
vzdialenosť stredu vretena - stĺp | 665 mm |
rýchly chod v osi X | 1.200 mm/min |
rýchly chod v osi Y | 1.200 mm/min |
rýchly chod v osi Z | 1.200 mm/min |
pracovný posuv - os X | 30 - 600 mm/min |
pracovný posuv - os Y | 30 - 600 mm/min |
pracovný posuv - os Z | 30 - 600 mm/min |
rozsah regulácie otáčok | (18) 90 - 3.200 1/min |
upnutie vretena | ISO 40 |
výkon motora hlavného pohonu | 3,75 kW |
výkon motora čerpadla chladiacej kvapaliny | 0,09 kW |
rozmery | 1,5x1,8x1,95 m |
hmotnosť | 1.450 kg |
SKU | 302339 |
