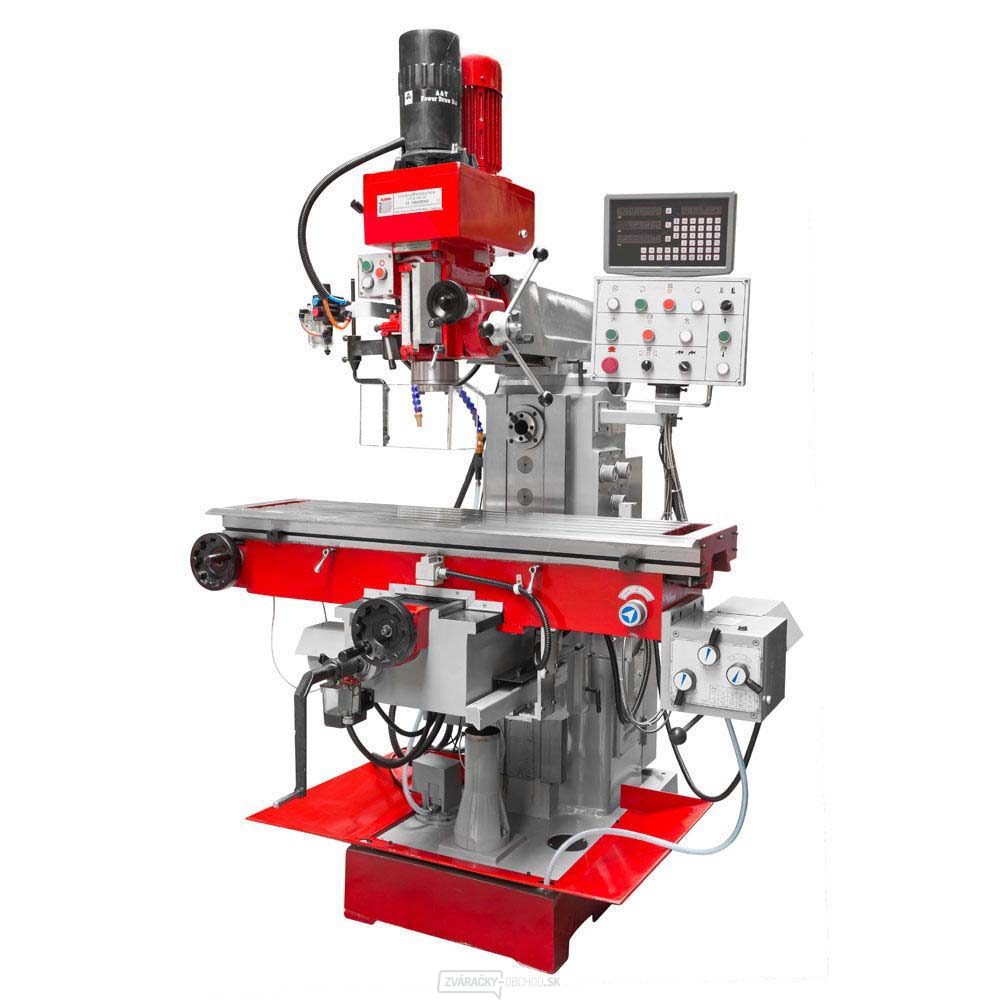

Popis produktu

  • štandardne s 3osý ukazovateľom polohy
  • Štandardne posuv stola v osi XY a vertikálny posuv vretena,
  • Polohovacie motor pre os Z (tabuľka)
  • ťažký odliaty design absorbujúci vibrácie
  • Horizontálne a vertikálne vreteno s prevodom
  • jednoduchá a rýchla konverzie medzi vertikálnymi u.
  • horizontálne prevádzka
  • Prevodovka olejové kúpele s brúseným u. Kalená bicykla
  • Vertikálne vreteno s výkonným dvojstupňovým motorom
  • Štandardne chladiace zariadenia a halogénová žiarovka
  • Nahrávanie zľava doprava a ISO 40
  • Rybinová vedenie možno jemne nastaviť pomocou V-líšt
  • masívne a presný krížový stôl s 14mm T-drážkami

Rozsah dodávky:

  • bezkľúčové skľučovadlo B18/1-16MM
  • 8dielna klieštinové sada (4,5,6,8,10,12,14,16mm)
  • strojný zverák 160mm, redukcia MT3, MT2
  • tŕň skľučovadla pre vrták ISO40-B18
  • horizontálne frézovacie tŕň 22 a 27 mm
  • chladiace zariadenia
  • halogénová žiarovka
  • olejové čerpadlo
  • mazacie jednotka
  • pneumatické uťahovací vreteno

Technické parametre:
Výkon motora S1 vo W: 2200
Výkon motora S6 vo W: 3300
napätie: 400V
Pohyb osi Z v mm: 400
Rýchlosť frézovacieho vretena vodorovne v min-1: (12) 40-1300
Zdvih brka v mm: 120
Naklonenie hlavy: +/- 90 °
Veľkosť T-drážky v mm: 14
Max. Frézovací výkon v mm: 30
Rýchlosť frézovacieho vretena vertikálne v min-1: (8) 90-2000
Frézovacie vreteno: ISO40
Max. Kapacita vŕtania v mm: 50/12
Pojazd osi Y v mm: 300
Pojazd osi X v mm: 990
Max. vzdialenosť vretena od stola v mm: 90-490
Výkon motora horizontálne vreteno v kW: 2.2/3.3
Projekcia v mm: 0-400
Veľkosť stola v mm: 1370x320
Inštalačný rozmer v mm: 1700x1500x2270
Hmotnosť v kg: 1585
Prepravné rozmery (d/š/v) mm: 1600/1500/2220
