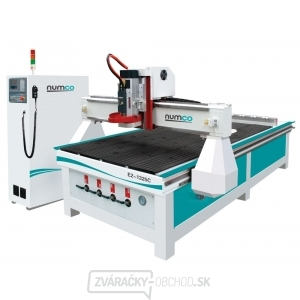

CNC router Numco E2 1530 ATC

Frézovacie router strednej veľkosti s automatickou výmenou nástroja určený pre profesionálne využitie. Rám stroja je vyrobený zo zváraných oceľových profilov, portál je tvorený hrubostennou oceľou. Táto konštrukcia zaručuje vysokú tuhosť stroja aj pri náročných operáciách.


Automatická výmena nástrojov s lineárnym zásobníkom pre 6 nástrojov. Router má vreteno s výkonom 9 kW, 24 000 ot / min. Pohyb v osi Z sa uskutočňuje pomocou guľôčkového skrutky, v osiach X a Y sú použité ozubené hrebene a pastorky. V osi Y je použitý presný duálny pohon, ktorý zabraňuje nežiaducemu krúteniu portálu.

Stroj je osadený kvalitnými komponentami popredných svetových výrobcov - guličkové skrutky a lineárne vedenia THK, talianskej vreteno HSD, japonskej servomotory a drivery YASAKAWA a vákuový stôl s nemeckou vývevou BECKER. Voliteľne možno stroj dovybaviť fixírkou, pneumatickými dorazy či zvýšeným priechodom medzi portálom a stolom. Stroj je riadený zabudovaným systémom Syntec.


K stroju poskytujeme zadarmo CAD / CAM softvér Gravostar umožňujúci jednoduché a rýchle programovanie.

Rozsah dodávky:
2,5 D CAD / CAM softvér GRAVOSTAR
6 ks upínačov ISO 30 ER32 (vyvážené na 40 000 ot / min)
Nadstavec na odsávanie s pneumatickým ovládaním
Senzor pre automatické meranie dĺžkové korekcie nástroje
MPG ručný ovládač

Technické parametre:
Rozmery pracovného stola: 1560 × 3100 mm
Plocha pracovného stola: Vákuové upínanie s T-drážkami
Vákuová pumpa: 2 × Becker KVT 3.140
Výkon vákuovej pumpy: 2 × 4 kW
Konštrukcia rámu stroja: Zváraný z oceľových profilov
Konštrukcia portálu: Hrubostenný oceľový profil
Koncepcia - osa X: Šikmé ozubenie
Koncepcia - osa Y: Šikmé ozubenie
Koncepcia - os Z: Guľôčkové skrutky
Rozsah posuvu - osa X: 1550 mm
Rozsah posuvu - osa Y: 3080 mm
Rozsah posuvu - os Z: 200 mm
Pracovný posuv - os X: 18000 mm / min
Pracovný posuv - os Y: 18000 mm / min
Pracovný posuv - os Z: 9000 mm / min
Rýchloposuv - os X: 45000 mm / min
Rýchloposuv - os Y: 45000 mm / min
Rýchloposuv - os Z: 12000 mm / min
Otáčky: 24000 ot / min
Výkon vretena: 9 kW
Uchytenie nástroje: ISO 30 ER32
Zásobník nástrojov: 6 pozícií (lineárne)
Pohony os: Servomotory YASKAWA SIGMA 7
Opakovateľná presnosť: 0.002 mm
Príkon: 21 kW
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 3750 × 1800 × 2450 mm
Hmotnosť: (podľa konfigurácie) 1550 kg
