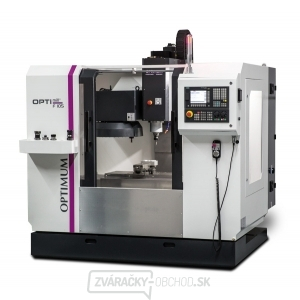

CNC frézka OPTImill F 105

Kompaktné riešenie pre menšie sériovú výrobu alebo výučbu. Vrátane dvojročnej Siemens záruky. Frézka riadi riadiaci systém Siemens Sinumerik 808D ADVANCED. Vreteno je poháňané servomotorom Siemens. Otáčky vretena až 10 000 ot / min - pri trvalej prevádzke musí byť otáčky znížené o 20%. Výmena nástrojov prebieha automaticky alebo stlačením tlačidla (elektropneumatické zariadenie pre upínanie nástrojov). Veľké prístupové dvere uľahčujú čistenie stroja a vykonávanie údržby.

Výhody
robustné vyhotovenie
Karuselový výmenník nástrojov - 12 pozícií pre nástroje
Všetky lineárne vedenie s krytmi z ušľachtilej ocele
Automatická centrálne jednotka mazanie
LED osvetlenie stroje
Chladiace zariadenie s nádržou chladiacej kvapaliny s objemom 120 litrov
Masívne a presný krížový stôl, dostatočne veľký a s presnou povrchovou úpravou
Siemens servo motory v osi X, Y a Z

Technické parametre:
Max. priemer stopkové frézy: 35 mm
Max. priemer hlavy nožov: 63 mm
Rozmery pracovného stola: 800 × 320 mm
Max. zaťaženie stola: 300 kg
T-drážky | počet: 3
T-drážky | veľkosť drážky: 14 mm
T-drážky | rozteč: 100 mm
Kužeľ vretena: BT40
Rozsah posuvu - osa X: 550 mm
Rozsah posuvu - osa Y: 305 mm
Rozsah posuvu - os Z: 460 mm
Rýchloposuv - os X: 10000 mm / min
Rýchloposuv - os Y: 10000 mm / min
Rýchloposuv - os Z: 10000 mm / min
Otáčky: 10 - 10000 ot / min
Vzdialenosť vreteno-stôl: 100 - 600 mm
Výmenník nástrojov:
Typ zásobníka nástrojov: Karusel
Kapacita zásobníka nástrojov: 12
Max. priemer nástroja: 70 mm
Max. dĺžka nástroja: 300 mm
Max hmotnosť nástroja: 6 kg
Doba výmeny nástroja: 7 s
Opakovateľná presnosť: ± 0.01 mm
Presnosť polohovania: ± 0.01 mm
Krútiaci moment motora - osa X: 8 Nm
Krútiaci moment motora - osa Y: 8 Nm
Krútiaci moment motora - os Z: 11 Nm
Nádrž na chladiacu kvapalinu: 120 l
Príkon motora chladiaceho čerpadla: 650 W
Celkový príkon: 15 kVA
Výkon motora vretena (režim S1): 7.5 kW
Krútiaci moment motora (režim S1): 48 Nm
Výkon motora vretena (režim S6 30%): 11 kW
Krútiaci moment motora (režim S6 30%): 70 Nm
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 2140 × 2200 × 2160 mm
Hmotnosť: 2800 kg
Riadiaci systém: Sinumerik 808D ADVANCED
