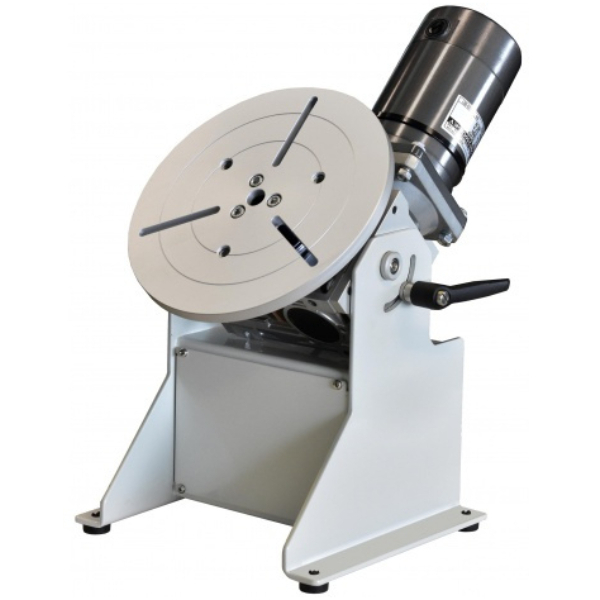

2-osé rotačné polohovadlo so základnou funkčnou výbavou. Ideálna voľba pre jednoduché aplikácie.
Profesionálny výkon napriek jednoduchému použitiu.
Jednoduchosť ovládania polohovadla nekladie vysoké nároky na obsluhu. Odolná a preverená konštrukcia zaisťuje bezpečnú prevádzku, dlhú životnosť a bezproblémový servis.
Model polohovadla so základnými funkciami a jednoduchým nastavením pre automatizovaný zvárací proces.
Vlastnosti
- Nosnosť až 50 kg*.
- Nastavenie rýchlosti otáčania v rozsahu 0,5 - 8 ot./min.
- Pravý alebo ľavý chod.
- Riadiaca jednotka je schopná odolávať vysokofrekvenčným vplyvom.
- Rozsah uhla sklonu od 0 ° ~ 90 ° pre rôzne zváracie aplikácie.
- Hlavný hriadeľ je vybavený priechodným otvorom Ø14 mm na zváranie rúrok alebo na použitie ochranného plynu.
- Pracovná doska polohovadla obsahuje 3 priame otvory pre trojčeľusťové skľučovadlo (dodávané na prianie).
* Maximálna nosnosť polohovadla pri nulovom uhle naklopenia pracovnej dosky (taniera). Presné hodnoty udávajúce možnosť zaťaženia polohovadla sú uvedené v záťažovom diagrame.
Technické dáta
- Technické dáta
- Záťažový diagram
| HMOTNOSŤ | 10 kg |
| NÁKLON | 0-90° |
| NOSNOSŤ HORIZ./VERT. | 50/30 kg |
| PRÚDOVÁ ZAŤAŽITEĽNOSŤ | 200 (100 %) |
| PRIEMER PRACOVNEJ DOSKY | 200 mm |
| REVERZNÝ PREPÍNAČ | Áno |
| ROZMERY | 320 x 240 x 265 mm |
| RÝCHLOSŤ OTÁČANIA | 0,5 - 8 rpm |
| VSTUPNÉ NAPÁJACIE NAPÄTIE | 100-240 V, 50/60 Hz |
