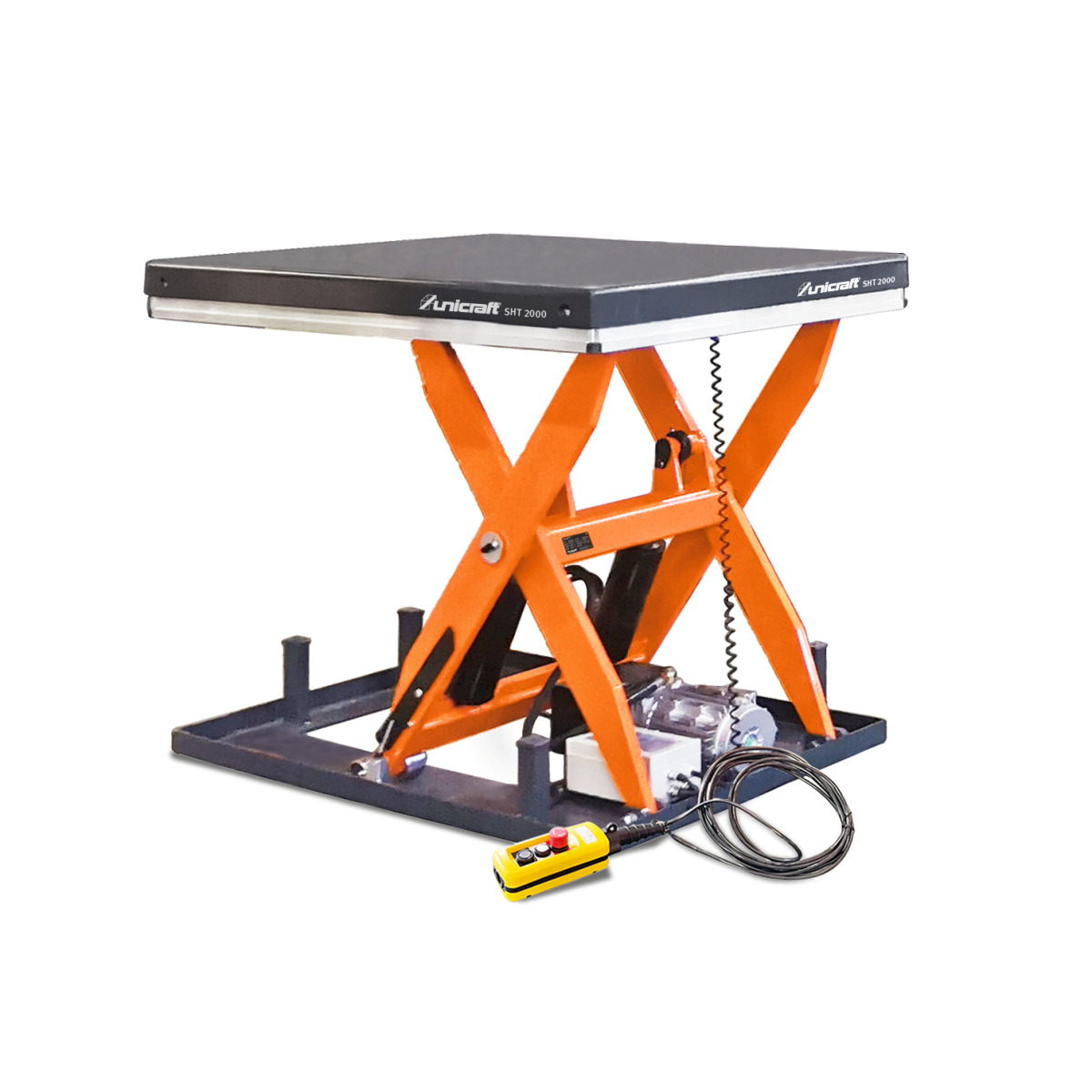

Hydraulický zdvíhací stôl SHT 2000

Unicraft SHT 2000 je profesionálny elektrohydraulický nožnicový zdvihací stôl určený na zdvíhanie a výškové polohovanie ťažkých bremien vo výrobných halách, montážnych prevádzkach, skladoch a priemyselných dielňach. Ponúka maximálnu nosnosť 2 000 kg, pracovnú plošinu s rozmermi 1 300 × 800 mm a plynule nastaviteľnú výšku od 190 do 1 010 mm.

Výškové nastavenie pomocou elektricky poháňanej hydrauliky umožňuje pohodlne prispôsobiť polohu nákladu jednotlivým pracovným operáciám. Vďaka tomu je možné ťažšie diely, materiál alebo výrobné zostavy umiestniť do vhodnejšej pracovnej výšky a obmedziť potrebu opakovaného ručného zdvíhania.

Model SHT 2000 využíva robustnú oceľovú konštrukciu s práškovým náterom, uzavretú pracovnú plošinu a samostatný ovládací panel s trojmetrovým káblom. Bezpečnostné vybavenie dopĺňajú obvodové bezpečnostné lišty, núdzové zastavenie a vysokotlakový hydraulický valec s dvojitou bezpečnostnou funkciou. Stôl je vhodný pre pevne umiestnené pracoviská s trojfázovým elektrickým pripojením 400 V.

Nosnosť 2 000 kg na manipuláciu s ťažkými bremenami

Hydraulický zdvíhací stôl Unicraft SHT 2000 umožňuje zdvíhať a výškovo polohovať bremená s celkovou hmotnosťou až 2 tony. Tento pracovný rozsah je vhodný napríklad pre ťažšie strojné súčiastky, oceľové diely, výrobné prípravky a ďalšie náklady, ktoré sa pri montáži alebo manipulácii musia nachádzať v určitej výške.

Uzavretá plošina s rozmermi 1 300 × 800 mm poskytuje súvislú opornú plochu. To je praktické pri manipulácii s nákladom, ktorý vyžaduje stabilnú oporu, napríklad s kovovými zostavami alebo vhodne uloženými výrobnými polotovarmi.

Pri využití plnej nosnosti je kľúčové správne rozloženie zaťaženia. Hmotnosť bremena musí zahŕňať aj prípadné palety, prepravky a upínacie prípravky. Pri nákladoch s posunutým ťažiskom, bodovým zaťažením alebo výrazným presahom za plošinu je nutné dodržiavať prípustné zaťažovacie podmienky výrobcu.

Plynulé nastavenie pracovnej výšky od 190 do 1 010 mm

Jednou z hlavných výhod modelu SHT 2000 je možnosť prispôsobiť výšku pracovnej plošiny konkrétnej úlohe. Minimálna výška je 190 mm, čo uľahčuje prípravu na nakladanie. V hornej polohe sa plošina nachádza vo výške 1 010 mm.

Celkový výškový rozdiel medzi najnižšou a najvyššou pracovnou polohou je 820 mm. Zdvih prebieha plynulo, takže obsluha môže plošinu nastaviť aj do medzipolohy zodpovedajúcej výške montážneho stola, dopravníka alebo nadväzujúceho pracovného zariadenia.

Takéto nastavenie pomáha pri manipulácii s ťažkými komponentmi, ktoré by inak bolo potrebné opakovane zdvíhať alebo premiestňovať. Stôl nájde uplatnenie aj v montážnych prevádzkach, kde sa výška spracovávaného dielu mení v priebehu pracovného postupu.

Elektricky poháňaný hydraulický zdvih

Unicraft SHT 2000 využíva elektrohydraulický pohon s motorom s výkonom 1,5 kW. Hydraulický systém zabezpečuje zdvíhanie plošiny bez nutnosti ručného čerpania alebo mechanického nastavovania.

Elektrický pohon je praktický najmä pri opakovanom nastavovaní pracovnej výšky. Obsluha môže pomocou ovládacích tlačidiel plynulo zdvíhať alebo spúšťať náklad podľa aktuálnej potreby.

Nožnicová konštrukcia s jedným nožnicovým mechanizmom umožňuje spojiť kompaktný pôdorys s užitočným rozsahom pracovnej výšky. Hydraulický systém využíva vysokotlakový valec s dvojitou bezpečnostnou funkciou.

Samostatný ovládací panel s núdzovým zastavením

Súčasťou stroja je samostatná ovládacia jednotka s káblom dlhým 3 metre. Vďaka tomu môže obsluha ovládať pohyb plošiny z miesta, odkiaľ má dobrý prehľad o náklade a okolitom pracovnom priestore.

Panel je vybavený tlačidlami na zdvíhanie a spúšťanie, ako aj núdzovým vypínačom. Samostatné ovládanie uľahčuje obsluhu najmä pri práci s ťažšími a rozmernejšími nákladmi.

Možnosť plynulého riadenia pohybu je užitočná pri približovaní materiálu k ďalšiemu stroju alebo pri nastavovaní výšky dielu pre montážne operácie. Pred začatím zdvíhania je potrebné zabezpečiť voľný priestor okolo plošiny a stabilné uloženie bremena.

Robustná oceľová konštrukcia a bezpečnostné prvky

Základom zdvíhacieho stola je pevný oceľový rám s povrchom upraveným práškovým lakovaním. Konštrukcia je navrhnutá na profesionálne použitie pri manipulácii s ťažkým materiálom a poskytuje stabilnú základňu pre hydraulický nožnicový mechanizmus.

Po obvode konštrukcie sú umiestnené bezpečnostné lišty, ktoré tvoria súčasť ochranného systému pri spúšťaní plošiny. Bezpečnostné vybavenie dopĺňa vysokotlakový valec s dvojitou bezpečnostnou funkciou.

Výrobca uvádza splnenie bezpečnostných požiadaviek normy EN 1570. Zariadenie je určené na zdvíhanie materiálu, nie na prepravu osôb ani na použitie ako pracovná plošina pre osoby.

Hlavné výhody hydraulického zdvíhacieho stola Unicraft SHT 2000

• Maximálna nosnosť 2 000 kg – vhodné pre ťažšie priemyselné a montážne diely.
• Pracovná plošina 1 300 × 800 mm – súvislá oporná plocha pre náklad.
• Výška plošiny 190–1 010 mm – prispôsobenie výšky pracovnému postupu.
• Elektrohydraulický pohon – zdvíhanie bez ručného čerpania.
• Výkon pohonu 1,5 kW – motoricky ovládaný hydraulický systém.
• Plynulé zdvíhanie a spúšťanie – možnosť nastavenia medzipolohy.
• Samostatný ovládací panel s 3 m káblom – pohodlnejšia obsluha z vhodného miesta.
• Núdzový vypínač – možnosť núdzového zastavenia zariadenia.
• Obvodové bezpečnostné lišty – súčasť ochranného systému plošiny.
• Hydraulický valec s dvojitou bezpečnostnou funkciou – bezpečnostné riešenie zdvíhacieho mechanizmu.
• Oceľová konštrukcia s práškovým náterom – robustné vyhotovenie pre prevádzku v dielni.
• Napájanie 400 V – určené pre trojfázovú priemyselnú elektrickú sieť.

Využitie v priemysle, montáži a skladovaní

Hydraulický zdvíhací stôl SHT 2000 je možné využiť pri montáži strojných súčiastok, výrobe kovových konštrukcií a manipulácii s ťažšími polotovarmi. Je praktický aj pri odovzdávaní materiálu medzi pracoviskami s rozdielnou pracovnou výškou.

V montážnej dielni umožňuje nastaviť rozpracovaný celok tak, aby bol pre obsluhu lepšie prístupný. Vo výrobnom prevádzke môže slúžiť na výškové prispôsobenie vhodne uložených dielov pre ďalšie operácie. V sklade uľahčuje manipuláciu tam, kde je potrebné zmeniť výšku nákladu bez jeho prekládania.

Stôl je koncipovaný ako stacionárne zdvíhacie zariadenie. Nejedná sa o pojazdný manipulačný vozík, a preto nenahrádza paletový ani vysokozdvižný vozík pri preprave bremien v prevádzke.

Inštalácia a prevádzkové požiadavky

Pre prevádzku zariadenia je potrebné zabezpečiť trojfázové napájanie 400 V / 50 Hz. Pri plánovaní pracoviska je potrebné zohľadniť rozmery plošiny, rozsah zdvihu a dostatočný voľný priestor pre bezpečné nakladanie, zdvíhanie a spúšťanie materiálu.

Stôl musí byť umiestnený na vhodnom pevnom podklade s dostatočnou nosnosťou. Hydraulický systém používa olej špecifikácie HLP 46 v uvedenom množstve 2 litre. Údržbu, kontrolu hydraulického systému a prípadné dopĺňanie oleja je potrebné vykonávať v súlade s návodom.

Obsah dodávky

• Hydraulický nožnicový zdvihací stôl Unicraft SHT 2000
• Samostatná ovládacia jednotka s trojmetrovým káblom
• Ovládacie tlačidlá na zdvíhanie a spúšťanie
• Núdzový vypínač integrovaný v ovládacej jednotke

Uzavretá plošina, obvodové bezpečnostné lišty a hydraulický valec sú súčasťou samotného zariadenia.
