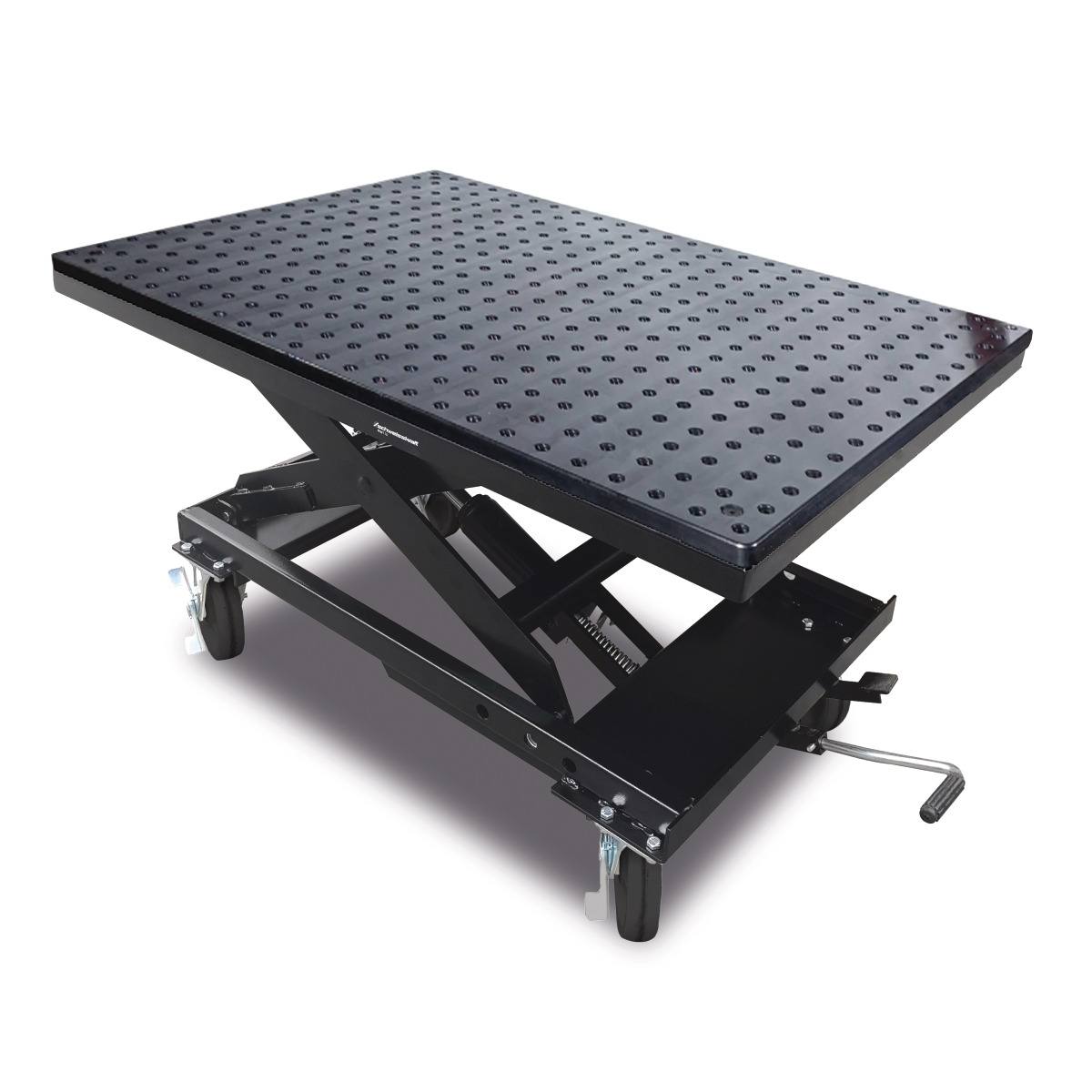

Mobilný zdvíhací zvárací stôl Schweißkraft MWT 16 vo verzii 2D je profesionálny pracovný stôl s hydraulickým nastavením výšky, určený na presné zostavovanie, upínanie a zváranie kovových konštrukcií. Ponúka pracovnú plochu 1 200 × 800 mm, maximálnu nosnosť 750 kg a nastavenie výšky v rozmedzí 445–925 mm. Je vhodný pre zámočnícke dielne, kovovýrobu aj montážne pracoviská, kde sa striedajú zvárané diely rôznych veľkostí.
Kombinácia pevnej oceľovej konštrukcie, hydraulického nožnicového mechanizmu a pojezdových kolies umožňuje vytvoriť flexibilné zváracie pracovisko. Výšku dosky je možné prispôsobiť konkrétnej operácii bez nutnosti opakovaného premiestňovania obrobku na iný stôl.
Hydraulické nastavenie pracovnej výšky
Výšku zváracieho stola je možné ručne regulovať pomocou hydraulického nožnicového mechanizmu. Rozsah od 445 do 925 mm umožňuje prispôsobiť pracovnú polohu veľkosti zváraného dielu aj potrebám obsluhy. Nízka poloha uľahčuje ukladanie ťažších dielov, zatiaľ čo vyššie nastavenie poskytuje pohodlnejší prístup pri montáži a zváraní.
Hydraulický systém zdvihne pracovnú dosku približne o 14,6 mm na jedno stlačenie. Bezpečnostný aretačný čap umožňuje mechanické zaistenie v štyroch polohách.
Pracovná doska z ocele S355
Pracovná plocha s rozmermi 1 200 × 800 mm je vyrobená z vysokopevnostnej konštrukčnej ocele S355. Doska je opracovaná na CNC strojoch s cieľom dosiahnuť rovný povrch, ktorý je dôležitý pri presnom montovaní zváraných dielov.
Povrch je upravený plazmovou nitridáciou. Táto technológia zvyšuje povrchovú tvrdosť, odolnosť proti korózii a obmedzuje usadzovanie zvarového rozstreku. Uľahčuje tak pravidelnú údržbu pracovnej plochy.
Upínací systém 16 mm
Pracovná doska je vybavená systémom otvorov s priemerom 16 mm, ktorý umožňuje používať kompatibilné upínacie svorky, dorazy a polohovacie prípravky. Vďaka tomu je možné obrobky presne nastaviť a zaistiť pred bodovým zváraním aj finálnym zváraním.
Verzia 2D má rovnú perforovanú pracovnú dosku. Na rozdiel od verzie 3D nie je vybavená zvýšenými bočnými okrajmi na upínanie vo vertikálnej rovine. Toto usporiadanie je vhodné najmä pre bežné horizontálne zostavovanie konštrukcií.
Mobilná konštrukcia pre dielenskú prevádzku
Celozváraná oceľová konštrukcia poskytuje stabilný základ pre prácu s obrobkami s celkovou hmotnosťou až 750 kg. Otočné kolieska umožňujú presúvať stôl medzi pracoviskami a parkovacie brzdy pomáhajú zaistiť jeho polohu počas práce.
Pre ľahšiu manipuláciu je stôl vybavený odnímateľným madlom. Pod pracovnou doskou sa nachádza pozinkovaná odkvapkávacia vaňa, ktorá zachytáva drobné nečistoty a materiál prepadajúci otvormi pracovnej plochy.
Hlavné výhody
- Nosnosť 750 kg pre montáž a zváranie ťažších kovových konštrukcií.
- Pracovná plocha 1 200 × 800 mm pre pohodlné upínanie obrobkov.
- Hydraulický zdvih 445–925 mm na prispôsobenie pracovnej výšky.
- Pracovná doska z ocele S355 s presne opracovaným povrchom.
- Plazmová nitridácia zvyšujúca odolnosť pracovnej plochy.
- Upínacie otvory Ø 16 mm pre príslušenstvo systému 16.
- Mechanické aretovanie výšky v štyroch polohách.
- Kolesá s brzdami na presun a stabilizáciu stola.
- Odnímateľná rukoväť pre pohodlnejšiu manipuláciu.
Obsah dodávky
- Mobilný zdvíhací zvárací stôl MWT 16 v prevedení 2D s hydraulickým nožnicovým mechanizmom.
- Pracovná doska z ocele S355 s upínacími otvormi Ø 16 mm.
- Kolesá s parkovacími brzdami a odnímateľná rukoväť.
- Pozinkovaná odkvapkávacia vaňa.
Sada upínacích prvkov, svoriek a dorazov pre systém 16 je voliteľným príslušenstvom a objednáva sa samostatne.
Technické parametre
| Výrobca | Schweißkraft |
|---|---|
| Model | MWT 16 (2D) |
| Typ | Mobilný hydraulický zvárací stôl |
| Rozmery pracovnej plochy | 1 200 × 800 mm |
| Materiál pracovnej dosky | Konštrukčná oceľ S355 |
| Povrchová úprava dosky | Plazmová nitridácia |
| Priemer upínacích otvorov | 16 mm |
| Minimálna výška stola | 445 mm |
| Maximálna výška stola | 925 mm |
| Zdvih na jedno stlačenie | 14,6 mm |
| Maximálna nosnosť | 750 kg |
| Rozmery stola pri maximálnej výške (D × Š × V) | 1 200 × 800 × 925 mm |
| Hmotnosť | 214 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie vybavenie zváračského pracoviska nájdete v kategórii zváračské stoly Schweißkraft.
Často kladené otázky
Aký je rozsah nastavenia pracovnej výšky?
Pracovnú výšku je možné hydraulicky nastaviť v rozmedzí od 445 do 925 mm.
Aká je maximálna nosnosť stola?
Stôl je určený pre zaťaženie do 750 kg.
Aký je rozdiel medzi verziou 2D a 3D?
Verzia 2D má rovnú perforovanú pracovnú dosku. Verzia 3D je navyše vybavená bočnými lemami na upínanie obrobkov aj vo vertikálnej rovine.
Obsahuje stôl upínacie príslušenstvo?
Stôl má systém otvorov s priemerom 16 mm. Samostatné upínacie svorky a dorazy sa objednávajú osobitne.
