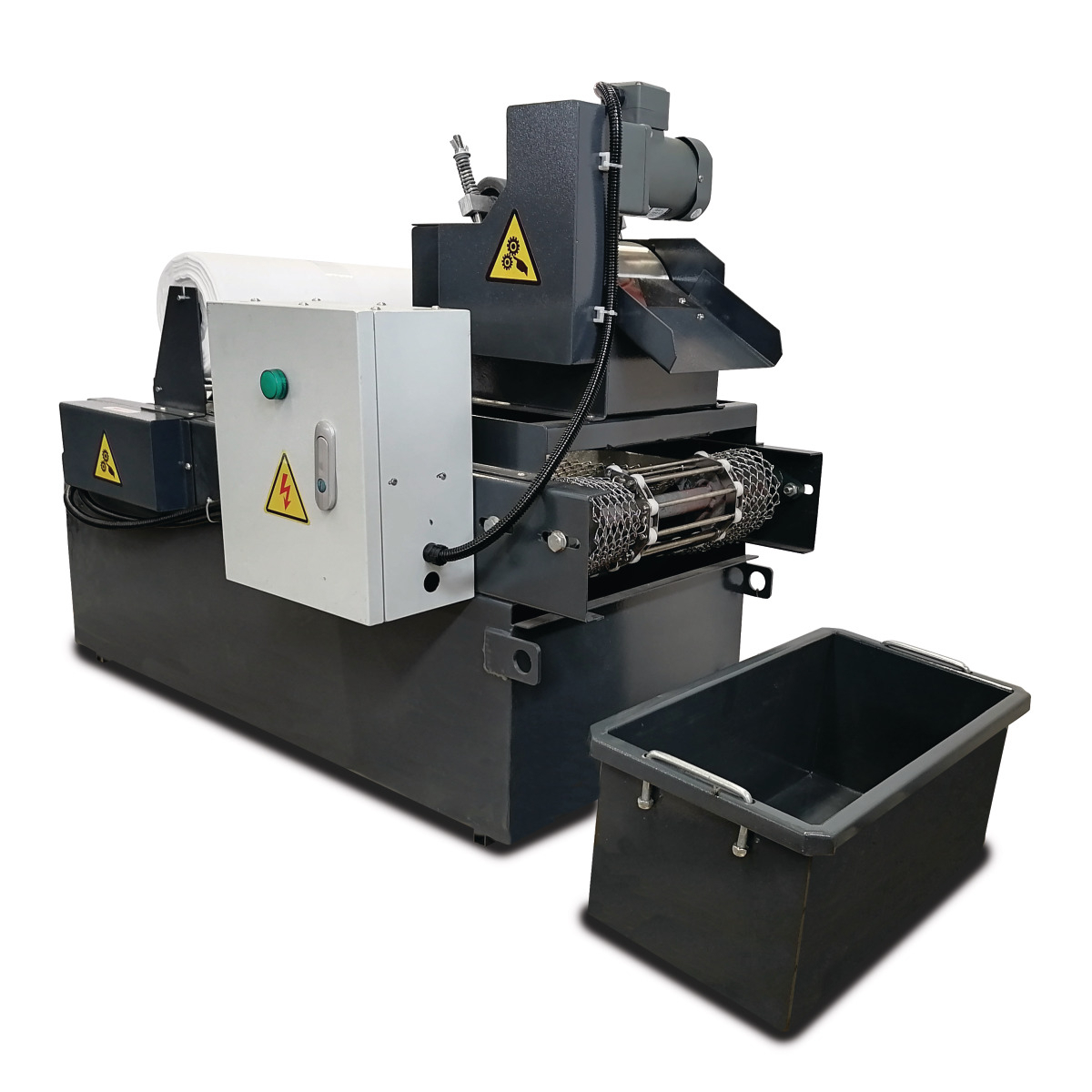

Magnetická filtračná jednotka OPTIMUM MPS1 je zariadenie na čistenie brúsnych, chladiacich a mazacích kvapalín používaných pri obrábaní kovov. Kombinuje magnetický separátor s papierovým pásovým filtrom, vďaka čomu dokáže oddeľovať kovové častice aj jemnejšie mechanické nečistoty. Je vhodná najmä pre brúsky a ďalšie obrábacie stroje využívajúce cirkulujúcu chladiacu kvapalinu.
Jednotka je vybavená nádržou s objemom 120 litrov a chladiacim čerpadlom s maximálnym prietokom 25 l/min. Dvojstupňový princíp filtrácie pomáha udržiavať kvapalinu čistejšiu, obmedzuje návrat nečistôt do pracovného priestoru a prispieva k lepším prevádzkovým podmienkam pri brúsení.
Magnetická a papierová filtrácia v jednom zariadení
Magnetický separátor zachytáva feromagnetické častice vznikajúce pri brúsení ocele a ďalších magnetických kovových materiálov. Tieto nečistoty sa tak môžu oddeliť ešte pred ďalšou filtráciou kvapaliny.
Papierový pásový filter následne zachytáva aj mechanické nečistoty, ktoré magnetický separátor nedokáže odstrániť. Pri použití emulzií na vodnej báze dosahuje jednotka jemnosť filtrácie 30–40 µm.
Kombinácia oboch spôsobov filtrácie je praktická najmä pri obrábaní, pri ktorom sa v chladiacej kvapaline hromadia kovové častice, brúsny kal a ďalšie drobné nečistoty.
Chladiaci systém s nádržou s objemom 120 litrov
Integrovaná nádrž poskytuje priestor na zásobu a cirkuláciu chladiacej kvapaliny. Čerpadlo s prietokom až 25 l/min umožňuje jej spätný transport do chladiaceho okruhu pripojeného stroja.
Samotná filtračná jednotka tak spája čistenie kvapaliny s jej cirkuláciou. Pri výbere pre konkrétny obrábací stroj je dôležité zohľadniť požadovaný prietok, spôsob pripojenia a priestorové možnosti pracoviska.
Papierový pásový filter
Filtračná časť používa papier so šírkou 400 mm. Posun filtračného materiálu zabezpečuje samostatný motor s výkonom 90 W. Filtračný papier je spotrebný materiál, ktorý je potrebné podľa znečistenia a prevádzkového zaťaženia priebežne dopĺňať.
Pre jednotku MPS1 je určený náhradný filtračný papier OPTIMUM s objednávacím číslom 3112001.
Hlavné výhody
- Kombinovaná filtrácia – magnetický separátor a papierový pásový filter v jednom zariadení.
- Nádrž s objemom 120 l – zásoba kvapaliny pre chladiaci okruh.
- Prietok čerpadla 25 l/min – na cirkuláciu chladiacej kvapaliny.
- Jemnosť filtrácie 30–40 µm pri použití emulzie na vodnej báze.
- Filtračný papier so šírkou 400 mm na zachytávanie mechanických nečistôt.
- Samostatný pohon posuvu filtra – motor s výkonom 90 W.
- Vhodné pre brúsne a chladiace kvapaliny používané pri obrábaní kovov.
- Ľahko dostupný náhradný filtračný materiál pre pravidelnú prevádzku.
Technické parametre
| Výrobca | OPTIMUM |
|---|---|
| Model | MPS1 |
| Typ filtrácie | Magnetická a papierová pásová |
| Objem nádrže | 120 l |
| Maximálny prietok čerpadla | 25 l/min |
| Šírka filtračného papiera | 400 mm |
| Jemnosť filtrácie – vodná emulzia | 30–40 µm |
| Priemer role filtračného materiálu | 200 mm |
| Výkon motora chladiaceho čerpadla | 120 W |
| Výkon motora posuvu filtra | 90 W |
| Rozmery zariadenia (D × Š × V) | 1 290 × 460 × 580 mm |
| Čistá hmotnosť | cca 110 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie príslušenstvo pre obrábacie stroje nájdete v ponuke značky OPTIMUM.
Často kladené otázky
Aké nečistoty jednotka odstraňuje?
Magnetický separátor zachytáva feromagnetické kovové častice, zatiaľ čo papierový filter zachytáva aj ďalšie mechanické nečistoty v kvapaline.
Aká je jemnosť filtrácie?
Pri použití emulzie na vodnej báze je jemnosť filtrácie 30–40 µm.
Aký je prietok čerpadla?
Maximálny prietok chladiaceho čerpadla je 25 litrov za minútu.
Aký náhradný filtračný papier jednotka používa?
Pre model OPTIMUM MPS1 je určený náhradný filtračný papier s objednávacím číslom 3112001 a šírkou 400 mm.
