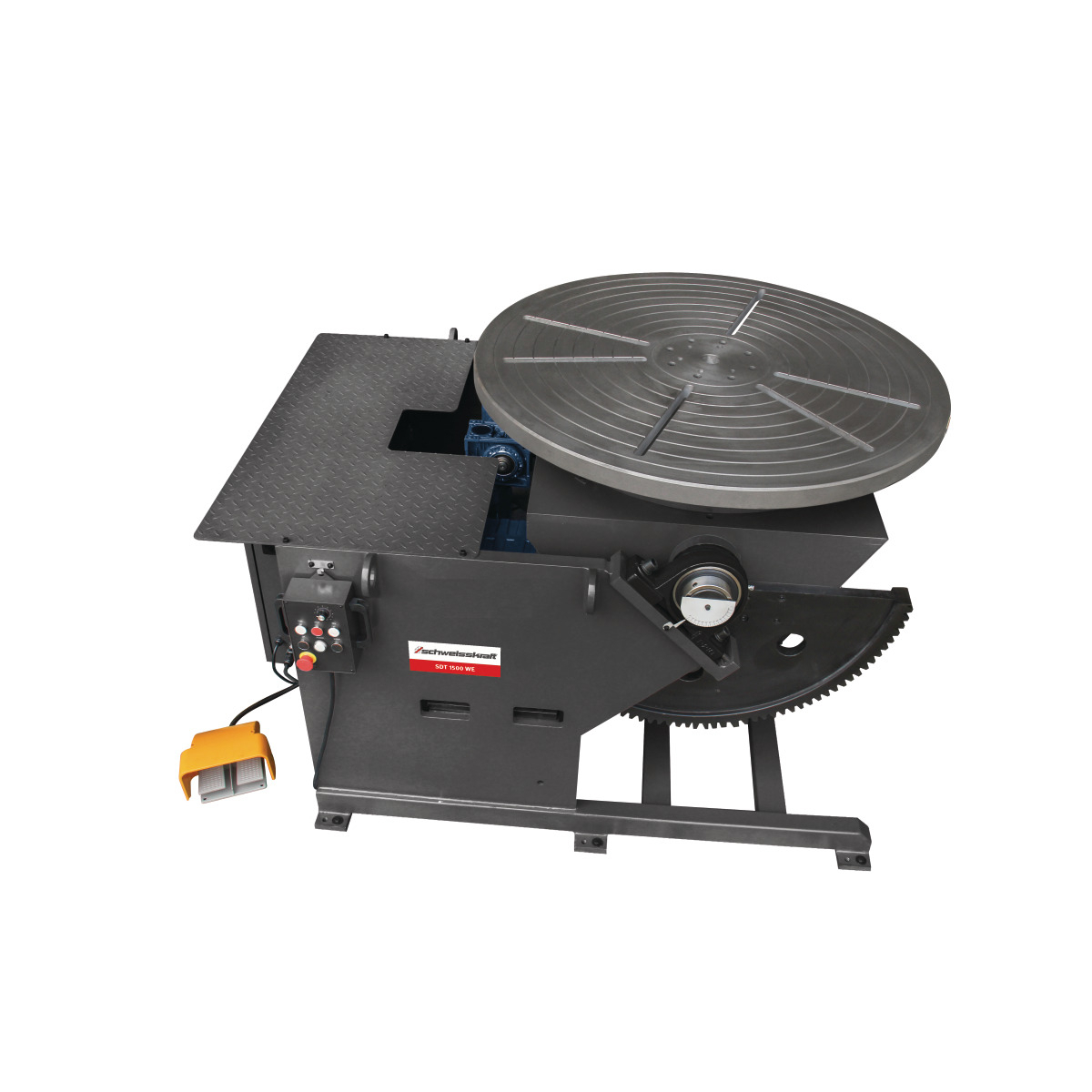

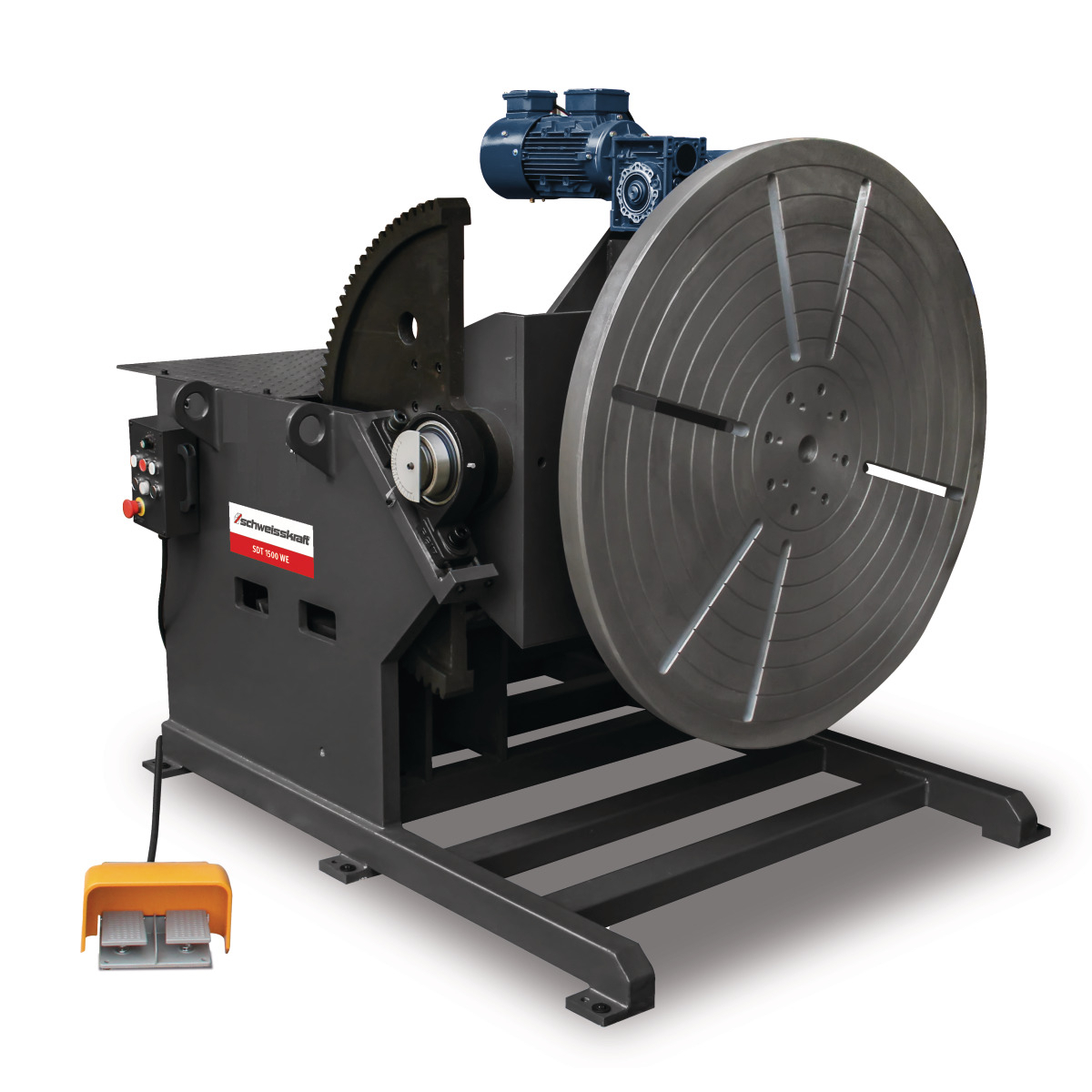

Otočný stôl SDT 1500 WE

Schweißkraft SDT 1500 WE je profesionálny elektricky poháňaný otočný a sklopný zvárací stôl určený na polohovanie ťažkých kovových obrobkov pri zváraní. Vďaka nosnosti 1 500 kg vo vodorovnej polohe, otočnému tanieru s priemerom 1 000 mm a plynulej regulácii otáčok umožňuje pohodlnejší prístup k zvarovým spojom bez neustáleho premiestňovania zváraného dielu.

Stôl je vhodný pre profesionálne zváračky, strojárske prevádzky a výrobné pracoviská, ktoré spracúvajú ťažšie zvárané diely, potrubné diely, príruby a kruhové konštrukcie. Elektrický pohon umožňuje otáčanie pracovného taniera v oboch smeroch, zatiaľ čo naklápanie v rozsahu 0° až 135° uľahčuje nastavenie vhodnej pracovnej polohy.

Model SDT 1500 WE disponuje robustnou konštrukciou, chránenou riadiacou elektronikou a nožným pedálom na spúšťanie a zastavovanie otáčania. Kombinácia týchto funkcií prispieva k lepšej kontrole nad polohou obrobku a umožňuje zváračovi sústrediť sa na vykonanie zvaru.

Elektrické otáčanie pre rovnomerné zváranie

Hlavnou výhodou otočného zváracieho stola Schweißkraft SDT 1500 WE je možnosť plynule otáčať upnutý obrobok počas zvárania. Otáčky je možné nastaviť v rozsahu 0,1 až 1,2 ot./min, čo umožňuje prispôsobiť rýchlosť otáčania konkrétnemu pracovnému postupu.

Stôl podporuje otáčanie doprava aj doľava. Smer otáčania je tak možné zvoliť podľa polohy zvarového spoja, spôsobu upnutia a pracovných požiadaviek. Táto možnosť je praktická najmä pri obvodovom zváraní valcovitých dielov, potrubných dielov a prírub.

Plynulý rotačný pohyb uľahčuje udržanie vhodnej polohy zvaru voči zváracej horáku. Obsluha nemusí počas práce opakovane ručne premiestňovať ťažký obrobok, čo prispieva k pohodlnejšej a plynulejšej výrobe.

Naklápanie pracovného taniera až do 135°

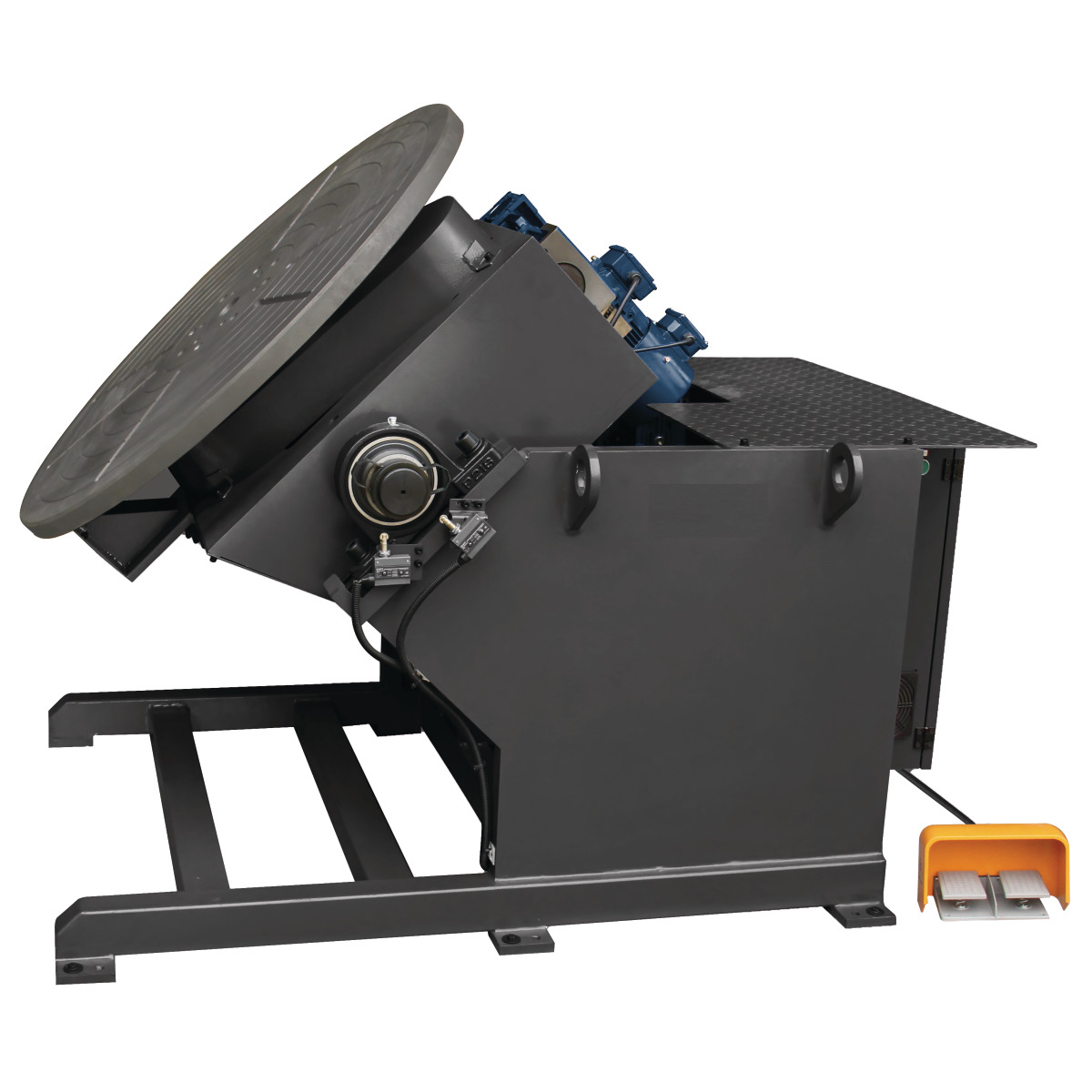

Pracovný tanier je možné naklápat v rozsahu od 0° do +135°. Vďaka tomu je možné prispôsobiť polohu zváraného dielu konkrétnemu typu zvaru a zabezpečiť lepší prístup k spájaným častiam konštrukcie.

Možnosť naklápania je užitočná napríklad pri zváraní prírub, kruhových rámov a ďalších konštrukčných prvkov, pri ktorých je vhodné meniť orientáciu obrobku voči pracovníkovi.

Nastavenie uhla sa vykonáva otočným ovládačom. Pri práci s ťažkými zváranými dielmi je dôležité zohľadniť odlišnú nosnosť pre jednotlivé pracovné polohy a správne rozloženie zaťaženia na otočnom tanieri.

Vysoká nosnosť pre priemyselné použitie

Schweißkraft SDT 1500 WE je konštruovaný na manipuláciu s ťažkými kovovými súčiastkami. V horizontálnej polohe dosahuje maximálnu nosnosť 1 500 kg, zatiaľ čo vo vertikálnej polohe je prípustné zaťaženie 1 000 kg.

Otočný tanier s priemerom 1 000 mm poskytuje priestor na upnutie rozmerných obrobkov. Robustná konštrukcia stola umožňuje využitie pri výrobe zváraných zostáv, obrábaní rúrok a kruhových profilov.

Pri výbere vhodného polohovadla je potrebné okrem celkovej hmotnosti obrobku zohľadniť aj polohu jeho ťažiska, vyloženie a spôsob upnutia. Maximálnu nosnosť totiž nemožno automaticky vzťahovať na ľubovoľne vyložené zaťaženie.

Jednoduché ovládanie a nožný pedál

Ovládanie rotačného pohybu je navrhnuté pre praktické použitie v zváracej prevádzke. Nožný pedál umožňuje spúšťať a zastavovať otáčanie bez nutnosti odkladať zvárací horák alebo prerušovať prácu kvôli ovládacím prvkom.

Plynulá regulácia otáčok pomáha prispôsobiť rýchlosť pracovného taniera rýchlosti zvárania. Obsluha tak môže nastavenie meniť podľa charakteru zváraného spoja a požadovaného pracovného postupu.

Riadiaca elektronika je chránená robustným uzavretým krytom, ktorý ju oddeľuje od okolitého dielenského prostredia.

Hlavné výhody otočného stola SDT 1500 WE

• Nosnosť 1 500 kg vo vodorovnej polohe – na polohovanie ťažkých zváraných dielov.
• Nosnosť 1 000 kg vo zvislej polohe – možnosť práce s nakloneným obrobkom.
• Otočný tanier Ø 1 000 mm – pracovná plocha pre rozmernejšie zvárané diely.
• Plynulá regulácia 0,1–1,2 ot./min – prispôsobenie rýchlosti otáčania.
• Pravotočivý a ľavotočivý chod – možnosť voľby smeru rotačného pohybu.
• Rozsah naklápania 0° až 135° – nastavenie vhodnej pracovnej polohy.
• Elektrický pohon 750 W – motorické otáčanie pracovného taniera.
• Nožný ovládací pedál – pohodlné spustenie a zastavenie otáčania.
• Chránená riadiaca elektronika – robustná uzavretá konštrukcia.

Využitie pri zváraní potrubí a kovových konštrukcií

Otočný zvárací stôl Schweißkraft SDT 1500 WE sa uplatňuje predovšetkým pri zváraní dielov, pri ktorých je výhodné zabezpečiť plynulý pohyb obrobku okolo osi otáčania.

Typickým použitím je zváranie potrubných dielov, prírub, valcových nádob, kruhových profilov a ďalších rotačne symetrických zvarov. Vďaka možnosti naklonenia je možné stôl využiť aj pri montáži a zváraní konštrukcií, ktoré vyžadujú zmenu pracovnej polohy.

Polohovanie obrobku môže obmedziť potrebu opakovanej manipulácie pomocou samostatných zdvíhacích zariadení počas zváračského procesu. Správne upevnenie zváraného dielu a dodržiavanie medzí zaťaženia sú pritom zásadné pre bezpečnú prevádzku.

Elektrické pripojenie a inštalácia

Stôl je vybavený elektromotorom s príkonom 750 W a vyžaduje trojfázové elektrické pripojenie 400 V / 50 Hz.

Vzhľadom na vysokú hmotnosť a rozmery stroja je pre jeho umiestnenie potrebné zabezpečiť zodpovedajúcu podlahu, vhodný manipulačný priestor a bezpečný prístup k ovládacím prvkom. Pri inštalácii je potrebné dodržiavať požiadavky výrobcu na inštaláciu a prevádzku stroja.
