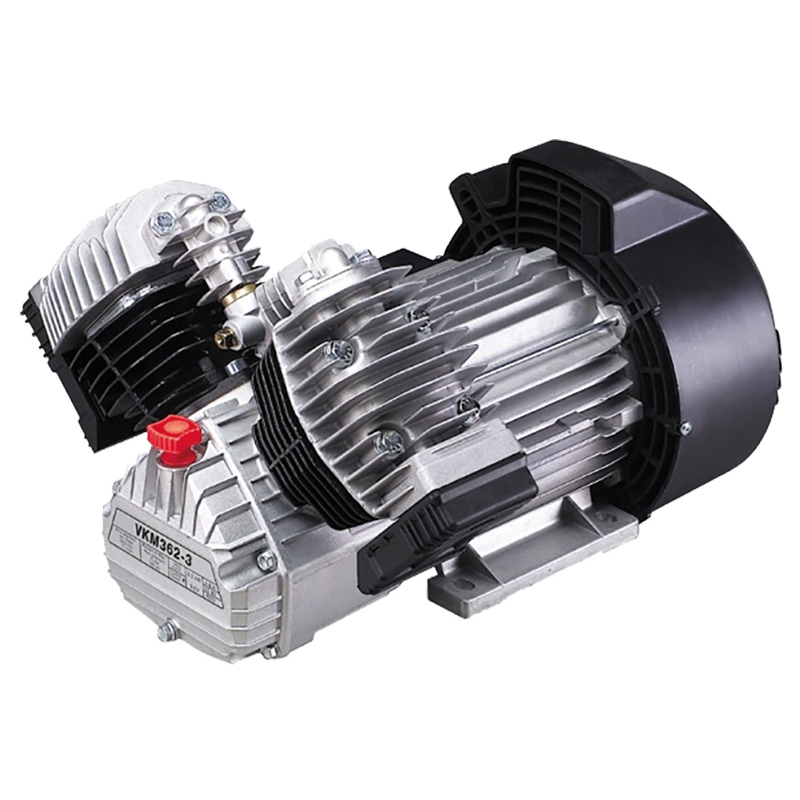

Kompresorový agregát VKM 362-3M

Zariadenie VKM 362-3M je dvojvalcová, olejom mazaná kompresorová jednotka s priamym koaxiálnym pohonom, určená pre zariadenia na výrobu stlačeného vzduchu. Motor s výkonom 2,2 kW pracuje pri otáčkach 1 420 ot./min a kompresor dosahuje maximálny tlak 10 bar.

Agregát ponúka sací výkon približne 310 l/min a plniaci výkon približne 209 l/min pri pracovnom tlaku 6 bar. Vďaka týmto údajom je možné pri výbere lepšie posúdiť, či jednotka zodpovedá požadovanej spotrebe vzduchu a zamýšľanej prevádzke.

Konštrukcia s dvoma valcami usporiadanými do tvaru V, priamym pohonom a olejovým mazaním je určená pre prevádzku, pri ktorej je dôležitý spoľahlivý prenos výkonu, chladenie a odolnosť mechanických súčastí. Agregát je vhodný predovšetkým na stavbu alebo opravu príslušnej kompresorovej zostavy.

Koaxiálny pohon bez remeňového prevodu

Základom kompresorovej jednotky Aircraft VKM 362-3M je koaxiálna konštrukcia, v ktorej sú kľukový a hnací hriadeľ priamo spojené. Motor tak prenáša pohyb na kompresný mechanizmus bez samostatného remeňového prevodu.

Toto riešenie obmedzuje počet prevodových súčastí, ktoré by bolo potrebné pravidelne kontrolovať a nastavovať. Odpadá napríklad napínanie alebo výmena hnacieho remeňa. Priamy prenos výkonu je zároveň výhodný pre kompaktné usporiadanie celej jednotky.

Dvojvalcová konštrukcia a chladenie

Kompresor využíva dva liatinové valce usporiadané do tvaru V. Liatina je vhodným materiálom pre mechanicky aj tepelne namáhané pracovné časti kompresora. Presne brúsené ventily z nehrdzavejúcej ocele sú navrhnuté na riadenie prúdenia vzduchu počas kompresného cyklu.

Súčasťou konštrukcie je aj efektívne vedenie chladiaceho vzduchu a dochladzovač stlačeného vzduchu. Odvod tepla je dôležitý najmä pri opakovanom plnení vzduchového zásobníka, keď sa počas stláčania zvyšuje teplota agregátu.

Jednotka je vybavená kvalitnými ložiskami ojníc a ochranou proti preťaženiu. Olejové mazanie pomáha zabezpečiť prevádzku pracovného mechanizmu; pri používaní je nutné dodržiavať predpísanú kontrolu hladiny oleja a servisné intervaly.

Sací a plniaci výkon v praxi

Pri výbere kompresorovej jednotky je dôležité rozlišovať medzi množstvom nasávaného a skutočne dodávaného vzduchu. Aircraft VKM 362-3M nasáva približne 310 litrov vzduchu za minútu, zatiaľ čo plniaci výkon pri pracovnom tlaku 6 barov dosahuje približne 209 l/min.

Pre správne dimenzovanie sústavy je výkonnosť pri danom tlaku podstatnejšia ako samotný sací výkon. Napríklad pri napájaní pneumatického náradia je potrebné porovnať požadovanú spotrebu s využiteľným množstvom stlačeného vzduchu a počítať aj s rezervou na tlakové straty.

Maximálny prevádzkový tlak 10 bar určuje tlakový rozsah kompresorovej jednotky. To automaticky neznamená, že pri tejto maximálnej hodnote dosahuje agregát rovnaký plniaci výkon ako pri 6 bar.

Hlavné výhody agregátu Aircraft VKM 362-3M

• Výkon motora 2,2 kW – pohon dvojvalcového kompresného mechanizmu.
• Sací výkon 310 l/min – kapacita nasávania vzduchu do kompresorovej jednotky.
• Plniaci výkon 209 l/min pri 6 bar – užitočný údaj pre dimenzovanie zostavy a porovnanie so spotrebou zariadenia.
• Maximálny tlak 10 bar – pre príslušné tlakové aplikácie.
• Priamy koaxiálny pohon – bez samostatného remeňového prevodu.
• Liatinové valce v tvare V – odolná konštrukcia kompresného mechanizmu.
• Nerezové ventily a dochladzovač – dôležité prvky pre prúdenie a chladenie stlačeného vzduchu.
• Ochrana proti preťaženiu – ochranný prvok hnacej jednotky.

Použitie a začlenenie do kompresorovej sústavy

Aircraft VKM 362-3M je samostatný kompresorový agregát, nie hotová kompresorová stanica. Na vytvorenie funkčného systému stlačeného vzduchu je potrebné vhodné riešenie tlakovej nádoby, riadenia prevádzky, zabezpečenia, pripojovacích prvkov a ďalších častí podľa požadovanej aplikácie.

Pri výmene pôvodného agregátu je dôležité posúdiť mechanické upevnenie, rozmery, elektrické pripojenie a požadované prevádzkové parametre. Zhodný výkon motora alebo maximálny tlak samy o sebe nezaručujú zameniteľnosť s inou jednotkou.

Motor je určený pre jednofázové napájanie 230 V / 50 Hz. Výrobca uvádza pre kompresor menovitý režim motora S1. Celkovú vhodnosť súpravy a jej prevádzkové podmienky však určuje aj konštrukcia nadväzujúcich častí, chladenie a požadovaný odber vzduchu.
