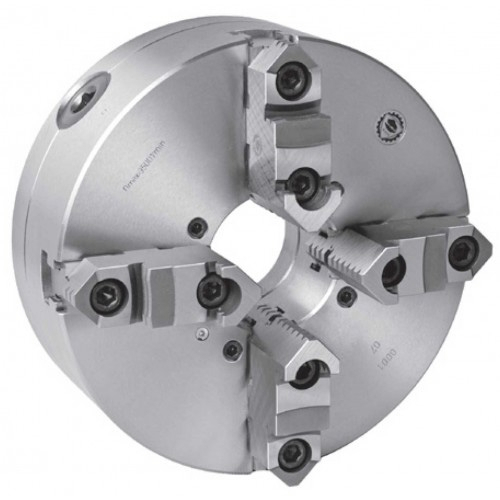

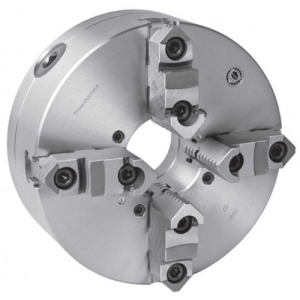

Štvorkliešťové sústružnícke upínadlo BISON Ø 125 mm je presný upínací prvok určený na bezpečné a pevné upnutie obrobkov pri sústružení. Kvalitné liatinové telo, štyri tvrdé jednodielne čeľuste a vyhotovenie podľa normy DIN 6350 umožňujú použitie v profesionálnych kovospracovateľských dielňach, nástrojárňach aj pri presnom obrábaní kovových súčiastok.
Upínací nástavec je vybavený čeľusťami pre vnútorné aj vonkajšie upínanie, čo rozširuje možnosti upevňovania obrobkov rôznych tvarov a rozmerov. Štvorkliešťové usporiadanie je vhodné najmä pre prácu so súčiastkami, ktoré vyžadujú stabilné upnutie pri sústružníckych operáciách. Kompaktný priemer 125 mm umožňuje použitie na príslušných sústruhoch s vhodným pripojením.
Významnou výhodou skľučidla BISON je zaručená presnosť 0,03 mm, ktorá prispieva k presnému vystredeniu upínaného obrobku. Model je vyhotovený vo variante A2-3 a jeho konštrukcia je určená na spoľahlivý prenos upínacej sily pri obrábaní.
Liatinové telo pre stabilné upnutie obrobkov
Telo upínacieho nástavca je vyrobené z liatiny, ktorá zabezpečuje potrebnú tuhosť a rozmerovú stabilitu upínacieho mechanizmu. Pevná konštrukcia pomáha udržať obrobok v správnej polohe počas obrábania a prispieva k rovnomernému prenosu zaťaženia do upínacieho systému.
Štvorkliešťové vyhotovenie poskytuje štyri kontaktné body pre upnutie obrobku. Vďaka tomu je praktické napríklad pri sústružení hranolových dielov a ďalších obrobkov, ktorých tvar vyhovuje danému spôsobu upnutia.
Pre profesionálne sústružnícke práce je dôležitá nielen pevnosť telesa, ale aj presnosť upínacieho mechanizmu. Upínací nástavec BISON Ø 125 mm je konštruovaný s dôrazom na presné vedenie čeľustí a opakovateľnosť upínania.
Tvrdé jednodielne čeľuste pre vnútorné a vonkajšie upínanie
Upínací nástavec je vybavený štyrmi tvrdými jednodielnymi čeľusťami, ktoré umožňujú upínanie obrobkov z vonkajšej aj vnútornej strany. Toto riešenie poskytuje širšie možnosti použitia pri obrábaní plných súčiastok aj dielov s vnútorným otvorom.
Jednodielne vyhotovenie čeľustí vytvára pevný kontaktný celok na prenos upínacej sily. Správny výber spôsobu upnutia je dôležitý najmä pri obrábaní dielov s rôznymi priemermi alebo pri požiadavke na presné nastavenie obrobku voči osi vretena.
Súčasťou dodávky je aj kľúč na upínací mechanizmus, ktorý slúži na ovládanie upínacieho mechanizmu pri vkladaní a uvoľňovaní obrobkov.
Presnosť upnutia a využitie pri sústružení
Pre upínací nástavec BISON Ø 125 mm je uvedená garantovaná kruhová odchýlka 0,03 mm. Tento parameter má význam pri obrábaní, kde sa vyžaduje presná súosovosť upnutého dielu a minimalizácia odchýlky pri otáčaní.
Konečná presnosť obrábania závisí aj od stavu vretena, správneho upevnenia skľučidla, čistoty dosadacích plôch, geometrie obrobku a kvality jeho upnutia.
Sklíčidlo je možné použiť pri bežnom sústružení, obrábaní čelných plôch, príprave valcovitých dielov a ďalších operáciách, pri ktorých je potrebné pevné a presné upnutie obrobku.
Hlavné výhody upínacieho puzdra BISON Ø 125 mm
- Štvorčelustové vyhotovenie – štyri upínacie čeľuste pre stabilné upnutie obrobkov.
- Liatinové telo – tuhá konštrukcia pre použitie na sústruhoch.
- Priemer 125 mm – kompaktná veľkosť pre príslušné sústruhy.
- Tvrdé jednodielne čeľuste – pevné upnutie pri obrábaní kovov.
- Vnútorné aj vonkajšie upnutie – možnosť upnutia rôznych typov obrobkov.
- Zaručená presnosť 0,03 mm – presné upevnenie obrobku pri sústružení.
- Vyhotovenie podľa DIN 6350, A2-3 – definované konštrukčné a pripojovacie vyhotovenie.
- Upínací kľúč v dodávke – príslušenstvo na ovládanie skľučovadla.
Obsah dodávky
- Štvorčelusťové liatinové upínacie skľučidlo BISON Ø 125 mm.
- Štyri tvrdené jednodielne upínacie čeľuste.
- Kľúč na upínacie puzdro.
Technické parametre
| Výrobca | BISON |
|---|---|
| Typ upínacieho zariadenia | Štvorčelusťové sústružnícke |
| Priemer upínacieho puzdra | 125 mm |
| Materiál tela | Liatina |
| Počet čeľustí | 4 |
| Vyhotovenie čeľustí | Tvrdé, jednodielne |
| Spôsob upnutia | Vnútorné a vonkajšie |
| Zaručená presnosť hádzania | 0,03 mm |
| Norma | DIN 6350 |
| Vyhotovenie pripojenia | A2-3 |
Montáž a kompatibilita so sústruhom
Upínací nástavec BISON Ø 125 mm je určený na montáž na sústruh s príslušným upínacím rozhraním. Vyhotovenie A2-3 je dôležitým údajom pri posudzovaní vhodnosti pripojenia k vretenu konkrétneho stroja.
Pred montážou je potrebné skontrolovať zhodu pripojovacích rozmerov, dosadacích plôch a upevňovacích prvkov. Správne nastavenie upínacieho skľučidla má zásadný vplyv na házivosť, presnosť obrábania a bezpečnosť prevádzky.
Pri pravidelnom používaní je vhodné udržiavať upínacie čeľuste a dosadacie plochy čisté, odstraňovať kovové triesky a vykonávať údržbu upínacieho mechanizmu podľa pokynov výrobcu.
Ďalšie typy a priemery upínacieho príslušenstva nájdete v kategórii upínacie skľučovadlá a upínacie tŕne.
Často kladené otázky
Na aké obrábacie práce je vhodné štvorčelusťové skľučidlo?
Sklíčidlo slúži na upínanie obrobkov pri sústružení. Štyri čeľuste umožňujú stabilné upevnenie vhodne tvarovaných dielov, najmä pri obrábaní kovových obrobkov.
Umožňuje skľučidlo vnútorné aj vonkajšie upnutie?
Áno. Model BISON Ø 125 mm je vybavený tvrdými jednodielnymi čeľusťami pre vonkajšie aj vnútorné upnutie.
Aká je presnosť upínacieho sklíčidla?
Výrobca uvádza garantovanú presnosť 0,03 mm. Konečná presnosť upnutia závisí aj od montáže upínacieho nástavca, stavu vretena a vlastností obrobku.
Je súčasťou dodávky kľúč na upínací mechanizmus?
Áno, súčasťou dodávky je kľúč na ovládanie upínacieho mechanizmu.
