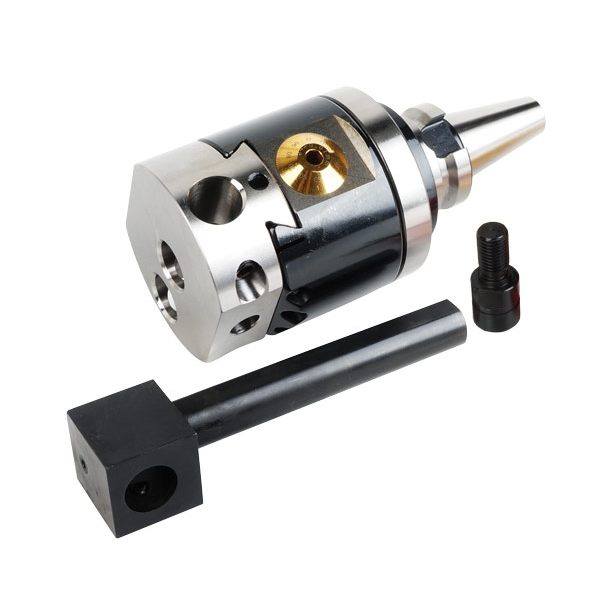

Presná vyvrtávacia hlava ISO30 (Ø 8 - 280 mm)

Presná vyvrtávacia hlava OPTIMUM ISO30 je profesionálne obrábacie príslušenstvo pre frézky a vyvrtávacie stroje, určené na presné vyvrtávanie, rozširovanie a dokončovanie otvorov v kovových obrobkoch. Vďaka pracovnému rozsahu Ø 8–280 mm umožňuje obrábať otvory rôznych priemerov bez nutnosti používať pre každý rozmer samostatný vŕtací nástroj. Je vhodná najmä pre nástrojárne, strojárske dielne, údržbu a presnú kusovú výrobu.

Hlava je vybavená upínacím kužeľom ISO30 a je určená na použitie v horizontálnej aj vertikálnej pracovnej polohe. Umožňuje nastavenie polohy vyvŕtavacieho nástroja vo vzťahu k osi otáčania, a tým prispôsobenie výsledného priemeru otvoru. Toto riešenie oceníte pri výrobe presných otvorov, dokončovaní predvŕtaných otvorov alebo pri opravách strojových súčiastok.

Súčasťou dodávky je sada 8 vyvŕtavacích tyčí, potrebné kľúče a praktický plastový kufrík. Jednotlivé nástroje ponúkajú možnosti pre rôzne veľkosti a hĺbky obrábaných otvorov. Výmenné reznú doštičky nie sú súčasťou balenia a objednávajú sa samostatne podľa obrábaného materiálu a konkrétneho vyvŕtavacieho nástroja.

Presné vyvŕtavanie otvorov v širokom rozsahu priemerov

Vyvŕtavacia hlava OPTIMUM ISO30 je určená predovšetkým na obrábanie už pripravených otvorov, ich rozširovanie a dokončovanie na požadovaný rozmer. Na rozdiel od bežného vŕtania umožňuje nastaviť polohu rezných nástrojov a tým upraviť výsledný priemer obrábaného otvoru.

Pracovný rozsah 8 až 280 mm poskytuje široké možnosti využitia pri obrábaní dielov rôznych veľkostí. Pomocou vhodne zvolenej vyvŕtavacej tyče je možné upravovať menšie presné otvory aj väčšie vnútorné priemery, napríklad v telách ložísk, prírubách, strojných prípravkoch alebo konštrukčných dieloch.

Pri obrábaní sa nástroj pohybuje po kruhovej dráhe okolo osi vretena. Nastavením jeho radiálnej polohy je možné prispôsobiť priemer obrábania podľa konkrétnych požiadaviek. Tento spôsob je vhodný najmä pre operácie, pri ktorých je dôležité dodržanie rozmerov, súosovosti a kvalitného povrchu otvoru.

Na výslednú presnosť má vplyv aj tuhosť stroja, správne upnutie obrobku, geometria rezných nástrojov a nastavené rezné podmienky. Pri práci s väčšími priemermi je potrebné zohľadniť dostupný výkon a stabilitu použitej frézky.

Upínací kužeľ ISO30 pre frézovacie a vyvŕtavacie stroje

Vyvŕtavacia hlava využíva upínanie ISO30, ktoré umožňuje jej použitie na príslušných frézkach a obrábacích strojoch. Kónické spojenie slúži na presné upevnenie nástroja vo vretene a prenos krútiaceho momentu počas obrábania.

Pre správnu funkciu je dôležité, aby vyhotovenie kužeľa a spôsob jeho upevnenia zodpovedali konkrétnemu stroju. Pri výbere sa preto posudzuje nielen označenie ISO30, ale aj konštrukcia upínania vo vretene a potrebné upevňovacie prvky.

Hlava je vhodná pre horizontálne aj vertikálne obrábanie, čo rozširuje možnosti jej použitia na rôznych typoch strojov. Možno ju používať pri vŕtaní otvorov do obrobkov upnutých na pracovnom stole, ako aj pri operáciách vyžadujúcich horizontálnu orientáciu vretena.

Nastaviteľné vŕtanie pre nástrojárne a presnú výrobu

Hlavnou výhodou presnej vyvŕtavacej hlavy je možnosť zmeny priemeru obrábania prostredníctvom nastavenia vyvŕtavacieho nástroja. Obsluha tak môže jeden upínací systém využiť pre rad rôznych priemerov a prispôsobiť ho konkrétnej výrobnej operácii.

Táto vlastnosť je praktická najmä pri kusovej a malosériovej výrobe, kde sa často menia rozmery obrábaných otvorov. Využitie nájde aj pri údržbe a opravách, napríklad pri úpravách otvorov pre ložiská, puzdrá alebo ďalšie strojné súčiastky.

Vyvŕtavacia hlava umožňuje vykonávať dokončovacie operácie po predchádzajúcom vŕtaní alebo hrubovacom obrábaní. Výberom vhodného nástroja a zodpovedajúceho odoberania materiálu je možné postupne dosiahnuť požadovaný rozmer otvoru.

Pracovný postup je možné prispôsobiť obrábanému materiálu aj požiadavkám na povrch. Pre dosiahnutie dobrého výsledku je dôležitý správny výber rezných doštičiek, rezných rýchlostí, posuvu a dĺžky vyloženia nástroja.

Sada ôsmich vyvŕtavacích tyčí pre rôzne pracovné operácie

Súčasťou sady OPTIMUM ISO30 je 8 vyvŕtavacích tyčí, ktoré umožňujú zostaviť konfiguráciu nástroja pre rôzne priemery a pracovné podmienky. Jednotlivé tyče sa líšia svojím vyhotovením a rozmermi, aby bolo možné vybrať vhodný nástroj podľa konkrétnej operácie obrábania.

Použitie vhodnej vyvŕtavacej tyče je dôležité nielen z hľadiska dosiahnuteľného priemeru, ale aj kvôli tuhosti celej súpravy nástrojov. Pri vŕtaní hlbších otvorov je vhodné obmedziť zbytočne veľký výsuv nástroja, ktorý môže zvyšovať vibrácie a negatívne ovplyvňovať kvalitu obrábaného povrchu.

Vŕtacie tyče využívajú vymeniteľné reznú čepele. Vďaka možnosti výmeny rezných doštičiek je možné nástroje prispôsobiť rôznym obrábaným materiálom a požadovaným pracovným podmienkam.

Rezné doštičky nie sú súčasťou dodávky. Pre prevádzku je preto potrebné doplniť vhodné doštičky zodpovedajúce konkrétnym vyvŕtavacím tyčiam.

Praktický plastový kufr na uloženie príslušenstva

Celá sada sa dodáva v plastovom kufri, ktorý slúži na prehľadné uloženie vyvŕtavacej hlavy, jednotlivých tyčí a montážnych kľúčov. Umožňuje uchovávať potrebné príslušenstvo pohromade a chrániť ho pred bežným mechanickým poškodením pri skladovaní alebo prenášaní.

Samostatne uložené nástroje sa pri manipulácii menej dotýkajú svojimi pracovnými časťami a obsluha má lepší prehľad o dostupnom vybavení. To je výhodné najmä v dielňach, kde sa striedajú rôzne pracovné operácie a súprava nástrojov sa pravidelne prekonfiguruje.

Hlavné výhody vyvrtávacej hlavy OPTIMUM ISO30

• Pracovný rozsah Ø 8–280 mm – možnosť presného obrábania otvorov rôznych priemerov.
• Upínací kužeľ ISO30 – použitie na frézovacích a vyvrtávacích strojoch s príslušným upínaním.
• Horizontálne aj vertikálne použitie – širšie možnosti pri obrábaní rôzne orientovaných dielov.
• Nastaviteľný priemer vŕtania – prispôsobenie nástroja požadovanému rozmeru otvoru.
• 8 vyvrtávacích tyčí – sada nástrojov pre rôzne pracovné rozsahy a operácie.
• Vymeniteľné reznice – možnosť výberu rezného materiálu podľa obrábaného dielu.
• Montážne kľúče v dodávke – vybavenie na nastavenie a výmenu nástrojov.
• Plastový kufr – prehľadné skladovanie a jednoduchšie prenášanie celej sady.
• Využitie v profesionálnych dielňach – vhodné pre nástrojárne, údržbu a presné strojárske obrábanie.

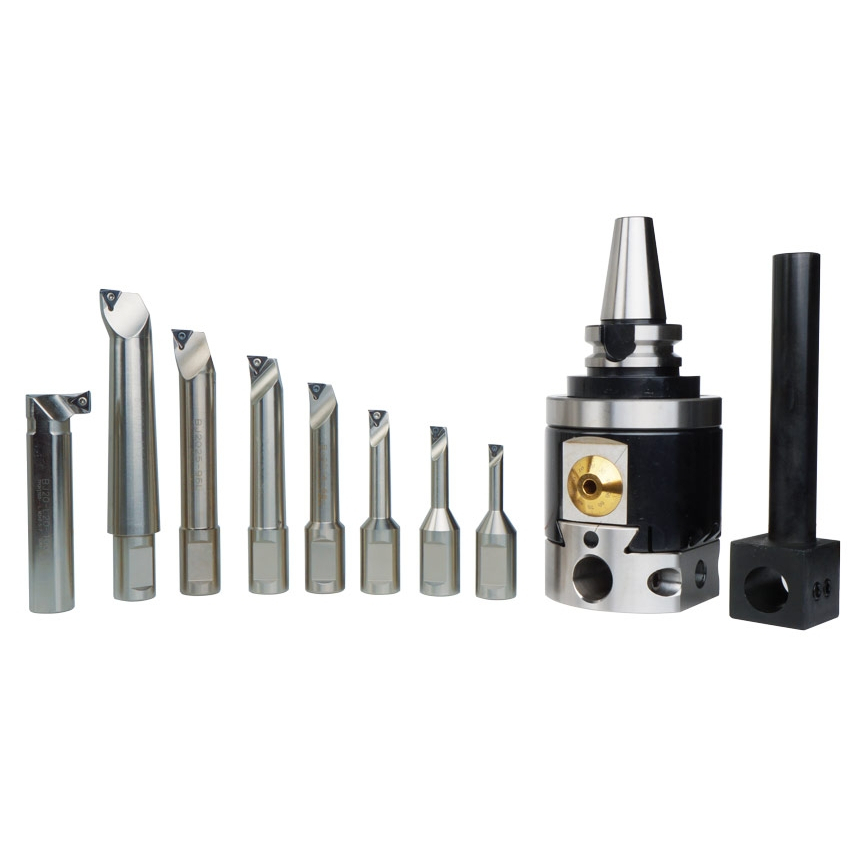

Obsah dodávky

Presná vyvrtávacia hlava OPTIMUM ISO30 sa dodáva ako sada s vyvrtávacími nástrojmi, montážnymi kľúčmi a plastovým kufríkom.

• Presná vyvŕtavacia hlava s upínaním ISO30
• Vŕtacia tyč BJ2008-32L
• Vŕtacia tyč BJ2010-40L
• Vŕtacia tyč BJ2014-53L
• Vŕtacia tyč BJ2016-68L
• Vŕtacia tyč BJ2020-83L
• Vŕtacia tyč BJ2025-96L
• Vŕtacia tyč BJ2030-115L
• Vŕtacia tyč BJ20-L20-100L
• Montážne a nastavovacie kľúče
• Plastový kufr

Upozornenie: Rezné doštičky nie sú súčasťou dodávky a je potrebné ich zakúpiť samostatne. Pri ich výbere je potrebné zohľadniť vyhotovenie vyvŕtavacej tyče a materiál obrábaného obrobku.

Použitie a odporúčania pre obrábanie

Presná vyvŕtavacia hlava OPTIMUM ISO30 je vhodná pre frézovacie a vyvŕtavacie stroje s príslušným upínacím kužeľom. Používa sa pri obrábaní otvorov v kovových súčiastkach, kde je potrebné nastaviť priemer a presne dokončiť vnútornú plochu.

Pred začatím obrábania je dôležité vybrať vhodnú vyvŕtavaciu tyč a reznú doštičku. Pracovné parametre sa nastavujú s ohľadom na materiál, veľkosť otvoru, hĺbku obrábania a možnosti použitého stroja.

Na dosiahnutie dobrého výsledku je nevyhnutné stabilné upnutie obrobku, správne nastavenie nástroja a obmedzenie nadmerného vyloženia vyvŕtavacej tyče. Pri obrábaní väčších priemerov je potrebné primerane prispôsobiť otáčky a posuv.

Ďalšie varianty nájdete v kategórii presných vyvŕtavacích hláv OPTIMUM. Pozrite si tiež ďalšie výrobky značky OPTIMUM. Pri výbere vhodného stroja, upínacieho kužeľa a obrábacieho príslušenstva vám pomôže článok Ako vybrať frézu na kov.
