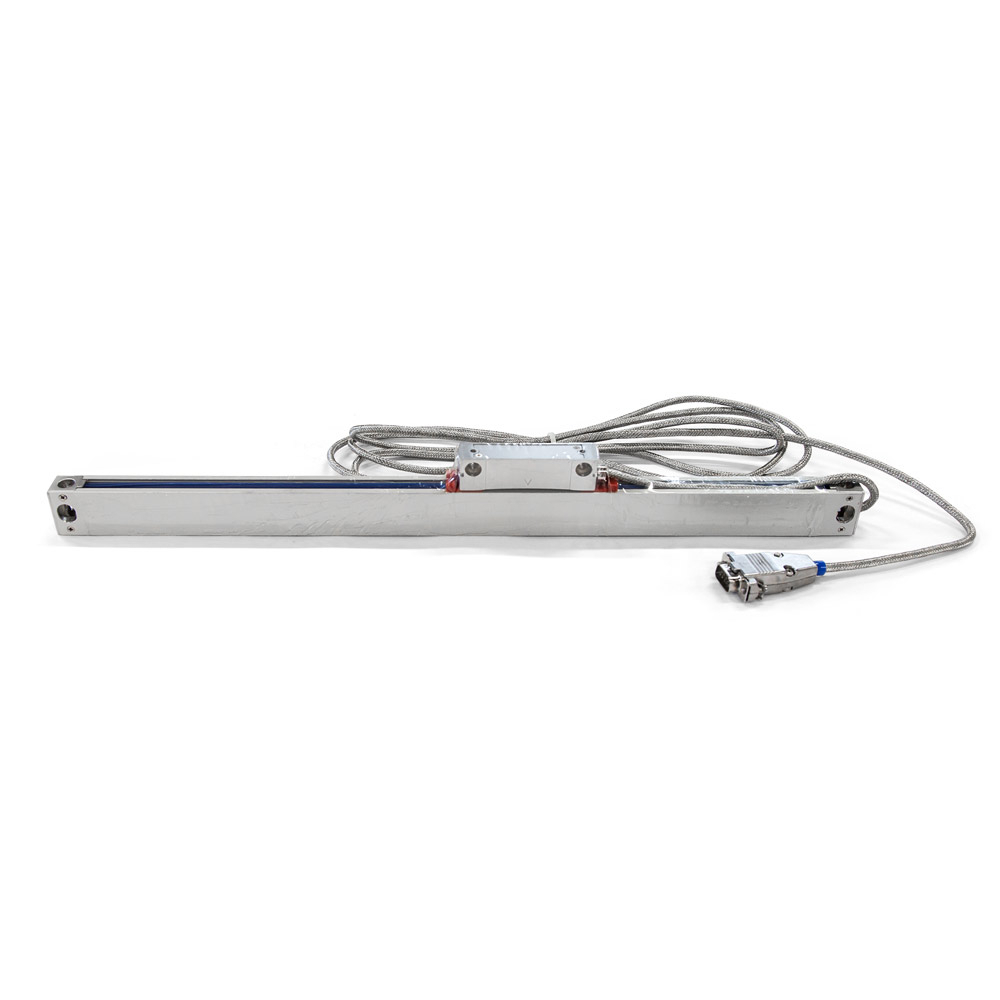

Meracie lišta OPTIMUM ML 3000 mm je lineárny snímač polohy určený na digitálne meranie obrábacích strojov. Využíva uzavretý merací systém so sklenenou mierkou, ktorý umožňuje sledovať posun pohyblivých častí stroja a prenášať informácie do kompatibilnej digitálnej meracej jednotky. Je vhodná na vybavenie a modernizáciu sústruhov, fréz a ďalších obrábacích zariadení, pri ktorých je dôležitá presná kontrola polohy pracovných osí.
Meracie lišta s menovitou dĺžkou 3 000 mm využíva snímač vedený na miniatúrnych guľôčkových ložiskách. Snímač je prostredníctvom spojky prepojený s montážnou nohou, čo umožňuje prenášať lineárny pohyb časti stroja na merací mechanizmus. Uzavretá konštrukcia s gumovým tesnením chráni vnútorný merací systém pred prachom, kovovými šponami a striekajúcou vodou.
Na pripojenie k meracej jednotke je lišta vybavená 3 m spojovacím káblom, ktorý je chránený ohybnou kovovou hadicou. Konštrukcia je prispôsobená na použitie v strojárskych dielňach a obrábacích prevádzkach. Lišta sa dodáva bez montáže.
Presné digitálne meranie obrábacích strojov
Meracie lišta OPTIMUM ML 3000 mm slúži na snímanie lineárneho posuvu strojových častí. V spojení s príslušnou digitálnou zobrazovacou jednotkou umožňuje obsluhe sledovať polohu osi a presnejšie nastavovať pracovné polohy pri obrábaní.
Digitálne meranie je praktické najmä pri opakovanom nastavovaní rozmerov, kontrole posuvu a pri práci, pri ktorej je dôležitá presná poloha nástroja alebo obrobku. Na rozdiel od odčítavania iba z mechanických stupníc poskytuje prehľadné zobrazenie polohy na displeji pripojenej meracej jednotky.
Model ML 3000 mm je určený predovšetkým pre stroje s dlhšími pracovnými posuvmi. Pri výbere je potrebné zohľadniť nielen požadovanú dĺžku merania, ale aj dostupný montážny priestor a kompatibilitu s použitým digitálnym meracím systémom.
Uzavretý merací systém so skleneným pravítkom
Základom lišty je sklenené meracie pravítko uložené v uzavretej konštrukcii. Toto vyhotovenie obmedzuje vplyv okolitého prostredia na vnútorný snímač a umožňuje použitie pri bežnej prevádzke obrábacích strojov.
Snímač je vedený pomocou miniatúrnych guľôčkových ložísk, ktoré zabezpečujú jeho plynulý pohyb pozdĺž meracieho prvku. Prepojenie snímača s montážnou nohou prostredníctvom spojky umožňuje prenášať pohyb príslušnej časti stroja na snímač.
Dôležitou súčasťou konštrukcie je gumové tesnenie, ktoré chráni merací mechanizmus pred vniknutím prachu, triesok a odstrekovanej vody. Táto ochrana má praktický význam najmä pri frézovaní, sústružení a ďalších obrábacích operáciách, pri ktorých vznikajú nečistoty a používajú sa procesné kvapaliny.
Chránený pripojovací kábel s dĺžkou 3 m
Meracie lišta OPTIMUM ML 3000 mm je vybavená pripojovacím káblom s dĺžkou 3 m. Kábel je chránený ohybnou kovovou hadicou, ktorá pomáha znižovať riziko mechanického poškodenia pri vedení kabeláže v priestore obrábacieho stroja.
Ohybné vyhotovenie ochrany umožňuje prispôsobiť vedenie kábla konkrétnemu usporiadaniu stroja. Pri inštalácii je dôležité ponechať dostatočný priestor pre bezpečný pohyb osí a zabezpečiť, aby kábel neprišiel do kontaktu s pohyblivými časťami alebo ostrými hranami.
Hlavné výhody meracej lišty OPTIMUM ML 3000 mm
- Menovitá dĺžka 3 000 mm – vhodná pre meracie systémy s dlhým pracovným posuvom.
- Sklenené meracie pravítko – presný merací prvok na sledovanie lineárneho pohybu.
- Uzatvorená konštrukcia – obmedzuje prístup nečistôt k vnútornému mechanizmu.
- Miniatúrne guľôčkové ložiská – zabezpečujú plynulé vedenie snímača.
- Gumené tesnenie – chráni pred prachom, trieskami a striekajúcou vodou.
- 3 m pripojovací kábel – umožňuje pripojenie k príslušnému digitálnemu meradlu.
- Ohybná kovová ochranná hadica – poskytuje káblu dodatočnú mechanickú ochranu.
- Využitie pri modernizácii strojov – umožňuje doplniť digitálne snímanie polohy do vhodného obrábacieho zariadenia.
Technické parametre
| Výrobca | OPTIMUM |
|---|---|
| Model | ML 3000 mm |
| Typ zariadenia | Lineárna meracie lišta |
| Menovitá dĺžka meracej lišty | 3 000 mm |
| Merací prvok | Sklenené pravítko |
| Vyhotovenie meracieho systému | Uzavretý systém |
| Vedenie snímača | Miniatúrne guľôčkové ložiská |
| Pripojenie snímača | Spojka s montážnou pätkou |
| Ochrana meracieho mechanizmu | Gumové tesnenie |
| Dĺžka pripojovacieho kábla | 3 m |
| Ochrana pripojovacieho kábla | Ohybná kovová hadica |
| Montáž | Nie je súčasťou balenia |
Použitie a kompatibilita
Meracie lišta ML 3000 mm slúži ako súčasť digitálneho meracieho systému. Samotná lišta sníma lineárny pohyb, zatiaľ čo zobrazenie nameranej polohy zabezpečuje pripojená meracie jednotka.
Tento model sa ponúka ako príslušenstvo k digitálnym meracím systémom OPTIMUM, napríklad k jednotke DPA 2000. Pri výbere pre existujúce zariadenie je potrebné zohľadniť kompatibilitu snímača, spôsob pripojenia a montážne možnosti konkrétneho stroja.
Ďalšie produkty na kontrolu rozmerov a polohy nájdete v kategórii meracie prístroje. Môžete si tiež prezrieť sortiment značky OPTIMUM. Pri výbere vhodného meracieho systému vám pomôže aj poradenský článok Ako vybrať merací prístroj.
Často kladené otázky
Na čo slúži meracie lišta OPTIMUM ML 3000 mm?
Meracie lišta slúži na snímanie lineárneho posunu pohyblivých častí obrábacieho stroja. V spojení s kompatibilnou digitálnou meracou jednotkou umožňuje sledovať aktuálnu polohu príslušnej osi.
Je možné meracie lištu použiť na sústruhu alebo fréze?
Áno, meracie lišty tohto typu sa používajú pri digitálnom meraní sústruhov, fréz a ďalších obrábacích zariadení. Pre konkrétnu inštaláciu je rozhodujúci montážny priestor, dĺžka pracovného posuvu a kompatibilita s meracou jednotkou.
Ako je merací systém chránený pred nečistotami?
Lišta má uzavretú konštrukciu so skleneným pravítkom a gumovým tesnením. Tesnenie pomáha chrániť vnútorný mechanizmus pred prachom, kovovými šponami a odstrekovanou vodou.
Aká je dĺžka pripojovacieho kábla?
Pripojovací kábel má dĺžku 3 m a je chránený ohybnou kovovou hadicou, ktorá obmedzuje riziko mechanického poškodenia pri používaní na obrábacom stroji.
Je meracie lišta dodávaná vrátane montáže?
Nie, montáž nie je súčasťou dodávky. Lištu je potrebné nainštalovať na vhodné miesto na obrábacom stroji a prepojiť s kompatibilným digitálnym meracím zariadením.
