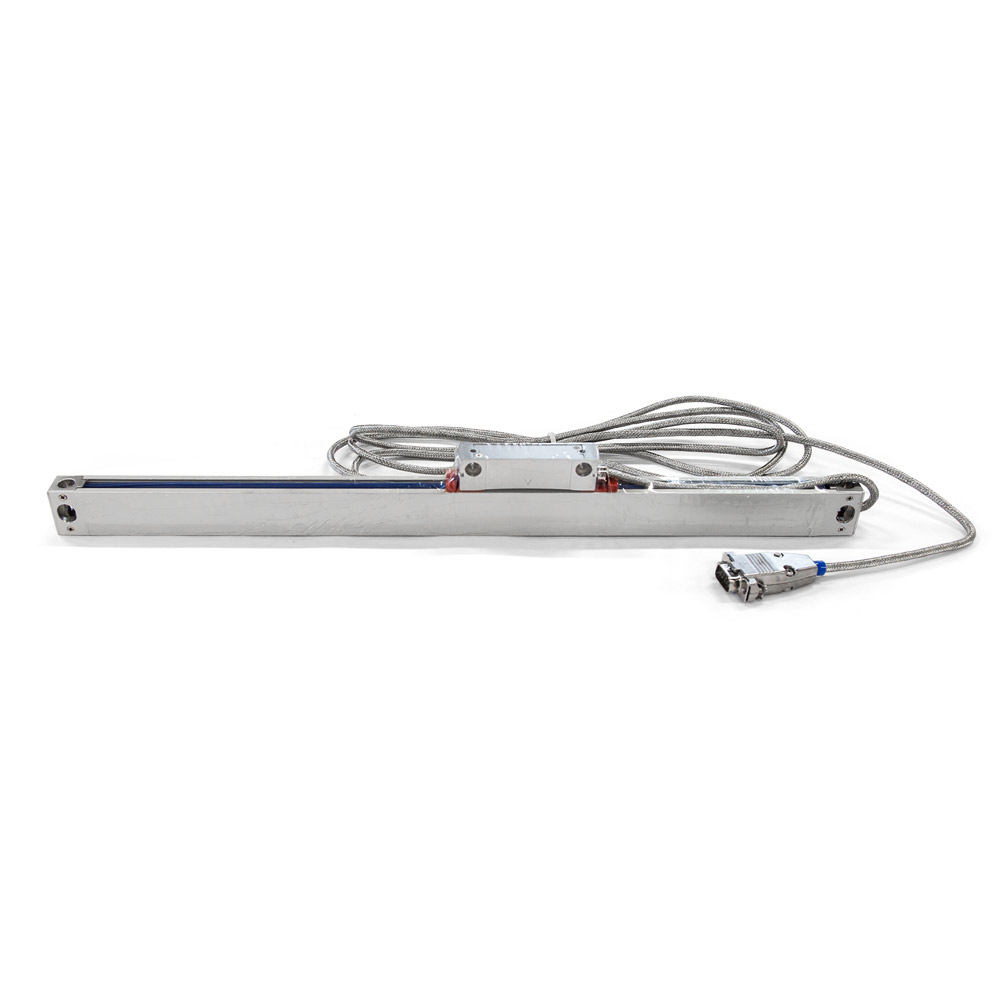

Meracia lišta ML 2010 mm

Meracie lišta OPTIMUM ML 2010 mm je lineárny snímač polohy určený na digitálne meranie obrábacích strojov. Vďaka meracej dĺžke 2 010 mm je vhodná predovšetkým pre stroje s dlhšími pracovnými pojezdmi, pri ktorých je dôležité presné sledovanie polohy jednotlivých osí. Nachádza uplatnenie najmä na sústruhoch, frézkach a ďalších strojoch na spracovanie kovov vybavených kompatibilným digitálnym meracím systémom.

Základom meracej lišty je uzavretý systém so skleneným meracím pravítkom, ktorý umožňuje snímanie lineárneho pohybu osi stroja. Snímacia hlava je vedená pomocou miniatúrnych guľôčkových ložísk a cez spojku prepojená s montážnou pätkou. Toto konštrukčné usporiadanie zabezpečuje plynulé vedenie meracieho mechanizmu pri pohybe stroja.

Merací mechanizmus je chránený gumovým tesnením proti vniknutiu prachu, kovových špon a odstrekovanej vody. Pripojovací kábel je navyše vybavený ohybnou kovovou ochrannou hadicou, ktorá pomáha obmedziť riziko jeho mechanického poškodenia počas prevádzky.

Presné digitálne meranie obrábacích strojov

Meracie lišta OPTIMUM ML 2010 mm slúži na snímanie skutočného posunu pracovnej osi obrábacieho stroja. V spojení s kompatibilnou digitálnou zobrazovacou jednotkou umožňuje obsluhe priebežne sledovať aktuálnu polohu a presnejšie nastavovať požadované pracovné rozmery.

Digitálne meranie je praktické najmä pri obrábacích operáciách, ktoré vyžadujú opakované nastavovanie polohy, dodržiavanie rozmerov alebo kontrolu dlhších pracovných posunov. Na rozdiel od odčítavania z mechanických stupníc umožňuje prehľadnejšie sledovanie pohybu jednotlivých osí priamo na digitálnom displeji.

Lišta s meracou dĺžkou 2 010 mm je vhodná pre inštalácie, kde je potrebné sledovať dlhší lineárny posun. Môže byť súčasťou nového systému digitálneho merania alebo slúžiť ako náhradný merací prvok pri oprave existujúceho zariadenia.

Uzavretý merací systém so skleneným pravítkom

Vo vnútri meracej lišty sa nachádza presné sklenené pravítko, ktoré tvorí základ systému lineárneho merania. Konštrukcia je navrhnutá pre použitie v prostredí obrábacích dielní, kde sa počas práce môžu vytvárať kovové špony, prach a rozstrekovaná chladiaca kvapalina.

Gumové tesniace prvky obmedzujú prenikanie nečistôt do vnútorného meracieho priestoru. Uzavreté vyhotovenie tak pomáha chrániť citlivé súčasti snímača pred bežným znečistením vznikajúcim pri obrábaní.

Snímačová hlava je vedená na miniatúrnych guľôčkových ložiskách, ktoré zabezpečujú jej plynulý pohyb. Prepojenie snímačovej hlavy s montážnou pätkou prostredníctvom spojky umožňuje prenos pohybu sledovanej osi do meracieho mechanizmu.

Hlavné výhody meracej lišty OPTIMUM ML 2010 mm

• Meracie dĺžka 2 010 mm – vhodná pre dlhšie pracovné dráhy obrábacích strojov.
• Presné sklenené pravítko – umožňuje lineárne snímanie polohy osi stroja.
• Uzatvorená konštrukcia – chráni merací mechanizmus pred bežným znečistením v dielni.
• Gumové tesnenie – obmedzuje vniknutie prachu, kovových špon a odstrekovanej vody.
• Miniatúrne guľôčkové ložiská – zabezpečujú plynulé vedenie snímačovej hlavy.
• Ochrana pripojovacieho kábla – ohybná kovová hadica pomáha chrániť kábel pred mechanickým namáhaním.
• Využitie pri modernizácii strojov – vhodné ako súčasť kompatibilného systému digitálneho merania.

Použitie meracej lišty pri obrábaní

Meracie lišta OPTIMUM ML 2010 mm nachádza uplatnenie najmä pri obrábacích strojoch, pri ktorých obsluha potrebuje presne sledovať polohu pozdĺžnej alebo inej lineárnej osi. Typickým príkladom sú sústruhy a frézky vybavené digitálnymi zobrazovacími jednotkami.

Pri sústružení umožňuje digitálne meranie pohodlnejšie sledovať pozdĺžny pohyb suportu. Pri frézkach je možné snímanie polohy využiť pri nastavovaní pracovného stola a opakovaných obrábacích operáciách. Konkrétne možnosti závisia od konštrukcie stroja a použitej zobrazovacej jednotky.

Lišta môže slúžiť aj ako náhradná súčasť existujúceho meracieho systému. Pri výmene je dôležité zvoliť zodpovedajúcu meracú dĺžku a overiť elektrickú aj mechanickú kompatibilitu s pôvodným zariadením.

Konštrukcia a pripojenie

Merací systém tvorí pozdĺžne teleso so skleneným pravítkom a pohyblivou snímačovou hlavou. Snímaný pohyb sa prostredníctvom pripojovacieho kábla prenáša do kompatibilnej digitálnej zobrazovacej jednotky, ktorá spracováva signál a zobrazuje nameranú polohu.

Pri inštalácii je potrebné zohľadniť nielen meraciu dĺžku lišty, ale aj priestor potrebný na jej upevnenie, vedenie snímača a bezpečné uloženie pripojovacieho kábla. Správne mechanické nastavenie je dôležité pre presnú a spoľahlivú funkciu celého meracieho systému.

Výber vhodného meracieho systému

Meracie lišta OPTIMUM ML 2010 mm je určená na použitie s príslušnou digitálnou vyhodnocovacou jednotkou. Pri výbere je dôležité zohľadniť požadovanú dĺžku merania, možnosti upevnenia na stroj a kompatibilitu elektrického pripojenia.

Pre spoľahlivú prevádzku je potrebné zabezpečiť správne mechanické upevnenie lišty a voľný pohyb snímača v celom pracovnom rozsahu. Pripojovací kábel musí byť vedený tak, aby pri pohybe stroja nedochádzalo k jeho napínaniu, zachyteniu alebo kontaktu s pohyblivými časťami.

Ďalšie príslušenstvo pre presné meranie nájdete v kategórii merania obrábacích strojov. Môžete si prezrieť aj ďalšie výrobky značky OPTIMUM.
