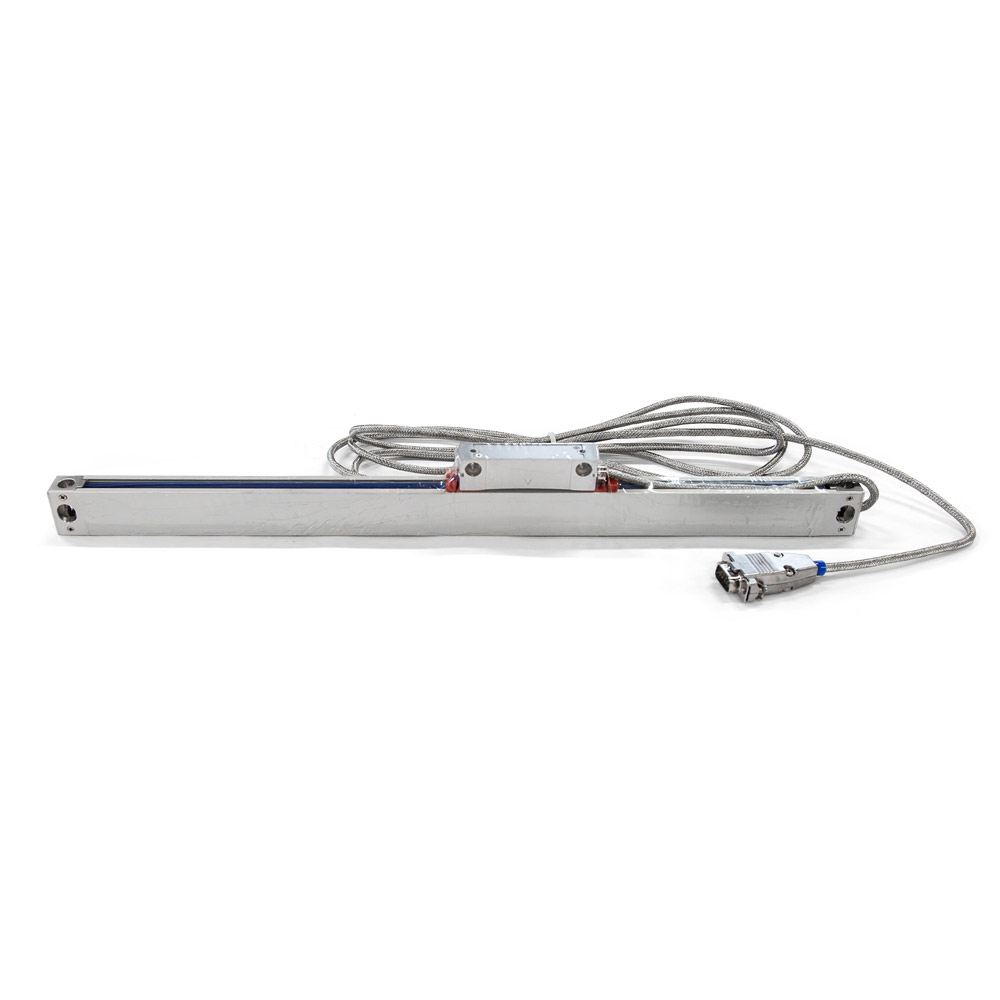

Meracie lišta OPTIMUM ML 1940 mm je lineárny snímač polohy určený na digitálne meranie obrábacích strojov. Slúži na presné zaznamenávanie pohybu osí stroja a v spojení s kompatibilným digitálnym zobrazovačom umožňuje obsluhe sledovať aktuálnu polohu pracovného stola alebo posuvníka. Nachádza uplatnenie najmä na sústruhoch, frézkach a ďalších obrábacích strojoch vybavených digitálnym meracím systémom.
Základom lišty je uzavretý optický merací systém so skleneným pravítkom, ktorý zabezpečuje snímanie lineárneho pohybu. Snímacia lišta je vedená pomocou miniatúrnych guľôčkových ložísk a prostredníctvom spojky prepojená s montážnou pätkou. Toto usporiadanie umožňuje plynulé sledovanie pohybu meranej osi stroja.
Model ML 1940 mm je určený pre aplikácie vyžadujúce meranie na dlhšej dráhe. Uzatvorený profil s gumovým tesnením chráni vnútorný merací mechanizmus pred prachom, kovovými šponami a striekajúcou vodou, čo je dôležité najmä pri každodennom obrábaní kovových materiálov.
Presné digitálne meranie strojových osí
Meracie lišta OPTIMUM ML 1940 mm zaznamenáva lineárny posun a prenáša informácie o polohe do príslušnej digitálnej meracej jednotky. Obsluha tak môže sledovať zmeny polohy osi stroja na displeji, namiesto toho, aby sa spoliehala iba na mechanické stupnice, delenie ručných koliesok alebo orientačné odčítavanie posuvu.
Digitálne meranie je praktické najmä pri presnom nastavovaní polohy obrobku, opakovaných obrábacích operáciách a kontrole posuvu pri sústružení alebo frézovaní. Priame snímanie pohybu časti stroja pomáha obsluhe získať lepší prehľad o skutočnej polohe meranej osi.
Uzatvorená konštrukcia so skleneným pravítkom
Vo vnútri ochranného profilu je umiestnená presná sklenená mierka, ktorá tvorí základ optického snímania. Merací mechanizmus je umiestnený v uzavretej konštrukcii, aby boli citlivé súčiastky lepšie chránené pred prevádzkovými nečistotami.
Snímacia lišta s miniatúrnymi guľôčkovými ložiskami sa pohybuje pozdĺž meracej dráhy a je mechanicky prepojená s montážnou pätkou. Tým je zabezpečený prenos pohybu meranej časti stroja na snímaci mechanizmus.
Gumené tesnenie obmedzuje vniknutie prachu, triesok a odstrekovanej kvapaliny do vnútorného priestoru. Pripojovací kábel je vybavený pružnou kovovou ochrannou hadicou, ktorá pomáha chrániť vedenie pred mechanickým poškodením počas prevádzky obrábacieho stroja.
Hlavné výhody meracej lišty OPTIMUM ML 1940 mm
- Lineárne snímanie polohy – umožňuje sledovať posun osi stroja prostredníctvom digitálneho merania.
- Sklenená meracia lišta – optický merací prvok pre presné odčítanie pohybu.
- Uzatvorený merací systém – chráni citlivé vnútorné súčasti pred vplyvmi okolia.
- Vedenie na miniatúrnych guľôčkových ložiskách – zabezpečuje plynulý pohyb snímača.
- Gumené tesnenie – obmedzuje vniknutie prachu, triesok a striekajúcej vody.
- Ochranná kovová hadica kábla – zvyšuje odolnosť pripojovacieho vedenia proti mechanickému namáhaniu.
- Použitie na obrábacích strojoch – vhodné pre kompatibilné digitálne meracie systémy.
Technické parametre
| Výrobca | OPTIMUM |
|---|---|
| Model | ML 1940 mm |
| Typ zariadenia | Lineárna meracie lišta |
| Menovitá dĺžka lišty | 1 940 mm |
| Princíp merania | Optický |
| Merací prvok | Sklenené pravítko |
| Vyhotovenie meracieho systému | Uzavretý |
| Vedenie snímača | Miniatúrne guľôčkové ložiská |
| Ochrana meracieho systému | Gumené tesnenie |
| Ochrana pripojovacieho kábla | Pružná kovová hadica |
Montáž a použitie
Lišta je určená na inštaláciu na vhodnú lineárnu os obrábacieho stroja. Pri montáži je potrebné zabezpečiť správne umiestnenie vzhľadom na pohybujúcu sa časť stroja, vhodné upevnenie snímača a bezpečné vedenie pripojovacieho kábla.
Na zobrazenie nameranej polohy sa meracia lišta pripája ku kompatibilnej digitálnej meracej jednotke. Pri výbere je dôležité zohľadniť nielen požadovanú dĺžku merania, ale aj typ signálu a elektrickú kompatibilitu zobrazovacej jednotky.
Ďalšie príslušenstvo na meranie polohy nájdete v kategórii merania obrábacích strojov. Môžete si prezrieť aj ďalšie vybavenie značky OPTIMUM.
Často kladené otázky
Na čo slúži meracie lišta OPTIMUM ML 1940 mm?
Slúži na snímanie lineárneho pohybu obrábacieho stroja. Spolu s digitálnym meracím systémom umožňuje obsluhe sledovať polohu konkrétnej osi stroja.
Je možné meracie lištu použiť na sústruhu alebo fréze?
Áno, tento typ lineárneho snímača sa používa na obrábacích strojoch vybavených príslušným digitálnym meracím systémom. Konkrétna inštalácia závisí od konštrukcie stroja a kompatibility zobrazovacej jednotky.
Ako je merací mechanizmus chránený pred trieskami?
Merací systém je uzavretý v ochrannom profile s gumovým tesnením, ktoré obmedzuje prenikanie prachu, triesok a odstrekovanej vody k citlivým súčiastkam.
Je meracie lišta dodávaná už namontovaná?
Nie, montáž na obrábací stroj nie je súčasťou dodávky. Lištu je potrebné odborným spôsobom upevniť a pripojiť k príslušnému systému digitálneho merania.
